Сверло для высверливания точечной сварки — конструкция, заточка

/ Оснастка /

Время чтения: 3 минуты

Точечная (она же контактная) сварка — одна из самых простых, и вместе с тем часто применяемых технологий соединения металлов и полимеров. Это быстрый метод, благодаря которому можно получить неразъемное соединение.

Но что, если вам необходимо разобрать конструкцию, сваренную с применением контактной сварки? Как убрать сварные точки? Профессионалы часто используют сверло для высверливания точечной сварки своими руками. И зачастую такие работы приходится выполнять в автосервисе. Ведь многие автомобили собираются с применением контактного метода.

Общая информация

Сверла для контактной сварки отличаются от привычных строительных свёрл. Они имеют особую форму, благодаря которой их можно использовать для высверливания сварных точек, полученных при контактной сварке. Данный тип сверла можно использовать с большинством типов тонколистового металла: от меди до цинка. Изделия из полимеров так же можно просверлить.

Как смастерить контактную сварку своими руками?

Как мы указали выше, сверло для точечной сварки имеет особую, отличную от привычного сверла форму. На сверле для точечной сварки есть плоский торец и небольшой выступ в виде конуса. Выступ заточен под углом в 90 градусов и позволяет быстро отцентровать сверло относительно сварной точки.

Профессионалы утверждают, что для высверливания сварных точек необязательно использовать специальные сверла для точечной сварки.

Поскольку процесс весьма трудоемкий и требует опыта. Если вы заинтересовались этой темой, посмотрите ролик ниже.

Как использовать

В качестве инструмента можно использовать обычную бытовую электродрель. Лучше, если она будет маломощной и с малым количеством оборотов.  Идеальный вариант — дрель с ручной регулировкой количества оборотов. Так вы сможете без последствий удалить сварные точки, не деформировав деталь.

Вне зависимости от того, какое приспособление вы используете (будь то специальное сверло или обычное сверло с заточкой), вставьте его в дрель и прокрутите несколько раз. Убедитесь, что сверло надежно закреплено и готово к работе.

Прежде чем приступить к высверливанию, мы рекомендуем немного накернить сварные точки при помощи керна. Для этого можно использовать керн небольшого диаметра, менее 2 мм. Далее стандартным строительным сверлом расширьте диаметр полученного отверстия до 3 мм (если точка стандартного размера). Так вы сможете максимально сократить деформации детали при конечном высверливании.

Если у вас дрель с ручной регулировкой оборотов, то установите не более 800 об/мин. При высверливании держите дрель параллельно металлу, ни в коем случае не под углом. Сверло должно быть перпендикулярно поверхности детали.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

1. Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
2. Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.

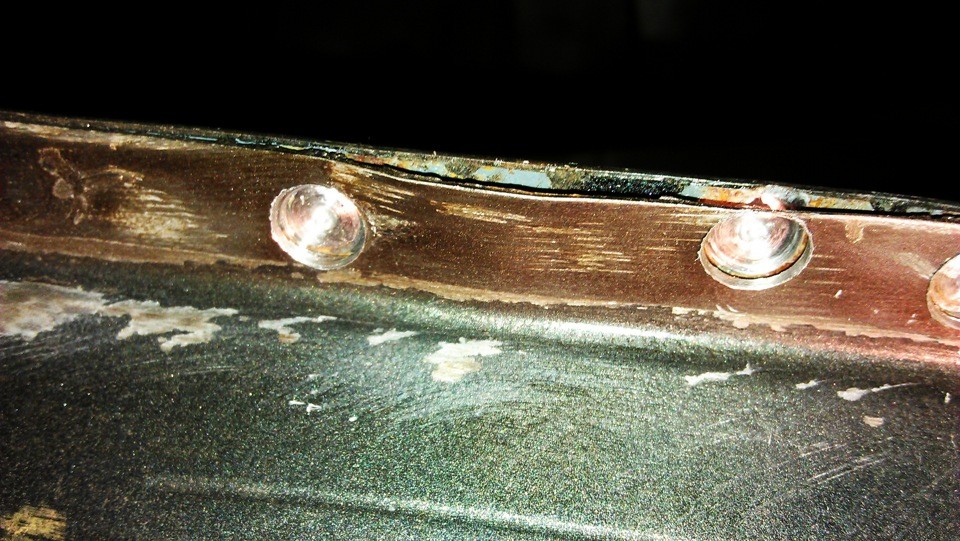

3. Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
4. Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Новое сверло прослужит значительно дольше, если его не перегревать и работать аккуратно, дрель должна быть перпендикулярна обрабатываемой поверхности. Обороты лучше установить невысокие, изредка рабочую поверхность нужно смазывать. Толстые детали высверливаются в несколько приемов с периодическим охлаждением режущей части.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов

Кроме этого, уделяется внимание показателю мощности. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения

Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности

Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Как использовать

В качестве инструмента можно использовать обычную бытовую электродрель. Лучше, если она будет маломощной и с малым количеством оборотов. Идеальный вариант — дрель с ручной регулировкой количества оборотов. Так вы сможете без последствий удалить сварные точки, не деформировав деталь.

Вне зависимости от того, какое приспособление вы используете (будь то специальное сверло или обычное сверло с заточкой), вставьте его в дрель и прокрутите несколько раз. Убедитесь, что сверло надежно закреплено и готово к работе.

Прежде чем приступить к высверливанию, мы рекомендуем немного накернить сварные точки при помощи керна. Для этого можно использовать керн небольшого диаметра, менее 2 мм. Далее стандартным строительным сверлом расширьте диаметр полученного отверстия до 3 мм (если точка стандартного размера). Так вы сможете максимально сократить деформации детали при конечном высверливании.

После выполнения подготовительных операций можно начать высверливать точечную сварку при помощи специализированного или заточенного вами сверла. Работа займет считанные секунды за счет предварительной подготовки.

Если у вас дрель с ручной регулировкой оборотов, то установите не более 800 об/мин. При высверливании держите дрель параллельно металлу, ни в коем случае не под углом. Сверло должно быть перпендикулярно поверхности детали.

Специальное сверло для высверливания точечной сварки — каковы его характеристики и как его применять

Контактный (или точечный) метод сваривания довольно простой. Но, тем не менее, он чаще всего применяется для соединения металлических элементов с элементами из искусственных полимеров. Эта технология быстрой сварки, которая даёт плотные сплошные швы.

Но иногда конструкции, выполненные точечно, приходится разбирать. Что использовать в этой ситуации и как убрать точки сварки? Для того, чтобы высверлить соединение точечной пайкой, мастера в основном используют дрели.

Обычно делают это на станциях техобслуживания автомобилей, так как машины производят именно точечным методом.

Мы расскажем, как избавиться от точечной сварки на автомобильных и любых других деталях, как отличить классическое сверло от такого для контактной пайки, и какие нюансы есть у разъединения без повреждения соединённых элементов.

Необходимые инструменты и приспособления

Чтобы быстро и качественно заменить кузовную деталь высверливанием, нам потребуются:

1. Электроинструмент: дрель, шуруповерт, углошлифовальная машинка,
2. Ручной инструмент: молоток, зубило, узкое долото.
3. Приспособления и насадки: сверло для точечной сварки, коронки по металлу соответствующего диаметра, наждачная бумага, отрезные и зачистные круги.
4. Сварочный полуавтомат

Дрель и «болгарка» должны быть с регулировкой оборотов — так легче добиться хороших результатов. Применение ручных механических дрелей непрактично — высверливание требует минимум 600 — 800 оборотов в минуту.

Высверливание может осуществляться насквозь — так снимается ремонтная часть из кузова-донора. Такой способ может осуществляться любой подходящей оснасткой по металлу.

Если есть необходимость высверлить только лицевую часть состыкованных панелей, то потребуется специальная заточка сверла для точечной сварки. Она максимально плоская, на носике имеется поводок — конусообразный выступ, удерживающий центр в нужном месте. Такое сверло можно приобрести или изготовить самостоятельно.

Удалить металл вокруг точки можно коронкой. Она имеет специальный подпружиненный центрующий упор. Он является регулируемым ограничителем — правильно настроив, выбрать «лишнее» железо невозможно. Коронка «выгрызает» металл вокруг точки, не истончая деталь. Этот способ применим к высверливанию поврежденной части на ремонтируемом кузове, когда нельзя повреждать места прилегания ремонтной детали.

Другие способы удаления точечной сварки

Есть несколько способов, как удалить сварные точки в труднодоступных местах. Они могут применяться в комплексе с высверливанием, если добраться к точке проблематично.

• Вырубка. Между деталями устанавливается острое зубило, резкими ударами точка срубывается. Детали деформируются, поэтому потребуется дополнительная правка. Облегчить процесс можно пневматическим зубилом или перфоратором
• Вышлифовывание. Абразивным кругом выбирается металл точки до появления четких очертаний соединения. Способ требует аккуратности, так как есть риск повреждения детали.
• Вырезание. Для этого потребуется аппарат плазменной резки. Им можно аккуратно насквозь вырезать точки, а отверстия заварить.

В зависимости от целей, которые стоят перед мастером и удобства применения можно применить любой из предложенных способов. Каждый случай уникален. стоит доверять своему опыту и интуиции.

голоса

Рейтинг статьи

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Как подготовить участок под высверливание?

Чтобы работать с кузовом автомобиля было как можно проще, следует убрать с его поверхности герметизирующий состав, краску, а также все дополнительные покрытия — это позволяет довольно хорошо наблюдать точки, где производились сварные работы. Стоит отметить, что профессиональные работники мастерских, занимающихся кузовами транспортных средств, далеко не всегда снимают саму краску. Им вполне достаточно слегка зачистить участки, сваренные по точечной технологии, при помощи шлифовальной бумаги или угловой шлифовальной машинки — этого бывает вполне достаточно, чтобы хорошо видеть сваренный участок.

Использование лимонной кислоты

Этот метод подойдет для вытаскивания обломков сверл малых диаметров из деталей небольших размеров.

1. Возьмите емкость, изготовленную из нержавеющей стали.
2. Приготовьте водяной раствор (20 г лимонной кислоты на 100 г воды).
3. Опустите деталь в смесь отверстием вниз
4. Емкость поместите на регулируемый нагревательный прибор.
5. Установите температуру 90 °C.

На извлечение обломка сверла этим методом уйдет несколько часов.

Удаление обломков сверл с применением сильных электролитов

Этот способ вытаскивания сверла подходит в том случае, если обрабатываемая деталь изготовлена из алюминия. Используется водяной раствор азотной кислоты.

Перед применением этого метода необходимо смазать место рядом со сломанным сверлом воском или парафином. После этого нанесите раствор азотной кислоты на обломок, дождитесь пока состав разъест режущие кромки, а затем выбейте застрявший кусок сверла при помощи слесарного бородка.

Обратите внимание! Температура окружающей среды должна быть не меньше 20 °C

Высверливание

Для высверливания обломка сверла возьмите инструмент, изготовленный из более твердого материала

Этот метод, требующий терпения, осторожности и внимательности, применяют редко по двум причинам

1. Высверливание обломка может привести к деформации заготовки и образованию изгиба. В этом случае застрявший кусок сверла проникнет еще глубже в тело детали причем под углом.
2. При работе с техникой есть вероятность попадания стружки в важные узлы и механизмы.

Если же деталь не жалко, просверлите в этом месте отверстие большего диаметра, а затем подцепите обломок любым подходящим приспособлением и вытащите.

Каким должно быть сверло для высверливания точек контактной сварки?

Спе­ци­аль­ное свер­ло для высвер­ли­ва­ния точек кон­такт­ной свар­ки мож­но сде­лать само­му. Нуж­но зато­чить обыч­ное свер­ло по метал­лу так, что­бы реза­ли толь­ко внеш­ние точ­ки свер­ла, а по цен­тру был точеч­ный выступ для цен­тров­ки.

Зато­чить такое свер­ло мож­но на точиль­ном стан­ке или даже бол­гар­кой. В этой ста­тье раз­бе­рём вари­ант заточ­ки свер­ла на точиль­ном стан­ке. Шли­фо­валь­ный круг дол­жен иметь нор­маль­ный, не закруг­лён­ный край, так как зата­чи­ва­ние будет про­из­во­дить­ся имен­но при помо­щи края шли­фо­валь­но­го кру­га.

Кон­чик свер­ла дол­жен рас­по­ла­гать­ся точ­но по цен­тру. Режу­щие края свер­ла долж­ны быть на оди­на­ко­вом рас­сто­я­нии от цен­тра свер­ла. Края долж­ны высту­пать на оди­на­ко­вую вели­чи­ну, что­бы при нача­ле свер­ле­ния свер­ло не уво­ди­ло в сто­ро­ну и свер­ле­ние начи­на­лось рав­но­мер­но дву­мя кром­ка­ми.

Кон­чик свер­ла дол­жен быть немно­го длин­нее режу­щих кро­мок, то есть при нача­ле свер­ле­ния сна­ча­ла будет касать­ся поверх­но­сти цен­траль­ный выступ, а потом режу­щие боко­вые края.

Если цен­траль­ная точ­ка будет рав­ной по высо­те с наруж­ны­ми вер­шин­ка­ми свер­ла, то не полу­чит­ся начать свер­лить с цен­траль­но­го высту­па, и свер­ло будет ходить по поверх­но­сти, при попыт­ке свер­ле­ния.

Углы режу­щих кро­мок долж­ны быть при­мер­но оди­на­ко­вы­ми. Они не долж­ны быть силь­но ост­рые или силь­но тупые. Тупые углы кро­мок будут пло­хо вре­зать­ся в металл, а силь­но ост­рые будут быст­ро тупить­ся.

Спо­соб заточ­ки №1

Этот спо­соб наи­бо­лее рас­про­стра­нён­ный, его не один раз демон­стри­ро­ва­ли в видео­ро­ли­ках раз­лич­ные масте­ра. Нуж­но взять свер­ло по метал­лу диа­мет­ром 8 мм.

Луч­ше исполь­зо­вать свер­ло с содер­жа­ни­ем кобаль­та, так как оно наи­бо­лее проч­ное и будет доль­ше слу­жить до сле­ду­ю­щей заточ­ки. Сна­ча­ла его кон­чик нуж­но сде­лать плос­ким, зату­пив на точиль­ном стан­ке. Мож­но пол­но­стью зату­пить кон­чик, либо оста­вить немно­го не сто­чен­ны­ми края.

Далее зата­чи­ва­ем кра­ем шли­фо­валь­но­го кру­га от цен­тра к кра­ям, остав­ляя посе­ре­дине неболь­шой точеч­ный выступ. Хоть кон­чик и будет сто­чен, центр будет заме­тен (где сты­ку­ют­ся вит­ки спи­ра­ли). Края ста­чи­ва­ют­ся по вит­кам каж­дой спи­ра­ли.

Таким обра­зом, по бокам оста­ют­ся режу­щие вер­шин­ки, а в цен­тре ост­рый кон­чик. Центр дол­жен быть выше внеш­них вер­ши­нок на 1–1.5 мм. Про­ве­рить это мож­но, при­сло­нив цен­траль­ную часть свер­ла к плос­ко­сти. Свер­ло долж­но немно­го качать­ся на цен­траль­ном высту­пе, каса­ясь внеш­них режу­щих кро­мок.

В завер­ше­ние нуж­но акку­рат­но, так­же кра­ем кру­га, под­то­чить бока цен­траль­ной части, сде­лав её ост­рее, что­бы свер­ло луч­ше цен­три­ро­ва­лось и цен­траль­ная пере­мыч­ка не пре­пят­ство­ва­ла свер­ле­нию. Каж­дый режу­щий край дол­жен иметь оди­на­ко­вую высо­ту, что­бы они реза­ли металл в одно и то же вре­мя.

Сверло

Инструмент для таких целей состоит из трёх участков:

1. Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
2. Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
3. Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

Что представляет собой сверло для высверливания точечной сварки

Точечная сварка очень широко распространена и повсеместно используется, практически, во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении.

Часто, с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

И тут гидропробойником удаётся воспользоваться, далеко, не всегда, поэтому наилучший вариант – специальное сверло для высверливания точечной сварки, установленное в патрон электродрели.

Сверло для точечной сварки «опознать» просто – его рабочий торец плоский, а по оси имеется заточенный на конус 90º кернящий выступ, благодаря которому можно избавиться от наиболее трудоёмкого этапа – центровки сверла. Поэтому умельцы часто для высверливания используют обычные свёрла, заточенные специальным образом.

Принципиально возможен и другой вариант высверливания точечной сварки – использование специальных коронок. Такой инструмент включает в себя центрирующий подпружиненный стержень, на который насажен режущий диск с несколькими торцевыми зубьями.

Предполагается, что сначала пользователь вдавливает керн в металл, а затем, по мере погружения коронки в его толщу, производит высверливание металла вокруг зоны сварного шва.

Для придания инструменту необходимой жёсткости, вся конструкция заключена в оправку.

Выполним сравнительную оценку эффективности обоих методов высверливания, предполагая, что металл коронки и сверла одинаков: быстрорежущая сталь Р18 (хотя инструменты такого рода изготавливаются также из сталей Р6М5, Р6М5К5 и даже Р9К6). Предпочтительно использовать инструмент отечественного производства: китайские производители могут вместо быстрореза предложить совсем иную сталь, типа 45Х с ожидаемо плохим финалом.

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют, — предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

Из чего состоит сверло для высверливания точечной сварки

Оно состоит из трёх участков:

• Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
• Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
• Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

При выборе в пользу сверла для точечной сварки необходимо предварительно оценить точность расположения керна, для чего подойдёт штангенциркуль с ценой деления нониуса не 0,1 мм, а 0,01 мм.

Несоосность приводит к тому, что часть сверла работает по незакалённому металлу, а потому нагрузка на инструмент распределяется неравномерно.

Также придётся затрачивать больше времени на периодическую заточку сверла и собственно керна, тщательно выдерживая его угол при вершине и высоту.

Используя сверло для высверливания точечной сварки, также потребуется изменять число оборотов дрели: вначале оно должно быть небольшим, до 700…800 мин-1. Тем не менее, суммарная трудоёмкость операции всё равно меньше, чем в предыдущем варианте, а для высверливания достаточно использовать только один электроинструмент – дрель.

Заточка сверла для точечной сварки

В процессе сварки контактной сваркой металл уплотняется, поэтому высверливать его довольно трудно. Сверла должны быть изготовлены из прочной быстрорежущей стали и иметь специальную заточку. Для сквозного высверливания. Если детали планируется прокручивать насквозь, можно воспользоваться обычным сверлом, заточенным на конус. Диаметр подбирается на 1-2 мм шире сварной точки.

Для просверливания одной детали. Имеют практически плоскую заточку, в центре сверла есть выступ — поводок. Он предназначен для центровки и по внешнему виду напоминает маленькое сверлышко. Поводок может быть узким — подойдет для работы с тонкой жестью, и широким — подойдет для работы с толстым металлом. Диаметр подбирается по диаметру точки или чуть шире.

Корончатые сверла. Состоят из режущей части, направляющего поводка и хвостовика. Режущая часть может быть изготовлена из мягкого материала с твердосплавными напайками. Внутренний диаметр коронки должен быть на 1 мм шире точки. Особенность работы коронкой заключается в том, что она не высверливает материал точки, а выбирает металл детали вокруг нее.

Повторить самостоятельно форму заточки в гаражных условиях довольно сложно

Важно не испортить поводок и не перегреть металл. Потребуется калиброванный заточный станок и кондуктор. Опытный токарь может заточить сверло на обычном станке, но сверло будет работать хуже

Опытный токарь может заточить сверло на обычном станке, но сверло будет работать хуже.

Это интересно: Твердосплавные пластины — преимущества, классификация

Итог

Необходимо обратить внимание, что на сегодняшний день для высверливаемого отверстия применяют плазменную резку. С её помощью можно прожечь любую толщину конструкционной детали, созданной из железа. Это достаточно дорогая услуга, из-за чего применяется в редких и крайне необходимых ситуациях

Многие мастера, которые работают с кузовами, все же применяют точечную сварку

Это достаточно дорогая услуга, из-за чего применяется в редких и крайне необходимых ситуациях. Многие мастера, которые работают с кузовами, все же применяют точечную сварку.

Благодаря соответствующим сверлам, работа становится легкой, не затратной по финансам, времени и силам, окупается за счет своих свойств и функций. Кроме этого необходимо акцентировать на том, что такие сверла нуждаются в регулярной заточки при помощи специальной конструкции.
