Сверлильный станок своими руками из рулевой рейки

Самодельный станок из фанеры

Сверлильный станок, изготовленный из металла — прочный и надежный. Однако не у каждого мастера есть в наличии сварочный аппарат.

Поэтому мы предлагаем альтернативный вариант — сделать станину и основные детали сверлильного станка из фанеры.

Обратите внимание: для сборки самодельного сверлильного станка автор использует МДФ, но лучше взять фанеру. Необходимые материалы:

Необходимые материалы:

фанера;
мебельные направляющие;
обрезная доска;
пластиковые ножки;
крепежный хомут;
металлическая пластина.

Первым делом берем две мебельных направляющих, и сняв внутренние подвижные планки, прикручиваем их к брусочкам из фанеры. Сами бруски надо будет закрепить на широкой заготовке, как показано на фото.

Далее берем еще одну пару мебельных направляющих — прикручиваем их к площадке из фанеры между боковыми направляющими (внутренние подвижные планки тоже снимаем).

Изготавливаем крепление для дрели. Надо сначала отрезать пластину металла и приварить к ней хомут. Дополнительно делаем усиление с помощью круглых или квадратных прутков (это единственная операция, где используется сварка).

Теперь надо будет сделать подвижную площадку. Отпиливаем кусок фанеры требуемого размера, и прикручиваем к нему внутренние планки мебельных направляющих. Соединяем обе детали конструкции вместе.

К подвижной площадке надо прикрутить еще одну дощечку из фанеры, к которой крепится металлическая пластина с хомутом.

После этого выпиливаем основание сверлильного станка и прикручиваем к его нижней части пластиковые ножки.

Далее устанавливаем стойку из обрезной доски. К стойке надо прикрепить собранную ранее конструкцию.

Устанавливаем возвратную пружину. Фиксируем электрическую дрель или шуруповерт в хомуте.

Подробно о том, как сделать сверлильный станок из фанеры и мебельных направляющих, вы можете посмотреть на видео.

Конструкция получилась довольно бюджетной и простой в изготовлении. Сделать своими руками сможет каждый домашний умелец. Кстати, если изменить способ крепления хомута — можно совсем обойтись без сварки.

Подбор подходящих элементов

Собирать самодельный станок приходится их подручных средств, поэтому выбору отдельных деталей для конструкции надо уделить серьезное внимание. В первую очередь подбирают материал для станины

В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому

В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому.

Идеальным будет вариант, если вам удастся прикупить мобильную или же снять старую станину с древнего настольного станка. Тут уже смотрите по своим возможностям.

Для станка понадобится внутренний стержень с зубьями

Основная стабилизирующая рейка выполняется из уголка или швеллера. Его толщина должна быть не меньше чем 3 мм. Только такая деталь способна выдерживать нагрузки, не даст вибраций и люфта.

Держатель под рабочий механизм делают тоже из стали. Тут уже подбор ведется в зависимости от самого двигателя, который намереваются использовать. Его рассмотрим чуть позже.

При вращении рулевая рейка может поднимать или опускать зафиксированный на ней механизм. Причем манипуляции ведутся очень тщательно, вплоть до миллиметра. Плюс, на многих рулевых рейках есть возможность ослабления или усиления напряжений, что приводит к возможности тонкой регулировки ее работы.

Ручки желательно снимать с готовых станков, но можно создавать и самостоятельно. Точно так же при необходимости рекомендуется пользоваться производственными патронами и втулками. Благо, достать их очень легко.

Подбор рабочего механизма

Что интересно, рабочий механизм в самодельном сверлильном станке может быть не только традиционным, но и существенно упрощенным. Речь идет о замене двигателя и блока питания уже готовой дрелью или агрегатом для сверления бетона, металла и т.д. Эти переносные инструменты имеют практически те же габариты, что и обычная дрель. Однако их мощность позволяет сверлить металл без какого-либо серьезного сопротивления.

Все что от вас требуется в такой схеме, это прикрепить дрель несколькими скобами, предварительно зафиксировав ее в правильном положении. Она должна быть направлена полностью перпендикулярно к основанию станка.

Если рассматривается схема станка из рулевой, то здесь использование дрели даже предпочтительнее. Да и времени на его сборку у вас уйдет гораздо меньше.

Устройство крепления дрели к раме станка

Второй вариант – установка асинхронного двигателя от какого-то электроприбора. Тут уже при сборке своими руками придется повозиться подольше. Но в общем, технология остается все той же.

Этапы сборки самодельного станка из рулевой

Обратимся же непосредственно к технологии сборки станка. За основу возьмем схему с использованием рулевой от автомобиля ВАЗ и готовой дрели, которую надо только зафиксировать и правильно подключить.

Этапы работы:

Разбираемся со станиной, монтируем ее в правильном положении.
Растачиваем в станине пазы и отверстия под будущие тиски.
Монтируем основную рейку из уголка или швеллера.
Крепим к ней рулевую.
Монтируем на рулевую ручки, регулируем ее ход.
Устанавливаем на верхнюю часть рулевой крепления под дрель.
Монтируем дрель в правильном положении, регулируем угол ее наклона.
Окончательно фиксируем рабочий механизм.
Подводим все провода, дотягиваем болты, тестируем систему.

Как видите, ничего сложного в этом деле нет.

Сверлильный станок из рулевой рейки и дрели

Существенно упрощается процесс за счет использования уже готовых решений, таких как дрель и рулевая. По сути, вам нужно только собрать их все воедино и убедиться в том, что сборка прошла правильно.

Отличия при сборке станка с асинхронным движком

Если же вы собираетесь использовать отдельный движок, то здесь уже придется немного подумать. Сам по себе движок хоть и создает усилия, но их еще надо как-то передать.

Часто движки в таком случае монтируют параллельно рулевой, а сам механизм устанавливают с другой стороны. Передача усилий ведется за счет стандартного механизма из двух колес и ремня. Шпиндель на валу можно брать заводской, к нему же подводят патрон и все остальные детали.

Также движку наверняка потребуется отдельный блок питания, который располагают на станине или возле нее. Да и всю конструкцию лучше будет скрыть под металлическим или деревянным корпусом. Дабы избежать возможного засорения, поломок или несчастных случаев.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Самодельная сверлильная стойка из рулевой рейки авто

Если пока нет возможности приобрести сверлильный станок, то временно можно воспользоваться альтернативным вариантом — сделать сверлильную стойку для электродрели. Хотя ее можно использовать и на постоянной основе.

Главным элементом самоделки является рулевая рейка автомобиля. Внутри рейки находится небольшая шестерня, вращая которую можно перемещать вал влево-вправо или вверх-вниз (в зависимости от того, в каком положении он находится: горизонтальном или вертикальном).

Собственно, процесс изготовления сверлильной стойки очень прост. Необходимо закрепить дрель на рулевой рейке, которую, в свою очередь, надо установить на подходящее основание.

Основные этапы работ

Первым делом при помощи хомута автор крепит электродрель к рулевой рейке: сам хомут мастер устанавливает примерно посередине корпуса, а в нижней части крепит дрель к рейке с помощью болта и гаек.

После этого необходимо сделать основание стойки. В данном случае мастер использует уже готовую площадку с креплением. Устанавливаем и фиксируем рулевую рейку авто.

Затем останется лишь изготовить ручку, при помощи которой можно будет опускать и поднимать электродрель в процессе сверления. Приспособление полностью готово к работе.

Подробнее о том, как своими руками сделать сверлильную стойку из рулевой рейки автомобиля, вы можете посмотреть на видео.

Оцените запись

Материалы

Для работы понадобятся:

Мотор с мощностью не менее 100 Ватт. Он должен делать не менее двадцати тысяч оборотов за одну минуту.
Патрон с диаметром в промежутке от 0,5 до 1,5 миллиметров.

Все остальные действия осуществляются по тому же принципу, что и у других станков. Если возникают сомнения, лучше всего сверить свои действия с чертежами или посмотреть видео на ютубе.

Картинки сверлильного станка тоже помогут не сбиться с верного пути. Как сделать сверлильный станок своими руками расскажет статья, а все усилия будут награждены красивыми работами с просверленными элементами!

Отдельно следует отметить, что создание станка для сверления может стать хорошим способом для объяснения основных законов ребенку, в первую очередь мальчику.

В подростковом возрасте появляться желание делать что-либо своими руками и начинать разбираться в различных механизмах. Такой домашних станок для сверления позволит разобраться в его принципах работы, его составление собственными руками под присмотром взрослых позволит научиться разбираться в тонкостях конструкторского дела и разовьет техническое мышление, которое крайне сильно сможет пригодиться в будущем, при работе с машинами и другими техническими элементами, встречающимися в быту и других сферах жизни.

Также такие работы могут объединить семью и повлиять на выбор будущей профессии.

Создание станка для сверления своими руками — отличная возможность сэкономить деньги, проявить творческую фантазию и смекалку. Многие отмечают, что у различных технических элементов, созданных своими руками есть ряд преимуществ.

Они выигрывают у дешевых китайских аналогах которые часто и быстро ломаются не выдерживая нагрузок. При создании собственного сверла можно предположить, где случится поломка и исправить ее, ведь есть точное понимание о том как устроен механизм и в каком месте мог возникнуть какой-либо сбой.

Собственное сверло заточено под особенности именно вашей физиологии — под правшу или левшу, под рост и комплекцию. Все это облегчает работу и делает процесс приятным, вдохновляя на все новые переделки и свершения. А у хорошего хозяина работа всегда ладится отлично!

Общие сведения

Сверлильный станок чаще всего используют для сверления деталей. Свою работу он осуществляет, используя силу электродвигателя, который, вращая свой вал, передает усилия на основной вращательный элемент агрегата или шпиндель. К последнему присоединяют:

переходники;
сверла;
патроны;
втулки.

По сути такой станок представляет собой механизм, зафиксированный в стабильном положении, предназначенный для сверления разнообразных деталей в течение довольно длительного времени.

Человеку, работающему на таком агрегате, необходимо только своевременно подставлять детали, регулировать их положение и контролировать работу станка. Это гораздо удобнее, чем если бы пришлось работать вручную. Кроме того, в результате ручного сверления невозможно добиться высокой точности. Дело в том, что человеку требуется правильно подобрать угол приложения усилий. Ошибка в несколько градусов способна стать фатальной. Да и работы в таком темпе не всякий способен выдержать.

Совсем другое дело, когда для работы используется сверлильный станок. В этом случае необходимо только деталь зафиксировать в тисках, после чего запустить станок. Все последующие действия не будут отнимать много времени и усилий.

Это интересно: Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео

Сборка станка на основе отдельного электродвигателя

Сделать своими руками сверлильный станок можно и с отдельным электродвигателем в качестве привода. Это несколько сложнее и дольше, чем при использовании дрели. Отдельный приводной двигатель потребует изготовления дополнительной площадки для крепления с обратной стороны рулевой рейки, а также рамки, на которой будет размещаться шпиндель станка, вращающийся в подшипниковых опорах.

Узел ременной передачи и натяжитель ремня

Основную сложность при реализации такой конструктивной схемы самодельного станка составляет передача вращения от электродвигателя к шпиндельному узлу, который размещается с противоположной стороны рулевой рейки. Наиболее популярной и эффективной является ременная передача, которой соединяют шкив на валу электродвигателя со шкивом, смонтированном на шпиндельном узле. Для оснащения такого станка лучше всего использовать заводской шпиндель, для которого несложно подобрать зажимной патрон и все остальные комплектующие.

Поскольку в конструкции самодельного станка, который будет собран по такой схеме, будет присутствовать много открытых вращающихся элементов, в целях безопасности, а также для их защиты от засорения желательно изготовить для них кожух.

Пошаговая инструкция сборки сверлильного станка своими руками

Станина делается из оргстекла толщиной 20-30 мм, основание двухслойное. Нижний слой крепится к столу (верстаку), на верхнем предусматриваем место для установки пятки под колонну.
Пятка и собственно колонна приобретена в магазине мебельной фурнитуры.
Подпорная втулка изготовлена на токарном станке, и доработана на фрезерном. В задней части устанавливается маточная латунная гайка для регулировки вертикального положения каретки. Втулка фиксируется на колонне с помощью стопорного винта.
Шпиндельная пластина изготовлена на фрезерном станке с ЧПУ. Пусть вас не пугает технология изготовления, эту же деталь легко можно смастерить при помощи дрели и напильника. Пластина крепится на подпорной втулке.
Сверху устанавливается кронштейн для двигателя с пазами для продольного перемещения. Это необходимо для натяжения приводного ремня, и перестановки его по шкивам при смене скорости вращения. Кронштейн изготовлен аналогично шпиндельной пластине.
Двигатель использован асинхронный, мощностью 60 Вт. Конденсаторный пусковой блок выполнен в отдельной коробке.
Шпиндельная пластина вместе с двигателем перемещается по вертикали при помощи ходового винта, механизм виден на фото, элемент необязательный, но удобства добавляет.
Шпиндель состоит из корпуса с подшипниками и вала, на который с помощью конуса Морзе устанавливается патрон.
Корпус шпинделя устанавливается во втулку, по которой он будет вертикально перемещаться при выполнении сверления.
Перемещение осуществляется с помощью рычага, в котором вырезан продольный паз.
Сверху надевается шкив с переменными диаметрами, для регулировки скорости вращения и крутящего момента.
Аналогичная конструкция, только перевернутая, ставится на вал приводного мотора. Переставляя ремень с одного шкива на другой – легко можно добиться требуемой скорости вращения.
Собираем конструкцию, проверяем работоспособность. Приводной ремень может быть круглого или плоского сечения, смотря какие шкивы вы будете использовать.
Изначально настольный станок создавался для сверления печатных плат, однако впоследствии был модернизирован как более универсальный. Для сверления отверстий под любыми углами изготовлены самодельные трехмерные координатные тиски для сверлильного станка.
Конструкция состоит из координатной пластины, выточенной на том же фрезере с ЧПУ и тисков, сделанных так же своими руками.

– оборудование, которое не будет лишним в любой домашней мастерской. Собрать своими руками такое оборудование можно из автомобильной рулевой рейки. Используя подобный станок с простой конструкцией, вы сможете сверлить отверстия в изделиях из металла, пластика и древесины, выполнять их обработку при помощи фрезерного инструмента. Важным является и то, что по своим техническим возможностям самодельный станок мало уступает серийным моделям.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Мощный сверлильный станок из рулевой рейки

Для изготовления понадобятся:

рулевая рейка от легкового автомобиля, с демонтированными элементами усилителя. Разумеется, бывшая в употреблении, но желательно не сильно разболтанная;
Несколько стальных уголков и профилей разного размера;
Стальной лист 2-3 мм для изготовления станины. Можно подобрать подходящую готовую запчасть от старой крупной бытовой техники;
Патрон для дрели;
Электромотор и шкивы с ремнем. Идеальный вариант – от советской ;
Подшипники в хорошем состоянии;
Доступ к сварочному аппарату и токарному станку.

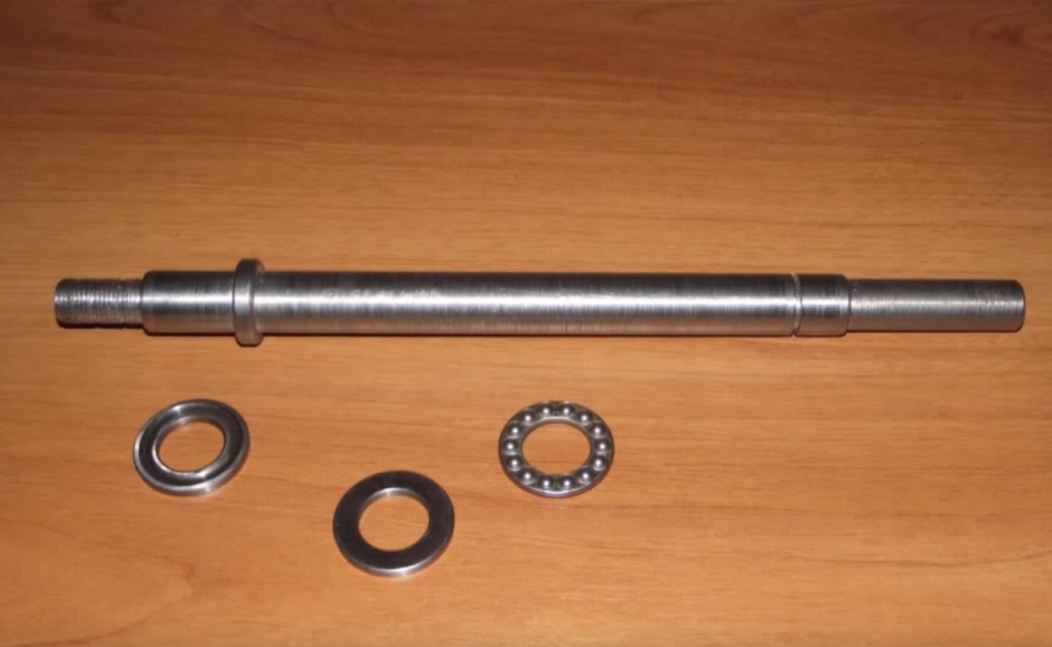

Самая ответственная часть – ось со шкивом. Вытачивается на токарном . В данном варианте крепление патрона резьбовое, поэтому на нижней части вала нарезается соответствующая резьба.

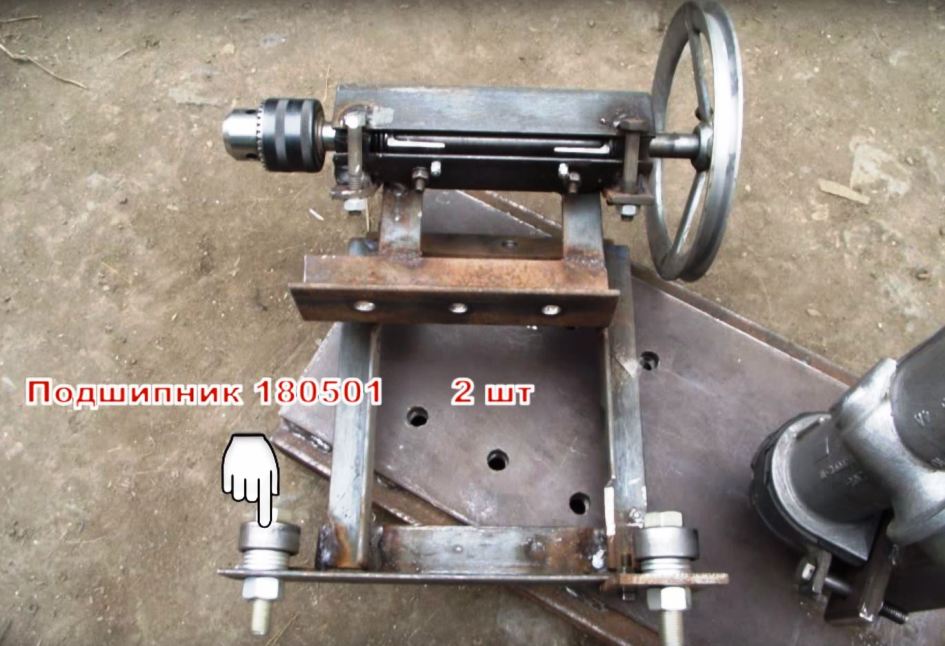

Для крепления использованы 4 подшипника, 2 обычных и 2 упорных. Шкив использован от той же стиральной машинки.

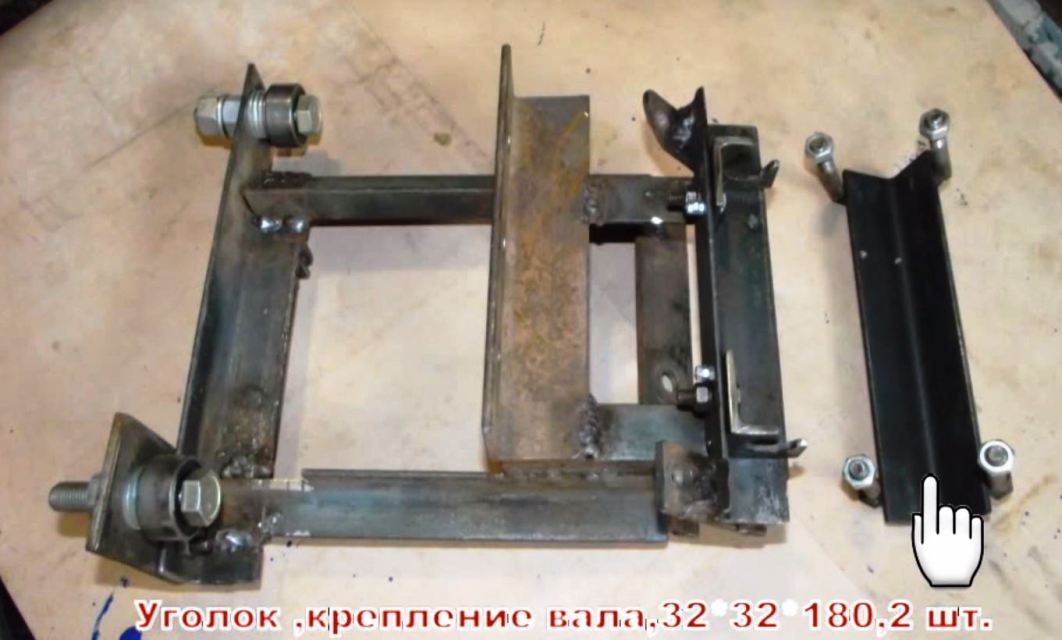

Из подходящих уголков собираем каретку, на которой будет закреплен рабочий вал и двигатель

Особое внимание уделяем размещению опорных поверхностей для упорных подшипников. Нагрузка должна быть распределена равномерно, иначе один из подшипников износится быстрее

Станина сварена из стальной пластины 4 мм и аналогичных уголков. Строго вертикально приваривается несущая штанга из металлического профиля. На горизонтальной поверхности проделываем 6 отверстий для крепления тисков или опорной подставки. С обратной стороны навариваются гайки.

При помощи мощных хомутов на профиль устанавливается рулевая рейка. Монтаж производится один раз, со строгим контролем вертикальности перемещения. На этом этапе принимается решение, с какой стороны будет управляющий штурвал – под левую или правую руку.

Дело в том, что направление вращения механизма рейки несколько непривычно для тех, кто работал на классическом сверлильном станке.

Популярное:
Вибратор для бетона своими руками – недорого, просто и полезно

Каретка с патроном и кронштейном для двигателя, дополнительно опирается двумя подшипниками на штангу из профиля. Это делается для компенсации люфта рулевой рейки.

Собираем механизм, проверяем вертикальность хода. При необходимости регулируем его, подкладывая шайбы под крепления рейки.

ВАЖНО! Если направление движение патрона отличается от вертикали – сверла всегда будут ломаться.

Штурвал делается из стального прута 10 мм. Для эстетики можно выточить набалдашники. Ход каретки составляет 160 мм, чего вполне достаточно для большинства сверлильных работ.

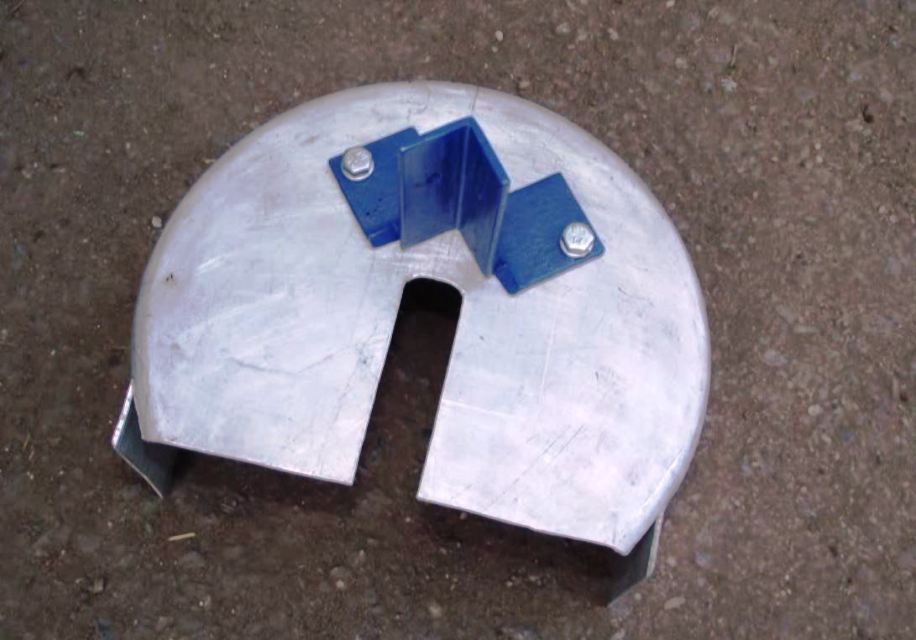

Для безопасности, вокруг шкива приводного ремня необходимо установить защитный кожух из тонкого металла. Можно воспользоваться старой кастрюлей подходящего размера.

В отдельной коробке собираем блок управления двигателя. Ничего изобретать не нужно, регулятор оборотов остался от стиральной машинки. В данном варианте предусмотрен реверс вращения, что добавляет функциональности, особенно при нарезке резьбы или фрезерных работах.

Устанавливаем мотор на каретку. С одной стороны шарнирный подвес, с другой – шпилька, регулятор натяжения ремня. Учитывая возраст стиральной машинки, клиновидный приводной ремень лучше заменить на новый, заодно и расстояние между шкивами можно установить на более удобное.

После настройки и окончательной сборки, покрываем металлические части краской, и самодельный сверлильный станок готов к работе.

Для закрепления обрабатываемой детали можно использовать тиски или подставку, которая изготавливается под конкретные размеры станка.

ВАЖНО! Металлический корпус необходимо заземлить.

На видео самодельный сверлильный станок, демонстрация работы по металлу и дереву.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация	Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

собранная металлическая конструкция красится;
узлы перемещения смазываются;
для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата
