Станки для холодной ковки

Любое из подобных приспособлений можно изготовить в домашней мастерской

Однако лучше получить доступ к более «тяжелым» станкам, например – в инструментальном цехе любого завода.
Для изготовления понадобятся:

• Болгарка, для обработки относительно тонкого металла;
• Кислородный (а лучше плазменный) резак, для раскроя заготовок толщиной более 15 мм;
• Токарный станок для изготовления роликов, шкивов;
• Фрезерный станок по металлу для создания шаблонов нелинейной формы;
• Сверлильный станок;
• Мощный наждак (точило);
• Шлифовальная машинка;
• Сталь с высоким содержанием углерода (для изготовления некрупных шаблонов подойдут старые токарные резцы или детали от поршневой группы автомобиля);
• Болты и шпильки для изготовления осей. Класс прочности не ниже 9.3;
• Электромотор с редуктором (если вы хотите использовать электропривод);
• Стальные закаленные штанги, для ручных воротков;
• Газовая горелка, для нагрева шаблонов перед закаливанием.

Важно! После придания окончательной формы деталям станка для холодной ковки, и проведения геометрических испытаний – их желательно повторно закалить. В процессе обработки металл может «отпустить».. Перед началом работ, обязательно изготовьте чертежи

Вы должны поставить себе четкую задачу – делать универсальный инструмент, или шаблон под конкретное изделие. Шаблон фиксированной формы изготовить легче, к тому же его эксплуатационные свойства (точность, прочность конструкции) будут выше

Перед началом работ, обязательно изготовьте чертежи. Вы должны поставить себе четкую задачу – делать универсальный инструмент, или шаблон под конкретное изделие. Шаблон фиксированной формы изготовить легче, к тому же его эксплуатационные свойства (точность, прочность конструкции) будут выше.

Но если вы придумаете новую форму для украшения металлической конструкции – придется желать новый станок. Поэтому приспособления (например, улитка для холодной ковки своими руками) делаются разборными. Силовой механизм остается постоянным, а шаблоны меняются для разных форм готового элемента.
Схема станка со сменными шаблонами, изображена на иллюстрации:

На столешнице просверлены отверстия, для закрепления различных шаблонов для спирального закручивания заготовок. Рычаг с направляющим роликом стационарно закреплен на станке, и выполняет свою работу независимо от формы и размера витков улитки.

На боковине станины размешены оси для «гнутика». Можно при помощи сменных роликов получать различные радиусы изделия. Причем это же приспособление применяется в качестве роликового волногиба.

При создании собственного инструмента для холодной ковки, приходится идти на компромисс, чтобы снизить себестоимость устройства, не уменьшая функциональности.

Приспособления для выполнения «гусиной лапки»

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.

Концы элементов оформлены «гусиной лапкой»

Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.

Станок для изготовления «гусиной лапки»

Приспособления для ковки «гусиных лапок»

Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у

Принцип действия

Источники

• https://sdelairukami.ru/konduktor-ulitka-dlya-holodnoj-kovki-svoimi-rukami/
• https://podelki.expert/stanok-dlya-xolodnoj-kovki-svoimi-rukami/
• https://metmastanki.ru/stanok-ulitka-dlya-holodnoy-kovki
• https://v-teplo.ru/stanok-dlya-holodnoj-kovki.html
• https://1builder.ru/xolodnaya-kovka-stanki-i-chertezhi-svoimi-rukami.html
• https://www.rocta.ru/info/kak-sdelat-stanok-dlya-holodnoj-kovki-svoimi-rukami/
• https://papamaster.su/chertezhi-stanka-dlya-xolodnoj-kovki/
• https://www.umeltsi.ru/stanki/3989-stanok-dlya-holodnoy-kovki-svoimi-rukami.html
• https://svoimirykamiinfo.ru/xolodnaya-kovka-svoimi-rukami/
• https://www.rmnt.ru/story/instrument/kuznechnoe-oborudovanie-stanok-dlja-xolodnoy-kovki-svoimi-rukami.1172021/
• https://pochini.guru/instrument/stanok-dlya-holodnoy-kovki

Ковка, гибка и штамповка

Чем отличается холодная ковка металла от, например, штампования? В штамповке материал не растекается совсем или делает это крайне слабо. Для примера следует осмотреть банку для пива – она выбита единственным ударом оголовья пресса для штампа.

Если это сложное изделие типа чайника, то пуансон будет раздвижной формы.

Пуансон для пресса

Естественно, что в домашних условиях очень тяжело орудовать этими прессами и ими тяжело делать кованные детали.

Если сравнивать холодную ковку с горячей – отличия видны сразу. При холодном варианте исходный материал не требуется нагревать. По сути, ковка такого вида – это наклепывание заготовки множеством ударов с применением необходимой силы. При этом изменяется структура материала: наружная часть становится более твердой, а внутренняя – способствует повышенной стойкости и вязкость детали.

Наклепывание производится с помощью механического молота. Его можно смастерить и самому, в чем-то это даже проще, чем изготовление некоторых станков для художественной ковки.

Холодная художественная техника – это гнутье или гибка металлической заготовки. Сама структура детали серьезно не изменяется, а переработанные физические и механические параметры не оказывают серьезного влияния.

Функционал товара

Устройства предназначены для изменения формы прутиков. Их основная сфера применения выглядит следующим образом:

1. Машиностроение. Производство деталей из трубного, листового и круглого металлопроката.
2. Строительство. Изготовление строительных элементов любой сложности и внешнего вида.
3. Изготовление мебели. Речь идет об украшении предметов гарнитура декоративными элементами.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. Специалисты рекомендуют определиться с основной сферой применения агрегата. Нельзя упускать из вида и такие нюансы:

Способ управления. В продаже встречаются электрические и ручные устройства. Ручные подойдут людям, которые только набираются опыта в данном деле. Самые хорошие с точки зрения долговечности и надежности. Электрические приспособления требуют определенных знаний и опыта. Отличаются высокой производительностью. Работают с крупногабаритными профилями.
Функционал. Изделия выпускаются узкоспециализированными и универсальными. Последние стоят дорого и подходят не каждому мастеру. Если предстоит использовать только несколько функций, то за остальные просто придется переплатить. Универсальные не могут похвастаться долговечностью, быстро выходят из строя. Для новичков слишком сложные.
Производитель

Имеет немаловажное значение. Лучше отдать предпочтение известным брендам, чем малознакомым фирмам с сомнительной репутацией

Хотя талантливые мастера могут создать инструмент своими руками в домашних условиях из подручных средств. Если внешний вид будет неказистым, то функционал может быть на высоком уровне.
Стоимость. Бюджетным товар не бывает. Если речь идет о заводском агрегате, то его цена превысит 10000 рублей. Если нашли бюджетный вариант, то готовьтесь столкнуться с ненадежностью.

Особенности эксплуатации оборудования

После приобретения и установки станка, нужно провести подготовку к дальнейшему его использованию. Существует ряд рекомендаций, которым нужно следовать:

1. Проверяется надежность креплений детали в пазах агрегата.
2. Заготовка предварительно нагревается, что упрощает процесс работы.
3. Не стоит делать резких движений. Контроль на каждом этапе обязателен. В противном случае агрегат может выйти из строя.
4. Все вращающиеся компоненты приспособления регулярно смазываются при помощи машинного масла. Это позволяет им плавно функционировать и не изнашиваться долгое время.
5. Для работы стоит приобрести средства индивидуальной защиты. В перечень входят очки, перчатки, спецодежда.
6. Определите правильную последовательность действий. При обработке металла нужно соблюдать установленный порядок.

Гнутики, фонарики, волны и другие станки

Как видите, все остальные виды станков для холодной ковки мы собрали в одном маленьком разделе. Откуда к ним такое неуважение в отличие от улитки и торсиона, о которых мы рассказывали в отдельных разделах? Ответ будет честным в виде совета:

Если вы решили сделать кузнечный станок своими руками, остановите свой выбор на двух станках: улитке и торсионе. Во-первых, они абсолютно необходимы с функциональной точки зрения, во-вторых, они достаточно просты для самостоятельного исполнения.

Виды холодной ковки.

Остальные станки типа фонарика или волны можно соорудить намного позже, когда вы поймете, что холодная ковка – это ваше, и когда у вас в голове появятся конкретные творческие планы.

Гибочный станок не нужно делать своими руками, его лучше купить в готовом виде по двум важным причинам:

• Клинья и ролики, с помощью которых меняются размеры изготавливаемых элементов, должны быть выточены с соблюдением идеальных размеров. В домашних условиях это сделать практически невозможно.
• Гибочные станки стоят совсем недорого, так что требование экономии бюджета будет выполняться.

Имея в своем распоряжении три самых нужных станка – самостоятельно сделанные улитки и торсион и купленный гибочный станок – можно приступать к холодной ковке практически любой сложности. Осталось решить еще один небольшой вопрос.

Недорогие станки для бизнеса

Станки для «гаражного бизнеса», собранные в этом разделе, имеют одну общую черту: их можно заказать на сайте Aliexress, и стоимость их невелика. Недорогие станки для бизнеса быстро окупают себя.

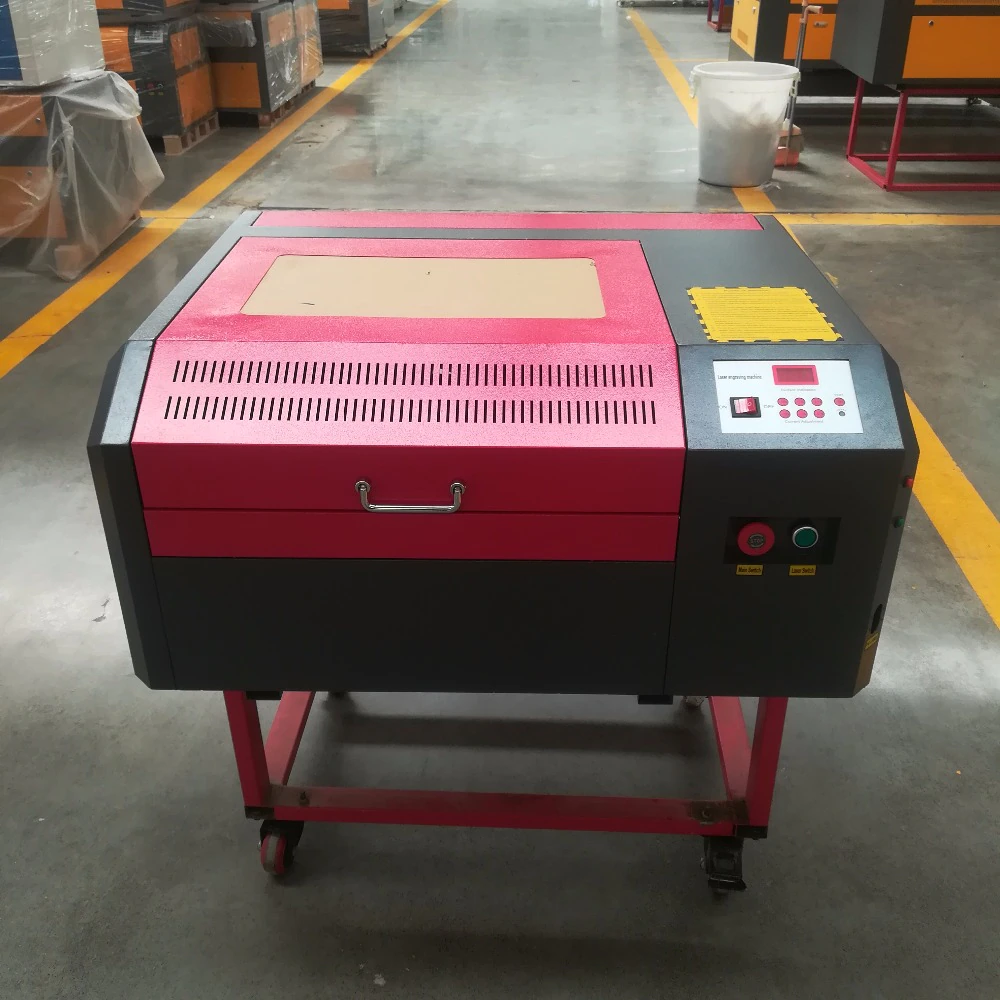

Лазерный резак LCSPEAR

Гравер удобен для маркировки изделий из металла или древесины, для нанесения изображений. Мощность лазера достаточно велика. Его можно также использовать для резки фанеры (производство игрушек, конструкторов). Стоимость станка LCSPEAR 2019 года выпуска — 58 тысяч рублей.

Сублимационный пресс RB-E101

Недорогой станок для малого бизнеса в гараже при грамотном использовании окупит все затраты очень быстро. В основе функционирования — сублимационная технология, с помощью которой наносят различные изображения на кружки. На сайте «Алиэкспресс» можно также приобрести оснащение для нанесения рисунков на текстиль. Помимо пресса, понадобится струйный принтер и набор специальных чернил. Стоимость — 2,1-4,9 тысяч рублей.

Ручной станок для резки ключей Xhorse DOLPHIN XP007

Станок от китайских производителей позволит быстро и эффективно наладить производство ключей. Стоимость оборудования — 59 тысяч рублей. Помимо обычных ключей, можно изготавливать продукцию для авто и велосипедов. Мощности аккумуляторной батареи достаточно для изготовления 150-200 копий.

Инфракрасный Тепловизор A-BF UTi260B

Одно из требований к постройкам — обеспечение максимальной энергоэффективности. Тепловизор — прибор, с помощью которого возможно выполнение исследований утечек тепла. Подобные услуги востребованы, поскольку стоимость энергоресурсов постоянно увеличивается. Зарабатывать можно, если купить тепловизор и пройти непродолжительное обучение. Теперь можно выполнять соответствующие исследования платно. Цена тепловизора A-BF UTi260B составляет 16,2-23,4 тысяч рублей.

Лазерный гравер ORTUR Laser Master 2

Устройство с ЧПУ, работающее с различными материалами: кожей, древесиной и т. д. В зависимости от вида выполняемых работ, можно выбрать новые станки из Китая для гравировки с различной мощностью. Цена станка ORTUR Laser Master 2 на Алиэкспресс — 11,7-30,3 тысяч рублей.

Токарный мини-станок

Незаменимое устройство для тех, кто занимается обработкой металла. Цена — 33,3-41,4 тысячи рублей. Имеется плавная регулировка частоты вращения шпинделя. Станок выполнен из легковесного, но прочного алюминиевого сплава. Чтобы эффективно эксплуатировать токарный станок, потребуется помещение площадью 20-25 «квадратов».

Паяльная станция SUGON T26

Отличный помощник для тех, кто занимается сборкой и (или) ремонтом электроники. Имеется несколько вариантов комплектации. Стоимость паяльной станции марки SUGON T26 — 7,7-19,7 тысяч рублей, в зависимости от комплектации.

Делаем улитку с рычагом

Чертеж станка для ковки. Перед тем, как приступить к практической части работы, нужно подготовиться теоретически. Речь идет о расчетах и чертеже станка и деталей к нему. Точных размеров вам никто не даст, ведь это самостоятельное конструирование.

Многое будет зависеть от наличия у вас сходных материалов, масштабов будущих работ по холодной ковке, габаритов помещения, где вы собираетесь работать и многих других факторов. Главное – принципы, которые нужно понять, чтобы выполнить самодельный станок холодной ковки своими руками – самый удобный вариант для вас и только для вас.

Вот что нужно собрать перед тем, как приступить к сборке:

• металлические плиты или полотно для столешницы толщиной не менее 4-х мм;
• металлическая круглая труба для стойки или каркаса;
• металлический прут;
• подшипники разного калибра;
• дрель;
• сварочный аппарат;
• ножовка по металлу;
• болты м8.

Базовые части

Базовых частей у твистера всего четыре

К их подготовке и, самое главное, монтажу уделить особое внимание:

• каркас или стойка;
• столешница;
• основной вал;
• рычаг.

Стойка

Только из металла, никаких деревянных брусьев. Ставим на продуманном месте, чтобы у вас был доступ к станку с любой стороны. У станка будут сильнейшие нагрузки, поэтому самым оптимальным вариантом может быть толстостенная труба или металлический уголок.

Столешница

Самодельный станок для ковки. Важнейшая часть станка, которую лучше сделать из металлической плиты с приличной толщиной, желательно не меньше 5-ти мм. В производстве станков для ковки своими руками нельзя экономить на толщине металла, ведь столешница и другие базовые элементы будут принимать на себя огромную нагрузку.

Форма предпочтительнее в виде круга. Таких столешниц нужно сделать две: вторая нужна для сгибания прутков и размещения улиток.

Основной вал

Из этой же металлической плиты нарезать четыре прямоугольных треугольника с равными сторонами. Треугольники приварить к низу конструкции, а их основание – в центре окружности. Другой вариант вала – не из треугольников, а из трубы с толстыми стенками подходящего диаметра. Крепить либо болтами, либо сваркой.

Рычаг или рукоятка

И снова «как можно крепче»: рычаг прикрепить к валу кольцом, чтобы он вращался вокруг него. Ролик для сгибания прикрепить на верхней столешнице

Очень важно правильно рассчитать длину рычага, которая зависит от диаметра круга столешницы. Один прут должен быть примерно равен этому диаметру, второй прут – длиннее

Подшипники крепятся к рычагу в его конце, это делается для большей свободы в направлениях движения рычага. Элементы рычага и фиксированные треугольники крепятся специальной круглой гайкой с большим диаметром.

Навесные детали

Здесь будьте внимательны, вам нужно выбрать степень сложности или, если можно так сказать, «художественности». У нас с вами три варианта.

Улитка простая статичная

Самый простой и поэтому самый примитивный с художественной точки зрения вариант. Вы наносите чертеж улитки, то есть спирали прямо на столешницу.

Ни в коем случае не игнорируем требование в чертежах – холодная ковка любит точность и продуманность во всем.

Затем вырезаете из металлических толстых полос сегменты с повторением рисунка улитки и как можно прочнее привариваете их перпендикулярно к столешнице. Просто, но вовсе не гениально: на этой намертво приваренной улитке вы сможете делать лишь одинаковые простейшие изгибы без всякого полета творческой мысли.

Станок для гибки металла.

Впрочем, все зависит от того, что вы собираетесь ковать. Если, например, у вас в планах длинный кованый забор с незатейливым рисунком, то улитка простая статичная станет самым оптимальным вариантом.

Разборная улитка из съемных частей

Сразу скажем, что это самый популярный вариант среди самодеятельных мастеров. На столешницу так же наносится контуры улиток. Вдоль этого контура сверлятся отверстия с резьбой. Сегменты улитки из металлических полос готовятся по картонным шаблонам, в них тоже сверлятся точно такие же совпадающие отверстия, что на столешнице.

Сегменты не привариваются, а крепятся болтами или цилиндрическими упорами. Главное преимущество – возможность гнуть спиралевидные детали с разными радиусами и разным количеством оборотов.

Модульная система с разными улитками

Вариант с самой большой художественной свободой ковки своими руками: вместо сегментов с упорами здесь используются съемные модули с разными улитками – и по форме, и по размерам. Модули готовятся на отдельных металлических площадках, на которых сегменты приварены.

Конечно, с таким станком нужно хорошенько повозиться, но эта овчинка выделки стоит: вы сможете ковать настоящие металлические кружева. Все зависит от ваших планов: простой забор или кружевная беседка в саду?

Что потребуется на старте?

Практические шаги по организации любого бизнеса должны начинаться с государственной регистрации. Процедура пошагово расписана в законе «О государственной регистрации юридических лиц и частных предпринимателей». В соответствии с законом, лицо, занимающееся предпринимательской деятельностью и получающее постоянный доход должно регистрироваться в качестве ИП или ООО.

Выбор помещения

Помещение в первую очередь должно соответствовать всем требованиям пожаробезопасности. Минимальная площадь мастерской должна быть 20 кв. м. Кроме того, необходимо провести электричество.

Идеальным местом для мастерской может стать утеплённый гараж. Стоит позаботиться о том, чтобы шум производства не беспокоил обитателей близлежащих жилых домов.

В процессе холодной ковки участвует сварка, которую нельзя проводить в маленьком закрытом помещении. Кроме того, потребуется место для хранения готовой продукции. Для этих целей при мастерской необходимо организовать навес.

Предприниматель должен позаботиться о том, чтобы помещение имело широкий подъездной путь для грузовых автомобилей. В противном случае процесс разгрузки сырья и загрузки готовой продукции станет сложнее.

Оборудование и инструментарий для мастерской

Мастерскую по холодной ковке невозможно представить без специального оборудования и инструментария. Одной из основных статей расходов являются инвестиции в основные средства.

На начальном этапе для ручной холодной ковки нужно:

• Сварочный аппарат.
• Гнутик, служащий для сгибания металла. Является основным инструментом для холодной ковки.
• Волна. Служит для придания металлу волнообразной формы.
• Улитка. Поможет придать спиральную форму металлическим прутьям.
• Твистер. Используется для закрутки металлического прута вокруг оси.
• «Фонарик», являющийся одной из разновидностей твистера.
• Верстак, с наличием тисков.
• Болгарка.
• Шлифмашина для зачистки поверхности металлоконструкции.
• Перфоратор, который может понадобиться при монтаже готовых изделий.

На начальном этапе в мастерской будет достаточно и этого оборудования.

Самыми известными на рынке брендами, производящими качественное оборудование являются немецкие Eizenkraft и Metalkraft.

Процесс изготовления завитков методом холодной ковки с помощью улитки, смотрите на видео:

https://youtube.com/watch?v=uiLvzwYrCl0

Закупка сырья

Для того, чтобы сэкономить время и не упустить срочный заказ стоит заранее запастись сырьём.

В процессе холодной ковки используется:

• Заготовки из низко углеродной стали.
• Различные металлические профили: квадрат, листы, уголки, прутья и т.д.
• Вспомогательные составы: антикоррозийная краска, грунтовка, растворитель и электроды.

Закупать сырьё необходимо у проверенных поставщиков, которых можно найти и через интернет. При этом стоит обращать внимания на соответствие цены и качества продукции.

Ассортимент продукции

В идеале мастерская по холодной ковке должна работать на заказ, ведь в таком случае отпадает необходимость в реализации товара.

Однако для начинающих предпринимателей, в особенности если на рынке имеется большая конкуренция, трудно получить заказ. Поэтому на первом этапе работы можно заняться производством актуальной продукции и её последующей продажей.

По мере расширения портфолио и появления авторитета будут приходить и крупные заказы.

На начальном этапе имеет смысл производить следующие виды изделий:

• Металлические решётки на окна.
• Калитки.
• Козырьки для крыльца.
• Ограды различного назначения.
• Принадлежности для камина.
• Беседки для сада и садовая мебель.

Пошаговое изготовление малогабаритного ручного станка для изготовления завитков

Небольшой станок предназначен для изготовления завитков из полосового проката шириной 20…30 мм. Его несложно сделать самому.

Центр

Сначала изготавливается центр. Для этого отпиливается небольшой фрагмент из кругляка. Заготовку фиксируют в тисках, размечают линию реза. С помощью отрезного диска и углошлифовальной машинки (УШМ) отпиливается заготовка.

Она имеет диаметр 38 мм. Боковая поверхность дополнительно не обрабатывается.

Длина центра составляет 28 мм. Можно и немного больше, но для изгибания полосы шириной 30 мм этого достаточно.

На сверлильном станке сверлится отверстие Ø 8 мм. Его располагают эксцентрично. Такое положение обусловлено тем, что нужно изготовить фиксатор для конца заготовки.

Прорисовывается профиль, который следует удалить с помощью отрезного и зачистного дисков, устанавливаемых на болгарке. Заготовку крепят в тисках и удаляют излишки металла.

Лепестковыми дисками поверхность защищается так, чтобы осуществлялся плавный переход между разными поверхностями фиксатора.

Чтобы в дальнейшем проще фиксировать конец заготовки, нужно просверлить отверстие. Его располагают на радиальной поверхности центра. Сверлится отверстие под резьбу М10.

С помощью набора метчиков нарезается внутренняя резьба. Здесь будет использоваться винт без головки. После фиксации заготовки он спрячется внутри металла центра.

К опорной пластине толщиной 4 мм приваривается центр. На этом работа с его изготовлением завершается.

Изготовление приспособления

Для удобства работы с приспособлением к обратной стороне пластины приваривается вал. Вращая его в специальной оправке, будут вращать улитку.

Наружную поверхность нужно обточить, чтобы сварные швы не мешали свободному облеганию будущих заготовок.

Будущая спираль прорисовывается на пластине. Создается контур, куда ее в дальнейшем приварят.

Из полосы толщиной 4 мм изгибают спираль. Она должна соответствовать проекту.

После проверки спирали по шаблону излишки обрезаются, а саму спираль приваривают к пластине и к центру.

В качестве стойки используется профильная труба 40·40 мм со стенкой 3 мм. На ней сверлят отверстия для крепления элементов станка. С помощью опорных площадок фиксируют подготовленные части.

С обратной стороны видна ручка. Ее закрепили к валу с помощью подшипника. Подготовленная «Улитка» может вращаться.

Проводится проверка работоспособности. За ручку выполняется поворот спирали вокруг оси центра.

Станок «Улитка» для ковки своими руками

согласно чертежам и технологии

Прежде чем делать любые приспособления, ручные инструменты или станки для художественной ковки, требуется выполнение графических изображений, шаблонов, эскизов, чертежей будущего приспособления.

Чтобы более точно получилась разметка, лучше всего пользоваться миллиметровой бумагой. Нарисуйте на ней спираль, у которой постепенно увеличивается радиус витков. Между витками нужно соблюдать одинаковый шаг. Нужно сказать, что это условие необходимо соблюдать только в случаях, если нужна симметричность узоров, как правило, делают не более 4 шт.

Также учитывайте и то, какие будут заготовки, с которым нужно работать. Дистанцию между витками нужно сделать так, чтобы она немного превышала диаметр металлических прутьев, иначе сложно будет доставать из станка готовое изделие.

Чтобы создать полноценный процесс работы, необходимо сделать надежную фиксацию одного конца изделия. Тут понадобится кусок прута, который равен ширине полос. Для фиксации рабочей площадки потребуется верстак. Часто в роли стойки используют кусок толстостенной трубы. Главное – обеспечить максимальную фиксацию, так как при холодной ковке усилия прилагаются довольно большие.

https://youtube.com/watch?v=rUTdr5Cb9SE

Сборка станка

По длине конструкции можно приварить небольшие кусочки прутков с расстоянием 5-6 см, в рабочей площадке для них нужно сделать специальные отверстия. Не забывайте тщательно крепить концы изделий, которые будете выгибать.

Холодная ковка является особенно популярной среди начинающих в кузнечном деле. Для изготовления изделий этим способом не нужно ни хорошо оборудованной мастерской (можно обойтись гаражом или сараем), ни обладания большим опытом, не нужны особые знания о поведении металлов. Что касается приспособлений, то все необходимые станки и инструменты можно изготавливать своими руками в домашних условиях.

Отличия

Подобный процесс отличается от стандартных кузнечных технологий тем, во время работы материал не подогревается для достижения лучшей пластичности и податливости.

Другие отличительные черты:

• Часто для холодной ковки своими руками изготавливается устройство, потому что оно не особо сложное в производстве и доступно даже любителям, а не только для профессионалов.
• Нет совершенно никакой надобности в дополнительных приспособлениях для нагревания предмета.
• Органичный и даже красивый внешний вид.
• Для активации оборудования зачастую приходится прибегать к помощи механическое движение. То есть, работа, основанная на силе и выносливости человека. Но этот аспект просто нивелировать с использованием электрического привода.

Видовое разнообразие накладывает свой отпечаток. У каждого типа есть отличительные моменты, но существуют и общие для всех.

Это:

• Усиленная станина. Ведь на нее приходится основной упор во время сжатия, скручивания, изгиба далеко не самого мягкого сырья.
• Приспособления почти полностью состоят из металла. Деревянных элементов не может быть по определению, такой материал просто не выдержит давления.
• Стационарность. Практически не существует мобильных вариантов оборудования.

Оснащение электроприводом торсионного станка для холодной ковки

Разумеется, подключение привода привнесет массу положительных аспектов. Работы ускорится в несколько раз. При этом одновременно возрастет и эффективность. Ведь качество полученных изделий будет лучше, отсутствие рывков и дерганий, присущих человеку, сказывается положительно. Быстрота и результативность, звучит прекрасно. Да еще и человеческий ресурс растрачивается куда меньше, не нужно применять силу, лишь нажать кнопку. Но добавление привода намного увеличивает цену приспособления, а также добавляет траты электроэнергии. Соответственно, логично применять только при производстве крупных партий.

Производство фигурных элементов

Для кустарных мастерских изготовление художественных элементов вполне доступно, если в наличии имеется оборудование для холодной ковки, к основным компонентам которого относится станок специальной конструкции. Кованые металлические детали можно изготавливать в домашней кузне, если имеются чертежи станков для холодной ковки, своими руками умельцы способны собрать от 3 до 5 вариантов из доступных компонентов.

Прежде чем собирать самодельные станки и приспособления для холодной ковки, специалисты рекомендуют изучить технологический процесс и приемы изготовления фигурных элементов без применения оборудования и оснастки. Научиться создавать красивые вещи своими руками просто, достаточно получить минимальные навыки по работе с арматурой и листовым материалом.

Приспособления для изгибания металлических элементов «Улитка»

Чтобы производить изгибы заготовок по определенным параметрам используют вспомогательные кондукторы, получившие название «Улитка». Они служат в качестве специального шаблона, позволяющего воспроизвести десятки, а при необходимости и сотни однотипных деталей. Станок «Улитка» для холодной ковки гнет детали без дополнительного прогрева.

Работа основана на деформировании металла по определенному принципу. Чтобы выполнить гиб, приходится прикладывать значительные усилия. Поэтому мастера довольно часто приспособления «Улитка» оснащают электроприводом. Моторы-редукторы помогают развивать значительные усилия при ограниченном плече приложения силы. Крутящий момент в зоне обработки может достигать нескольких десятков килограммов.

Если выполнять подобную работу только за счет физической силы кузнеца, то работник довольно быстро устанет. Его производительность снизится до нуля. А при наличии вспомогательного механического помощника, можно производить сотни заготовок за смену.

Нужно учитывать, что гибка заготовок – это промежуточный этап в изготовлении сложных конструкций. Их еще нужно установить в нужном месте и приварить. Только тогда будет получен промежуточный результат. Потом потребуется окраска и монтаж изделия по месту заказа. На все операции потребуется не только время, н и физическая сила мастера.

Конструктивно приспособление может быть:

• Неразборным, тогда на нем будет производиться изгибание деталей только на определенные длины. Получаемая спираль имеет определенные ограничения в использовании.
• Сборным (присутствуют дополнительные фрагменты для увеличения продолжительности гиба), и на приспособлении можно производить догибание длинных деталей. Будут получены крупноразмерные детали.

Для работы с деталями из профильной трубы небольших номеров некоторые изготавливают приспособления с ручным исполнением. В них предусматривают использование рычагов, помогающих продвигать заготовку вокруг оправки. Готовые детали снимают с торца, слегка ослабив натяжение.

Чаще всего в подобных случаях использую квадратный прокат □8…12. Некоторые мастера вручную гнут профильные трубы 15·15 мм со стенкой 1,5 мм. Для более крупных изделий необходим механический привод.

Это интересно: Насадки на дрель различного назначения для работы в мастерской
