В чем особенность станков с чпу для резки пенопласта

Что такое пенопласт и для чего он используется

Листы пенопласта Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Почему возникают сложности

Пенопласт представляет собой материал, который состоит из гранул, спрессованных в определенных условиях. Хотя гранулы и спекаются между собой, они не сплавляются, что способствует простоте разъединения гранул. Такая структура и создает сложности в процессе резки материала. Если кому-то приходилось иметь дело с резкой пенопласта, то легко заметить, что листы повышенной плотности режутся проще и для этого можно использовать хорошо заточенный инструмент с тонким жалом. Резать можно с применением электроинструментов. При этом чем выше скорость движения полотна и чем меньше зуб, тем быстрее и проще осуществляется рез.

В промышленных условиях резка пенопласта осуществляется другими методами, одним из которых является гидроформирование. Тонкая струя воды подается на блок под большим давлением, что обеспечивает простоту его резки и практически не оставляет отходов. Другим методом является применение нихромовой нити. Она имеет большое сопротивление, поэтому при пропускании через нее электричества температура поднимается до определенного значения, что вызывает плавление пенопласта. На промышленных станках установлено сразу несколько нитей, которые выполняют рез в нескольких плоскостях.

Где взять проволоку

0.1мм

Мощные нагреватели имеют более толстые проволоки 0.3-0.5мм
На рынке от 50 рублей за катушку до 50 рублей за метр, зависит от наглости продавца )

Что-то стало холодать. в этом году, встал вопрос утепления потолка. Гараж хоть и с долгосрочным съёмом, но один фиг не свой и капитальные вложения только в случае крайней необходимости. В этом году решено было утеплить вторую часть гаража. Планируются полномасштабные «боевые действия» и работать зимой, при +5 градусах, как-то не очень. На отопление был сварен и подключен очередной регистр и что бы не топить улицу, собраны все остатки пенопласта для утепления потолка. Остатков оказалось маловато, ровно половина от необходимого объема. Толщина листов в наличии- 10 см., поэтому принял решение резать пополам. Пятисантиметровый лист, тоже неплохо удержит тепло и всех листов хватит при таком раскладе. Естественно встал вопрос резки. Можно было бы справиться и обычной ножовкой, но идеально ровно распустить большой лист не получится, да и уборка после всего этого действа, оптимизма не прибавляла. Хуже нет «снега» после резки пенопласта. Поэтому решил потратить немного времени и сделать всё аккуратно и цивильно. С помощью терморезака. Всю конструкцию, делал по упрощённому варианту, из того, что было под рукой. Итак, снова мастерим…

«Огород городить» решил прямо на верстаке, размеры позволяют да и сам резак получается компактным.В качестве основания, была взята фанерная полоса толщиной 10 мм.По краям были установлены две шпильки диаметром 8 мм. В верхней части, просверлены отверстия для крепления нихромовой проволоки.Сами шпильки, крепятся с помощью двух гаек и двух шайб. Ослабив затяжку и перемещая шпильку, можно регулировать высоту проволоки и соответственно толщину реза. В моём случае, это около 100 мм. Пока хватит, при особой нужде, высоту можно будет сделать любой. Вопрос лишь в длине шпилек.

Сама нихромовая проволока, толщиной 0.7 мм и длиной 110 см, натянута между шпилек через керамические кольца, взятые из регулятора умершей электроплитки. Они выступают в роли изолятора.

Невзирая на огромное количество утепляющих материалов (которое, к слову, постоянно растет), а также возрастающую популярность минваты, пенопласт по-прежнему занимает лидирующие позиции и не планирует их сдавать. Если планируется утепления пола в квартире или подвальном помещении, то с резкой пенополистирола вполне справляются с помощью подручных инструментов, но если речь идет о значительных объемах или необычных задачах, то необходим особый прибор – станок для резки пенопласта.

Станок для резки пенопласта

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки

Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени

Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

С чего начать реализацию бизнес-идеи по производству фигурных изделий из пенопласта

Данное направление коммерческой деятельности необходимо начинать с изучения рыночной ситуации в вашем городе по изделиям из пенопласта и поиска перспективных каналов сбыта готовой продукции. Следующие этапы организации данного проекта включают:

• Подготовку бизнес-плана.
• Регистрацию фирмы в госучреждениях.
• Поиск производственного помещения.
• Покупку оборудования.
• Подбор персонала.
• Формирования ассортимента готовой продукции.
• Подписание договоров с контрагентами.
• Открытие банковского счета.
• Проведение рекламных мероприятий.

После решения перечисленных задач, можно приступать к производственной деятельности, но будьте готовы к тому, что несколько месяцев вам придется работать на уровне самоокупаемости (и это, в лучшем случае). То есть, в вашем бизнес-плане должна присутствовать статья на финансирование непредвиденных расходов.

Виды станков

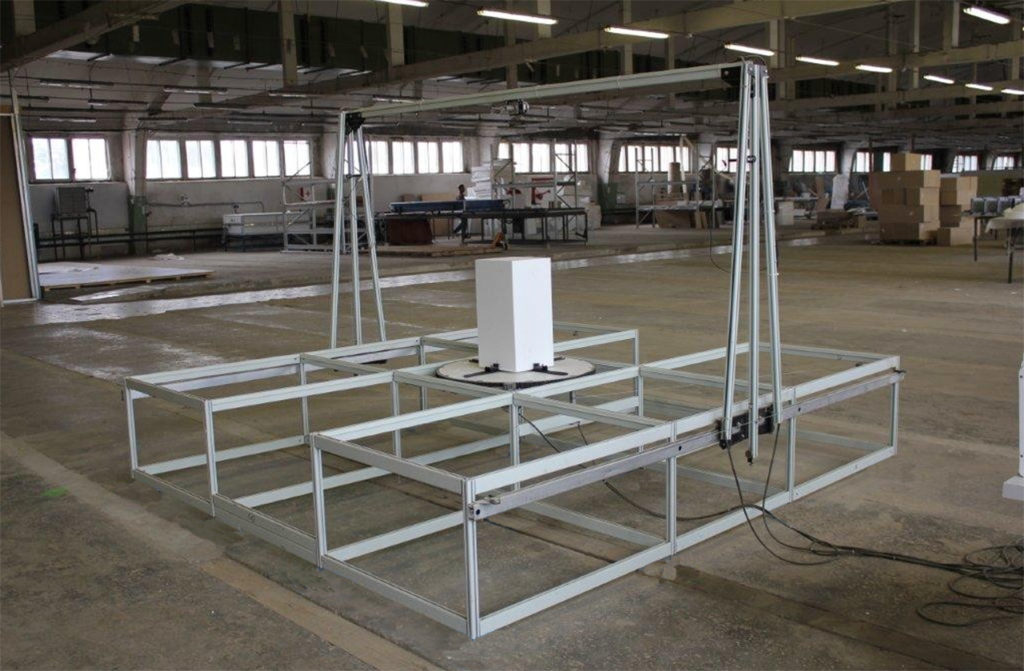

Фото станка для резки пенопласта

Если изучить ассортимент заводских моделей станков для резки пенопласта или просто СРП, то выделяют несколько видов:

• Мобильные. Такие СРП скорее напоминают обычный нож, предназначенный для работы по пенопласту своими руками. Мобильным станком можно сделать различные простейшие заготовки. Достаточно часто встречаются в быту при обработке пенопласта, пенополистирола;
• Станки для поперечной и горизонтальной обработки. Данные СРП срезают в определенном направлении, то есть добиться сложных фигур проблематично. Зато станок обеспечивает высокоэффективное производство, осуществляется резка крупных материалов;
• Станки с ЧПУ. СРП, оснащенные модулем ЧПУ — это современные модели станков для обработки пенополистирола, пенопласта. С его помощью можно сделать самые разнообразные по параметрам, сложности и конфигурации станки, 3d модели. Нынешнее мебельное, ремонтно-строительное производство не обходится без использования СРП с ЧПУ.

Принцип действия станков

Схема-чертеж станка для резки пенопласта

Если вы хотите купить СРП или сделать его своими руками, для начала следует разобраться в особенностях функционирования устройства.

• Работа большинство типов станков для работы с пенопластом основана на едином принципе;
• Режущая часть станка нагревается, воздействует на обрабатываемый материал;
• Режущий элемент движется согласно чертежи;
• Процесс похож на прохождение горячего ножа по маслу, то есть процесс осуществляется легко, с минимальными повреждениями пенопласта или пенополистирола;
• Наиболее простая модель станка имеет одну режущую струну. Такую установку легко сделать своими руками, имея в распоряжении соответствующий чертеж;
• Для работы со сложными 3d фигурами, выполнения высокоточных срезов используют СРП с модулем ЧПУ. Сам же станок может иметь до 6 режущих струн;
• Преимущество работы станка в том, что дополнительная обработка кромок не требуется за счет чистого среза. Это упрощает производство, минимизирует затраты на доводку деталей.

Особенности устройства

• Если вы хотите сделать своими руками режущее устройство для пенопласта, это можно осуществлять двумя методами — вертикальным и горизонтальным срезом листа пенопласта;
• Чтобы сделать вертикальный срез, режущая леска устанавливается перпендикулярно относительно рабочего стола;
• Для горизонтального среза нужно сделать соответствующую конструкцию, противоположную первому примеру;
• Чтобы получить ровный, аккуратный срез, вам потребуется грамотный чертеж и шаблон для последующей обработки;
• Чертеж широко представлен в сети, что позволяет любому желающему сделать станок на свое усмотрение, опираясь на личные потребности или доступные для сборки СРП материалы;
• В качестве режущего элемента рекомендуется использовать нихромовую нить. Практически каждый чертеж предусматривает ее применение;
• Для обработки сложных деталей, получения 3d моделей нынешнее производство станков вышло на высокий уровень. Широко применяются специальные модели агрегатов с ЧПУ, предназначенные именно для фигурной резки. Заготовка подвергается обработке сразу в нескольких проекциях. За счет такого оборудования удается наладить производство моделей автомобилей, людей, самолетов, животных и многого другого. Причем на деле получаются 3d изделия, с точностью повторяющие все изгибы, линии, конфигурации копируемого изделия.

https://youtube.com/watch?v=v2MKpd2sDxk

АРП-4Д-90-60 ЧПУ станок по пенопласту

Рейтинг:  5 / 5

   Станок ЧПУ АРП-4Д-90-60 предназначен, для фигурной резки пенопласта, пенополистирола и экструдированного полистирола нагретой нихромовой струной в режимах 2D или 4D, с рабочим полем 900 мм х 600 мм, с изменяемой длинной струны. Разрабатывался как универсальное решение для рекламных агентств и частных предпринимателей с ограниченным ресурсом в производственных помещениях.

  Применяется для изготовления вывесок, элементов наружной рекламы, букв для фото сессии, погонажных изделий (украшение фасадов зданий), производство макетов (архитектура и строительство), авиамоделизм и т.д.

  Особенностью конструкции станка, является перемещение каретки на валах из конструкционной стали и осуществляемая передача от шаговых двигателей по средством трапецеидальных винтов. Такой конструктив обеспечивает продолжительную эксплуатацию механической части станка АРП-4Д-90-60, без замены расходных материалов.

Видео работы станка

https://youtube.com/watch?v=AmDvUA7TMok

Низкая стоимость; Простая конструкция; Компактные размеры и малый вес; Ручное изменение рабочего поля.

Резка фигур, эмблем; Теплоизоляционные вставки для строительных блоков; Теплоизолятор для трубопровода; Буквы, логотипы, вывески для наружной рекламы; Оформление выставочных стендов и мероприятий; Декоративные элементы для фасадов зданий; Авиамодели , макеты планов строительства.

Технические характеристики:

Характеристики	Параметры
Рабочая область X, Y, Z	900 мм х 600 мм с изменяемой длинной струны
Точность	± 1 мм на метр реза
Повторяемость	± 0,5 мм
Разрешение	0,2 мм
Материал резки	пенопласта, пенополистирола и экструзионного полистирола
Напряжение питания	переменное 220 вольт
Потребляемая мощность	не более 350 Вт (без учёта мощности, для разогрева струны)
Тип двигателей привода	шаговые
Интерфейс	параллельный порт LPT, USB доп. опция
Код команд	G Code
Вес станка	45 кг.

Комплект поставки:

• Станок ЧПУ АРП-4Д-90-60;
• Блок управления CNC (ЧПУ) станком;
• Нихромовая проволока длинною не менее 1 метра;
• Кабель питания 220 вольт;
• Интерфейсный кабель LPT;
• Инструкция по эксплуатации.

ВНИМАНИЕ ! В стоимость станка не входит цена источника питания разогрева режущей струны. Так как в зависимости от применения станка возможно использование различных источников питания.

Программное обеспечение:

Для фигурной резки материалов понадобиться использование нескольких программ в три этапа обработки.

• Создание чертежа. Может использоваться любая программа, которая сохраняет файл в формате .dxf  например CorelDraw, AutoCAD и т.д..
• Генерирование G-кода. Для этого можно применять программу devFoam для рекламщиков или devFus Foam, для моделистов (https://www.devcad.com/);
• Обработка G-кода и выдача управляющих сигналов для CNC станка, происходит с помощью программы Mach4 (https://www.machsupport.com/).

Дополнительное оборудование

  Станина для ЧПУ станка АРП-4Д-90-60 изготавливается из конструкционного алюминиевого профиля с регулировочными опорами по высоте для устойчивости оборудования на не ровной поверхности. Предназначена для установки осей станка параллельно друг другу и выравнивание их в трёх плоскостях XYZ. Длина станины 1240 мм, ширина 620 мм и расстояние между осями составляет 350 мм, по требованию заказчика данная величина может быть изменена как в большую так и в меньшую сторону.

Применяем автоматизированные комплексы

Изыски архитектурного дизайна тоже требуют утепления. С целью сохранения их выразительности возникает необходимость изготовления сложных элементов. Как вырезать подобные детали? Более доступный вариант — обработка утеплителя фрезерованием. Но фрезеровка пенопласта не проводиться по той причине, что фреза при своем вращении вырывает достаточно крупные куски материала.

Плотный пенополистирол имеет более высокую механическую прочность и хорошо фрезеруется. Из него изготавливают всё что угодно: букву, цифру, графический элемент любой сложности. Хоть ёжика. Резать пеноплекс рекомендуется на больших угловых скоростях при средней линейной подаче. Для установки изготовленных фрагментов на фасад используют церезит.

Лазерная резка пенопласта является наиболее передовой технологией, сочетающая в себе горячий режущий инструмент и точность автоматизированной системы. Лазерная резка пенопласта позволяет изготавливать детали любой сложности с высочайшей точностью при минимальном уровне отходов. Лазерная резка пенопласта обеспечивает абсолютно гладкую поверхность реза, используя горячий луч направленного света, двигающегося с высокой скоростью. Для него нет ограничений по толщине материала и сложности элемента.

Выбор оборудования для резки применяемого для пенопластовых плит и для экструдированного пенополистирола должен быть осознанным. Отвечать технологическим требованиям по готовым изделиям и быть экономически обоснованным.

Самодельный станок для фигурной обработки

схема самодельного станка

Чертежи для изготовления станка своими руками не понадобятся, настолько это простое устройство. На таком станке можно выполнять небольшие детали для рыбной ловли или домашнего хозяйства.

1. Подбираем подходящий стол, покрытый электрическим и термоизолятором (например, полиамидной пленкой).
2. В центрах длинных сторон стола крепим по одному изолятору из стекла или керамики. Потом между изоляторами будет протянута нить накала.
3. Подбираем подходящую леску. Можно использовать нихромовую нить из старого утюга, паяльника или электроплиты. Спираль следует выпрямить в ровную нить. Толщина лески не должна превышать 0,5 мм.
4. Чтобы нить не перегорела, ее подключаем к сети через понижающий трансформатор или реостат.
5. К катушке на изоляторе своими руками подсоединяется леска, к ней монтажный электрокабель, который пойдет далее в сеть. Следует обеспечить максимальный контакт между леской и кабелем.
6. Под столом леску протягивают ко второму изолятору, пропускают через него. Конец лески свободно свисает с изолятора, к нему прикручивается грузик. Вес грузика регулирует натяжение нагретой лески во время работы, подбирать его нужно методом проб. Таким образом, делаем скользящее крепление, обеспечивающее лучшую чистоту резки.
7. Возле второй изоляционной катушки к леске крепится еще один электрокабель, направленный на реостат (клемму ползунка).

Производительность станка, сделанного своими руками, будет зависеть от температуры нагрева лески, то есть ее толщины и напряжения тока. Не рекомендуется подавать высокое напряжение, чтобы ускорить процесс. Потому что нить перегорит быстрее. Необходимо следить за состоянием нити, она должна нагреваться до ярко-красного цвета, но не белого. Белый цвет указывает на перекаливание. То есть напряжение тока нужно уменьшить и сделать его приемлемым для работы.

Недостатки ручной обработки

Пенопласт, как утверждают все, кто работал с ним, — капризный материал и при высоких скоростях реза начинает крошиться, ломаться в самых непредсказуемых местах. Приходится выдерживать очень медленные скорости, а это замедляет технологический процесс. Ручная обработка требует определённых навыков от мастера, для чего часто проводится длительное и затратное обучение.

ЧПУ-станки работают автономно. Один наладчик способен обслуживать целый парк оборудования. Управлять же процессом на одном месте сможет работник с низкой квалификацией. Его следует ознакомить только с простейшими командами программной оболочки, остальное система выполнит без вмешательства человека.

Классификация по режущему инструменту

В зависимости от вида режущего инструмента, станки с ЧПУ могут быть:

• ножовочные (в качестве режущего элемента используется остро заточенное ножовочное полотно);
• фрезерные станки (основной режущий орган – твердосплавные фрезы);
• дисковые (резка осуществляется твердосплавными дисками с зубьями);
• проволочные (струнные);
• лазерные (резка материала выполняется с помощью лазерного излучения).

Проволочное оборудование с ЧПУ пенорезкой имеет наибольшее распространение. В качестве режущего инструмента используются тонкие нихромовые нити, обладающие повышенной токопроводимостью и прочностью при натяжении.

Какие документы нужны

Никаких сложных или дорогостоящих бумаг для легальной деятельности по производству фигурок из пенопласта оформлять не надо. Вы должны получить документы налогоплательщика, субъекта предпринимательской деятельности, сертификаты/накладные на оборудование, а также разрешения СЭС и пожарной инспекции. Обязательно нужно подписать контракты с персоналом, и заключить договора с коммунальными предприятиями. При открытии банковского счета, вам должны выдать соответствующую справку, которую необходимо заверить в налоговой инспекции по месту регистрации вашей фирмы, в течение 3- х дней после получения документа.

Получение 2d фигур

При изготовлении двухмерных деталей на агрегате СФР-Стандарт востребованы файлы в формате PLT. Чтобы открыть необходимый файл, нужно в меню выбрать пункт «обработка фигуры 2d».

После того, как файл загрузится в отдельное окно программы, для более продуктивной настройки и управления можно воспользоваться кнопкой «правка». С ее помощью подгоняются недостающие детали, сглаживаются углы, изменяется масштаб фигуры. Загрузив созданные файлы и настроив определенные параметры к станку, дальнейшее управление производится с помощью трех кнопок:

• программный запуск;
• пауза;
• стоп.

Разрезание пенопласта ножовкой и болгаркой

С использованием первого инструмента произвести распил утеплителя на порядок проще, хотя и принцип проводимых работ ничем не отличается от того, что происходит при применении ножа. Ей зачастую отдается предпочтение, когда возникает потребность в раскрое плит до 8-10 см. Для разрезания листов пенопласта можно пользоваться ножовкой по металлу или по дереву, но в любом случае в обязательном порядке полотно должно быть оптимальной протяженности и иметь мелкие зубцы. При наличии таких режущих элементов рез будет получаться заметно ровнее, а количество возникающего мусора на порядок меньше. Осуществлять работы с использованием данного инструмента можно практически в любом удобном положении

При распиле важно лишь совершать плавное движение ножовки, а не рывками

Разрезание листов пенопласта можно также производить при помощи болгарки и электрического лобзика, но в таком случае необходимо учитывать, что в ходе работ образуется значительное количество мусора. Это обусловлено тем, что в первой ситуации круг инструмента вращается на высокой скорости, а если диск еще и имеет большие зубцы, то в процессе распила произойдет существенное разрушение структуры утеплителя в месте реза. Если произвести снижение оборотов до минимального значения, то в результате пенопласт начнет гореть и плавиться, чего нужно избежать во избежание его повреждения.

В целом же болгарка отлично подходит для разрезания плит толщиной до 50 мм, но при этом качество реза будет на порядок лучше, чем при применении ножа, ножовки и другого электрического инструмента. Для получения оптимального результата нужно пользоваться тонким кругом с алмазным напылением, который после прохождения создает более качественное место распила, чем при задействовании диска, предназначенного для работы с металлом.

При проведении работ можно также пользоваться лобзиком, но с его помощью не удается добиться идеальной ровности на срезе по причине вибрации пилки, а также в процессе раскроя возникает много мелкого мусора. Существенное преимущество его использования заключается в возможности совершать фигурные разрезы, которые получается значительно сложнее осуществлять посредством других вышеперечисленных инструментов.

Лазерный аппарат для резки пенопласта: достоинства

Применение ЧПУ-станка для раскроя этого материала концентрированным пучком фотонов обеспечивает заказчику следующие преимущества:

Позволяет выполнять объемную обработку сложных по конфигурации фигур с идеальным качеством поверхности. Механическое воздействие на пенообразную структуру материала заготовки приводит к возникновению небольших неровностей. Их появлением вызвано вырыванием крошечных фрагментов из общей массы вспененного вещества. Луч лазера же за счет бесконтактного воздействия обеспечивает ровные поверхности и края изделия

Это особенно важно, когда в дальнейшем их планируется склеивать или окрашивать;
Осуществлять раскрой по контурам с мелкими деталями и очень крутыми поворотами, недоступных для выполнения иными инструментами. Это возможно за счет малой толщины луча

Благодаря этому применение такого оборудования позволяет выполнять самые сложные символы, тексты и другие детализированные задумки;
Снизить расход материала. Это достигается за счет высокой точности реза и при грамотном подходе со стороны технолога;
Не допустить образования внутренних дефектов в заготовке. Лазерная обработка исключает образование внутренних трещин, деформаций и других повреждений. Это позволяет выполнять раскрой не только заготовок, но и работать с готовыми изделиями из этого синтетика, не боясь их испортить.

Самодельный станок с нихромовой нитью

Чертеж станока для резки пенопласта

Фигурная резка пенопласта может быть произведена и на самодельной аппаратуре. Кустарные станки изготавливают из подручных средств: старой мебели, деревянных брусков, фанеры, ДСП. Используют те материалы, которые находятся в непосредственном доступе. Обязательным элементом, который не представляется возможным заменить, является нить или проволока из специального сплава, состоящего из никеля и хрома.

В первом случае используется вертикальная установка струны. Для поперечной раскройки используют горизонтальное расположение нихромовой нити.

Поперечная резка позволяет получать листы строго заданной высоты. Это очень полезно, когда кусок пенопласта толще, чем необходимо. Поперечная резка не может быть осуществлена при помощи ножей или ножовок, для этого обязательно нужно иметь станок с нихромовой нитью.

О том как правильно резать пенопласт на таком станке, снято много видео, которые стоит посмотреть перед началом работы.

Виды станков с ЧПУ для резки пенопласта

Станки с ЧПУ, используемые для обработки полимерной продукции, классифицируют по нескольким признакам.

В зависимости от конструкции, оборудование с ЧПУ может быть:

• портативное;
• стационарное.

Портативное. Эти модели характеризуются простотой конструкции и возможностью их беспрепятственного перемещения. Кроме того, их можно собирать своими руками. Подобные агрегаты используются для выполнения небольшого количества задач и выпуска небольших партий товара.

Стационарное. Устанавливаются на длительное время и характеризуются большим весом, габаритами, сложностью устройства и многофункциональностью. Часто такие станки оснащены числовым программным управлением (ЧПУ), используемым для автоматизации процесса резки больших объемов продукции.

По способу обработки станки с ЧПУ бывают:

• С продольным и/или поперечным способом 2D-резания. В станках этого типа движение режущего механизма осуществляется в одной из пространственных осей.
• Для получения сложных объемных фигурных изделий (3Д-резание).

В станках этого типа режущий механизм двигается по осям X и Y пространственной системы координат при помощи механизмов, управляемых компьютерным программным управлением.

https://youtube.com/watch?v=APj_7LVrnBk

Делаем станок своими руками

Производство специальных станков для резки пенопласта поставлено на активный поток. При этом стоимость оборудования для многих потенциальных покупателей кажется высокой. К тому же, имея возможность собрать станок для резки пенопласта без лишней помощи, своими руками, многие попросту отказываются от идеи покупки. Ориентировочная цена заводского станка — от 40 тысяч рублей. Но встречаются модели стоимостью 100 тысяч рублей и выше.

Да, за такие деньги вы можете получить отличный станок для резки пенопласта, оснащенный модулем ЧПУ. Станок с ЧПУ намного превосходит самодельные простейшие устройства. При этом реальная потребность в ЧПУ и автоматизированной резке пенопласта есть не у всех. Потому приведем пример того, как можно своими руками сделать отличный агрегат для обработки пенополистирола или пенопласта. Закрепить навыки видео уроками будет не лишним.

1. Чертеж. Использовать чертеж конкретно для данной модели станка не обязательно. Здесь он не нужен, поскольку конструкция достаточно простая. Но для наглядности можете сами начертить чертеж, опираться на выбранные параметры. Другой вариант — выбрать чертеж более серьезной установки. Все зависит от того, что вы хотите получить от своего станка для резки пенопласта.
2. Выберите или соберите стол, на котором будут выполняться операции по резке пенополистирола. Поверхность следует покрыть термоизоляционным или электрическим материалом. В этом компоненте отлично себя зарекомендовала полиамидная пленка.
3. В центре длинной стороны рабочей поверхности закрепите изолятор. По одному с каждого края. В роли изоляторов можно использовать керамические или стеклянные элементы. Между этими компонентами конструкции вы затем натянете нить, которая будет выступать в роли режущего инструмента.
4. Выберите леску. Если у вас есть старая электрическая плитка, ненужный паяльник или утюг, внутри них вы найдете нихромовую нить. Она обладает достаточной мощностью.
5. Извлеките спираль из инструмента, аккуратно выпрямите ее, чтобы получилась ровная нитка.
6. Не рекомендуется для самодельного станка использовать нихромовые нити, толщина которых составляет больше 0,5 миллиметра.
7. Обязательно подключите нить к сети через реостат или понижающий трансформатор. Это позволит уберечь ваш основной рабочий элемент станка от сгорания.
8. К катушке на изоляционном материале подключается нихромовая леска. К леске подключается электрический кабель, через который будет подаваться питание на станок. Старайтесь добиться того, чтобы контакт между электрокабелем и нитью был максимально качественным.
9. Под столом нить протяните к еще одному изолятору и пропустите через него. Конец нити будет свисать с изолятора, потому здесь следует предусмотреть грузик. Вес груза определяет натяжение разогретой нити при обработке пенопласта. Здесь придется немного «поиграться», чтобы определить оптимальные параметры грузика. Подвижная скользящая фиксация наиболее выгодная при создании своими руками подобного станка. Это обусловлено тем, что так вы получите более качественную и чистую линию среза, сможете регулировать положение нити по мере необходимости.
10. Около второй катушки изоляции к нити монтируется второй электрический кабель, который идет к реостату, подключается к клемме ползунка.

Запуск станка разрешается выполнять только после того, как ползунок выставили на максимальный уровень сопротивления. Если этого не сделать, буквально сразу после включения ваша нить перегорит, придется искать новую.

Мощность агрегата зависит от параметров тока и толщины используемой нити. Единственным недостатком самодельного станка для работы с пенопластом является то, что при нагреве материал выделяет неприятный запах и вредные вещества. Потому настоятельно рекомендуется использовать станок только там, где имеется эффективная система вентиляции.

Что необходимо для запуска?

Чтобы начать производство декоративных элементов из пенопласта, понадобится:

Помещение

Для организации самого производства нужно помещение площадью около 70 квадратных метров. По возможности стоит отдать предпочтение помещению площадью около 150 квадратных метров. Такая мера обусловлена тем, что более выгодной является закупка материалов оптом, а для хранения приобретенного товара необходим небольшой склад. Если учесть, что пенопласт – материал легкий, то он займет много объема. Кроме этого, несколько лишних метров можно использовать в качестве места сбыта и хранения готовых изделий.

Оптимальным вариантом станет приобретение помещения в большом городе, поскольку данный бизнес рассчитан на мелкого потребителя. Возможно, есть смысл арендовать помещение, такой вариант позволит значительно сократить размер стартового капитала и обойдется дешевле.

Оборудование

Чтобы определиться с необходимым оборудованием, нужно представлять технологию производства. Сначала разрабатывается дизайн и проектируется модель будущего элемента из пенопласта, после этого данные заносятся в компьютер станка, который и совершает обрезку листа пенопласта, удаляя лишнее. Следующим этапом является шлифовка детали, которую можно произвести вручную, а можно с помощью дополнительного оборудования, а также отделочные работы, включая покраску. Для осуществления всех этапов необходимы:

1. станок, основу которого составляет процессорно-вычислительное управление для обрезания листа;
2. прибор для шлифовки;
3. пульверизаторы для покраски.

Наиболее дорогостоящим из вышеприведенного списка является станок с вычислительной системой.

Станок для резки пенопласта с ЧПУ

Персонал

Для успешного ведения бизнеса понадобится не меньше шести человек:

1. Проектировщик и дизайнер, в обязанности которого будет входить не только проектирование и расчет размеров, но и занесение данных в компьютерную базу.
2. Человек, который будет управлять станком и заносить в него данные.
3. Двое рабочих, занимающихся шлифовкой.
4. Два человека, осуществляющих покраску.

В организации бизнеса по фигурной резке пенопласта реклама – это одна из главных составляющих успеха. Если реклама будет хорошо поставлена, то и клиенты найдутся. Стоит отдать предпочтение рекламе, носящей местный характер, которая будет в пределах не только одного города, но и района, области. Не стоит делать акцент на рекламе в интернете, более эффективной станет реклама на местном теле- и радиоканалах, а также рекламные объявления в газетах и на остановках общественного транспорта.

Технологическое решение

Станок для фигурной резки пенопласта ФРП 01 на рынке имеет стоимость около 100 тысяч рублей. Уникальная конструкция рамы и подвижных элементов даёт возможность изготавливать на одном столе рекламные макеты, вывески, фигурные элементы, буквы. Уже выпущена модернизированная модель под маркировкой ФРП 02.

ФРП 01 — это результат работы инженерной мысли. Станок является универсальной разработкой под любые нужды предприятия, занимающегося изготовлением деталей из пенопластов. Кстати, жесткости конструкции хватает и для обработки более твёрдых материалов.

Программно пользователь задаёт только размеры заготовки, устанавливает ноль детали. Необходимо вручную выставить материал на столе по уровню. Для этого имеются специальные регулировочные винты. Готовую модель будущего изделия загружают из графических программ: CorelDraw, «Компас», Autocad, SolidWorks.

Первые изделия в серийном производстве могут иметь размеры, отличные от заданных. Это, по утверждению специалистов, может быть связано с отклонениями в работе станка при запуске:

• Слишком завышена скорость реза. Актуально при заготовках большой толщины и длины.
• Слабое натяжение струны.
• Слабая натяжка троса, или установлена инверсия на его движение в настройках.
• На точность влияют люфты. Необходимо проверить все соединительные муфты, барабан.
• Не учитывается слой сжигаемого материала.

ФРП 01 выгодно использовать в любой сезон. Так, зимой пользуются спросом изделия в виде фигур снеговиков, саней, деда мороза. Различные торговые дома покупают вывески и объемные макеты собственной продукции. Из пенопласта можно изготовить и автомобиль для привлечения внимания водителей. Бизнес-идея по резке пенопласта является успешной, а конкуренция на рынке пока является умеренной. Окупаемость удачных изделий, судя по отзывам, достигает порой 1000%, что очень выгодно с точки зрения предпринимательства.
