Описание поплавкового выключателя
Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.
Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:
- контроль за работой главной помпы;
- контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
- датчик уровня;
- датчик перелива.
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.
Разновидности поплавков для насосов
Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.
Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.
Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.
Технические характеристики поплавкового выключателя
Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:
- плавающий корпус из пластика;
- электрический переключатель;
- рычаг для контактов переключателя;
- стальной шарик;
- три провода в кабеле.
Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.
Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.
В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.
Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.
Характеристики поплавкового выключателя для контроля за уровнем воды:
- степень защиты от проникновения IP – 68;
- напряжение сети 220 вольт плюс-минус 10 процентов;
- диапазон рабочей температуры от 0 до +60 °C ;
- 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
- 10 ампер – активная нагрузка.
Рейтинг лучших поплавковых выключателей на 2022 год
Механические модели

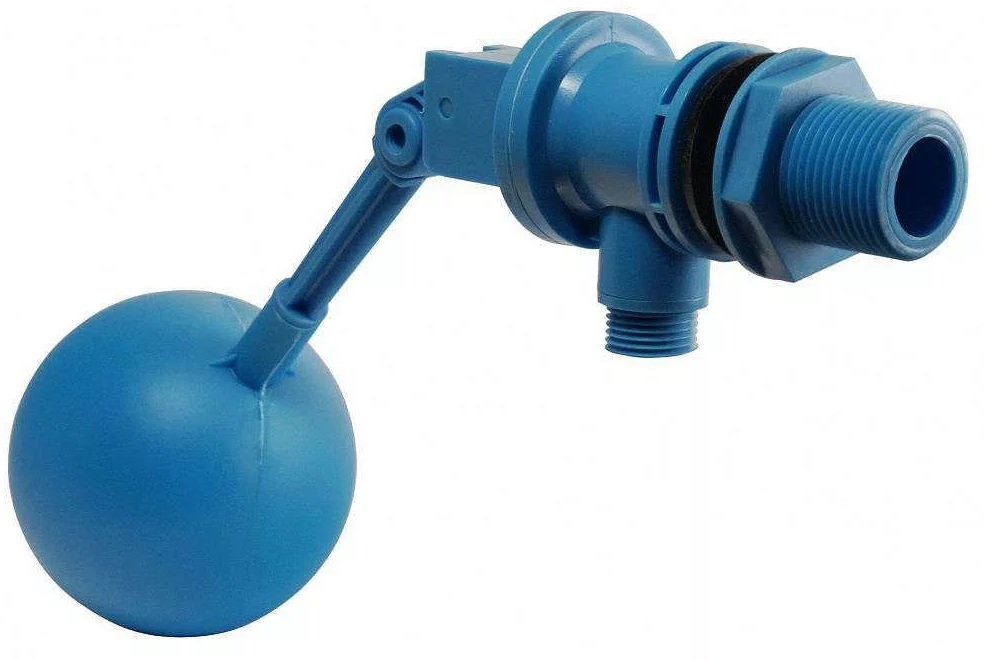

3-ье место: «Акватек» 1″ 0-16-3065
Простой и надежный в эксплуатации агрегат, больше предназначен для работы на бытовом уровне. В промышленных условиях предпочтительнее устанавливать сразу группу посредством штангового крепления. Обладает всеми нужными характеристиками и прост в монтаже.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Тип подсоединения | Н1 |
| Материал изготовления | Пластик |
| Рабочее давление, бары | 6 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 1300 |
«Акватек» 1″ 0-16-3065
Преимущества:
- Простой монтаж;
- Высокая надежность;
- Качественный материал изготовления.
Недостатки:
Функциональности не достаточно для промышленных мощностей.
2-ое место: «NНT» QuickStop 1
Еще одна стандартная модель, рассчитанная на применение в бытовых условиях. По отзывам покупателей, она отличается более прочной конструкцией и процесс запирания происходит намного четче. Даже со временем не приходиться заменять регулирующее плечо. Монтаж и интеграция в емкость просты и интуитивно понятны.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Италия |
| Тип подсоединения | Н1 |
| Материал изготовления | Пластик |
| Рабочее давление, бары | 6 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 1800 |
«NНT» QuickStop 1
Преимущества:
- Прочный корпус;
- Расширенный срок службы;
- Не нуждается в частой профилактике.
Недостатки:
Довольно высокая цена для механической модели.

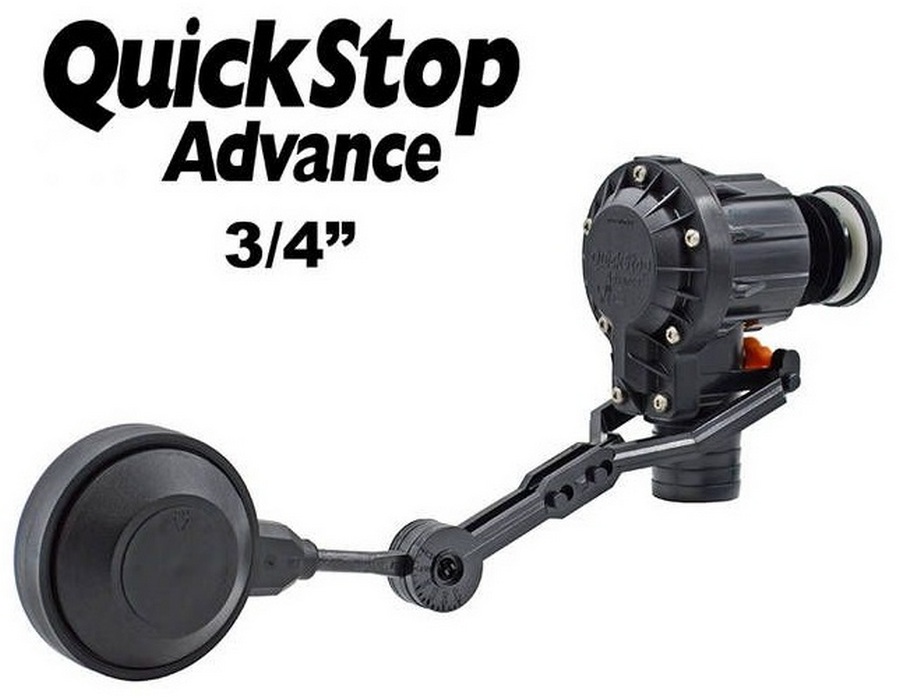

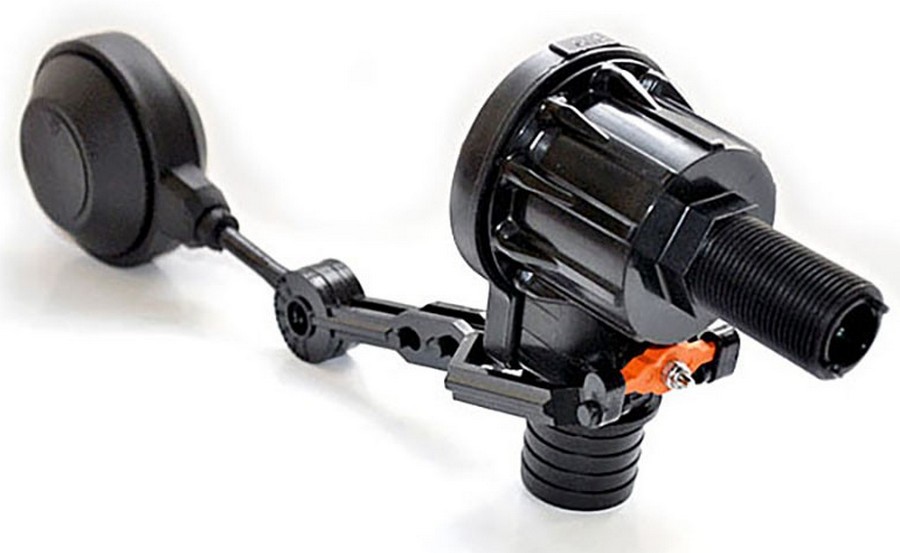

1-ое место: «NНT» QuickStop G3/4″
Универсальный агрегат, который может применяться в резервуарах различной глубины. Его контролирующее плечо может увеличиваться путем добавления вставных сегментов до 7 метров. Также корпус специально предназначен для пропуска воды при большом напоре (60 Мпа).
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Италия |
| Тип подсоединения | НР ¾ |
| Материал изготовления | Пластик/поликарбонат |
| Рабочее давление, бары | 15 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 2200 |
«NНT» QuickStop G3/4″
Преимущества:
- Увеличенная пропускная способность;
- Сверхпрочный корпус;
- Модифицированный тип соединения;
- Длина контролирующего плеча – от 60 см до 7 метров.
Недостатки:
Требует ежемесячного надзора за крепостью сцепки сочленений контролирующего плеча.
Электрические модели

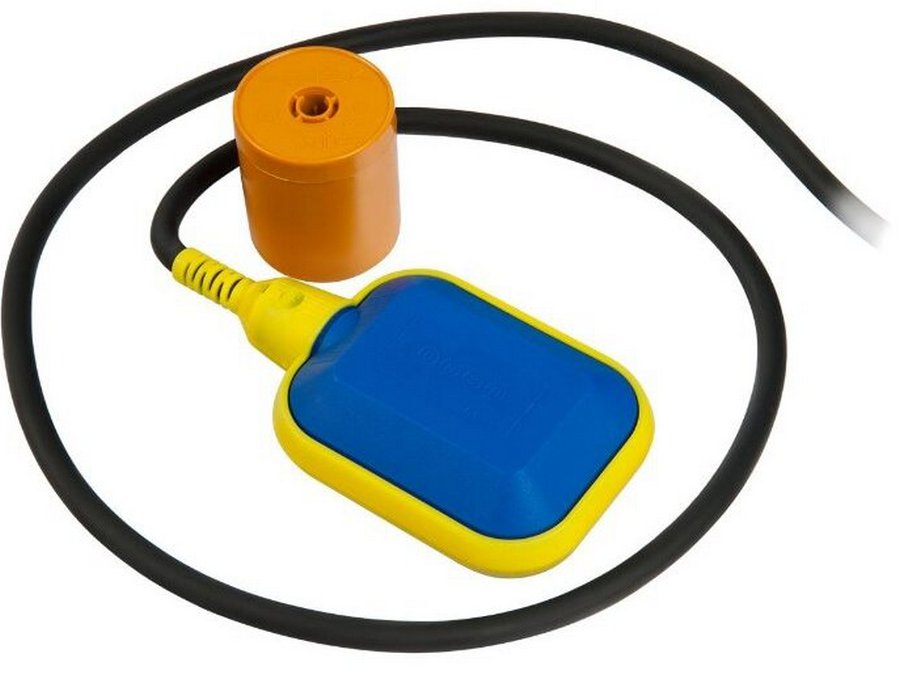

3-ье место: UNIPUMP 74528
Одна из самых популярных моделей, полностью оправдывающая свой функционал в разряде «соотношение цена/качество». Набор имеет хорошую комплектность, включая длинный провод и прекрасно подходит для работы в проточной воде и в средах средней агрессивности.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 810 |
UNIPUMP 74528
Преимущества:
- Не требует постоянной профилактики;
- Легкость интеграции в любые резервуары;
- Наличие дополнительного груза в комплекте.
Недостатки:
Не сильно прочный корпус.

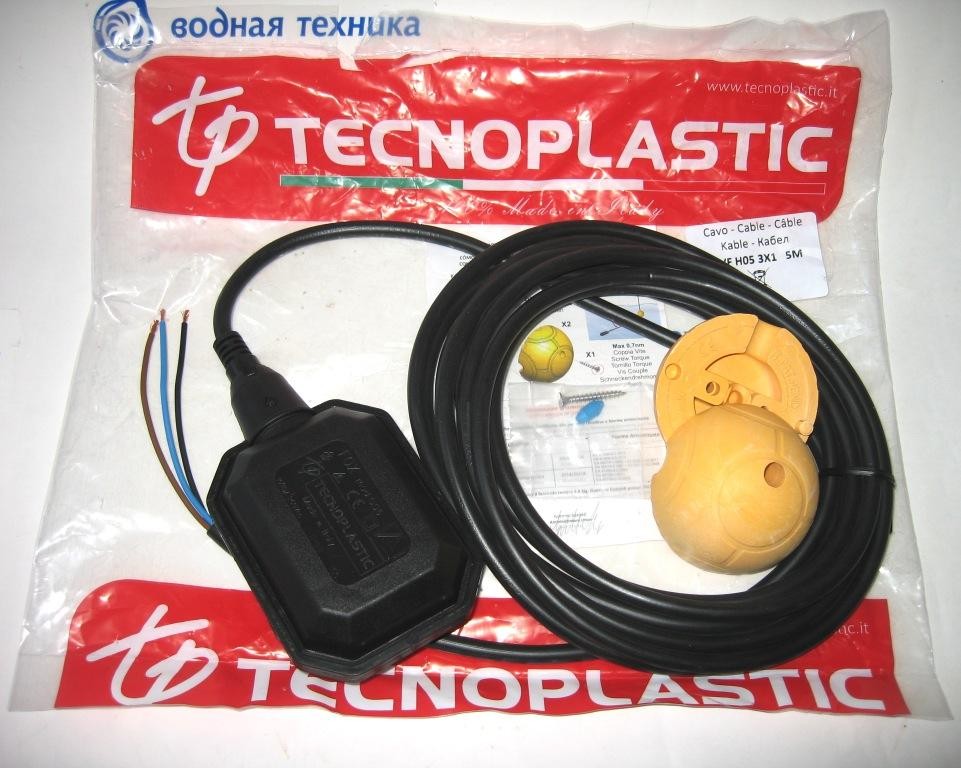

2-ое место: Tecnoplastic FOX 5 m
Данный поплавок-выключатель предназначен для использования в системах водоотведения/водоснабжения (только для проточной воды). Имеет усиленную систему защиты корпуса по евростандарту IP68. Гарантия расширена с полугода до года и трех месяцев. Официально производится в России по итальянской лицензии.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Италия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Материал кабеля | H05 RN-F |
| Максимальное погружение, метры | 10 |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 810 |
Tecnoplastic FOX 5 m
Преимущества:
- Качественный материал корпуса;
- Сравнительно длинный провод в комплекте (5 метров);
- Увеличенный срок гарантии.
Недостатки:
Не обнаружено (для своего класса).

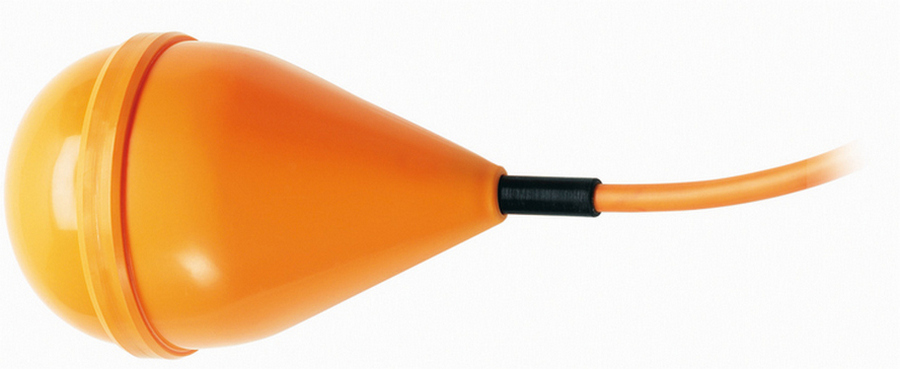

1-ое место: Tecnoplastic TAURUS 10 m
Классическая, универсальная и очень дорогая модель тяжелого поплавка-выключателя. Приспособлена к работе в любой среде. Корпус окрашен в желтый сигнальный цвет, что делает его более заметным на фоне темных жидкостей. Предназначается для функционирования на сверхбольших глубинах (до 20 метров).
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Италия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Материал кабеля | Неопрен |
| Максимальное погружение, метры | 20 |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 3700 |
Tecnoplastic TAURUS 10 m
Преимущества:
- Универсальность;
- Работа на больших глубинах;
- Хорошая изоляция провода.
Недостатки:
Крайне высокая цена.
Монтаж
Для установки поплавковых выключателей можно использовать один из нескольких методов. Еще до монтажа этого устройства следует удостовериться, что номинал тока, используемого для работы насоса, меньше максимально допустимого значения тока, которое приведено в технических характеристиках на этот тип поплавка. Среди известных методов монтажа поплавкового выключателя для контроля уровня воды наиболее простым в реализации является его размещение в резервуаре, предусматривающем применение поплавка с кабелем и специального грузила, которое прилагается к этому устройству. При таком варианте установки грузило необходимо зафиксировать на кабеле, а затем опытным путем рассчитать длину плеча свободного хода поплавка. Используя защелку, нужно грузило закрепить на кабеле. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара. Далее уже переходят к подключению поплавкового выключателя к насосу. После этого устройство может быть использовано по своему назначению.
Вариант установки поплавка для насосов, предусматривающий использование подводящего кабеля, может применяться лишь в ситуации, когда отсутствует риск зацепки или зависания основного устройства в самом резервуаре и когда в нем размещается лишь один поплавок.
В некоторых ситуациях может быть принято решение об установке сразу нескольких поплавков для контроля уровня воды. В этом случае их монтаж осуществляется на специальную штангу. В качестве последней чаще всего используются фрагменты пластиковой трубы, которую необходимо прочно зафиксировать в резервуаре. После этого на трубу устанавливают поплавки, причем их нужно правильно выставить, настроить и разнести по длине штанги с тем расчетом, чтобы они не создавали трудностей друг другу для нормальной работы.
Подведение кабелей, которые идут от поплавковых выключателей, к штанге осуществляется с использованием хомутов
При выборе числа поплавковых выключателей следует обращать внимание на количество насосов или тип и число защитных приспособлений и используемых пультов управления. В некоторых ситуациях проблема обеспечения надежной работы поплавковых выключателей может быть решена за счет применения нескольких штанг
При определении схемы установки поплавковых выключателей, их количества и места их размещения необходимо каждый раз учитывать особенности места их монтажа либо ориентироваться на проект.
Дренажные насосы со встроенным поплавком
Чтобы защитить насосный аппарат используют поплавковые устройства, стоимость которых вполне оправдана с учетом тех преимуществ, которые они предоставляют.
Поплавок для дренажного насоса с выключателем бывает двух видов:
Полость для вхождения кабеля изолируют и наполняют полимерной смолой, исключающей попадание влаги внутрь. Материал, используемый в изготовлении корпуса, отличается хорошей термостойкостью. Оболочку кабеля изготавливают из термопластичной резины, и это делает поплавковый выключатель стойким к воздействию спиртов, бензина, мочевой кислоты, жидких масел и прочих вредных веществ. На поверхности корпуса из пластика нет пор, и поэтому к нему не прилипают загрязнения.
Доброго времени суток уважаемые читатели блога nasos-pump.ru
Устройство и конструкция
Поплавок состоит из плавающего пластикового корпуса (Поз 1) на фото.
Внутри корпуса находится электрический переключатель (Поз. 2), рычаг при помощи которого происходит переключение контактов переключателя (Поз. 3) и стальной шарик Поз. 4) который при изменении положения поплавка изменяет положение рычага. От переключателя выходят кабель с тремя проводами (обычно это коричневый, синий и черный цвета): один общий и два от нормально закрытого и нормально открытого контактов переключателя (Рис.1).
Электрическая схема поплавка
- Напряжение сети, В — 220 ± 10%;
- Максимальный коммутируемый ток, А:
- 8А – для реактивной нагрузки (насосы, вентиляторы, компрессоры и т. п.);
- 10А – для активной нагрузки (пускатели, выключатели, тэны, лампы и т. п.);
- Диапазон рабочих температур: 0-60°C;
- Защита:IP 68.
Монтаж поплавка для насосов на подводящем кабеле можно выполнять лишь тогда, когда нет опасности, что поплавковый выключатель зацепится или зависнет внутри емкости и когда в емкости находится только один поплавок.
Как, сколько и в каком месте монтировать поплавковые выключатели каждый раз определяется индивидуально на месте монтажа или согласно проекту.
Принцип работы поплавка для насосов
Рассмотрим несколько вариантов применения поплавковых выключателей и принципов его работы:
Схемы подключения поплавкового выключателя

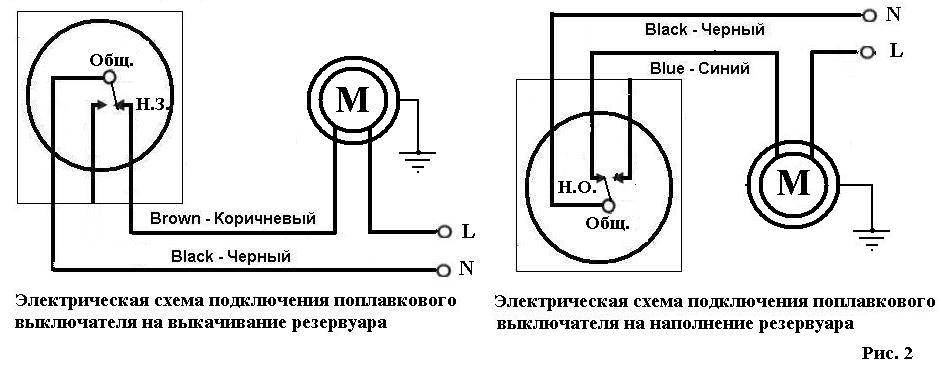

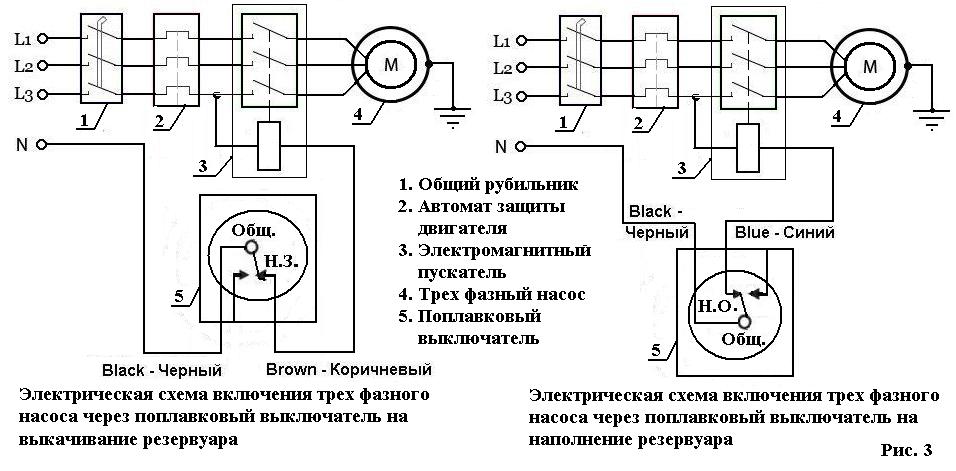

На рис. 2, 3 приведены схемы подключения поплавка к однофазным и трех фазным насосам.
Схема электрических подключений насоса и поплавка
Подключение трех фазного двигателя
Эксплуатация, обслуживание и ремонт
Назначение
Практически каждый насос оборудуется специальными устройствами, которые отслеживают правильность работы и предотвращают возникновение неисправностей. Одним из популярных и эффективных средств контроля служит поплавковый выключатель. Главная особенность изделия заключается в его функциональности и практичности. Оно может работать не как исполнительный элемент, но и как датчик уровня воды, при этом размещается в любой емкости.
В одной таре может находиться до 3-4 поплавковых выключателей, при этом они будут решать определенные задачи:
- Следить за корректной работой главного насоса;
- Отключать оборудование в аварийной ситуации;
- Способствовать работе вспомогательного насоса;
- Полностью заменить некоторые датчики, для экономии пространства.
При помощи такого продукта, насос всегда будет защищен от «сухого хода», что предотвратит быстрый износ и поломку. Кроме того, если человек наполняет большой резервуар, выключатель способен следить за уровнем воды и предотвратить перелив. Оборудование продается в двух вариантах: тяжелые и легкие. Первый рекомендуется устанавливать в дренажных или дождевых стоках, а второй подойдет для стандартной работы с чистой водой. Длина кабель у всех разная, минимальное значение – 2 метра.
Что важно знать об установке?
В зависимости от назначений способ монтажа может быть разным. Однако перед установкой прибора, следует знать, что не допускается эксплуатация только в том случае, когда номинальное значение тока в разы выше максимального. Параметр указывается на коробке и в тех. паспорте устройства. Самый простой способ размещения выключателя – поместить его в резервуар. Для этого необходимо оснастить его специальным грузиком и убедиться, что конструкция рассчитана на такое использование.
Грузило необходимо зафиксировать на кабеле, часто этот элемент присутствует в комплекте, поэтому искать подручные материалы необязательно. После фиксации, следует произвести расчет свободного хода, рекомендуется выполнять это практическим способом, так показания будут точнее. Как только, пользователь закончил расчеты, необходимо установить кабель с внешней стороны емкости. Последний пункт – подключение к насосному оборудованию.
Существует еще один способ, который часто используется в домашнем хозяйстве – использование подводящего кабеля. Этот вариант легкий и не требует проводить никаких расчетов, единственное, что следует помнить – внутри резервуара не должно находиться других датчиков или элементов, за которые оборудование может зацепиться.
В некоторых случаях необходимо устанавливать несколько поплавковых выключателей. Каждый прибор фиксируется на специальной штанге, выполненной из пластика и установленной внутри емкости. Поплавки должны не только устанавливаться, но и быть правильно настроены, а также хорошо размещены на конструкции. От этого зависит точность работы. Провода, которые идут от корпуса выключателя, фиксируются при помощи обычных хомутов. Количество датчиков напрямую зависит от числа установленных насосов.
Конструктивные особенности прибора
Изделие размещается в пластиковом корпусе, который защищен от проникновения воды. Внутри имеется рычаг и электрический переключатель. Некоторые конструкции комплектуются стальным шариком. Главная задача этого элемента – следить и менять позицию при изменении положения самого устройства. Последний элемент – кабель, который состоит из трех проводов, где один является общим (черный цвет), а остальные подключаются к контактам.
Когда устройство размещается в нижней части емкости или резервуара, замыкание осуществляется посредством черного и синего провода. Если прибор располагается в верхней точке, то контакты замкнутся коричневым и черным
Важно помнить, что все проводы должны обладать качественной изоляцией, никаких трещин не допускается
Необходимо следить, чтобы у подводящего кабеля были высокие влагозащитные свойства, часто это указывается в техническом паспорте устройства. Плотная герметизация достигается при помощи механического уплотнителя. Также продукт оснащается специальным элементом, который предотвращает возникновение механического напряжения. Чтобы избавиться от протечек, производители добавляют полимерную смолу, датчик от этого не становится дороже, но его безопасность в разы увеличивается.
Кабели, изготовленные из термопластичной резины, способны переносить химическое и температурное воздействие. Например, устройства будет исправно функционировать, даже в случаях, когда взаимодействует с:
- Спиртом;
- Бензином;
- Органической кислотой;
- Фекалиями.
Благодаря тому, что изделие не обладает порами, никакие элементы не мешают работоспособности. Песок или бумага не остаются на поверхности, что положительно влияет на плавучесть устройства.
К главным характеристикам поплавкового выключателя относят следующие параметры:
- Предельное значение тока;
- Номинальное напряжение сети;
- Активная нагрузка, к ним относят пускатели, тэны, лампочки и т.п. устройства;
- Реактивная нагрузка. Здесь учитывается работа насоса и компрессора;
- Минимальное и максимальное значение температур;
- Класс защиты.
Конструкция устройства
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
Тяжелые выключатели. В зависимости от места использования агрегата, функции поплавка могут отличаться.
Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей.
Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Такая поломка встречается достаточно часто, и не только на дренажном оборудовании, провод мягкий и гибкий, но не прочный, порвать его случайно очень просто, но и отремонтировать тоже не сложно. Затем выключатель подключают к насосу, и устройство может использоваться по назначению.
См. также: Методика замера петли фаза ноль
Принцип действия поплавкового датчика
Поплавок изменяет своё положение, потому что внутри находится воздух. Вторая метка должна соответствовать верхнему. Нужно обеспечить следующий алгоритм работы насоса.
Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги.
Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. Установка погружного насоса с поплавком в колодец В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Как выбрать поплавковый датчик уровня для сточных вод?
Типы изделий контроля уровня заполнения
Приборы контроля уровня жидкости подразделяются на два основных вида: контактные и бесконтактные.
Бесконтактные датчики: описание
Используются преимущественно в промышленных процессах и делятся на ультразвуковые устройства, ёмкостные, электродные, работающие по гидростатическому принципу и так далее. Такие устройства применяются не только в воде, но и в других средах, в том числе и агрессивных. В схему входит, помимо самого датчика, погружаемого или устанавливаемого на стенки ёмкости, контроллер управления, который устанавливается в отдельном блоке управления вне резервуара. Такие системы являются сложными и дорогими, а, следовательно, нерентабельными для использования в бытовых условиях.
Для контроля уровня наполнения бака водой, необходимой для полива или водопровода, целесообразнее применять устройства боле простые и дешёвые.
Характеристика контактных приборов
Самые распространённым в этом виде приборов контроля заполнения резервуаров являются контактные датчики поплавкового типа, собранные на основе герконов. Устройства просты, надёжны и дёшевы. Разделяются по месту расположения в ёмкости с жидкостью:
- Вертикальное расположение. Шток с поплавком и магнитом двигается вдоль вертикальной трубки, на которой расположены герконы включения и отключения насоса.
- Горизонтальное размещение. Устанавливается в верхней или нижней части стенки ёмкости. По мере наполнения резервуара поплавок с закреплённым на нём магнитом поднимается на поперечной штанге к геркону, который коммутирует отключения питания насоса.
Поплавковые датчики контроля наполнения с различными конструктивными особенностями можно приобрести в магазинах. Выбор зависит от конкретного места установки прибора и условий эксплуатации.
Правильная эксплуатация и обслуживание
Соблюдение основных рекомендаций по применению обеспечивают длительный срок службы каждого прибора. Выключатель не нуждается в техническом обслуживании только в случае, когда размещен в водопроводных системах. А вот, когда изделие функционирует в канализации, то его необходимо осматривать и чистить, хотя бы раз в месяц. Для этого используется сильная струя воды, которая мгновенно удалит образовавшиеся загрязнения
Это важное мероприятие, так как предотвращает залипание поплавка. Если устройство сломалось, целесообразней купить новое или заменить в сервисном центре
Проводить ремонт самостоятельно без специального оборудования запрещается. Потому что нарушается герметичность корпуса.
Устройство исправно работает при температурах 0…60 градусов. Существуют некоторые производители, которые выпускают конструкцию, способную выдерживать до 70о, что позволяет расширить область применения выключателей.
Длина кабеля играет важную роль, так как от него зависит, где будет применяться продукт. Если человек покупает 2-метровое исполнение, то его рекомендуется эксплуатировать только в небольших резервуарах. Для колодцев и некоторых накопительных емкостей, следует приобретать изделия с длиной провода от 5-6 метров.
Поплавковый уровнемер
ИА Neftegaz.RU.
Поплавковый уровнемер — это приспособление для измерения уровня жидкости в какой-либо емкости. Такое измерение можно выполнить различными способами, в том числе с помощью поплавка. Именно так работает поплавковый уровнемер — поплавок частично погружается в жидкость, и его положение замеряется. Если жидкость однородна, то он будет погружаться одинаково независимо от местонахождения и не будет вносить в измерения погрешность.
Чтобы описать физически положение поплавка, нужно учесть действующие на него силы — силу тяжести и противоположную ей по знаку, но равную по значению выталкивающую силу. Силу тяжести можно вычислить, умножив объем того фрагмента поплавка, который находится в жидкости, на плотность жидкости, в которую он погружен. Отсюда видно, что при изменении плотности жидкости меняется объем погруженной части, что и является основной причиной погрешностей в измерениях такого типа. Понятно, что однородная жидкость — явление идеальное и в природе, к сожалению, наблюдаться не может, поэтому для максимальной точности измерений уровня жидкости с помощью поплавка его выполняют из как можно более легкого материала, или же стараются сделать его поперечное сечение как можно больше. Это приводит к уменьшению осадки поплавка, и, следовательно, к более точным измерениям, которые делает поплавковый уровнемер.
Обычно поплавок связан с указателем уровня гибкой механической связью.
Это значит, что масса поплавка не должна быть слишком мала, так как нужно обеспечить достаточное натяжение, чтобы уровнемер смог определить положение.
Кроме того, поплавок не должен быть слишком большим — вместе с его размерами придется увеличивать и весь поплавковый уровнемер, что в большинстве случаев нежелательно.
Данные ограничения определяют форму, размер поплавка и материал, из которого он изготовлен. Далее приведена схема поплавкового уровнемера в самом простом варианте исполнения.
Схема поплавкового уровнемера
Здесь поплавок (1) соединен с указателем (3) с помощью троса (2).
Также схема поплавкового уровнемера показывает расположенный на конце троса рядом с указателем противовес (4), который сохраняет натяжение троса.
Виды поплавковых уровнемеров
Если жидкость, уровень которой необходимо измерить, находится при невысокой температуре, и в ней не наблюдается высокого давления или, наоборот, разрежения, то применяют поплавковые уровнемеры типа УДУ. Их слабое место — невысокая герметизация резервуара. Принцип действия поплавкового уровнемера УДУ дает возможность с точностью до 4 мм измерить уровень жидкости в сосуде глубиной до 20 метров, в интервале температур от -50 до +50°С. Избыточное давление при этом должно быть в диапазоне от -1,5 до 3 кПа. Примером таких жидкостей могут служить разнообразные нефтепродукты. Если же давление и температура жидкости превышают указанные значения, используют поплавковый уровнемер типа ПМП с магнитными преобразователями. Он способен определить положение поплавка в пределах глубины от 0,5 до 6 метров с точностью до 5 мм.
Область применения поплавковых уровнемеров
Уровнемеры подобного принципа действия применяются для измерения уровня жидкостей. Чтобы сделать точное измерение, жидкость должна быть как можно более однородной. Но бывают случаи, когда нужно измерить 2- фазную жидкость. Тогда применяют конструкцию с 2 поплавками. Вариант конструкции с гибкой направляющей трубой, или тросом (4) на схеме, подойдет для больших устройств, предназначенных для глубоких измерений, так как он легче транспортируется. Вообще область применения поплавковых уровнемеров крайне широкая, с их помощью можно измерить любые жидкости, от уровня питьевой воды в баке до контроля количества химикатов. Поплавковый уровнемер незаменим в коллекторах и отстойниках, водохранилищах, реках и каналах.
Обслуживание и ремонт оборудования
Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.
Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку
Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется. Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.
Поплавковый выключатель, контролирующий работу дренажной системы, подвергается большим нагрузкам, так как постоянно находится в жидкой среде, содержащей большое количество примесей, фрагменты мелкого гравия, песка и органических остатков
Если сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание. Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы
Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени
Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.
К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги. В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.
Внутреннее устройство поплавкового контроллера не представляет никакой сложности. Прибор, как правило, надежно, долго работает и не доставляет владельцам никаких хлопот
Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.
Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.
Выводы и полезное видео по теме
Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.
Перегрев статора из-за нарушения интервального режима эксплуатации:
Особенности ремонта насоса Pedrollo:
Как починить дренажный насос Вихрь:
Разборка насоса Praktika DNG-400:
Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.
Если после изучения нашего материала остались вопросы, или вы сталкивались с поломкой дренажного насоса и знаете как выйти из подобной ситуации, пожалуйста, оставляйте комментарии. Нам очень интересно узнать ваше мнение.
