Виды и классификация измерительного инструмента

Приборы КИП – классификация

Оборудование КИПиА классифицируется по нескольким параметрам, основные из которых – это физико-технические характеристики и качественно-количественные показатели. То есть, измеряется влажность, температура, расход, давление и прочее. Отсюда и само название групп.

• Термометры.
• Манометры (измеряют давление).
• Расходомеры.
• Газоанализаторы.
• Уровнемеры.

Термометры являются одной из групп приборов КИПиА

Есть группа так называемых средств измерения:

• Замер излучения.
• Массы, твердости материала, плотности.
• Акустика.
• Замеряются электрические и электромагнитные качества.
• Физико-химический состав материала, его свойства.

В свою очередь, к примеру, термометры делятся на жидкостные, цифровые, с преобразование сопротивления, термоэлектрические. Сюда же можно отнести пирометры и тепловизоры.

Манометры также делятся на несколько подвидов: измеряется избыточное давление или его перепад, или абсолютная величина. По конструкции это механические, электроконтактные. Добавим сюда традиционные реле давления и тяганапоромеры.

Расходомеры – это более сложные приборы КИПиА, с помощью которых определяется масса или объем материала (среды). В этой группе достаточно широкий модельный ряд, зависящий от того, какой материал (среду) будет контролировать и измерять данный прибор.

Расходомеры – приборы для измерения массы или объема

• Вихревые, тепловые, электромагнитные, ультразвуковые, тахометрические, корреляционные, кориолисовые.
• С перепадом давления, с измерением перепадов уровня, замер обтекания.

То есть, каждый прибор подходит под определенные условия эксплуатации, в основе которого лежит именно материал или среда. Кстати, среда может быть только неэлектрической, потому что в блоке контроля (автоматики) любая величина преобразуется в электрический сигнал, который и подается на обработку. Но тут возникает вопрос, а как же с напряжением и силой тока в электрических приборах?

Все дело в том, что эти две величины не могут быть внесены в контроллер без предварительной обработки, где на выходе должен получиться аналоговый сигнал. Ведь напряжение в данном случае имеет показатель 220 В. А его в таком виде никакая автоматика не выдержит. Поэтому даже в электрических сетях устанавливаются датчики. То есть, в этом случае и сила тока, и напряжение становятся неэлектрическими величинами, конечно, через посредника – датчик.

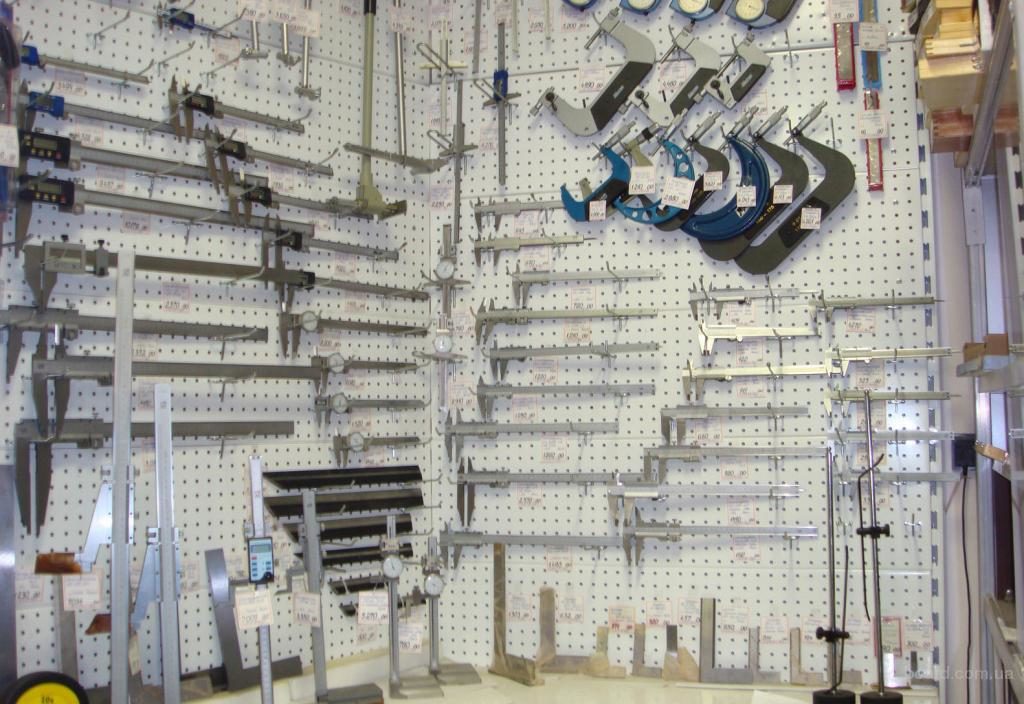

Хранение измерительных инструментов

1. Хранить измерительные инструменты необходимо в сухих и отапливаемых помещениях.
2. Для защиты от негативных факторов желательно помещать приспособления в индивидуальные футляры и тубусы.
3. Рекомендованная температура хранения — от +10 до +35 °С.
4. В воздухе не должны содержаться агрессивные примеси.
5. Перед отправкой на хранение измерительные поверхности разъединяют, а фиксаторы — ослабляют.

Фотография: хранение измерительных инструментов

Соблюдение вышеперечисленных правил помогает получить максимально точные результаты измерений и продлевает срок службы контрольных приспособлений.

Источники
https:/www.vseinstrumenti.ru/instrument/izmeritelnyj/articles/1089/
https//stanokcnc.ru/articles/kontrolno-izmeritelnye-instrumenty-osnovnye-vidy-meritelnykh-priborov-v-mashinostroenii/
https//www.rinscom.com/articles/vidy-izmeritelnykh-instrumentov/
https//stv39.ru/articles/?ELEMENT_ID=72272
https//onlineelektrik.ru/elaboratoriya/eizmereniya/chto-takoe-kipia-rasshifrovka-klassifikaciya-i-princip-raboty.html

Линейка измерительная металлическая

Линейка 1м STAYER «PROFI», 3427-100_z01

Трудно ошибиться, если предположить, что первым измерительным инструментом, с которым знакомится человек, это измерительная линейка, во всех своих проявлениях (портняжный метр, геометрический треугольник и т.д.).

Простота и доступность в использовании, делают её самым распространенным измерительным инструментом, правда для не очень точных значений.

При изготовлении поверхность линейки оснащают одной или двумя измерительными шкалами, а само производство и параметры регламентируются ГОСТом.

Согласно ГОСТа 427-75 от 1975 года (который актуален до сих пор), линейки должны изготавливаться со следующими пределами измерений:

• 150 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 1500 мм;
• 2000 мм;
• 3000 мм.

Внимательным ГОСТом, также регламентируется параметры наносимых миллиметровых, полусантиметровых, сантиметровых штрихов, а также диаметр отверстия под гвоздик.

Производят измерительные металлические линейки из стальной холоднокатанной термообработанной ленты с полированной поверхностью группы прочности 1П и 2П, с последующим гальваническим хромированием.

Нулевое значение шкалы ( начало отсчета) совпадает с одним из торцов, тогда как второй скруглен и оснащен отверстием (предположительно, под гвоздик, для удобства хранения).

Каждая пяти миллиметровая риска (в сантиметре), для удобства считывания, изготовляется немного выше, своих миллиметровых собратьев, а десятая делается еще выше и получает цифровое обозначение.

Просвет между поверочной плитой и плоскостью линейки, положенной на плиту шкалой вверх, не должен превышать 0,5 мм для линеек с длиной шкалы 150, 300, 500; 0,7- для линеек с длиной шкалы 1000 мм и 1 миллиметр просвета для линеек более одного метра.

Допускаемое отклонение размеров шкалы метровой металлической линейки- +/- 0,2 миллиметра.

Общие сведения

Измерительным прибором называют такое устройство, которое позволяет получить значение некоторой физической величины в заданном диапазоне. Последний задается с помощью приборной шкалы. А также технические приборы позволяют переводить величины в более понятную форму, которая доступна определенному оператору.

В настоящее время список измерительных приборов довольно широк, но большинство из них предназначается для контроля за проведением технологического процесса. Таким может быть датчик температуры или охлаждения в кондиционерах, нагревательных печах и других устройствах со сложной конструкцией.

Среди наименований измерительных инструментов есть как простые, так и сложные, в том числе и по конструкции. Причем сфера их применения может быть как узкоспециализированной, так и распространенной.

Чтобы узнать больше сведений о конкретном инструменте, необходимо рассмотреть определенную классификацию контрольно-измерительных устройств и приборов.

Как выбрать хороший штангенциркуль?

Основные достоинства штангеля — его точность измерений.

По этой причине хороший инструмент, в первую очередь, обязан быть изготовлен из прочного материала, иметь легко различимую разметку и переносить активное использование.

Популярностью у опытных мастеров пользуется именно нержавеющий штангенциркуль с выгравированными делениями из-за своей высокой устойчивости к коррозии и долговечности.

Главные принципы выбора:

• Длина – определяет диапазон измерений. Подбирается в зависимости от задачи. Для использования в быту будет достаточно инструмента на 125 мм, а для строительства дома, например, потребуется 5-метровый штангель.
• Шаг измерений. Грубо говоря, результат измерений точнее у моделей с наименьшим расстоянием между соседними делениями шкалы.
• Стоимость – нет необходимости покупать дорогостоящую модель для нечастого бытового использования, однако, хороший штангель дешевым быть не может. Мастерам же, у которых штангенциркуль – основной измеритель, лучше смотреть в сторону проверенных японских, германских и швейцарских моделей. Качественный штангенциркуль, особенно электронный – достаточно дорогостоящий инструмент, который покупается один раз, можно сказать, на всю жизнь. От этого и стоит отталкиваться.

Перед покупкой штангенциркуля следует убедиться в отсутствии люфтов между подвижной и неподвижной его частями, а также в совпадении нулевых отметок двух шкал при сведенных губках.

Технические характеристики инструментов для измерения размеров

Все они должны строго соответствовать ГОСТам. Каким именно? Это зависит от типа, конструкции, назначения приспособления. Опираясь на действующие межгосударственные стандарты, производители могут выпускать линейки, щупы и другие приборы по собственным ТУ, при условии, что качество готового изделия будет высоким.

Но у потребителей традиционно больше доверия к ГОСТам, которые стали своеобразным знаком качества, поэтому заводы-изготовители стараются всячески акцентировать внимание именно на них, указывая в рекламе, выбивая на корпусах и тому подобное. В общем же случае требования к устройству и характеристикам определяют:

В общем же случае требования к устройству и характеристикам определяют:

• типы измерительных инструментов – назначение, области формы, габариты и возможные допуски с предельными отклонениями;
• материал исполнения для текущего класса, в том числе и наносимые покрытия.

Проверка на соответствие осуществляется в процессе приемки, вместе с порядком упаковки и комплектации, перевозки и хранения, использования и утилизации.

Все рассматриваемые помощники призваны определить габариты заготовки, но они могут давать и неточные результаты – чаще всего из-за неправильного их использования. Приложить линейку не так, как нужно, проще, чем может показаться. Но также погрешности возникают из-за неисправностей, повреждений, дефектов, загрязнений приспособлений.

Измерители, применяемые в металлообработке

Наиболее распространенный универсальный измерительный прибор — линейка. Разметочной линейкой пользуются все специалисты, независимо от профиля. К более специфическому множеству мерных устройств относятся поверочные линейки. Их используют для выявления отклонений изделий по плоскости. Величину отклонений определяют с помощью калиброванных щупов — металлических пластин, толщина которых колеблется от 0,01 мм до нескольких мм. С помощью специальных линеек модельщики определяют усадочный размер горячих слитков.

В сфере металлообработки для измерения линейных характеристик используются два основных вида приборов:

• штриховой прибор с нониусом;
• микрометрический инструмент винтового типа.

Классы, виды, типы измерительного инструмента

В первую очередь все измерители классифицируют по характеру использования. Наиболее обширный класс – это универсальный инструмент. Сюда относят все приборы общего пользования – те, что применяются во всех отраслях и сферах деятельности.

Измерители общего назначения отличаются взаимозаменяемостью, их выдача осуществляется без ограничений. Приборы часто находятся в личном пользовании мастеров. Специальный инструмент – принадлежность отдельных производств и технологических комплексов. К этому классу относятся приборы, применяющиеся для измерения специфических параметров: гладкости поверхности, ее твердости. Могут использоваться для определения параметров отдельных изделий, например шестерен. Характер пользования и хранения таких средств, как правило, носит режимный характер. Например, в ракетостроении мерительные приборы ежедневно перед выдачей поверяются метрологами.

Кроме того выделяют:

• инструменты для измерения и разметки;
• ручной и механический инструмент;
• металлический, пластиковый и деревянный.

Различают виды измерительных инструментов по технологическому признаку, например слесарный инструмент. К этому виду относятся такие типы: штангенциркуль, микрометр, щупы, линейки поверочные и разметочные. Еще один вид – столярный инструмент.

Для давления и тока

Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.

Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.

Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро- , милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.

Хранение различных видов приборов линейно-угловых измерений

К таким приборам принято относить различные виды линеек и угломеров. Эти инструменты широко применяются в различных отраслях промышлености и хозяйственной деятельности, а потому не лишним будет узнать, как именно следует использовать и хранить инструменты данного вида.

Угольники поверочные и другое поверочное оборудование или измерительные приборы перед использованием должны быть размагничены. Как правило, если вы покупаете новый измерительный инструмент, то в его паспорте должна быть отметка о наличии или отсутствии в технологическом процессе производства такого этапа как размагничивание измерительного инструмента.

В процессе эксплуатации угольники и линейки рекомендуют класть и хранить в горизонтальном положении. Если изделие имеет специальный футляр для хранения, то хранить инструмент предпочтительнее всего именно в таком футляре. В противном случае, вы можете найти подходящий по размеру ящик из пластика или дерева и поместить в него поролон, пропитанный специальным маслом. Хранить такой ящик или футляр нужно непременно в сухом темном месте, во избежание образования конденсата, который может стать причиной образования ржавчины и деформации инструмента.

В оригинальных футлярах принять также хранить концевые меры длинны. Во избежание появления коррозии обязательно нужно использовать

Автоматические системы измерения параметров металлов

Измерительные приборы и оборудование механического типа целесообразно использовать на небольших участках работ.

Однако если речь идет о масштабном производстве, то необходимы контрольно-измерительные приборы и автоматика. Это специальные комплексы, которые состоят не только из машин, но и из программного обеспечения, которое управляет их работой.

Измерительные приборы и автоматика имеют такие преимущества:

• Высокая точность измерений;
• Самостоятельное задавание параметров машиной;
• Сведение к минимуму участия человека в процессе;
• Экономия времени;
• Возможность проводить измерения, не останавливая работу предприятия.

Измерительная машина с автоматикой – это гарантия бесперебойного производства качественной продукции. Как правило, такие агрегаты имеют небольшие размеры, они по своей конструкции напоминают руку робота. Это позволяет внедрять инновационные измерительные приборы на любые предприятия без затрат усилий и времени.

Виды измерительных инструментов

Уровень строительный представляет собой полую линейку с встроенной колбой с жидкостью и пузырьком воздуха, по перемещениям которого видно изменение положения линейки относительно земли. Он незаменим при выравнивании плоскостей пола, стен, потолка, а также при разметке.

Нивелир – оптический либо лазерный инструмент, создающий проекцию плоскостей в вертикали или горизонтали. Применяется не только в крупном строительстве, но и в бытовом ремонте, например при обшивке стен гипсокартоном или при выравнивании потолка.

Угломер – прибор из соединенных линеек, измеряющий угол между ними.

Теодолит выглядит как своеобразная увеличительная труба со шкалой, которая показывает угол в градусах, также применяется при строительстве.

Дальномер лазерный – современный аналог старой проверенной рулетке. Функция у него та же самая – измерение расстояния, осуществляется она путем проекции луча, длина которого до отражающего объекта фиксируется прибором.

Наиболее выгодное свойство такого измерителя – дальность до 250 метров и отсутствие необходимости в помощнике, который будет держать ленту.

Склерометр. Измеряет не габариты, а плотность. Его импульсное воздействие позволяет определить прочность железобетонной конструкции путем измерения прибором дальности отскока измерительного бойка от материала.

Курвиметр – некое колесо, закрепленное на рукояти, при его проходе по земле фиксируется расстояние, записываемое электроникой. Пригодится при ландшафтных и дорожных работах.

Чтобы лучше составить впечатление о внешних отличиях таких устройств, можно посмотреть фото измерительного прибора.

Навигация по записям

Современное производство немыслимо без измерительного инструмента, различные его виды используются повсеместно. С помощью измерительного инструмента осуществляется контроль за качеством продукции, за различными технологическими процессами производства. Измерительный инструмент используется в машиностроении, научных лабораториях, строительстве и в быту.

Измерительные инструменты – это средства измерений для предоставления результатов измеряемых физических величин в строгом диапазоне. Если инструмент помимо физических параметров позволяет определить находятся ли размеры объекта в пределах допустимых значений, то он является контрольно-измерительным.

Измерительные инструменты позволяют определить геометрическую форму и размер объекта, его плотность и упругость, прямолинейность и плоскостность.

Каждый измерительный инструмент имеет погрешность, потому что провести абсолютно точное измерение практически невозможно. Именно от значения этой погрешности зачастую зависит цена инструмента. Чем меньше погрешность , тем выше стоимость изделия. Но при использовании любого инструмента возможна ошибка в измерении. Такое происходит от неправильного использования инструмента, его неисправности или загрязнении. Так же ошибки происходят при загрязнении измеряемого объекта, при несоблюдении температурного режима. Чтобы снизить вероятность ошибки и уменьшить погрешность нужно соблюдать правила эксплуатации измерительного инструмента.

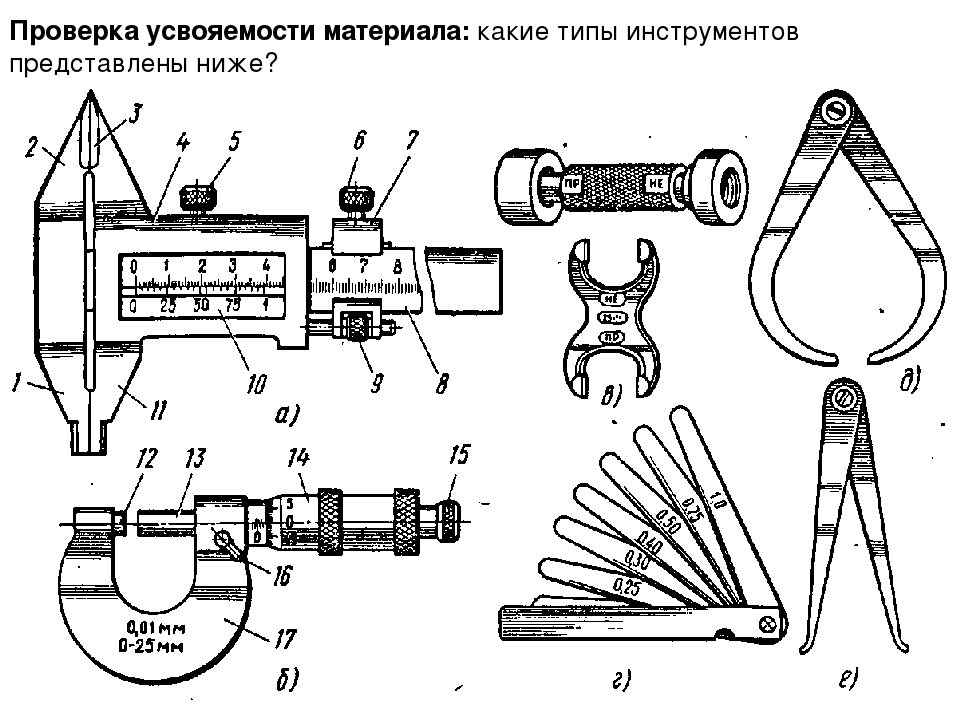

По ГОСТ измерительные приборы делятся на 8 групп:

• Калибры гладкие
• Калибры резьбовые
• Калибры комплексные и профильные
• Меры и поверочный инструмент
• Приборы, инструмент и приспособления нониусные
• Приборы, инструмент и приспособления механические
• Приборы, инструмент и приспособления оптикомеханические и электромеханические
• Пневматические приборы и приспособления

Первые 3 группы относятся к специальным типам измерительных инструментов, 5 следующих к универсальному типу. Универсальные инструменты используются для измерения разных линейных параметров изделия, независимо от его конфигурации.

Они включают в себя следующие широко распространенные виды измерительного инструмента:

1. Штангенинструменты, действие которых основано на применении нониуса, позволяющего отсчитывать дробные деления (штангенциркуль — применяется для высокоточных измерений наружных и внутренних измерений, а также глубины отверстий, штангенглубиномер — нужен для измерения глубины отверстий с высокой точностью, штангенрейсмас — используется для разметки деталей, глубины пазов и выемок).
2. Уровень, который позволяет измерить отклонение деталей конструкции по горизонтали и вертикали.
3. Микрометр, который позволяет с высокой точностью измерять малые размеры.
4. Нутромер измеряет размер отверстий, пазов и других внутренних поверхностей.
5. Угольники и угломеры, позволяющие визуализировать и измерять углы.
6. Щупы, предназначенные для контроля зазоров между поверхностями.
7. Шаблоны, в зависимости от вида, используемые для измерения радиуса поверхности или шага профиля резьбы.

Также к универсальным измерительным инструментам можно добавить привычные линейки и рулетки. К специализированным измерительным инструментам относятся различные калибры, которые предназначены для проверки правильности размеров и форм изделий и позволяют установить, что изделия соберутся друг с другом, а сборка будет правильной. Калибры позволяют измерить какой-то один определенный размер изделия. Они не измеряют фактический размер, а позволяют проверить, что изделие не вышло за пределы указанных в чертеже границ.

Торговый дом «Квалитет» предоставит Вам широкий ассортимент всех видов измерительного оборудования.

Инструменты для конкретных измерительных задач

Подобрали несколько типов , предназначенных для конкретных измерительных задач.

Клинок

Наковальня и шпиндель микрометров фигурой лезвия, позволяет измерять труднодоступные размеры, такие как диаметр узкой внешней канавки.

Позволяет измерять труднодоступные размеры

Дисковый (вращающийся)

Измерительные поверхности дисковых микрометров выглядят в форме диска, то что дает измерять скрытые элементы, такие как зубья шестерни.

Этот инструмент подходит для измерения и показания длины касательно корней цилиндрических и винтовых зубчатых колес.

Дает возможность измерять скрытые элементы, такие как зубья шестерни

Трубный

Трубные нужны с целью замера толщины стенок труб.

Измерительная плоскость наковальни сферически изогнута, а не плоская, что позволяет осуществлять точечный контакт с измеряемым предметом.

Также доступен инструмент со сферическими наковальнями и измерительными поверхностями шпинделя.

Трубные измеряют толщину стенок труб

С винтовой резьбой

Микрометрическая головка с винтовой резьбой используются для замера диаметра шага винта.

Заостренный шпиндель и двойная наковальня предназначены для контакта с резьбой винта.

Используются для измерения диаметра шага винта

V-образной наковальней

Микрометры с V-образной наковальней полезны для замера наружного диаметра режущих головок с помощью трех канавок, таких как спиральные сверла или развертки.

Для замера наружного диаметра режущих головок

Для листового металла

Горловина делает инструмент идеальным для измерения толщины большого куска листового металла от края.

Для измерения толщины листового металла

Для измерения бумаги

Инструмент для измерения бумаги представляет собой дисковый вид не вращающегося типа, предназначенный для точного измерения толщины бумажного, картонного, резинового или пластикового листа.

Также включает в себя диски и шпиндель который не вращается. Это снижает риск сжатия измеряемого предмета.

Для измерения толщины бумажного, картонного, резинового или пластикового листа

Микрометр механический

Механические микрометры, являются универсальным инструментом, для точных измерений контактным методом. Точность измерения микрометров — от 0,002 до 0,05 миллиметра (в зависимости от параметров измерения и класса точности).

Конструкция механического микрометра

Конструктивно, механический микрометр, представляет собой скобу, подковообразной формы.

С одной стороны скобы размещается измерительная пятка, а с другой, собственно механизм микрометра ( стебель).

Стебель состоит из:

• барабан с трещоткой;
• микрометрический винт;
• стопор.

Главные элементы измерительного устройства, это микрометрический винт и микрометрическая гайка.

Винтовая микрометрическая пара преобразовывает угловое перемещение барабана в линейное перемещение микрометрического винта.

Полные обороты отсчитываются по шкале, нанесенной на стебле микрометра, а доли оборота, отсчитывают по круговой шкале нанесенной на барабан.

Из-за трудности изготовления точной винтовой пары на большой длине, оптимальным считается перемещения винта в гайке только на длину не более 25 миллиметров.

По этой причине, для измерения, изготовляют несколько типоразмеров микрометров, с шагом 25 миллиметров:

Предельный диапазон измерений самого большого микрометра заканчивается на трёх метрах.

При измерении длин более 25 миллиметров, применяется микрометры со сменными пятками, а установка такого микрометра на ноль производят при помощи концевых мер.

Измерение микрометром

Деталь зажимают между измерительными плоскостями, применяя постоянное осевое усилие которое обеспечивается храповым механизмом (трещоткой).

Вращение микровинта следует прекратить после трёх щелчков.

При измерении с помощью механического микрометра, правильно, удерживать его за скобу.

Выставленный размер на микрометре можно зафиксировать, а после измерительных работ необходимо поверить инструмент при помощи эталона.

голоса

Рейтинг статьи

Правильное использование и хранение штангенциркулей

Для того, чтобы штангенциркуль служил вам долгие годы, а то и десятилетия, вам стоит следовать элементарным правилам эксплуатации и хранения. Все штангенциркули, купить которые вы можете в нашем интернет – магазине, соответствуют стандартам ГОСТа, а потому продаются в оригинальном футляре, который производитель разработал специально для того, чтобы инструмент хранился в соответствии с существующими требованиями, а именно:

• штангенциркуль следует хранить в сухом темном месте;
• избегать контакта с влагой;
• препятствовать образованию конденсата и т.д.

Кроме того, для того, чтобы средство измерения давало максимально точные результаты, его следует протирать сухой мягкой тряпочкой (лучше фланелевой или флисовой), для того, чтобы удалить все возможные загрязнения. Если вы часто пользуетесь штангенциркулем, то он не требует какой-либо дополнительной защиты, но если инструментом вы пользуетесь время от времени и он подолгу лежит в футляре, то его необходимо еще и протирать машинным маслом. Если оригинальный футляр был утрачен, по тем или иным причинам, то нужно хранить инструмент в отдельном ящике, вдали от солнечных лучей и влаги. Также не стоит ронять штангенциркуль, так как деформации и трещины могут повлиять на точность измерений.

Аналогичные условия эксплуатации должны быть и у штангенглубиномеров, купить которые вы можете в нашей компании в специальном футляре для хранения от завод – производителя.

Классификация контрольно-измерительных приборов по назначению

По назначению технические рабочие приборы делятся на показывающие, самопишущие, сигнализирующие, регулирующие и измерительные автоматы.

Показывающие — приборы, по которым только отсчитывают измеряемую величину в данный момент времени.

Самопишущие (регистрирующие) приборы снабжены уст­ройством для автоматической регистрации (записи) значения измеряемой величины за все время  работы  прибора.  Они дают возможность получить данные для последующего анализа работы объекта или хода технологического процесса путем обработки картограммы прибора. Самопищущие приборы могут иметь также показывающее устройство, в этом случае они одновременно явля­ются показывающими и самопишущими.

Сигнализирующие приборы имеют специальные приспособления для включения световой или звуковой сигнализации при достижении  измеряемой  величиной  заранее заданного  значения.

Регулирующие приборы имеют специальное устройство, предназначенное для автоматического поддержания измеряемой величины на заданном значении или для изменения ее по заданному закону. Такие приборы могут иметь показывающее или реги­стрирующее устройство или одновременно и то и другое.

Измерительные автоматы — это приборы с устройством, выполняющим по результатам измерения определенную работу, согласно установленной для них программе. Их применяют при взвешивании и дозировке жидких и сыпучих веществ, управлении работой технологического оборудования, сортировке продукции и других операциях.
