Как сделать водяной уровень своими руками

Описание строительного гидроуровня и его назначения

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.

Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений

При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем. В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей

Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже

В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.

Это интересно! Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.

Это интересно: Уровень строительный, пузырьковый – какой лучше, сколько стоит, как выбрать?

Плюсы и минусы

Чтобы успешно пользоваться устройством, необходимо знать его сильные и слабые стороны. К плюсам относят следующие особенности:

• Бюджетная стоимость и неприхотливость при использовании и хранении.
• Удобство. Работе не мешают перегородки и стены сложной формы (например, с нишами или выступами).
• Точность измерений. Она достаточна для качественного выполнения работ.

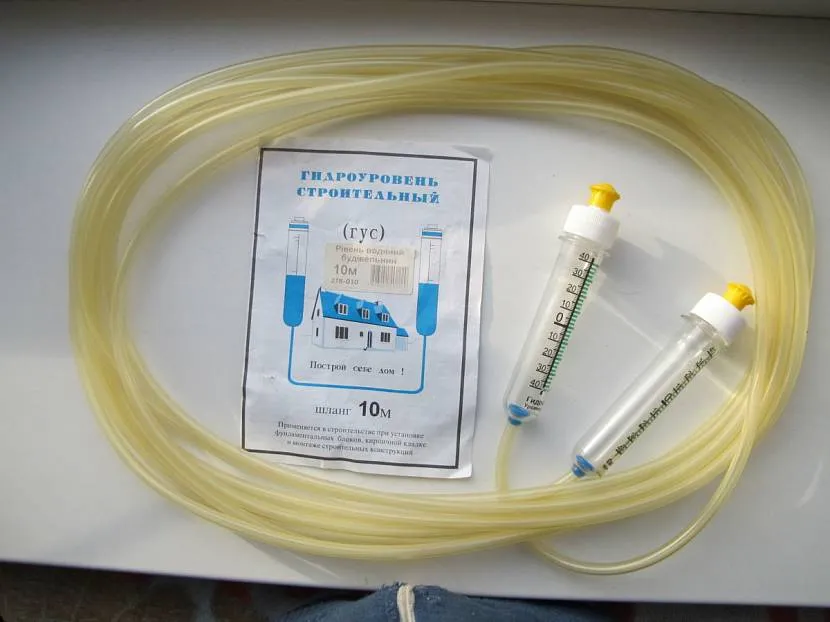

Уровень заводского изготовления Источник instrumentgid.ru Имеются и некоторые минусы:

• Для измерений нужно два человека. Делать отметки в одиночку можно только на небольшом расстоянии.
• При долгой работе воду приходится доливать; заправка осложняется, если шланг очень длинный.
• Зимой на улице вода может замёрзнуть; прибор приходится периодически отогревать в теплом помещении.

Подготовка к использованию

Хотя в работе гидроуровень очень прост, но все же требует к себе аккуратности и внимания. Перед началом работы надо провести некоторую подготовку, а именно: пропустить через трубку мыльный раствор, чтобы избавиться от маслянистой жидкости внутри, наличие которой может искажать показатели. Потом наполнить систему водой. Жидкость можно окрасить каким-либо пищевым красителем или марганцовкой для лучшего результата измерений. Как вариант используют кипяченую или дистиллированную воду. Для работы при отрицательных температурах использовать незамерзающую жидкость.

Наливать воду прямиком из крана не рекомендуется, потому что там может быть много пузырьков воздуха. Существует два способа наполнения шланга:

1. Набрать воду в ведро и поставить его на возвышенность (оптимально 2 метра). На дно ведра положить один конец уровня, а через второй потянуть воду, чтобы она свободно потекла.
2. Один конец с колбой опустить как можно ниже к земле, а в отверстие второго вставить воронку и равномерно из ковша влить в систему воду.

После этого следует проверить трубки на наличие воздуха. Для этого складываем трубку пополам концами вверх, прижать их друг к другу, легонько постучать по трубкам — пузырьки воздуха после такого воздействия поднимутся вверх и выйдут потихоньку своим путем.

https://youtube.com/watch?v=BiaiMJmWPu4

Работа с лазерным уровнем

Для начала самодельный измерительный прибор следует правильно установить, для чего, используя имеющийся в конструкции пузырьковый уровень, следует качественно выставить опору таким образом, чтобы вращающаяся площадка находилась в горизонтальном положении. То есть, в случае, когда работы производятся на улице, заостренная опора вбивается в грунт. Если же строительные операции выполняются на строительном объекте прибор выстанавливается при помощи треноги или подручных материалов.

После включения лазерной указки, на стене будет фокусироваться искомая точка, которую следует отметить карандашом. Поворачивая прибор, аналогичным образом отбиваются другие точки, соединяя которые можно получить искомую горизонтальную линию. Однако, следует понимать, что подобная методика измерений справедлива лишь в том случае, когда, луч излучаемый указкой будет находиться в горизонтальной плоскости. То есть перед тем как пользоваться самодельным уровнем, следует произвести его юстировку, или иными словами настройку.

Для этих целей, между излучателем (в зоне выхода луча) и проецируемой точкой на стене следует установить (можно удерживать в руках) ровную рейку, в качестве которой можно использовать профиль для гипсокартона. И расположив обычный пузырьковый уровень, посредине такой рейки следует удостовериться в ее горизонтальности. А в случае отклонения, излучатель следует откорректировать таким образом чтобы луч откладывался строго горизонтально. Выполнить это можно подтягивая или ослабляя удерживающие указку кабельные стяжки, ведь за счет резиновой прокладки она будет изменять свое положение, что позволит добиться желаемого результата.

Следует отметить, что указанную манипуляцию следует производить после каждой новой установки прибора (например, при переносе). Тогда как при проведении замеров и проецировании точек горизонтальной плоскости (путем поворота основания) следует использовать имеющийся в конструкции пузырьковый уровень, постоянно проверяя горизонтальность площадки.

Корпус под лазерный уровень своими руками может быть изготовлен и по другой методике, для чего в широкую емкость с водой (таз, ведро) укладывается пенопласт с несколько меньшими размерами по площади (чтобы мог свободно плавать). К поверхности пенопласта фиксируется преобразованная по вышеописанной методике указка, после чего емкость устанавливается в центре комнаты, и выполняются требуемые измерения. Для возможности корректировки и проецирования горизонтального луча, фиксировать указку к пенопласту лучше всего при помощи обычного пластилина.

И хотя указанный метод может показаться неудобным, все же таким образом можно получить более точные измерения. Ведь при каждом повороте устройства, пенопласт на поверхности воды будет сам занимать горизонтальное положение. Однако также как и в первом варианте перед измерениями следует выполнять юстировку самодельного прибора.

Удачных и точных вам измерений!

Выравнивание фундамента по горизонту раствором после заливки?

• Некоторые тонкости при возведении фундамента
• Исправляем погрешности
  • Боковые стороны фундамента
  • Верхняя поверхность
• Список инструментов и материалов

Как выровнять фундамент по уровню? Этим вопросом задаются в тот момент, когда фундамент уже залит, но его поверхность не выглядит идеально ровной. Как мы знаем, для того чтобы построить дом, нужен крепкий фундамент. Современные требования к нему достаточно жесткие.

Схема выравнивания фундамента.

Каждая из четырех поверхностей фундамента должна иметь максимально ровную поверхность.

При возведении жилых домов чаще всего делают ленточный фундамент. Прежде чем заливать его цементным раствором, на дно вырытой траншеи насыпают гравий.

Он станет своеобразной песчаной подушкой, которая позволит добиться ровной поверхности. Многие ошибочно считают, что раз эта часть фундамента скрыта от глаз делать ее ровной не нужно. Это не верно.

Дело в том, что, если все четыре стороны будут ровными, они будут иметь одинаковую толщину, а это даст максимальную прочность фундаменту. Обычно толщина воздушной подушки должна быть около 40-60 см.

Тот факт, кокой толщины должен быть слой засыпаемого гравия, во многом зависит от самой почвы, на которой планируется возведение дома.

В отношении боковых сторон фундамента ровной поверхности можно достичь, используя качественно выполненную опалубку.

В этом случае вы не рискуете получить неровные стены основания дома. Если же все-таки так получилось, что поверхность вышла неровной, то это всегда можно исправить.

Ниже будет описан подробный метод о том, как это сделать.

И самое главное, та часть фундамента, на которую будет укладываться рубероид в качестве гидроизоляции, просто обязана быть ровной.

Иначе из-за неплотного прилегания гидроизоляции начнется постепенное разрушение всего здания.

Поэтому, после того как фундамент будет готов, необходимо еще раз произвести замеры и, если нужно, провести дополнительное выравнивание.

Как пользоваться гидроуровнем при строительстве фундамента

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений

Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений.

Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень.

Он представляет собой длинный тонкий шланг.

Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена.

Как сделать гидроуровень своими руками из подручных средств

Чтобы сделать гидроуровень из подручных средств, понадобится воспользоваться прозрачной трубкой из ПВХ, диаметр которой не должен быть менее 8-10 мм. Если стремитесь получить прибор, который будет полностью похож на производственный, то понадобится также два шприца. Дальнейшие действия по изготовлению самодельного гидроуровня имеют следующий вид:

1. Очистить шланг мыльным раствором, чтобы удалить остатки производственного масла. Мыльный раствор также сделает внутренние стенки гладкими, что положительно повлияет на устранение воздушных пузырьков
2. Расширить отверстия шприцов до наружного диаметра шланга. Соединить шприцы со шлангом при помощи герметика или клеевого пистолета
3. Поршни извлечь из шприцов. Образовавшиеся отверстия можно закрывать при помощи скотча после наполнения инструмента водой
4. Самодельный гидроуровень готов к использованию

Если нужно сделать гидроуровень максимально быстро, тогда понадобится только прозрачный шланг. На концах шланга ставятся отметки маркером во время калибрования. После этого инструмент готов к применению. Как сделать прибор своими руками, показано на видео.

https://youtube.com/watch?v=E4vFlMQFBA4%3F

Гидроуровень хотя и является заменимым инструментом, однако он пользуется популярностью даже сегодня. Если планируется пользоваться измерителем при минусовых температурах, тогда в качестве жидкости нужно использовать незамерзайку для авто или спирт. Антифриз или тосол использовать нельзя, так как эти жидкости являются токсичными. Нельзя также хранить прибор с залитой жидкостью длительное время, и поэтому после применения следует сливать воду. Хранить измерительный инструмент необходимо вдали от солнца. Имея в наличии этот примитивный измеритель, всегда можно легко, быстро и правильно выровнять горизонтальную плоскость.

Публикации по теме

Учимся делать измерения разными видами микрометров

Индикаторная отвертка и ее применение

Учимся правильно пользоваться пузырьковыми строительными уровнями

Дальномер лазерный интересный принцип работы и критерии выбора

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле

При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки

После этого зажимают один конец пальцем или загибают.
Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

• Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
• Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
• Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Всех приветствую! Мы живём в век нанотехнологий, но иногда приходится «спускаться на землю» и брать в руки древние измерительные инструменты. Расскажу, как работать с гидроуровнем, который необходим, чтобы измерить соотношение различных предметов в пространстве относительно заданной горизонтальной плоскости, иначе говоря, «пробить горизонт» (строительный сленг). С помощью гидроуровня можно проверить кладку возводимых стен дома, проверить уровень полов или потолка в квартире, выставить опалубку при фундаментных работах, выставить в один уровень по периметру участка заборные столбы и многое другое.

Состоит гидроуровень из прозрачного шланга с пластиковыми колбами, одевающимися на концы шланга. На колбах должна быть разметка. Многие строители работают и без колб с разметкой, а просто с прозрачным шлангом с водой, но это не совсем верный подход к серьёзному делу, так как нет привязки к разметке.

Работает гидроуровень по закону сообщающихся сосудов с однородной жидкостью и одинаковым атмосферным давлением над сосудами.

Преимущества и недостатки строительного гидроуровня

Среди плюсов строительного гидроуровня можно назвать:

— доступная цена;

— работать может не профессионал;

— простота в работе;

— рукав имеет гибкость и большую длину, что даёт возможность сделать метки в различных местах, в не просматриваемой зоне;

— захватывает большие отрезки;

— непривередлив инструмент в хранении, достаточно намотать на барабан и держать в любых климатических условиях;

— продолжает показывать точные данные, после того как на него могли наступить.

Минусы:

— тяжело работать в маленьких помещениях из-за большущей длины;

— не переносит перегрева;

— наличие пузырьков затягивает начало работы;

— не во всех плоскостях применяется, только в горизонтальных;

— работать на невидимых объектах надо только с помощником;

— при температуре ниже 0 град по С, с водой не используется – замерзает;

— кишка 30 м представляет трудности при заправке;

— при каждой новой работе, процедура с закачкой жидкости повторятся;

— нет возможности близко работать с отопительными или горячими приборами.

Устройство и принцип работы

Гидроуровень работает по принципу закона Паскаля. Закон описывает поведение жидкости в сообщающихся сосудах, но для практических целей нет необходимости узнавать плотность, давление и считать формулу.

Водный уровень использует главный вывод из закона: если жидкость однородная, то в сообщающихся сосудах она устанавливается на одном уровне. Выравнивание происходит под действием атмосферного давления.

В строительной практике и при отделочных работах используют гидроуровни, произведённые промышленным способом. Роль сообщающихся сосудов играет гибкий прозрачный шланг со средней длиной 15 м, изготовленный из ПВХ. С обеих сторон он заканчивается измерительными ампулами с миллиметровой шкалой и резиновыми заглушками, не дающими проливаться воде. Устройство промышленного производства вести около 1 кг (в пустом виде).

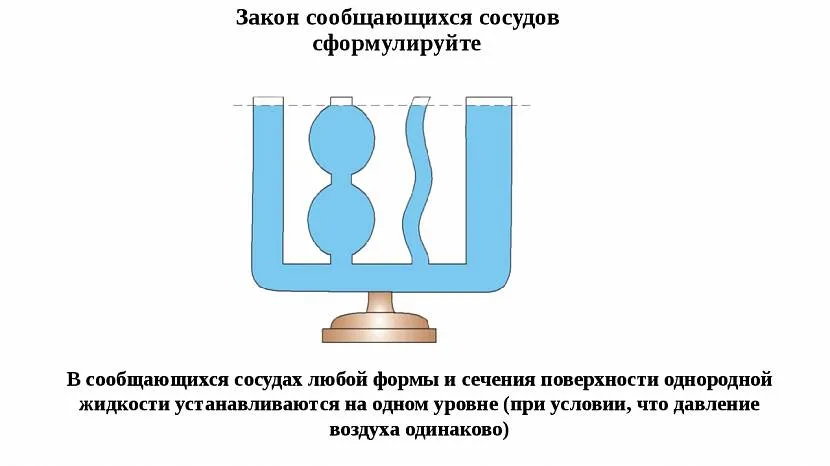

Немного школьной физики Источник infourok.ru

Для домашних целей такое устройство малопригодно. Производители нередко делают шланг неоправданно тонким, что затрудняет измерения, так как горизонт стабилизируется слишком долго. По окончании ремонта (строительства) такой девайс гарантированно долго не найдёт применения.

Намного практичнее приобрести только шланг ПВХ достаточного диаметра и длины. Выйдет дешевле, на точности измерений никак не отразится, а потом его можно использовать в хозяйстве.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине

Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником

Один из вариантов крепления гидроуровня для отбивки фундамента.

Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая о. Затем концы трубок зажимают. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

Измерение разности высот углов фундамента.

Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой

При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот

Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается. поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой

Для предотвращения погрешностей нужно пользоваться именно относительными изменениями

Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам

При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции». Все отклонения указаны для отметок по высоте

Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича .

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

• небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
• несколько 5-ти кубовых разовых шприцев;
• острый нож;
• бутылка воды;
• жидкое мыло;
• гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу. Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг

При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро

Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Как пользоваться гидроуровнем — обучаемся применению разными способами

Строительный гидроуровень, как и любой другой измерительный инструмент, перед применением нуждается в подготовке. Эта подготовка включает в себя заправку прибора жидкостью. Заливаемая жидкость в виде обычной воды предварительно окрашивается в яркий цвет, что повышает точность измерений. Окрашивание воды в яркие цвета не является обязательным условием, но это положительно влияет на точность измерений.

Это интересно! Если прибор не новый, то перед его эксплуатацией нужно промыть мыльным раствором шланг. Это повысит точность проведения измерительных работ.

При заливании воды внутрь прибора нужно смотреть, чтобы в шланге не образовывались пузырьки воздуха. Их присутствие недопустимо, так как это приведет к получению неточных данных. Заливать воду нужно до момента, пока вся трубка не заполнится водой, и при этом будут отсутствовать воздушные пузырьки. Как правильно заливать жидкость в прибор, показано на схеме ниже.

После того, как прибор будет заполнен водой, можно приступать к его калиброванию. Калибровка нужна для того, чтобы получить точные результаты. Процедура представляет собой совмещение двух колб друг с другом, и доливание воды до совмещения на одинаковом значении.

Этим значением является нулевая отметка, но вовсе не обязательно заполнять колбы водой до совмещения жидкости на нулевом показателе. Для этого подойдет любое значение, которое нужно обязательно запомнить. В этом и заключается весь процесс калибрования гидроуровня. Когда прибор готов к применению, рассмотрим первый вариант его использования:

Подносим первый резервуар к поверхности, и совмещаем уровень воды на нулевом значении с предварительно нанесенной отметкой на стене. Эта отметка устанавливается в зависимости от выбранной высоты монтажа потолка или уровня заливки бетона Один человек после совмещения резервуара на нулевом значении с отметкой на стене должен удерживать ее в неподвижном состоянии Второй человек перемещается на другую поверхность, где необходимо выровнять плоскость. Эта отметка будет соответствовать по высоте с той, которая предварительно выбрана на первой стенке

Для этого прикладывается колба к стенке, и перемещается до момента, пока вода в колбе не установится на нулевом значении При перемещении важно контролировать, чтобы трубка не изгибалась, что очень часто случается, если используется прибор с длинным шлангом После этого делается отметка на стенке маркером или мелом, и получаем две точки, расположенные в одной плоскости. После этого нужно провести прямые линии по периметру, и соединить их. Как видно, пользоваться этим прибором вовсе не трудно

Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:

Как видно, пользоваться этим прибором вовсе не трудно. Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:

1. Запоминаем значение, на котором уравновесилось значение жидкости в обоих резервуарах (например, +3) при калибровании
2. Подносим первый резервуар к поверхности, и совмещаем с предварительно поставленной отметкой на стене колбу на том значении, которое было зафиксировано при калибровке (т.е. +3)
3. Один человек держит первый резервуар, а второй перемещается к другому объекту, и прикладывает колбу к стенке, и добивается, пока жидкость в колбе не достигнет отметки +3
4. После этого ставится пометка на стенке

Принцип измерения по второму способу полностью аналогичен первому, за одним небольшим исключением — необходимо запомнить значение уровня жидкости при калибровке. Именно от этого значения зависит точность результатов.

Это интересно! Если задаетесь вопросом, как пользоваться гидроуровнем одному человеку, то здесь все достаточно просто. Для этого следует воспользоваться скотчем или гвоздем. С их помощью фиксируется первая колба после совмещения с предварительно-поставленной отметкой на стене. Зафиксированная колба остается на месте, и мастеру необходимо переместить на другую поверхность, где и осуществляется нанесение второй отметки.

Правильная подготовка к работе с гидроуровнем

Для работы с гидроуровнем требуются следующие инструменты:

• Водяной уровень;
• Лейка, ковш, емкость для жидкости;
• Воронка;
• Карандаш заточенный;
• Рулетка и линейка;
• Скотч;
• Краситель для жидкости, на ваше усмотрение;
• Помощник.

Прежде чем начать работать с гидроуровнем, его рекомендуется тщательно промыть мыльным раствором, чтобы загрязнения не повлияли на точность работы приспособления. После, шланг аккуратно наполняют водой.

Способ первый:

1. Шланг прибора тщательно расправляют, так чтобы не было ни одного залома;
2. Набирают любую емкость чистой водой, это может быть банка, бутылка или ведро;
3. Размещают его на возвышенности;
4. Один конец водяного уровня помещают на дно емкости с жидкостью;
5. Жидкость протягивают через второе отверстие шланга.

Способ второй:

1. Один конец с колбой опускают максимально низко к земле;
2. В отверстие второго конца вставляют воронку;
3. Равномерно ковшом наливают в гидроуровень чистую воду.

Наполнять водяной уровень также можно сразу из под крана. Но при таком способе в шланг с водой проникают пузырьки с воздухом. И довольно сложно правильно отрегулировать поток воды, для того чтобы от них избавиться. Есть такие мастера которые используют кипяченую воду для того чтобы наполнить шланг уровня. Потому что в кипяченой воде содержится намного меньше кислорода. Еще жидкость можно красить марганцовкой и пищевым красителем. Для того чтобы максимально упростить визуальную работу. Емкости прикладывают друг к другу и добиваются идеального совпадения уровня воды. При помощи специального фиксатора отмечают данное значение. Это и есть нулевой уровень, когда емкость будет находиться в одной горизонтали с поверхностью земли. После того как прибор заполнен водой, закрепляют колбы и перекрывают краны на них.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду

При этом важно лить воду равномерно, без резких повышений напора воды

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении. Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте

Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало

В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.
