Колка дровоколом
Сегодня городские, да и сельские владельцы домов частного сектора, которые отапливаются дровами, в основном не занимаются колкой дров самостоятельно, а предпочитают покупать уже нарубленные поленья или приглашают мастера для этой работы.
Колотые дрова стоят на порядок дороже, чем бревна-кругляки, и приглашенный дровосек также захочет получить за свой тяжелый труд приличную сумму, но многие готовы переплачивать, только бы не заниматься этой для некоторых непосильной работой.
Но не все, кто нуждается в дровах, знают, что можно расколоть чурбаки, придерживаясь определенных стандартов и не прилагая при этом особых усилий. Для этого и предназначен специальная механизированная установка — дровокол. Главным рабочим инструментом в нем является специальный конус, на котором нарезана резьба. Вращение на него передается с помощью ременной передачи от электрического или бензинового двигателя.

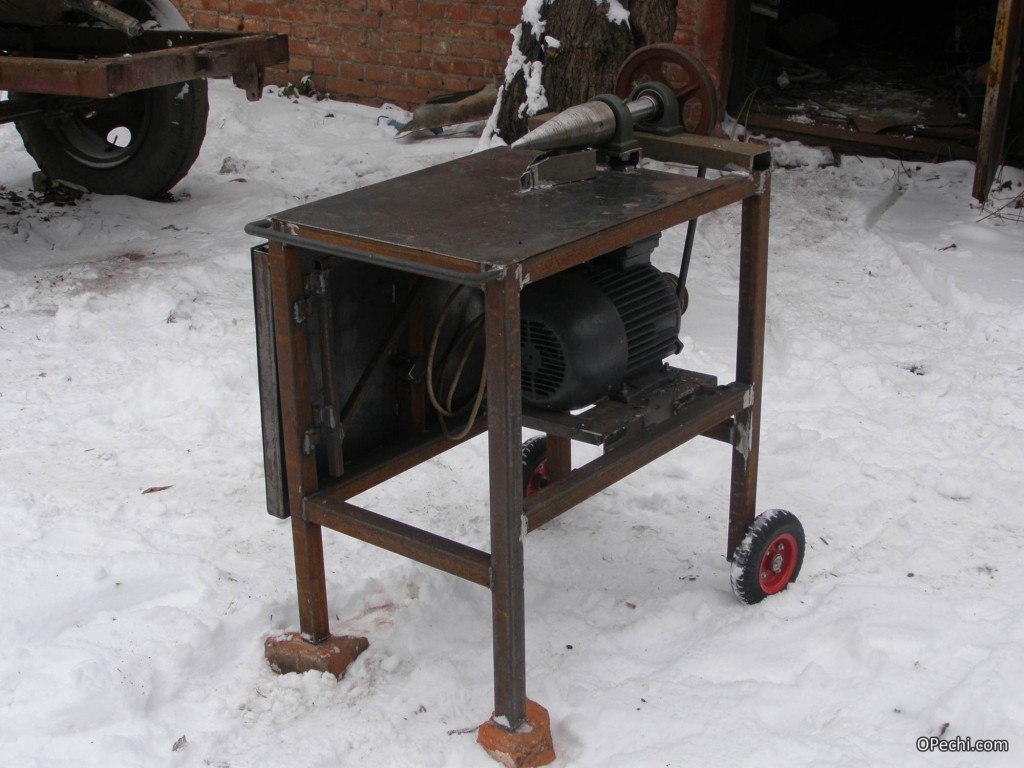

Такой дровокол будет хорошим помощником по хозяйству
Сама по себе эта конструкция очень проста. Главное — найти все необходимые для нее элементы. Обычно такие металлические детали, как конус, заказывают у хорошего токаря. К слову сказать, особая точность в размерах при его заточке не требуется, и поэтому мастер должен изготовить деталь достаточно быстро.
Главный рабочий инструмент механического дровокола — конус или «морковка»
Если есть навыки работы с «болгаркой», то можно попробовать сделать конус самостоятельно. Для этого нужно приготовить подходящую металлическую болванку и снять с нее лишний металл, сводя заготовку к нужной форме. Для удобства такую болванку устанавливают на место, где должен быть установлен конус, т.е. чтобы она вращалась, тогда металл будет сниматься равномерно. Затем на конусе нарезается резьба с шагом пять-семь миллиметров и глубиной в два-три миллиметра.
Хороший токарь по этим размерам без труда его изготовит
Для работы такого дровокола используют электрический двигатель или же работающий на бензине. Последний из них, конечно же, экономнее и практичнее, так как не привязан к наличию электроэнергии и может использоваться в любом месте, но вот подбор, установка и отладка его – дело более хлопотное. Мощность двигателя для работы этого прибора должна быть не менее трех киловатт.
При изготовлении передачи для вращения конуса дровокола, сделанного своими руками, следует учитывать, что оптимальная угловая скорость должна быть от 400 до 600 оборотов в минуту. Если установить чрезмерно маленькие обороты, то работу придется делать гораздо дольше, так как снизится производительность установки. Слишком большая скорость – будет велик риск заклинивания или даже получения травмы. Цепную или ременную передачу (редуктор) в целях безопасности необходимо закрыть металлическим кожухом.
Иногда двигатель размещают и непосредственно на площади верстака
Для устойчивости на панель стола устанавливают опоры от карданного вала отечественных «Жигулей», которые послужат в данном случае опорой для подшипников, в которых установлен и вращается вал конуса.
Работает этот механизированный дровокол по простому и понятному принципу. Полено вручную подставляют к вращающемуся конусу, он вворачивается в древесину и расщепляет ее. Если нужно одну из получившихся частей расколоть еще на две или три поленца — это тоже быстро поможет сделать дровокол, только стоит приставить к нему нужное место полена. Процесс работы с этим прибором можно хорошо рассмотреть и изучить на представленном ниже видео.
Лучше всего этот прибор установить рядом с дровяником, чтобы можно было сразу складывать расколотые дрова под крышу.

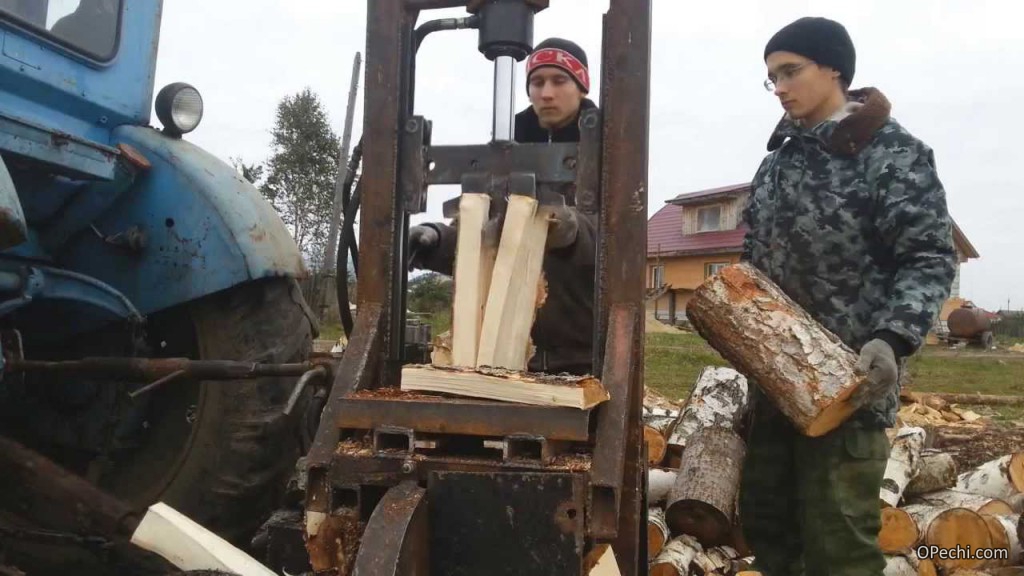

Дровокол гидравлический своими руками
Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.
В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.
В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра
Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием
Вот так может выглядеть готовая модель.
Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.
Основные детали и узлы устройства представлены на сборочной схеме.
Здесь:
- станина;
- колун (нож);
- колеса (опционально, при необходимости периодически перемещать станок);
- каретка, толкающая чурку на нож;
- гидравлический цилиндр;
- распределитель гидравлического типа с рычагом, он приводит станок в действие;
- гидравлический насос (модели НШ-32);
- бак для заливки жидкости (масла), объем 32 л;
- приводной вал гидравлического насоса с карданом;
- кожух приводного вала;
- двигатель электрический (модель АИР80В2);
- поворотная площадка;
- шкив ведущий;
- шкив ведомый;
- приводной ремень.
Вот так в этой модели может выглядеть станина.
Узел каретки.
Поворотная площадка.
Передаточный механизм.
Устройство в сборе.
В этом видео описано изготовление самодельного гидравлического дровокола.

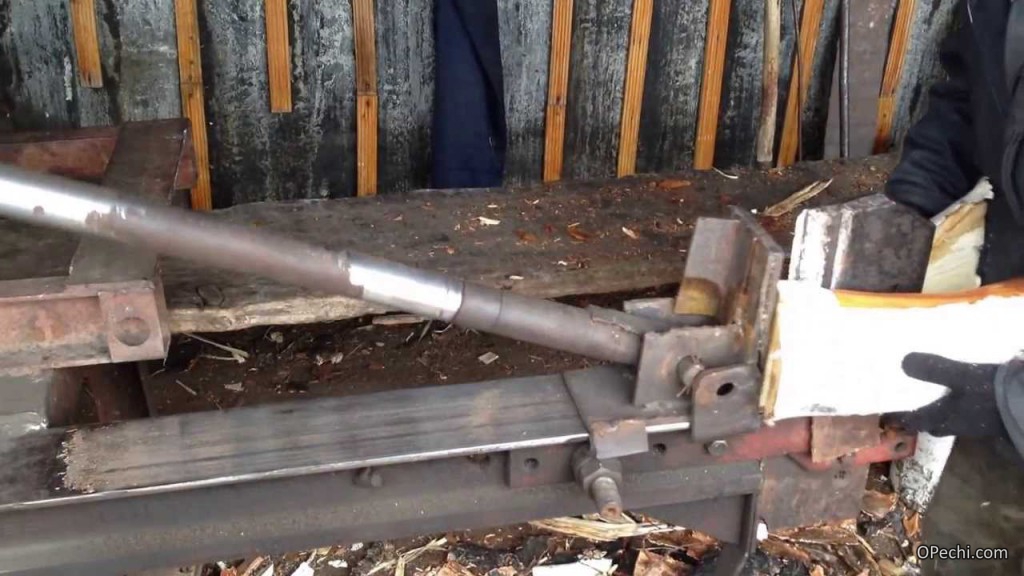

Колун механический
Сейчас выпускаются механические колуны оснащенные пружинным механизмом. Привод ручной, но пружина забирает на себя часть нагрузки, что сильно упрощает процесс колки дров.
В сети можно встретить фото самодельных колунов, которые мастера изготавливают своими руками. Это вполне возможно, если хочется не только наладить работу без серьезных усилий, но и сэкономить. Действие устройства заключается в том, что человек замахивается, целясь в полено, оно раскалывается, а механизм возвращается в исходное положение.
Если возникает вопрос, как сделать колун самому, то это не так сложно. Понадобится чертеж и общее понимание принципа действия. Нужно будет собрать конструкцию наподобие штатива из железного уголка или швеллера. К нему присоединяются элементы – распорки, для дополнительной устойчивости.
Определяется уровень, на котором оптимально будет разместить движущуюся балку либо монорельс, к которому с одной стороны будет прикреплен сам дровокол примерно 35 килограммов веса. Под ними как противовес крепится пружинный механизм, обеспечивающий движения типа махов вверх и вниз. Нелишним станет оснащение механизма колесиками, для облегчения его перемещения.
Для того чтобы делать такие колуны своими руками, потребуется выточить коническую деталь при помощи токарного станка. В действие устройство приводится при помощи давления, проходящего через жидкость, активизируется поршень, дающий усилие, направленное на полено, которое подается вертикально. Применение нескольких лезвий обеспечит разделение древесины за один подход.
Так как колун – это рабочий инструмент, не важно, приобретен ли дорогостоящий вариант или вы сделали его самостоятельно. Главное, чтобы он действительно упрощал труд и экономил время для более приятных моментов
Виды и особенности
Различаются колуны для дров на два основных типа:
механический;
Механический колун для дров
с электроприводом.
Колун с электроприводом для дробления дров
Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.
Работа механического колуна с пружиной
Самодельный колун состоит из:
металлического клина;
Клин для дров
пружинного механизма.
Механизм для рубки дров
Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.
Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.
Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.
Обычный колун для дров с коротким плечом
Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.
Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.
Электрический колун для дров
Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.
Электрический колун с двигателем от стиральной машины в действии
Пошаговое руководство по изготовлению пружинного дровокола
Для выполнения работы потребуются инструменты:
- УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
- Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
- Струбцины помогут соединять свариваемые детали.
- Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.
Нужны материалы:
- Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
- Профильная труба 40·60 мм (30·60 мм).
- Рельс длиной 300…400 мм.
- Двутавр №№ 12…16.
- Уголок № 30…50.
- Втулка от подвески автомобиля (она может иметь износ).
- Трубы диаметром 40…70 мм.
- Пружина подвески легкового автомобиля, например, от ВАЗ.
Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.
Примерная схема поможет сориентироваться в процессе изготовления установки.
Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.
Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.
Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.
Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.
Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.
Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.
Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.
В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.
Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.
Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.
К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.
Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.
Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.
Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.
Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

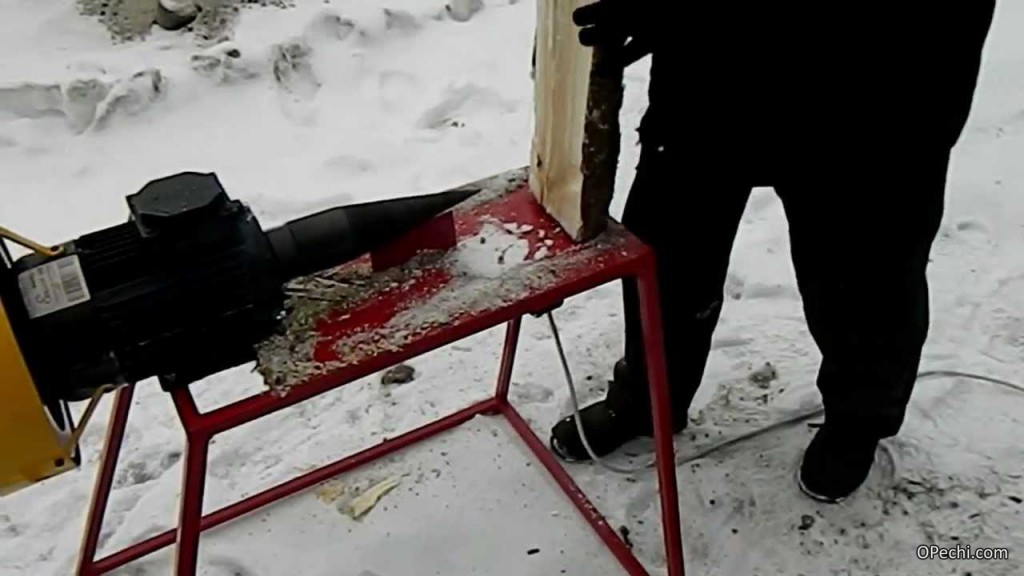

Электрический винтовой дровокол
Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.
Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.
Винтовой конус дровокола
Чертеж винтового конуса дровокола.
У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный
При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента
Выбираем двигатель и увеличиваем крутящий момент.
Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:
поставить мощный электродвигатель 5-7квт.
Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Винтовой дровокол с маховиком.
Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.
Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.
Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.
Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.
Конусный дровокол с ременной передачей.
Техника безопасности при работе с электрическим винтовым дровоколом.
Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.
Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.
Поленья к конусному клину следует подавать только вертикально.
Схема демонстрирует почему поленья нельзя подавать горизонтально.
Смотрите видео: электрический винтовой дровокол
Дровокол с электроприводом
Такое изделие значительно облегчит колку дров. Но его себестоимость будет выше, чем у предыдущего варианта, поскольку придется на электрический привод.
Как уже говорилось, электрические колуны делятся на два типа. В винтовых моделях роль режущей части играет стальной конус с резьбой, направление которой противоположно вращению вала.
Принцип их действия прост: при помощи винта конус входит внутрь чурбака и раскалывает его на части.
В реечных изделиях лезвие устанавливается горизонтально на столешнице. К нему подносится чурбак, зажимается рейкой, которая и раскалывает его.
-
Ремонт швейных машин своими руками: правила эксплуатации швейной машинки. Неполадки в работе швейных машин и пошаговая инструкция как их устранить самостоятельно
-
Швейная машинка своими руками: примитивные модели и советы как построить машинку (100 фото и видео)
- Дробилка для зерна своими руками: виды, принцип работы и советы как и из чего сделать эффективную дробилку (85 фото)
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Виды
Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.
По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.
Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.
Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.
Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.
Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.
По способу подачи дров выделяют несколько типов винтовых дровоколов.
- Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
- Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
- Смешанные – эти модели сочетают несколько разных типов подачи бревен.
В зависимости от комплектации выделяют приспособления со сменным конусом и без него.
Механизмы подачи бревна на расщепление
Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:
Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.
Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.
Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.
Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.
Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).
