Реле рэс9 00 02 параметры

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
Мощность устройства. Указывают редко.
Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
Производственная информация. Тип прибора (РП), год выпуска, производитель.
Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

Р — реле;
П — промежуточное;
У — универсальное;
21 — номер серии.

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

управление электрическими и электронными системами;
защита систем;
автоматизация систем.

По принципу действия:

тепловые;
электромагнитные;
магнитолектические;
полупроводниковые;
индукционные.

По поступающему параметру, вызывающему срабатывание КУ:

от тока;
от напряжения;
от мощности;
от частоты.

По принципу воздействия на управляющую часть устройства:

контактные;
бесконтактные.

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Износостойкость реле

Исполнение	Режим коммутации	Вид нагрузки (*)	Род тока (**)	Колво срабатываний (х1000)
Допустимый ток, А	Напряжение на контактах, В
исп. «00» исп. «10»	0,1…0,8 0,8…2,0	6…30	А	П	200 100
0,1…0,3	6…250	150
2,0…3,0	6…30	10
0,05…0,15	6 …30	Р	100
0,15…1,0	5
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	Р	П	50
0,1…0,3	5…7	Р	10
исп. «15»	0,1…0,3	5…7	Р	П	10
исп. «01» исп. «06» исп. «16» исп. «17» исп. «18» исп. «19»	0,5…0,8 0,1…0,5	6…30	А	500 1000
0,05…0,15	6…30	10
0,15…0,5	Р	5
0,2…0,5	6…115	А	100
Пр
исп. «03» исп. «04» исп. «05» исп. «08»	01…0,8 0,8…2,0	6…30	А	П	200 100
0,1…0,3	6…250	150
0,05…0,15	6…30	Р	100
0,15…1,0	500
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	П	50
исп. «07»	0,1…3,0	6…30	А	П	10
0,05…0,15	6…30	Р	100
0,15…1,0	5
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	Р	П	50
исп. «02»	0,5…0,8 0,1…0,5	6…30	А	П	500
1000
0,8…2,0	12…30	25
0,05…0,15	6…30	Р	10
0,15…0,5	5
исп. «09» исп. «11» исп. «12» исп. «13» исп. «14»	5*10-6…10-3 10-3…10-2 10-2…10-1	0,05…2 1…34 6…34	А	П	100
10-3…5*10-1	1…60	50
Р	10

(*) А – активная, Р – реактивная,

(**) П –постоянный, Пр – переменный.

Описание работы реле

У промежуточных реле простой принцип работы. В основе строения устройства лежит катушка (1). Она намотана эмалированным медным проводом в лаковой изоляции (2). При подаче на выводы катушки напряжения в ней создается электромагнитное поле. Оно притягивает к сердечнику катушки якорь (3). Он, в свою очередь, замыкает управляемые контакты реле (4). Если с катушки (1) убрать напряжение, то пружина (5) сожмется и вернет якорь в первоначальное (нормальное) положение. Для фиксации всех элементов конструкции и замыкания магнитного потока служит магнитопровод (6).

Примеры использования

Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.

Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.

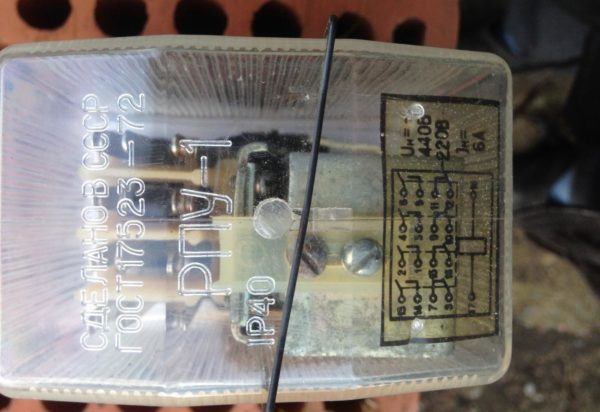

Цоколёвка промежуточного реле РПУ-1

Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:

цепь включения силового контактора;
цепь индикации на панель для оператора печи.

Скупка на лом

В последнее время стала распространенной скупка подобных изделий по высоким ценам. Покупка ведется в любых количествах — от самых новых до бывших в употреблении. Поставщики сотрудничают с таможней и почтой России уже больше 7 лет.

Однако не все реле подойдут для продажи на лом. Сюда подойдут только определенные модели с соответствующими паспортами. В них указывается год производства, серия и конкретные характеристики. Для реле такой модификации имеются общие и раздельные паспорта, обозначающиеся соответствующей маркировкой.

Лучшим вариантом будут реле, изготовленные до января 1982 года. В них содержится 0,16 грамм платины или золота, которые имеют значительную стоимость. Номера паспортов 201 и 202 плюс 207 и 208, а также 213 и с 215 по 218. Именно они представляют собой наибольшую ценность и хорошо продаются на соответствующих рынках.

Реле рэс 9 является уникальным изделием. Несмотря на свой возраст, оно продолжает исправно служить в различных электрических конструкциях. Кроме того, оно хорошо раскупается и имеет повышенные технические характеристики. Благодаря хорошей работе под высокими нагрузками оно пригодится даже в очень сложных конструкциях.

Ведущие производители реле

Производитель	Изображение	Описание
Finder (Германия)		Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле: общего назначения; твердотельные; силовые; РСВ; времени; интерфейсные и многие другие. Продукция компании имеет сертификаты ISO 9001 и ISO 14001.
АО НПК «Северная заря» (Россия)		Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония)		Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых: твердотельные и электромеханические реле; низковольтные КУ; кнопочные переключатели; устройства контроля и управления цепи.
COSMO Electronics (Тайвань)		Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002. Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.

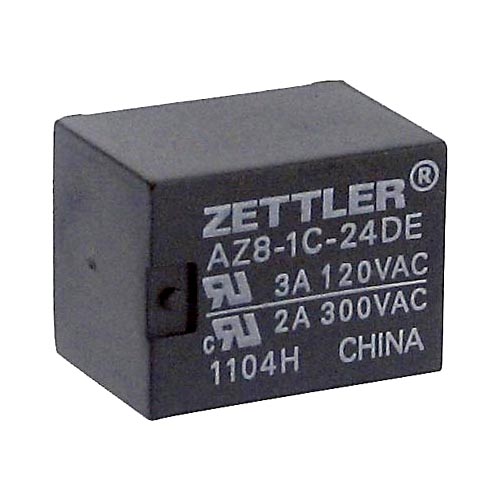

American Zettler		Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов. Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

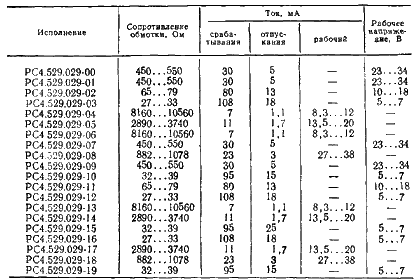

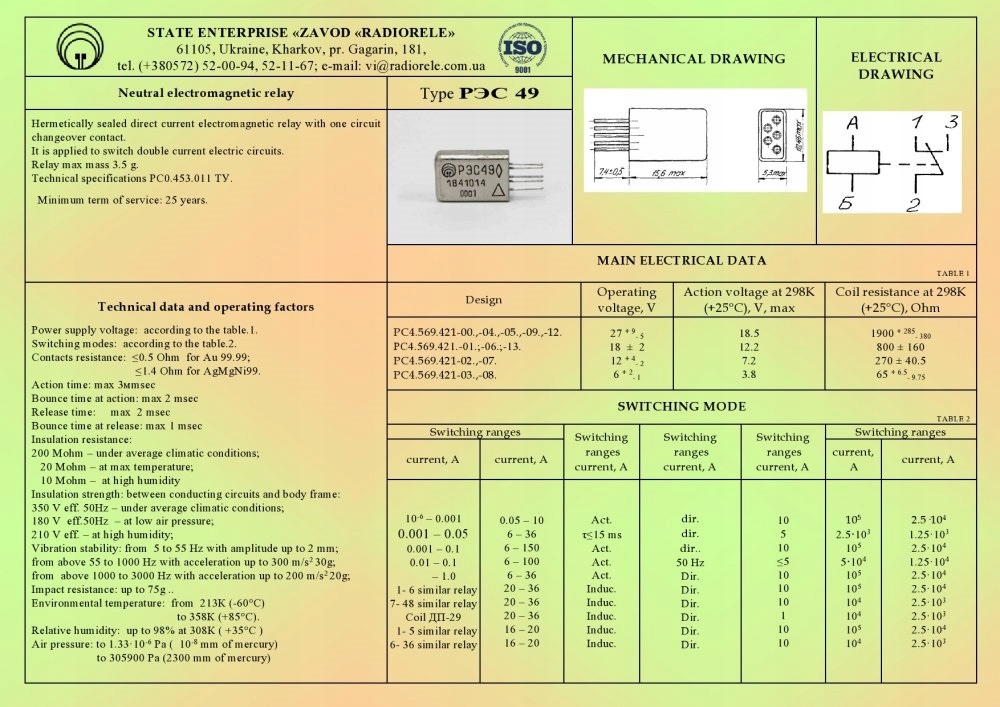

РЭС9 РС4.529.029-00.02

РЭС9 РС4.529.029-00.02 Реле РЭС9 РС4.529.029-00.02 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц. Реле РЭС9 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия. Обеспечивает возможность применения, как при печатном, так и при навесном монтаже. Реле РЭС9 коммутирует токи не более 3 А при напряжении от 0,05 до 250 В в зависимости от режима коммутации. Тип корпуса — металлический, негерметичный, пылебрызгозащищённый, завальцованный. Вид климатического исполнения реле РЭС9 — «УХЛ» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС». Технические условия: — для реле с приёмкой «1» РС0.452.045ТУ; — для реле с приёмкой «5» РС0.452.045ТУ; — для реле с приёмкой «9» РС0.452.045ТУ, ОСТ В 4.450.019-91.

Минимальный срок службы и срок сохраняемости реле РЭС9 при хранении: — в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет; — в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года; — под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; — на открытой площадке, вмонтированных в аппаратуру — 1 год.

Расшифровка условного обозначения: РЭС9 РС4.529.029-00.02 РЭС — реле электромагнитное неполяризованное слаботочное низкочастотное; 9 — порядковый номер разработки; РС4.529.029-00 — исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей; 02 — вид приёмки: 01 — приёмка «ПЗ», 02 — приёмка «ОТК».

Источник

Вторичные реле максимального тока прямого действия

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе. Последовательно с вторичной обмоткой измерительного трансформатора тока6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила F_э, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины F_п.

Схема реле тока.

В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки F_э превысит противодействующую ей силу пружины F_п, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания. Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А. Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (I_ср).

В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Установка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

изменение давления (высоты над уровнем моря);
снижение (увеличение) температуры, влажности;
появление магнитного поля;
изменение положения в пространстве;
наличие света, звука, вибрации.

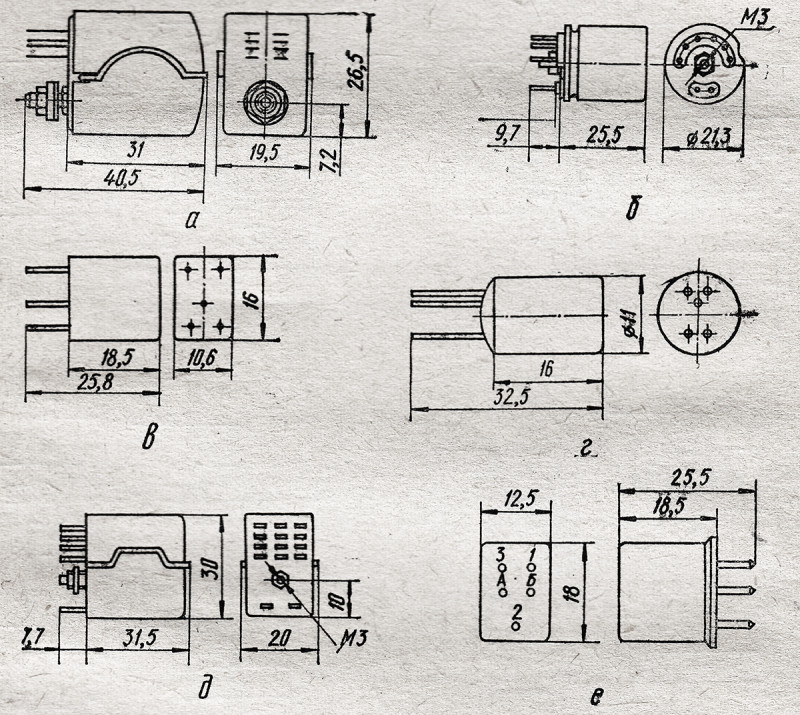

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

подача тока на первое коммутационное устройство;
от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

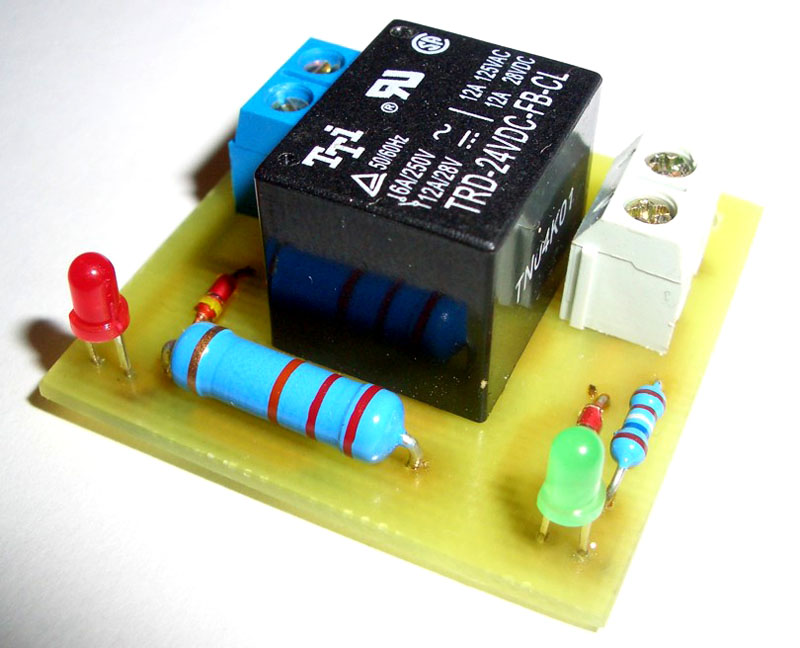

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле.

Но есть еще несколько моментов:

степень защиты от внешних воздействий (пыли, влаги и пр.);
исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

* * *

Что такое реле, история создания

Реле является коммутационным устройством, с помощью которого соединяют или разъединяют цепь электронной или электрической схемы во время перепадов входных величин тока.

Большая популярность реле обусловлена высокими эксплуатационными качествами и надежностью работы. С помощью эффективного коммутационного устройства повышается эффективность и долговечность оборудования и техники.

В науке есть несколько мнений о том, кто из исследователей впервые описал принцип работы реле. По некоторым данным, известно, что устройство было спроектировано в 1830–1832 гг. ученым из России Шиллингом П.Л. Тогда это был основной элемент телеграфа, который сконструировал изобретатель.

По мнению других ученых, изобретение принадлежит физику Дж. Генри. Реле было разработано в 1835 году с целью модернизации телеграфного аппарата, который был создан в 1831 году. Первый соленоид представлял собой некоммутационное устройство, функционирующее на электромагнитной индукции.

Как самостоятельное устройство реле было запатентовано Самуэлем Морозе. Таким образом, впервые изобретение служило одним из важных компонентов телеграфа, а затем, по мере развития технологий, стало активно использоваться для электрического и электронного оборудования.

Виды реле по назначению

Реле обладают определенными техническими характеристиками и эксплуатационными качествами. Данные параметры устройств определяются их целевым назначением. Существует три типа реле:

Управления.
Защиты.
Сигнализации.

Реле управления представляют собой первичные устройства, которые устанавливаются непосредственно в электрическую цепь. Данный тип КУ необходим, чтобы включать и выключать определенные компоненты схемы. Такие реле применяются в качестве самостоятельного элемента схемы или представляют собой комплектующие низковольтных комплектных устройств:

ящики;
панели;
шкафы.

Коммутационное устройство защиты включается и отключатся элементами сети с термическими контактами. К такому оборудованию относятся электродвигатели и вентиляторы. Если температура повышается, термические контакты размыкаются. Со временем, когда температурный режим достигнет рабочих значений, работа оборудования восстанавливается.

Реле сигнализации являются важным элементом охранных систем, устанавливаемых на автомобильный транспорт, на предприятиях и придомовых территориях. Коммутационное устройство формирует сигнал в случае, когда достигается установленная величина параметра, находящегося под контролем. К таким характеристикам могут относиться:

ток;
напряжение;
частота;
давление;
температура;
акустические параметры.

Конструкция реле

   Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
   Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
   Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
   Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.

   Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
   Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
   Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.
   Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
   Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.
   Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
   В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.

Зависимости долговечности t и надежности работы
λ от температуры окружающей среды

сплошная линия — теория; пунктир — эксперимент

1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., «Энергия», 1975.
8. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
10. Каталог «Изделия промышленности
средств связи». Серия 4.
Электромагнитные механизмы (реле).
Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.

Как оно работает

Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).

При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.

Рекомендации по выбору реле
