Изготовление бура
Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.
Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.
Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.
После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.
Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.
После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.
Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.
Используемые материалы
В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).
В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.
В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.
Режущие элементы и их крепление
Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

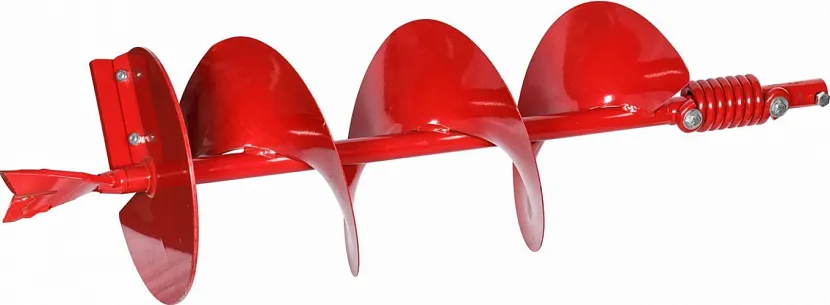

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.
Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.
Некоторые модификации
- Прямые дробильные лопасти между пикой и режущей кромкой.
- Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
- Силовые ребра между углами лопастей и/или осевой штангой.
- Короб-землеприемник, чтобы выбирать больше грунта за один заход.
- Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
- Съемные лезвия для быстрой замены в процессе выполнения работ.
- И множество других, количество которых ограничивается только личной изобретательностью.
Делаем садовый бур

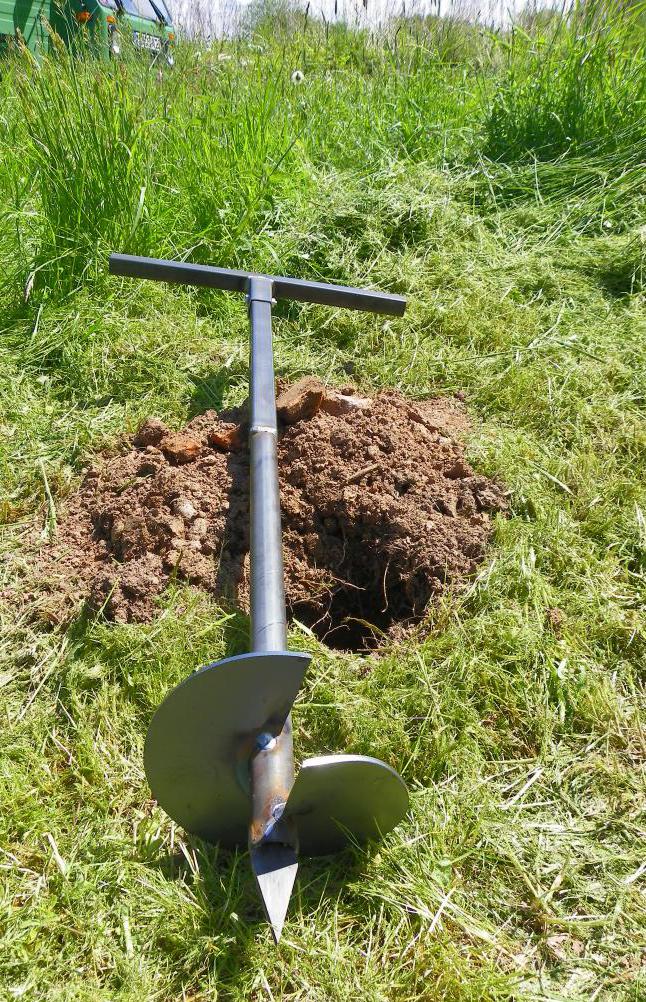

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
Пика — один из вариантов наконечника
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Основные виды инструментов
Сегодня широко используется несколько основных видов инструментов для бурения. От выбора конкретного варианта напрямую зависит скорость выполнения работы и ее конечная стоимость. Самым простым инструментом считается обыкновенная лопата. С нее-то и стоит начать рассмотрение данной темы.
Диаметр садового бура необходимо подбирать в точном соответствии с параметрами бетонных столбов.
Лопата, скорее, предназначена не для бурения отверстий, а для копания. Здесь речь идет о самом дешевом методе, но и самом низкопроизводительном. Для рытья может понадобиться несколько дней. При этом сделать одинаковые по глубине ямы вряд ли получится. Так как отверстия должны быть узкими, то здесь придется сильно постараться, чтобы достигнуть требуемого результата.
О лопате можно говорить только в том случае, если будут монтироваться не бетонные столбы под основание, а производиться кирпичная кладка. Здесь уместно рыть глубокие и широкие ямы. С этой задачей обычная лопата справится идеально. Разумеется, данный процесс отнимет много времени и сил, но все же как вариант его можно применить на практике.
Садовый бур является полноценным средством для бурения отверстий под столбы. Это приспособление нашло свое применение в частном строительстве. Оно стоит дороже, чем лопата, да и весит значительно больше, но при этом производительность в несколько раз возрастает. Чаще всего садовый бур состоит из трех основных элементов: самого бура со шнеком, рукоятки и удлинителя. Весит такое оборудование около 10 кг. При этом бур позволяет делать в земле ямы, глубина которых может достигать 2 метров. Диаметр у инструмента тоже может быть самым разнообразным. Нужно подбирать его в соответствии с параметрами бетонных столбов.
Мотобур обладает максимальной производительностью позволяя без труда проделать в земле яму глубиной до 3 м.
При покупке садового бура обязательно нужно обратить внимание на заточку шнека. Многие производители упускают этот процесс
Если бур будет плохо заточен, то работы с его помощью можно будет проводить только на песчаных и черноземных грунтах. Известняк или глину он не возьмет. Бур можно заточить и самостоятельно. Для этого используется болгарка или напильник.
Помимо этого, для бурения ям под столбы можно использовать мотобур. В настоящее время такой агрегат можно приобрести в любом специализированном магазине. Стоит он, разумеется, немало, но и производительность при этом имеет максимальную. Он подойдет для использования как в частном секторе, так и при строительстве небольших многоквартирных домов. Метод бурения с помощью подобного оборудования самый быстрый. Однако помимо стоимости самого инструмента, придется вкладывать денежные средства и в топливо для его запуска.
Конструкция такого инструмента максимально простая. Мотобур состоит из бура со шнеком и двигателя. Двигатель в данном случае может быть не только дизельный или бензиновый, но и электрический. С помощью такого инструмента без труда можно проделать яму в земле глубиной до трех метров. При этом времени на данную операцию будет затрачено по минимуму. Отличное решение проблем с бурением под фундамент.
Для повышения производительности бура необходимо заточить грани шнека с помощью болгарки или напильника.
Преимуществом использования бензинового двигателя является тот факт, что подобные буры используются в тех местах, где нет доступа к электричеству. Очень часто строительные площадки не подключены к источнику электроэнергии. Это, разумеется, когда речь идет о частном строительстве. В других случаях лучше использовать электроинструмент. Он более надежен и долговечен. Любой электрический двигатель без особых проблем можно отремонтировать в частных мастерских разного рода.
Есть и недостатки у мотобура. Самый главный из них заключается в его высоком уровне шума. Иногда этот показатель зашкаливает за все предельно допустимые нормы. Стоит также отметить высокую стоимость электричества и бензина, которыми и питается подобное оборудование.
Особенности ручного бурения
Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.
Спиральный бур для ручного бурения
Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.
Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур
От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.
Ложкообразный бур для ручного бурения
Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.
Как сделать бурильный инструмент в домашних условиях ↑
Чтобы сделать ручной бур для земли своими руками, выберите конструкцию инструмента и тип лезвия. Обычно изготавливают Т-образный профиль из двух металлических штанг, а к вертикальной крепят режущие элементы.
Дисковый бурильный прибор – наиболее простой в изготовлении. Вам понадобятся болгарка с отрезными кругами, сварочный аппарат, молоток, наждачная бумага и плоскогубцы.
Необходимые материалы:
- металлическая труба или арматура длиной 1,5 м для штока – вертикальной части бура;
- арматура длиной 40 см для рукоятки;
- диск циркулярной пилы толщиной 2-3 мм для лезвий;
- сверло диаметром 15 мм для заостренного кончика.
Как сделать бур дискового типа:
- Возьмите диск от циркулярной пилы и болгаркой разрежьте его пополам. Диаметр диска выбирайте в зависимости от желаемого размера ямки – в среднем, 15 см. Сточите лезвия «под ноль», чтобы не порезаться в процессе работы.
- Сварите два куска арматуры – рукоятку и шток, так, чтобы получился Т-образный профиль. К окончанию штока приварите сверло, а на 5 см выше – лезвия. Следите, чтобы угол между ними составлял 25 градусов.
- Абразивным кругом болгарки заточите лезвия. Можете аккуратно «пройтись» по сверлу.
Вы можете изготовить дисковый инструмент со съемными лезвиями при необходимости. Для этого вместо самих лезвий приварите к штоку металлические площадки под нужным углом, а режущие элементы закрепите болтами. Когда понадобится, вы сможете заменить их на лезвия другого диаметра.

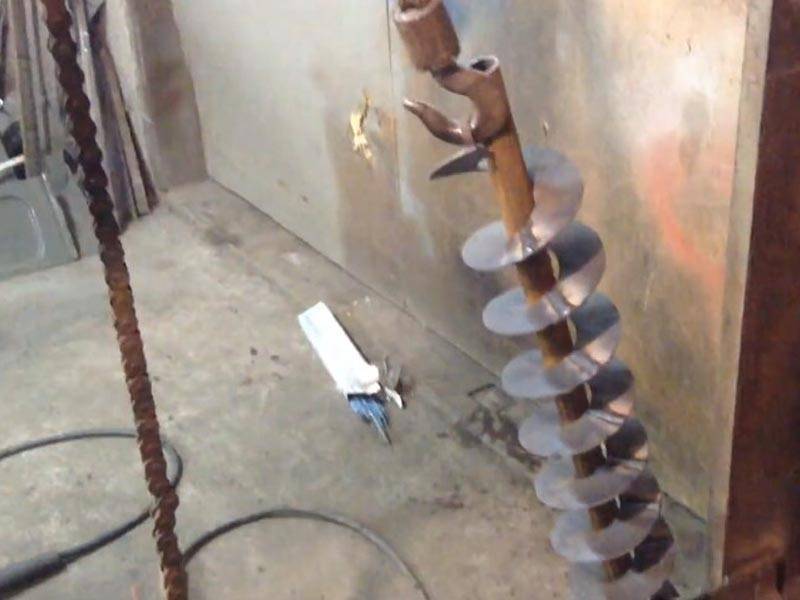

Шнековый инструмент сложнее в использовании, чем дисковый, из-за большего количества витков, образующих значительное сопротивление. Но узкие ямки можно вырыть вручную только с его помощью. Чтобы изготовить шнековый ямобур своими руками, подготовьте материалы:
- арматуру для штока – 1,5 м длиной (можете скорректировать по росту);
- профильную трубу для рукоятки длиной 40-50 см;
- несколько металлических дисков одинаковой толщины (примерно 2 мм) и диаметра – число дисков равняется количеству витков шнека.
Как изготовить самодельный бур для столбов:
- В центре каждого диска вырежьте отверстие диаметром, равным диаметру штока.
- Возьмите первый диск и из получившейся окружности вырежьте небольшой сектор. Повторите на всех дисках.
- Сварите диски между собой так, чтобы получилась спиралевидная пружина – шнек. К концам шнека приварите кольца.
- Установите стержень штока внутрь центрального отверстия «пружины» и за кольца растяните ее вдоль.
- Приварите верхний и нижний края шнека к стержню.
- Проварите шнек по всей длине.
- Прикрепите рукоятку к штоку сваркой или на болты.
- Нижнюю часть арматуры остро наточите абразивным кругом под углом 25 градусов.
Если вы планируете рыхлить мягкий и сыпучий грунт, изготовьте бур из обыкновенной лопаты. Последовательность действий:
- Возьмите лопату из качественной стали и сделайте разметку на полотне в соответствии с чертежом.
- Разрежьте нижнюю часть лезвия по разметке и загните края в разные стороны: одну – вперед, а вторую – назад.
- Лепестки полотна, оставшиеся внизу, загните вверх – также, в разные стороны.
Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.

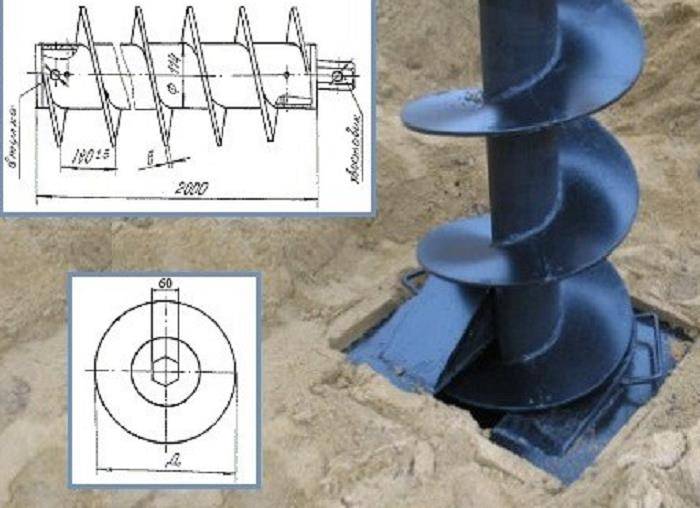

Если вы хотите изготовить садовый бур своими руками – чертежи и фото могут дать интересную идею. Материалами нередко служит то, что валяется в сарае или гараже. Изучите несколько моделей и выберите ту, которая проще в изготовлении либо наиболее соответствует задачам.
Если собственного опыта недостаточно, всегда можно показать чертеж более опытному соседу и взяться за работу вместе.
Самодельный бур можно модифицировать, чтобы он работал более эффективно. Возможные улучшения:
- Сменные фрезы или лезвия. Чтобы бурить отверстия разных диаметров одним инструментом, изготовьте основание с крепежными площадками, приваренными к стержню под углом 25 градусов. В них просверлите по два отверстия под болты, которыми будете крепить лезвия. Болты устанавливайте резьбой вверх, чтобы они не мешали бурению.
- Заостренный наконечник бура. Вырежьте из листа металла пластинку размером 10х2 см. С одной стороны обточите ее до конусообразного состояния болгаркой и приварите к окончанию штока вместо сверла.
- Малые лезвия между острием бура и большими. Добавьте их, приварив металлические пластины размером 8х3 см сразу после наконечника.
- Изогнутый диск от циркулярной пилы вместо половинок. Возьмите один диск и прорежьте его по радиусу до середины. Разогните металл в разные стороны и приварите наподобие шнека.
Изготовление бура-ложки
Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.
Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.
Детальное изготовление бура
Сделать такой бур своими руками можно тремя способами:
- на основе металлической трубы;
- из старого баллона;
- путем сворачивания и сварки стального листа.
Бур-ложка в упрощенном варианте
Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.
Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.
Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.
Видео: Как работать ручным буром
Подборка вопросов
- Михаил, Липецк — Какие диски для резки металла использовать?
- Иван, Москва — Какой ГОСТ металлопроката листовой стали?
- Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
- Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
- Валерий, Москва — Как выковать нож из подшипника своими руками?
- Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?
Изготовление бура
Самодельный бур для столбов можно сделать при наличии сварки и некоторых инструментов, например, болгарка, тиски или дрель. При изготовлении следует сразу понять какой тип соединения будет рабочей части и удлиняющего механизма: цельный или разборной. В первом случае режущая кромка будет закрепляться без возможности замены. Чаще всего её просто приваривают к длинной трубе с поперечной ручной. Разборной механизм удобен тем, что его можно удлинять за счёт съёмных участков. Соединение у таких буров можно сделать 3 типов:
Резьбовое. Для него на каждой отдельной детали конструкции нарезается спиральная насечка. Чтобы закрепить 2 детали между собой на резьбу надевается муфта и шплинтовой фиксатор, который не даёт соединению проворачиваться самостоятельно.
Съёмная насадка Источник www.kuvalda.ru Гайка и болт, которые привариваются к концам механизма. Это самый не надёжный способ, так как если труба, к которой крепиться гайка, слишком тонкая, то она может лопнуть на стыке.
Муфтовое. В данном методе муфта приваривается к трубе с аналогичным диаметром, а на секции, которая будет ввинчена, должна быть резьба.

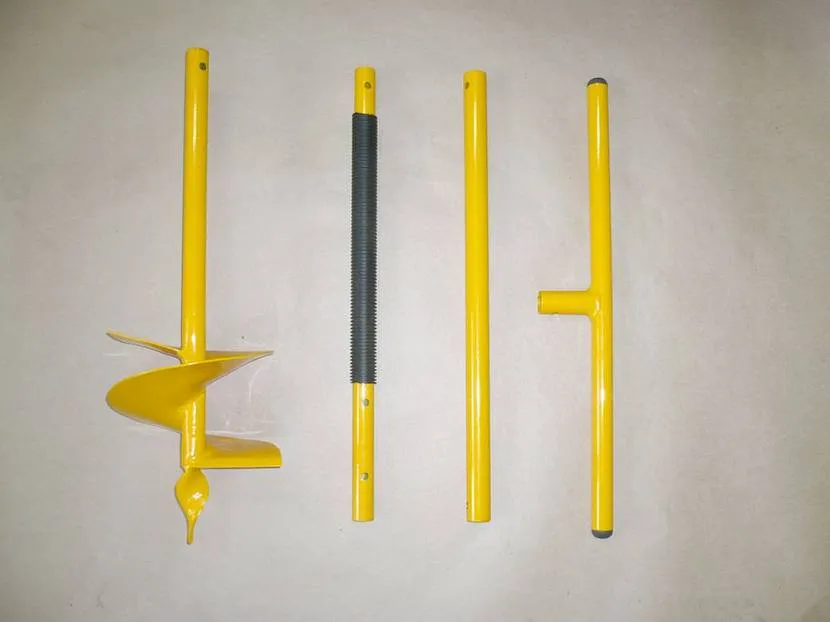

В момент работы при увеличении глубины снимается рабочая часть, а на её место устанавливается дополнительная секция с креплением для режущей детали. Таким способом можно регулировать размер и диаметр отверстия, так как рабочая часть легко заменяется на большую или меньшую.
Удлиняющаяся конструкция Источник www.kultivator-nado.ru
Спиральный
Для того, чтобы сделать отверстие в земле под столб или скважину можно применять спиральный механизм. Его можно сделать из трубы с нужной длиной и толстыми стенками, ручки из арматуры или металла, а также режущей кромки. Бур из диска циркулярной пилы или стального закалённого листа, который затачивается по краям, делается в несколько этапов:
- Нужно взять трубу, длина которой зависит от крепления: для съёмного механизма требуется около 30 см длины, а для цельного бура берётся труба любой нужной длины, после чего в обоих случаях следует заточить её конец.
- Изготовить шнековый механизм из 2 полукруглых половинок, которые должны быть крепкими и острыми. Для этого можно распилить диск от болгарки, который используется для распила досок.
- Далее к трубе требуется приложить режущую кромку и приварить её с помощью сварки. Угол наклона лезвий должен составлять около 30°, а также требуется, чтобы они находились на расстоянии 125 мм от острого края трубы.
Для съёмной части на не остром конце трубы делается соединительная конструкция из резьбы, болта, или муфты, а для цельной – приваривается ручка.
Производители
Среди производителей, наиболее известны такие марки:
Bosch
Система крепление: SDS plus ( SDS max и quick). Преимущества: увеличенный наклон продольных канавок, высокая производительность, надежность, минимальное трение. Для чего применять: для работы с глубокими отверстиями в бетоне.
Makita
Преимущества: уменьшенный наклон продольных канавок, длительная эксплуатация, четыре специальные кромки для лучшего проникновение в бетон, центр в виде конуса для точности выполнения работ бурами Makita. Для чего подойдут: неглубокие отверстия в бетоне.
Diager Twister
Система крепления: SDS plus. Преимущества: прочная напайка, усиленная мощность, и точность благодаря специальной вставке. Для чего подойдут: для гранита, бетона и кирпича.
Ударно-канатное бурение
Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.
К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.
