Как припаять светодиодную ленту в силиконе

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

Паяльник 20-40 Вт или паяльную станцию.
Припой.
Универсальный монтажный держатель (по возможности).
Кусачки.
Ножницы.
Ножик (для зачистки контактов).
Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Инструмент и материалы для пайки

При наличии у паяльника режима регулировки температуры она не должна превышать 300 С, т.к. может произойти перегрев рабочих площадок и их поломка (отслаивание токоведущих частей от платы).

Для работы выбираются средние или тонкие насадки (жало).

Паяльник

Паяльник и паяльная станция

Соединительные провода.

Сечение кабеля зависит от мощности потребляемой 1 метром СДЛ. Минимальное значение составляет 0,2 кв. мм. на 1 метр. Как правило, сечение составляет от 0,35 до 0,75 кв. мм.

С целью сохранения правильной полярности при соединении двух лент, выбираются проводники с разноцветной изоляционной оболочкой. Это поможет не ошибиться при подключении полюсов.

Применяют тонкие медные кабели. Их «мягкость» гарантирует более надежное соединение с рабочим контактом.

Для соединения жесткого многожильного кабеля с контактной площадкой диодной платы также используется «мягкий медный переходник» длиной от 10 до 15 см.

Соединительные провода для RGB ленты

Канифоль и/или флюс для очистки токоведущих частей от окиси. Канифоль как в твердом, так и в жидком виде привередлив в работе. Поэтому лучше выбрать нейтральный гель-флюс, не требующий смывания. В качестве природного аналога можно использовать сосновую и/или еловую смолу.

Твердая, жидкая канифоль и паяльный флюс

Стриппер или канцелярский нож для зачистки кабеля от изоляционных материалов.

Канцелярский нож и стриппер

Зубочистка для нанесения состава канифоли/флюса.
Припой. Распространен в работе оловянно-свинцовый припойПОС-60 с содержанием олова 60%, свинца – 40%.

Припой ПОС-60

Изоляционный материал для защиты места припоя: силикон, термоусадочная трубка или клей. Используется для плат, покрытых силиконовой оболочкой.

Термоусадочные трубки

Соединяемые участки светодиодной платы.

Предварительные работы

Подготовка рабочей поверхности (специальный коврик для пайки, фанера, доска, картон). Лист газеты или бумаги слишком тонкий и легко прожигается, их использовать не стоит.

Коврик для пайки

Подготовка места для установки паяльника, например, старое блюдце.
При необходимости разрезать СДЛ на требуемые участки в специально обозначенном на плате месте (значок ножниц).
Зачистка контактов (пятаки), к которым будет припаиваться второй участок платы или соединительные провода.

Зачистка пятаков

Для этого предварительно снимается защитный силиконовый слой (при его наличии), далее при помощи деревянной спички или обычного канцелярского ластика легкими поверхностными штрихами зачищаются пятаки. В случае сильного загрязнения можно использовать мелкую наждачную бумагу или спиртовой раствор.

Зачистка от элементов окиси проводится до появления металлического блеска, важно не повредить конструкцию коммутационной группы

Закрепить участки СДЛ к рабочей поверхности. Для этого можно использовать специальный прибор «третья рука» или просто придавить их нерабочие концы тяжелыми предметами.

Прибор третья рука

Зачистка жала паяльника от гари. Можно использовать те же материалы, что и для зачистки пятаков или специальные губки.
При необходимости придать жалу необходимую форму с помощью напильника. Для пайки лучше всего – заточить.
Залудить жало паяльника. Нагретое до 250 — 300С жало окунуть в канифоль и затем нанести на него припой. Для равномерного распределения припоя жало паяльника периодически погружается в канифоль. Подготовленное жало имеет серебристый цвет.

Процесс залудки жала паяльника (шаг 1 окунуть в канифоль)

Процесс залудки жала паяльника (шаг 2 нанесение припоя)

Залудка жала паяльника (серебристый оттенок)

Что и где паять в led-ленте

Светодиодная лента (СДЛ) – это светоизлучающая электрическая конструкция в виде гибкой печатной платы (ленты) с равномерно нанесенными на неё источниками света – светодиодами (LED) и ограничителями электрического тока – резисторами (сопротивлениями).

Когда нужна пайка? Пример: при контурной подсветке потолка необходимо проложить СДЛ под прямым углом. Несмотря на гибкость платы, идеально прямой угол получиться только при соединении её двух частей. Поэтому её разрезают на 2 части в специально обозначенном для этого месте, чтобы не разорвать схему подключения кристаллов.

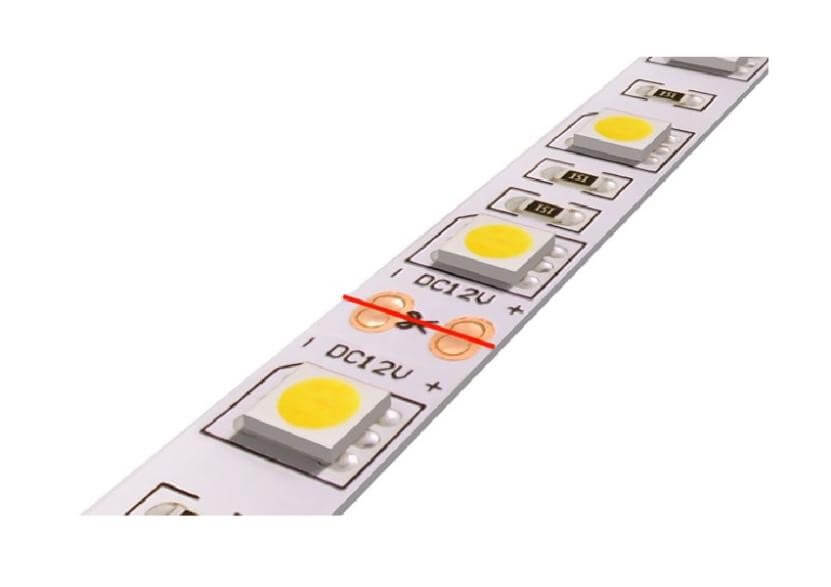

Место разреза СДЛ

После этого приступают к работе по соединению СДЛ. Сложность процесса пайки зависит от типа (одноцветная, многоцветная) вида (открытая, герметичная) ленты, количества токоведущих дорожек, использования дополнительных устройств.

Как построены диодные элементы

Внутри светодиодных ламп установлены диоды. Также их монтируют в линейки и ленты, которые часто используются в рекламных баннерах для привлечения внимания потенциальных клиентов. Вывод из проволоки здесь отсутствует. Диоды установлены на пластиковую или алюминиевую печатную ленту и соединяются между друг другом специальной дорожкой во время пайки. Снять светодиод или установить новый не сложно, если под рукой есть газовая горелка паяльник и флюс.

Строение лампочки LED.

В большинстве случаев, светодиодные лампы изготавливается из алюминия. Это объясняется тем, что данный металл способен обеспечить эффективный теплоотвод на радиатор. В зависимости от мощности лампы, внутри устанавливается разное количество светодиодов. Контактные выводы СМД отличаются тем, что с обратной стороны есть специальная подложка, которая необходима для отвода тепла. Она в свою очередь припаивается к теплоотводящей площадке. В процессе снятия одного из диодов, её также придется отпаять.

Правила монтажа ленты пайка

На провод необходимо надеть наконечник с сечением 0,75 мм.

Паять диодную ленту не так сложно, достаточно соблюдать такие простые шаги:

Необходимо сначала замерить длину, осмотреть место, где будет крепиться освещение.
На самой ленте есть места для резки, они отмечаются еще на этапе производства. Шаг их зависит от плотности расположения диодов, обычно это 5 или 10 см.
Полоска режется ножницами, но при этом надо следить, чтобы диоды не были повреждены. После этого монтажная поверхность обезжиривается и высушивается.
С обратной стороны снимается защитная лента, светодиоды приклеиваются к поверхности. Если требуется изгиб, то его максимальный радиус может составлять 2 см.
Выполняется пайка отдельных участков и оборудования (контроллеры, диммеры и БП). При этом надо следить, чтобы поверхность ленты не перегревалась, так как полупроводниковые диоды перегрева не любят, они выйдут из строя.
Для работы используется маломощный паяльник на 25-40 Вт, провода с сечением в 0,75 мм, длина их должна составлять примерно 20 см. Для одноцветной ленты применяется красный и черный провод, первый подключается к плюсу, второй — к минусу.

Для пайки светодиодной ленты используются: припой, канифоль и паяльник 25 Вт.

Во время надо зачистить на 2 мм со стороны ленты, а с другой стороны — на 1 см. Светодиодную ленту подключают после обработки проводов канифолью и оловом, затем выполняется пайка.

Для работы нужно приобрести:

паяльник малой мощности;
тонкое жало для паяльника;
припой (олово);
канифоль.

Во время разогрева необходимо смотреть, чтобы жало прогревалось только до 260-320°C, большая температура испортит диоды. Время для лужения рабочего участка проводов составляет 3-5 секунд, при этом необходимо делать паузы, чтобы точка успевала остыть. Припой должен быть тонким, канифоль при этом остается внутри. Жало требуется защищать, тогда соседние площадки не будут перекрываться оловом. Для очистки можно использовать мокрую губку или специальную подушечку для жала.

После того как провода подготовлены, необходимо аналогичную процедуру провести для контактных площадок на ленте. После этого провода и контакты аккуратно соединяются, можно выполнить проверочное включение. Когда работа закончена, нужно место пайки тщательно изолировать. Для этого подойдет изолента, герметик или термоусадочная трубка. Проверить работоспособность можно еще раз.

Что и где паять?

Роль активных компонентов выполняют светодиоды, которые припаиваются с фиксированным по всей длине ленты шагом, и элементы сопротивления (резисторы).

Сильно углубляться в классификацию диодных лент нет смысла, кроме как с точки зрения конструктивных особенностей, влияющих на пайку. Формально можно выделить две группы гибких плат: обычные (открытые) и защищенные (герметичные). Отличия между ними хорошо видны на иллюстрации внизу (герметичная диодная лента покрыта шаром силикона или прозрачной эпоксидной смолы):

И те, и другие могут иметь 2 или 4 контактные группы. В первом случае речь идет об одноцветной светодиодной («+» и «−»), а во втором – об RGB ленте, цвет свечения которой может меняться за счет промежуточного контроллера («B», «R»,«G» и «+»):

В трехцветном RGB светильнике три точки соединения отведены под каждый из цветовых каналов (синий, красный и зеленый) и общее питание.

Ошибки при пайке

Светодиоды начинают мигать и выходят из строя, если во время подключения светодиодных лент или пайки были допущены ошибки. Самые частые из них:

Нельзя устанавливать коннектор на токопроводящие контакты, которые раньше подвергались пайке. Из-за разной толщины сплава олова соединение получается плохим.
Если паяльник нагрелся свыше +300 °C, не стоит им проводить пайку. Иначе токоведущие нити, расположенные внутри ленты, сгорят.
Нельзя флюс заменять другими видами кислот. Это агрессивные вещества, которые разъедают контакты.

Иногда соблюдая все правила пайки, диоды все равно работают плохо. Часто это происходит с дешевыми китайскими лентами. Такие изделия оснащены контактами, которые сделаны из непрочных сплавов.

Что и где паять?

Перед тем, как непосредственно приступать к какой-либо работе, неплохо было-бы разобраться в том, с чем приходиться иметь дело. Любую светодиодную ленту можно в общем смысле понимать, как участок электрической цепи. Она, как известно, состоит из активных компонентов и соединителей. В качестве последних обычно выступают провода, но такой тип светильника является ничем иным, как гибкой электронной платой. Следовательно, проводниковые соединения в ней заменены на медные дорожки, которые скрыты под внешним ламинирующим покрытием. Без него все будет выглядеть следующим образом:

Как видно на рисунке справа, компоненты цепи объединяются в отдельные группы или блоки по три светодиода и N-ое количество резисторов (в данном случае он один в группе, но все зависит от типа и ее характеристик). Эти блоки имеют стандартизированную длину (5 или 10 см), что облегчает процесс монтажа. В местах их стыковки (линия разреза) можно видеть контактные группы, к которым при необходимости подключения к сети или другой ленте, и производится пайка.

Особенности конструкции

Не зависимо от мощности и типа применяемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (частный вариант на 220В в расчёт не берём).

Как отрезать?

В конце каждого сегмента есть соединительные контактные площадки, между которыми находится линия потенциального разделения.

Любая лента является набором сегментов состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов в светодиоде.

Светодиод 3528 состоит из одного кристалла, поэтому для каждого участка достаточно одного резистора.

В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор

Обратите внимание, встречаться может от двух до шести контактных площадок. На самом деле для питания таких светодиодов достаточно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB элементов

Как правильно отрезать цветную (RGB) светодиодную ленту

У RGB ситуация несколько иная, у каждого участка такой ленты четыре контактные площадки.

Важно, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответствующей площадкой. У каждого цвета свои параметры питания и при нарушении соединения возможно выход их из строя

Как резать светодиодную ленту 12В без маркировки

Некоторые производители не наносят разделительную маркировку на несущую поверхность.

Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются образцы с расположением контактных площадок со стороны подложки.

Почему ленты нельзя подключать любым способом?

Светодиодные полосы продаются в бухтах по 5 метров, светодиоды на них подключены последовательно. Это значит, что их количество подобрано таким образом, чтобы лента могла работать в сети с напряжением 12, 24 вольта. Это обстоятельство накладывает ограничение на длину. Если она превысит 5 метров, то токопроводящие дорожки будут перегреваться, и изделие быстро выйдет из строя. Например, сделать соединение 7 светодиодных лент между собой последовательно не получится.

Существует два типа подключений: последовательное и параллельное. Последовательное — это когда каждый новый потребитель электрической энергии получает ток через предыдущего. Тогда как в параллельном соединении электричество поступает каждому потребителю независимо.

Если конфигурация освещения требует несколько соединений светодиодных лент между собой, то делать это можно только параллельно. Для этого нужно использовать дополнительный кабель, который от источника питания будет поставлять электроэнергию каждому потребителю в отдельности. Провод берется одинаковой длины с лентой. Сечение его должно быть не менее 1,5 мм. Если светодиоды установлены цветные, то для подключения лучше также брать провода, соответствующие цветам. Это облегчит монтаж и не даст перепутать их между собой.

Как соединить светодиодную ленту пайкой

Такой способ можно назвать сложным, ведь он требует умения пайки. Паяльник должен иметь небольшое жало, ведь работа должна производиться аккуратно. Если вы собрались делать светодиодную подсветку для фар, тогда такой способ станет для вас оптимальным.

Порядок работы:

Разрезаем ленту.
Подготавливаем провода, с помощью которых будем соединять, нужно снять изоляцию.
Подготавливаем паяльник, для этого очищаем его от гари.
Нагреваем паяльник до температуры в 300 градусов, не более. Если терморегулятора нет, смотрите, на его внешнее состояние (красным быть не должен).
Капаем канифоль на ленту.
Подносим проводок к месту, где уже нанесена канифоль. Такие действия проделываем со всеми проводами.
Не забываем придерживать провода до того момента, как канифоль полностью не остынет.
В конечном результате зачищаем место пайки от лишней гари.

Как соединить две ленты между собой пайкой видео

Интересно будет узнать: Подсветка велосипеда светодиодной лентой своими руками.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Как устроена светодиодная лента

Гибкая основа ленты служит печатной платой с токоведущими нитями для SMD светодиодов. На лицевой поверхности расположен диодный блок. Он сгруппирован по три элемента, включающие диод и ограничительный резистор.

Каждый блок отделяет разметка в виде рисунка ножниц. На этом месте светодиодная лента перерезается, если надо ее укоротить или повернуть при прокладке в другую сторону. Светодиодный блок имеет токоведущие контакты для припаивания проводов или установки соединительных коннекторов.

С тыльной стороны нанесен клеящий слой, закрытый защитной пленкой. Во время монтажа лента просто приклеивается к алюминиевому профилю или на любую чистую поверхность.

Работает лента от постоянного тока напряжением 12 или 24 вольта. Источником служит блок питания. Бывают ленты, рассчитанные на напряжение 36 и 48 вольт, но в быту они редко используются.

Для светодиодных лент применяют одноцветные и трехцветные SMD диоды. Самый распространенный – первый вариант с одним кристаллом. Диоды светятся белым, синим, красным или другим цветом.

Второй вариант – это лампочки с тремя кристаллами. Один RGB диод способен светиться, например, красным, синим и зеленым цветом. Переключение свечения осуществляется контроллером.

Продаются светодиодные ленты рулонами длиной по 5 м. На каждый 1 м может быть припаяно 30, 60 и более лампочек. Для защиты от влаги и механических повреждений производят изделия с силиконовым покрытием.

Видео как паять светодиодные ленты

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Что и где паять?

Любая светодиодная лента состоит из групп, включенных параллельно между собой светоизлучающих диодов. Разрезается лента строго в определенных местах между этими группами. Как правило, места возможных разрезов обозначаются пунктиром или значком ножниц.

Определившись с длиной отрезка, с одной из его сторон выбирают контактные площадки, к которым будут припаивать провода. Контакты в виде печатных проводников расположены с обеих сторон от линии разреза, имеют круглую форму и надпись: в одноцветных изделиях – «+» и «-», в многоцветных – «R», «G», «B», «–». Перед началом пайки контакты необходимо слегка зачистить до появления блеска.

Когда нужны коннекторы?

Коннекторы применяют, когда в наличии нет паяльника и нужно быстро соединить 2 полоски подсветки или ленту с проводами. Размер коннектора выбирают в зависимости от ширины подсветки. Оптимальный размер – 0,8 и 1 см. При этом светодиодная полоска и коннектор должны иметь одинаковое число контактов. Соединительные детали делятся на 3 типа:

прямые – соединяют между собой 2 отрезка лент;
для пайки отрезков под углом в 90°;
для подключения проводов (формируется угол).

По способу подключения изделия бывают прижимными, прокалывающими и с защелкой. Несмотря на то, что коннектор легко устанавливается и не нуждается во вспомогательной изоляции, сечение в местах стыка токопроводящих контактов становятся меньше. И если изделие работает долгое время, оно перегревается. Из-за этого контакты подгорают, и электропроводность тока резко ухудшается. Светодиоды, которые находятся недалеко от коннектора, портятся или становятся тусклыми.

Т. к. пайка отсутствует, контакты окисляются. Медные части, взаимодействуя с кислородом, зеленеют. Через такие контакты ток проходит слабее и портит диоды. Они постепенно притухают, мигают и перестают гореть.

Выбор пасты для пайки

Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:

Interflux 2005 и 8300
Kingbo RMA-218
Amtech RMA-223
Флюс-гель Rexant BGA и SMD

На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности – смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.

Что и где паять?

В каких ситуациях нужно соединять ленту

Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.

Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.

При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

Пайка проводов к ленте

Итак, у вас есть лента и контактные места на ней, куда следует припаять провода.

Перво-наперво найдите маркировку, какой контакт «плюсовой», а какой «минусовой».

На RGB вариантах будет один общий плюс (+12V) и три минуса (R-G-B)

Это важно в дальнейшем для соблюдения полярности и подачи питания от блока

Зачищаете кончики проводов от изоляции. Желательно взять именно разноцветные жилы, чтобы не путаться с полярностью в дальнейшем.

Нагреваете паяльник, дотрагиваетесь до припоя и опускаете жилку в канифоль.

После чего вытаскивая жилу, тут же подносите к ней жало паяльника с оловом. Процесс лужения должен произойти автоматически. Проделываете процедуру пару-тройку раз, чтобы полностью покрыть медную жилу со всех сторон.

Теперь нужно залудить контактные места на светодиодной ленте. Лучше всего это делать при помощи флюса.

Перед этим не забудьте хорошенько очистить жало паяльника.

Окунаете его в канифоль и счищаете все лишнее. Это можно сделать специальной губкой, простым ножичком, если нагар въелся капитально или использовать металлическую губку.

Главное не допустить, чтобы какие-либо посторонние элементы попали на контактную площадку.

Далее, берете на кончике зубочистки совсем немного флюса и наносите его на светодиодную ленту.

После чего касаетесь разогретым паяльником припоя и прикладываете его жало на 1-2 секунды к местам пайки на ленте.

Важно, чтобы паяльник был маломощный, с температурой нагрева не более 250 градусов. А что делать, если у вас нет регулятора? Как определить температуру нагрева?

А что делать, если у вас нет регулятора? Как определить температуру нагрева?

смотрите на жало. Оно должно быть чистое, не раскаленное.

при окунании в канифоль, последняя не должна закипать

от жала должен идти просто небольшой дымок

Максимально допустимое время приложения жала к светодиодной ленте — не более 5 секунд. При использовании флюса, это происходит гораздо быстрее 1-2 сек.

В итоге у вас должны получиться два оловянных бугорка, в которых потом нужно будет «утопить» соединительные провода.

Перед непосредственной пайкой самих проводов примерьте их кончики.

Они должны быть зачищены ровно по длине мест пайки. Обычно это не более 2мм.

Если оголенные концы будут достаточно длинными, то при изгибе они могут запросто закоротить между собой. Поэтому лишнее всегда выкусывайте, оставляя кончик как можно короче.

Касаетесь этим кончиком бугорка на контакте светодиодной ленты и сверху на 1 секунду прикладываете паяльник. Олово расплавляется и провод погружается, как бы утопая в нем. То же самое проделываете со вторым проводом.

В итоге у вас должна получиться довольно большая по площади контактная площадка. Но самое главное, это место со всех сторон закрыто оловянной «подушкой», что надежно защищает контакты от окисления.

Для еще большей прочности место пайки можно залить термоклеем, а поверх надеть термоусадку. Тогда провода не отвалятся даже при постоянных изгибах.
