Монтажная плата своими руками

Здравствуйте, дорогие читатели блога. Сейчас на улице замечательная погода, а у меня прекрасное настроение. Сегодня я хочу вам рассказать о том, как можно изготовить качественные печатные платы в домашних условиях.

Не спорю, что в сети информации на эту тему очень много и, наверное, на каждом радиолюбительском сайте есть описание ЛУТовской технологии. Но из всех этих вариантов я выбрал один, который позволяет мне делать действительно качественные печатные платы не уступающие заводским. В этом варианте нет каких-либо тонкостей способных повлиять на результат. Именно этим методом я хочу с вами поделиться.

Вообще метод изготовления печатных плат с помощью лазерного утюга не сложен. Его суть заключается в способе нанесения защитного рисунка на фольгированный текстолит.

В нашем случае защитный рисунок мы сначала с помощью принтера выводим на фотобумагу, глянцевую ее сторону. Затем в результате нагрева утюгом, размягченный тонер прижаривается к поверхности текстолита. Подробности сего действа читайте далее…

Для изготовления платы по технологии ЛУТ нам понадобится: фольгированный текстолит (одно- или двухсторонний) лазерный принтер утюг ножницы по металлу глянцевая фотобумага (Lomond) растворитель (ацетон, спирт, бензин и т.д.) наждачная бумага (с мелким абразивом, нулевка вполне подойдет) сверлилка (обычно моторчик с цанговым патроном) зубная щетка (очень нужная вещь, не только для здоровья зубов) хлорное железо собственно сам рисунок платы нарисованный в Sprint-Layout

Берем в руки ножницы по металлу и вырезаем кусок текстолита по размеру нашей будущей печатной платы. Раньше я резал текстолит ножовкой по металлу, но это, оказалось, по сравнению с ножницами не так удобно, да и пыль текстолитовая очень докучала.

Полученную заготовку печатной платы хорошенько шкурим наждачной бумагой – нулевкой до появления равномерного зеркального блеска. Затем смачиваем кусочек ткани ацетоном, спиртом или каким еще растворителем, тщательно протираем и обезжириваем нашу плату.

Наша задача очистить нашу плату от окислов и “потных рук”. Само собой после этого стараемся руками нашу плату не трогать.

Подготовка рисунка печатной платы и перенос на текстолит.

Нарисованный заранее рисунок печатной платы, мы распечатываем на фотобумагу. Причем в принтере отключаем режим экономии тонера, а рисунок выводим на глянцевой стороне фотобумаги.

Теперь достаем из-под стола утюг и включаем в сеть, пускай нагревается. Свежераспечатанный лист бумаги ложим на текстолит рисунком вниз и начинаем проглаживать утюгом. С фотобумагой, в отличие от кальки, подложки от самоклейки церемониться не нужно, “елозим” утюгом до начала пожелтения бумаги.

↑ Без единого гвоздя

1. Берётся подходящий по размерам кусок гетинакса или текстолита.


Естественно, нефольгированного. В противом случае можно было бы сделать намного быстрее. И получилось бы красивее, но в долговечности такого изделия сильно сомневаюсь. Фольга имеет дурную привычку отслаиваться от основы при нагревании. Размеры определяются «требованиями заказчика» и имеющимися в наличии кусками материала. Когда-то у меня был «монстр» примерно 20×40 см. Жаль потерял. Это сейчас маленькие делал. На большие масштабы пока не замахиваюсь. Спаять блок на паре-тройке транзисторов можно. Или даже что-нибудь звуковое на микросхеме, благо у них сейчас выводов не так много, да и обвески тоже. 2. Шилом, ножом, или ещё каким подходящим инструментом на поверхности материала «процарапывается» разметка под будущие контактные площадки. Указанные на рисунке размеры срисовал со своего изделия. Если кому нужно — могут сделать другие.

3. По разметке, на месте будущих контактных площадок сверлятся отверстия диаметром 2 — 3 мм (для площадок шириной 5 мм, как в моём случае).

4. А потом отверстиям на плате придаётся вот такая форма.

Для этой цели мне пришлось изготовить инструмент из обломка ножовочного полотна по металлу. Обломок был обточен на наждаке примерно так.


Вместо такого самопального «лобзика» вполне можно воспользоваться треугольным надфилем. Форма отверстий будет малость не такая, но свою задачу (препятствовать вращению лепестков) они выполнят так же. Только не было надфилей под рукой в то время. Да и сверло нашлось только на 1,5 мм. Поэтому получились абсолютно ровные сквозные пазы.

6 А потом из подходящей жести вырезаются полосы шириной 5 мм. В моём случае это была знаменитая жесть от банок из под сгущёнки.

7. Полосы режутся на куски длиной примерно 24 мм (для площадок 8×5 мм.). Заготовки сгибаются примерно так:

Полученные изделия вставляются в вышеописанные отверстия:

И фиксируются.

В результате получается что-то вот такое.

Теперь можно спокойно паять свою конструкцию (если она не превышает размеры платы или не собирается на сверхминиатюрных компонентах). Замерять и гонять режимы, вносить в схему изменения. А когда заработает как надо — разрабатывать печатку, корпус и т. д.

Из-за торчащих с обратной стороны платы жестянок работать нужно, естесственно на диэлектрической поверхности. Ну и не допускать попадания под плату металла. В этом смысле доска с жестянками выгодно отличается, если гвозди не слишком длинные: smile: Для большей гарантии можно прикрепить к плате снизу кусок текстолита (гетинакса) такого же размера. Или ножки приспособить как на картинке из «ЮТ», если плата достаточно большая.

Согласен, что всё можно сделать слегка проще. Например «конструкцию» контактных площадок. (Сам когда-то делал вариант где жестяная заготовка просто сгибалась пополам.) Да и саму плату можно делать хоть из картона, если что-то новое делается не так уж часто и нет риска перегреть его во время работы. В нём и пазы под площадки режутся куда легче. (Когда-то и его использовал, правда для несколько других целей.)

А можно и вообще не делать. Но, возможно пригодится кому-нибудь. Мало ли.

И в завершении — фото платы «в деле». То есть во время проверки блока для очередного изделия.

Дело было вдали от цивилизации, нормальных приборов инструментов и радиодеталей.

Так что сильно не удивляйтесь «музейным экспонатам» из которых всё собрано. Делалось всё только для подбора катушки, так что тип остальных элементов роли не играл. К тому же, поблизости у знакомых водился осциллограф, позволяющий контролировать сигнал на радиочастотах, который для меня до сих пор остаётся в планах и мечтах. Стоящий на заднем плане приёмник в данном случае выполняет роль частотомера.

На данный момент сделано две такие платы. Надеюсь, что пригодятся для подготовки следующих статей.

Как пользоваться макетной платой для монтажа без пайки

При конструировании и сборке новых электронных схем обязательно требуется их отладка. Она проводится на временной монтажной плате, позволяющей достаточно свободно расположить компоненты с целью обеспечения возможности быстрой и удобной их замены, проведения контрольно-измерительных работ.

Детали в такой плате могут крепиться при помощи пайки, а сама площадка будет называться макетной платой. Чтобы лишний раз не подвергать компоненты механическим и тепловым воздействиям, монтажниками и конструкторами используется беспаечная макетная плата. Часто радиолюбители называют это приспособление макеткой.

Назначение и устройство

Макетная плата для сборки без пайки позволяет произвести монтаж электрической схемы и запустить ее без использования паяльника. При этом можно проверить все параметры и характеристики будущего устройства, подключив к плате измерительные и контрольные приборы.

Макетная плата представляет собой пластину из полимерного материала, являющегося диэлектриком. На пластине в определенном порядке просверлены монтажные отверстия, в которые должны вставляться выводы деталей – компонентов будущего устройства.

Отверстия допускают подключение выводов диаметром 0,4-0,7 мм. Расположены они на плате, как правило, с шагом 2,54 мм.

Как правило, эти соединения осуществляются группами вдоль платы по ее длинным сторонам. Таких рядов может быть два-три. Эти контактные группы используются как шины для подключения питания.

Между продольными рядами отверстия соединяются пластинами в группы по пять. Эти пластины расположены в направлении поперек платы.

Около отверстий в местах будущих контактов токопроводящие пластины имеют конструктивные особенности, позволяющие зажимать и прочно удерживать выводы деталей, обеспечивая при этом наличие электрического контакта. В этом и есть смысл монтажа без пайки.

Качественные макетные платы допускают монтаж и разборку при сохранении прочного и надежного соединения между деталями до 50 000 раз.

Макетные платы, выпускаемые промышленным способом и приобретенные в торговой сети, как правило, имеют схему расположения контактов и токопроводящих связей между отверстиями.

Как правильно пользоваться

Чтобы успешно и рационально пользоваться макеткой, необходимо иметь еще такие приспособления:

  • несколько монтажных проводов диаметром 0,4-0,7 мм для устройства различных перемычек и подключения питания;
  • кусачки-бокорезы;
  • плоскогубцы;
  • пинцет.

Паяльник при монтаже без пайки, разумеется, не нужен, но он может понадобиться, чтобы припаять провода к клеммам источника питания, если отсутствуют разъемные изделия. Иногда пайку придется применить для осуществления экранирования.

Зная расположение токопроводящих дорожек на макетной плате, легко осуществить монтаж любой схемы и, подключив ее к источнику питания, проверить работоспособность. Для сборки нужно только вставить выводы компонентов в зажимы разъемов и соединить их в нужной последовательности.

При этом необходимо четко представлять расположение токопроводящих дорожек, чтобы не допустить короткого замыкания. При необходимости осуществления контактов между дорожками на макетной плате используются соединители.

В случае если выводы деталей по диаметру не подходят под монтажные отверстия, к ним можно подпаять или подмотать отрезки подходящего провода. Микросхемы и компоненты в BAG-корпусах устанавливаются в центре платы.

Подготовка и экранирование

Для того чтобы работать с макетной платой, особенно, если она предназначена для монтажа без пайки, сначала необходимо произвести подготовительные работы. Это тем более актуально, если плата не использовалась длительное время.

Подготовка включает в себя очистку макетной платы от пыли. Для этого можно воспользоваться мягкой кистью, а для очистки отверстий можно использовать пылесос или баллончик со сжатым воздухом.

Следующим этапом необходимо прозвонить мультиметром токопроводящие дорожки, чтобы избежать лишних трат времени на поиск возможной потери контакта при монтаже схемы.

При отладке устройств, они могут работать некорректно из-за различных помех и наведенных токов, возникающих при работе схемы. Для устранения этого явления необходимо применить экранирование макетной платы.

Для этого используют металлическую пластину, прикрепленную снизу и соединенную пайкой с общей шиной, которая впоследствии станет отрицательной.

Какую макетную плату выбрать?

Наиболее проста в применении беспаечная плата, поэтому она сегодня очень популярна, и о том, как работать с макетной платой без пайки, знают даже начинающие радиолюбители. Кроме того, платы долговечны и очень надежны

Печатные монтажные платы более сложны в работе, так как требуют пайки, однако они имеют важное преимущество: на ней можно макетировать окончательный вариант монтажа на постоянной печатной плате

Поэтому не лишним будет иметь оба типа макетных плат и использовать их в зависимости от ситуации. Ах да а макетные платы купить можно .

С н/п Владимир Васильев

P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!

Что это такое и с чем его едят

различных устройствразличных размеров

Схема электрических соединений гнезд изображена на правом рисунке: пять отверстий с каждой стороны, в каждом из рядов(в данном случае 30) электрически соединены между собой. Слева и справа находится по две линии питания: здесь все отверстия в столбце соединены между собой. Прорезь по средине предназначена для установки и удобного извлечения микросхем в DIP-корпусах. Для сборки схемы в отверстия вставляются радиодетали и перемычки, так как мне плата досталась без заводских перемычек — я их делал из металлических канцелярских скрепок, а маленькие(для соединения соседних гнезд) из скоб для степлера.
Может показаться, что чем больше плата — тем больше её функциональность, это не совсем так. Весьма малый шанс что кто-то (особенно из начинающих) будет собирать устройство, которое займет все сегменты платы, вот несколько устройств одновременно — это да. Например здесь я собрал электронное зажигание на микроконтроллере, мультивибратор на транзисторах и генератор частоты для LC-метра:

Ну и что можно с этим сделать?

Мультивибратор на транзисторах

Описание подключений

В заключение

При конструировании и сборке новых электронных схем обязательно требуется их отладка. Она проводится на временной монтажной плате, позволяющей достаточно свободно расположить компоненты с целью обеспечения возможности быстрой и удобной их замены, проведения контрольно-измерительных работ.

Детали в такой плате могут крепиться при помощи пайки, а сама площадка будет называться макетной платой. Чтобы лишний раз не подвергать компоненты механическим и тепловым воздействиям, монтажниками и конструкторами используется беспаечная макетная плата. Часто радиолюбители называют это приспособление макеткой.

Макетная плата для сборки без пайки позволяет произвести монтаж электрической схемы и запустить ее без использования паяльника. При этом можно проверить все параметры и характеристики будущего устройства, подключив к плате измерительные и контрольные приборы.

Макетная плата представляет собой пластину из полимерного материала, являющегося диэлектриком. На пластине в определенном порядке просверлены монтажные отверстия, в которые должны вставляться выводы деталей – компонентов будущего устройства.

Отверстия допускают подключение выводов диаметром 0,4-0,7 мм. Расположены они на плате, как правило, с шагом 2,54 мм.

Чтобы смоделировать соединения выводов компонентов между собой, макетка имеет специальные токопроводящие пластины, в определенном порядке соединяющие отверстия.

Как правило, эти соединения осуществляются группами вдоль платы по ее длинным сторонам. Таких рядов может быть два-три. Эти контактные группы используются как шины для подключения питания.

Между продольными рядами отверстия соединяются пластинами в группы по пять. Эти пластины расположены в направлении поперек платы.

Около отверстий в местах будущих контактов токопроводящие пластины имеют конструктивные особенности, позволяющие зажимать и прочно удерживать выводы деталей, обеспечивая при этом наличие электрического контакта. В этом и есть смысл монтажа без пайки.

Макетные платы, выпускаемые промышленным способом и приобретенные в торговой сети, как правило, имеют схему расположения контактов и токопроводящих связей между отверстиями.

Макетная плата без пайки — breadboard

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

На этом уроке мы познакомимся с так называемыми беспаечными макетными платами, на которых можно собирать очень сложные схемы, не прибегая к помощи паяльника.

1. Устройство беспаечной макетной платы

Ниже изображена типичная макетная плата, на которой с помощью проводов-перемычек собираются схемы.

Плата представляет с собой пластиковую доску, усеянную отверстиями. В эти отверстия можно втыкать провода-перемычки, микросхемы, резисторы, светодиоды, кнопки и прочие элементы с тонкими острыми металлическими выводами. Расстояние между отверстиями — 2.54 мм. Это стандартное расстояние, так что многие электронные компоненты отлично вставляются в эту плату.

Самое главное в такой макетной плате — скрытые соединения между отверстиями. Схема этих соединений изображена на картинке.

Проводники, размещенные ближе к середине платы, соединяются в вертикальном направлении. По краям платы идут горизонтальные длинные проводники, которые чаще называют шиной питания.

Как пользоваться беспаечной макетной платой? Рассмотрим несколько примеров.

2. Электрическая цепь

Предположим у нас есть один резистор, один светодиод и батарея «крона». Соединим их в цепь с помощью макетной платы.

Сначала ставим светодиод.

Затем ставим резистор таким образом, чтобы одна из его ног был под, либо над анодом светодиода (анод — это положительный вывод, он длиннее, чем катод). Используем резистор номиналом 1 кОм.

Зеленым цветом подсвечиваются скрытые проводники.

Теперь соединяем всё с батареей. Положительный контакт батареи подключаем ко второй ноге резистора, а отрицательный — к катоду светодиода (короткая нога).

Цепь замыкается и светодиод мгновенно вспыхивает!

3. Кнопка

Добавим в цепь тактовую кнопку.

Теперь чтобы замкнуть цепь необходимо нажать кнопку. Жмем кнопку — светодиод зажигается!

4. Шина питания

Для этого задания нам понадобятся дополнительные провода-перемычки. Это такие проводки, в обоих концов которых находится штырёк.

Воспользуемся двумя верхними горизонтальными линиями, чтобы подать питание сразу на три светодиода.

На заметку. Принято красной линией обозначать положительный контакт элемента питания, в синей — отрицательный.

Вставим кнопку в разрыв отрицательной линии питания.

Жмем кнопку — все три светодиода одновременно зажигаются.

Заключение

Вот и всё! Беспаечная макетная плата — очень удобная штука для создания макетов. Однако, стоит опасаться делать на такой плате более или менее серьезные устройства, даже если это школьный проект.

Дело в том, что соединения на беспаечной плате получаются весьма и весьма ненадежными: провода-перемычки могут легко выпасть из своих гнезд, а контакты со временем окисляются. К тому же надо помнить, что любой разъем — это конденсатор, и чем их больше на плате, тем менее предсказуемым будет результат. Так что сразу после освоения беспаечных макетных плат, нужно непременно научиться пользоваться паяльником!

2 Устройствомакетной платы

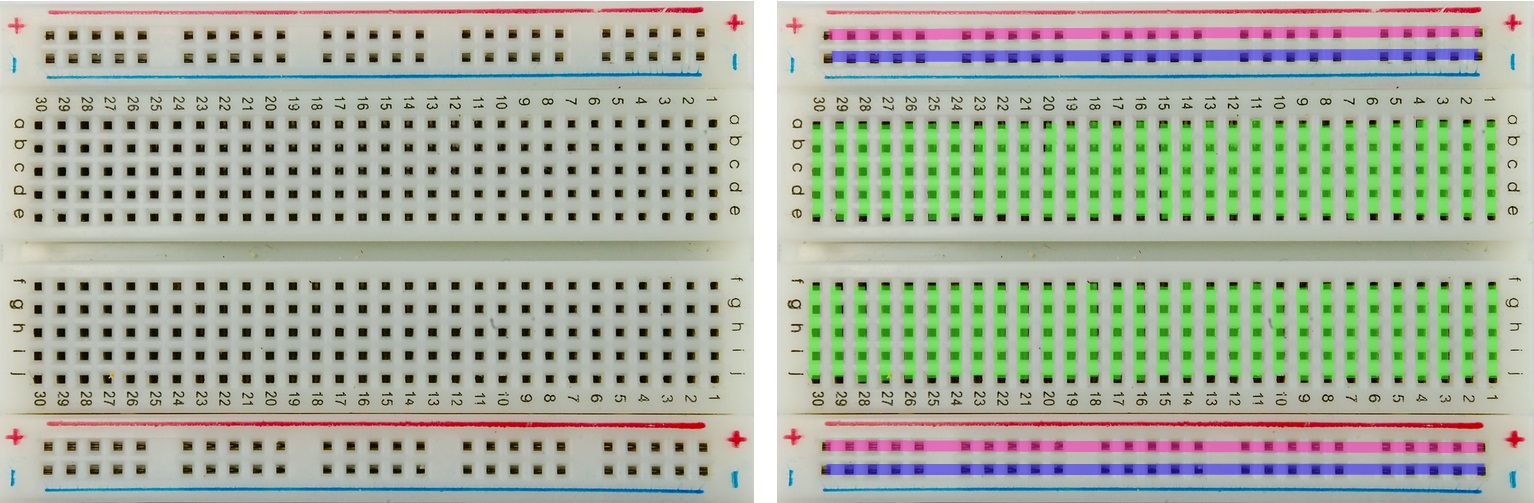

Давайте посмотрим, что внутри у макетной платы. На рисунке слева показан общий вид платы. На правой части рисунка цветом обозначены шины-проводники. Синий цвет – это «минус» схемы, красный – «плюс» , зелёный – это проводники, которые вы можете использовать по своему усмотрению для соединений частей электрической схемы, собираемой на макетной плате

Обратите внимание, что центральные отверстия соединены параллельными рядами поперёк макетной платы, а не вдоль. В отличие от шин питания, которые размещены по краю макетной платы вдоль её краёв

Как видно, имеется две пары шин питания, что позволяет при необходимости подавать на плату два разных напряжения, например, 5 В и 3,3 В.

Устройство макетной платы (breadboard)

Две группы поперечных проводников разделены широкой бороздкой. Благодаря этому углублению на макетную плату можно ставить микросхемы в DIP-корпусах (корпусах с «ножками»). Как на рисунке ниже:

Микросхема на макетной плате

Существуют также радиоэлементы для поверхностного монтажа (их «ножки» при монтаже вставляются не в отверстия в печатной плате, а припаиваются прямо на её поверхность). Их использовать с подобной макетной платой можно лишь со специальными переходниками – прижимными или под пайку. Универсальные переходники называются «панели с нулевым усилением» или ZIF-панели, используя иностранную терминологию. Такие переходники бывают чаще всего под 8-выводные микросхемы и под 16-выводные микросхемы. Пример таких элементов и такого переходника показан на иллюстрации.

Универсальная панель для установки безвыводных элементов на макетную плату без пайки

Цифры и буквы на макетной плате нужны для того, чтобы вы легче могли ориентироваться на плате, а в случае необходимости – нарисовать и подписать свою принципиальную схему. Это иногда может пригодиться при монтаже больших схем, особенно если вы монтируете по описанию. Пользоваться ими примерно так же, как буквами и цифрами на шахматной доске, например: подключаем вывод резистора в гнездо E-11 и т.п.

Разновидности макетных плат

При использовании разных типов макетных плат главное выяснить, как соединяются металлические пластины внутри конкретной макетной платы. Поскольку это то, что вызывает проблемы при построении первых схем. В продаже имеется множество различных плат. Сначала мы рассмотрим два самых популярных типа.

Средняя макетная плата (400 отверстий)

Очень популярная и удобная плата, которая позволяет создавать простые схемы. По обоим краям расположены линии питания (красная для плюса, синяя для минуса). Каждая из них разделена (крайние линии не соединены). Между линиями питания находятся две колонки с отверстиями разделенные выемкой. Расположение металлических пластин — каждая оранжевая линия представляет собой одну независимую металлическую пластину:

В каждой колонне 30 металлических пластин с 5 отверстиями. С помощью элементов, выступающих по бокам пластикового корпуса, можно объединить несколько макетных плат, что очень удобно при построении более сложных схем.

Большая макетная плата (800 отверстий)

Второй популярный вариант макетной платы в два раза больше предыдущей. Схема соединений не меняется, все так как показано на рисунке ниже:

Как пользоваться макетной платой

Пользоваться макетной платой достаточно просто. При создании схемы в отверстия на пластиковом корпусе вставляются необходимые элементы – конденсаторы, резисторы, различные индикаторы, светодиоды и т.д. Ширина разъемов позволяет подключать к контактам проводники с сечением от 0,4 до 0,7 мм.


Схема подключения светодиода к монтажной плате

Например, вам нужно соединить между собой два элемента – светодиод и резистор. Для этого вы берете ножку первого элементам (светодиода) и вставляете ее, например, в ряд номер 2. Вторую ножку вы вставляете в другой ряд. Например, 3. Если вставите ножку в тот же ряд, схема работать не будет, т.к. обе ножки через общую рельсу будут соединены железным проводником. Будет короткое замыкание. Ток пойдет через место соединения напрямую, минуя светодиод. Никакой пользы от этого не будет.


Подключение светодиода к макетной плате. Размещаем светодиод в удобном месте. Главное, для каждой ножки – свой ряд

Если вы воткнете контакт в соседний ряд, то между ними не будет замыкания, т.к. соседние ряды не связаны между собой проводниками (ведь связаны только 5 контактов в одном ряду)

В какой именно ряд вы воткнете ножку – не важно. Главное, что не в тот же, что у первой ножки

Для удобства в реальных схемах вторую ножку размещают не в соседнем ряду, а в любом другом, чуть подальше от первого. Нужно выбирать место монтажа с учетом размеров самого светодиода, чтобы не выгибать сильно контакты.

Итак, светодиод мы закрепили – он устойчиво стоит двумя ногами в рядах 2 и 3. Давайте теперь подключим к этой схеме резистор. Мы возьмем одну ножку резистора и вставим в тот же ряд, что одна из ножек светодиода. Например, в ряд номер 3 – в любое место

В одном ряду 5 контактов, не важно, в какой из контактов мы попадем, главное, что в этом же ряду! Затем вторую ножку резистора вставим в другой ряд, например, в седьмой


Подключение светодиода и резистора к макетной плате. Соединяем одни ножки элементов

Получится, что ножки в 3 ряду встретятся друг с другом через внутренне соединение и будут связаны, как будто мы спаяли или скрутили их. И между ними с удовольствием пойдет ток, ведь он любит металлическое соединение.

У нас остались одна ножка у светодиода и одна ножка у резистора. Ножку светодиода мы должны соединить с платой ардуино. Если это длинная ножка, то соединяем ее с 13 пином. Если короткая, то с пином GND. В нашем случае, мы соединим короткую ножку во втором ряду с разъемом GND на плате Ардуино. Для этого мы берем провод “папа-папа” и втыкаем его в ряд, где находится наша свободная ножка. У нас это ряд 2 (вторая ножка светодиода уже связана в ряду 3 с резистором)

Опять-таки не важно, куда именно мы воткнем провод, главное, что во втором ряду – в том, где уже ждет ножка светодиода. Вторую часть провода мы соединяем с платой Arduino


Пример подключения светодиода и резистора к макетной плате. Идем к GND

Точно так же мы соединяем оставшуюся часть схемы – вторую часть резистора через проводник ведем к другому разъему Ардуино. В нашем случае с ряда 7 мы тянем проводник к 13 пину ардуино. Получится, что длинная ножка светодиода идет к плюсу – к 13 пину. А короткая у нас уже давно соединена с землей – GND.

Все, схема собрана. И после включения питания ток пойдет так (схематически): через источник внутри Ардуино дойдет до 13 пина, через красный проводник дойдет до макетной платы, пройдет через сопротивление, потом через светодиод, потом через черный провод вернется в ардуино. Схема в итоге получилась без разрывов, рабочая.

Еще одним примером создания прототипа схемы с использованием макетной платы может стать такой вариант реализации:

Для ее сборки необходимо взять:

  • Макетную плату (breadboard);
  • провода для соединения;
  • 1 светодиод;
  • тактовую кнопку;
  • резистор с номинальным сопротивлением 330 Ом;
  • батарейку типа «Крона» на 9В.

Плюс батарейки подключается к плюсовой шине, а минус к отрицательной. Если схема собрана правильно, то при нажатии на кнопку будет обеспечиваться загорание светодиода.

Еще несколько примеров:


Пример схемы с макетной платой


Пример схемы с макетной платой

Перевод принципиальной схемы в компоновку схемы

Один из важных навыков для любого, кто интересуется электричеством и электроникой, – уметь «переводить» принципиальную схему в реальную компоновку схемы, где компоненты могут быть ориентированы по-разному.

Принципиальные схемы обычно рисуются для максимальной удобочитаемости (за исключением тех немногих примечательных примеров, нарисованных так, чтобы создать максимальную путаницу!), но при практической сборке схем часто требуется другая ориентация компонентов. Сборка простых схем на клеммных колодках – это один из способов развить навык пространственного мышления «растягивать» провода для создания тех же соединительных путей.

Преобразование простой параллельной схемы в компоновку схемы

Рассмотрим случай параллельной схемы с одной батареей и тремя резисторами, построенной на клеммной колодке:

Рисунок 14 – Схема из одной батареи и трех параллельных резисторов на клеммной колодке

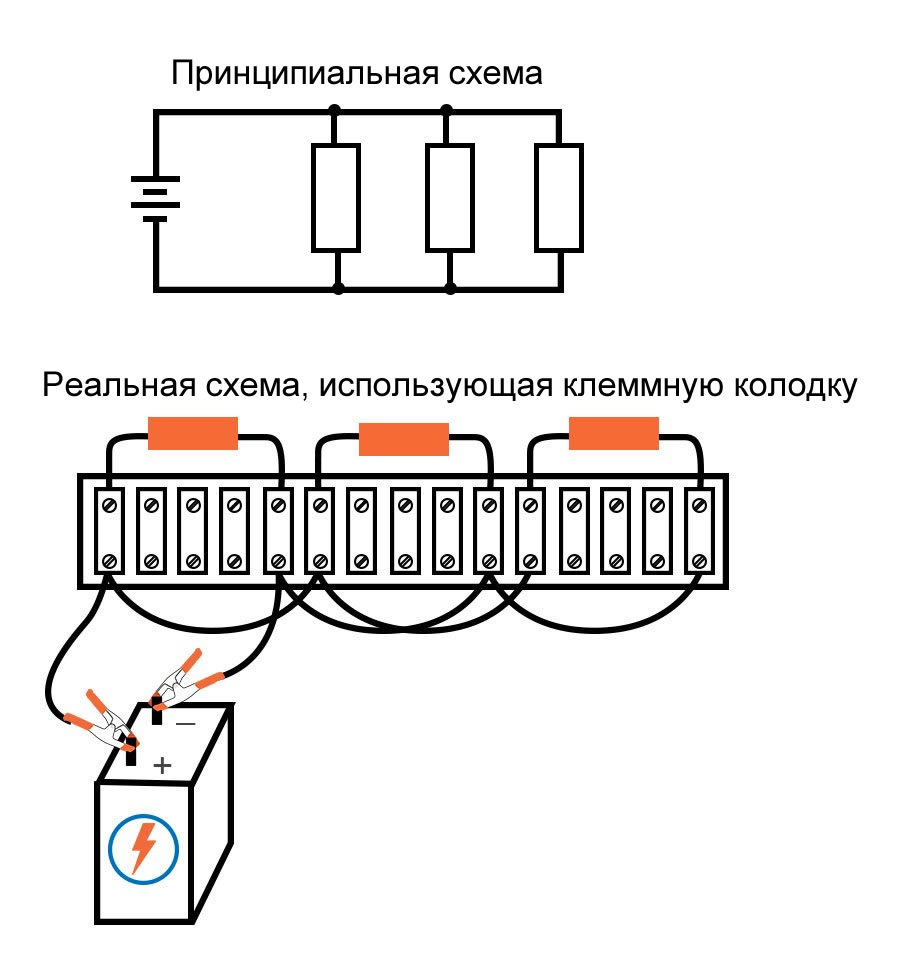

Переход от красивой, аккуратной принципиальной схемы к реальной схеме (особенно когда подключаемые резисторы физически расположены линейно на клеммной колодке) для многих не очевиден, поэтому я опишу этот процесс шаг за шагом. Во-первых, начните с чистой принципиальной схемы и всех компонентов, прикрепленных к клеммной колодке, без соединительных проводов:

Рисунок 15 – Шаг 1

Затем проследите соединение от одной стороны батареи к первому компоненту на принципиальной схеме, закрепив соединительный провод между теми же двумя точками на реальной цепи. Думаю, полезно перерисовать этот провод на принципиальной схеме другой линией, чтобы указать, какие соединения выполнены в реальности:

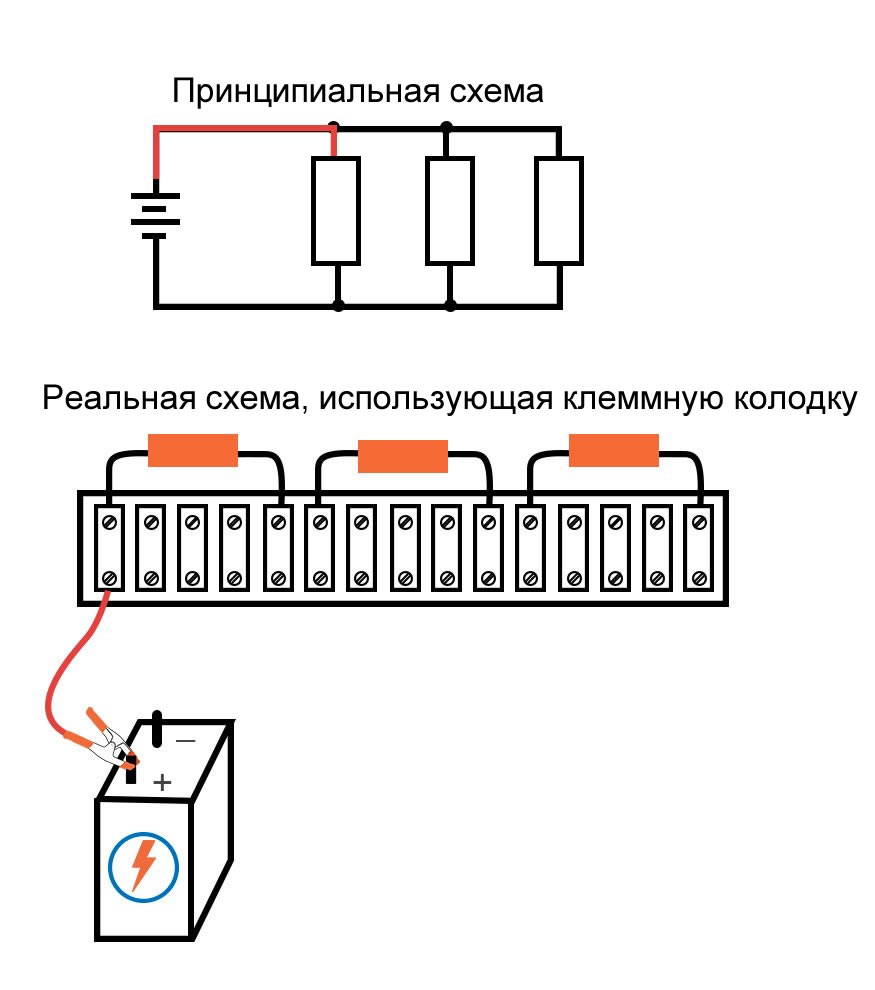

Рисунок 16 – Шаг 2. Подключение первого компонента к одной стороны батареи

Продолжайте этот процесс, провод за проводом, пока не будут пройдены все соединения на принципиальной схеме. Было бы полезно рассматривать общие провода в стиле SPICE: сделайте все соединения с общим проводом в схеме за один шаг, убедившись, что каждый компонент, подключенный к этому проводу на схеме, действительно имеет соединение с этим проводом на макете, прежде чем перейти к следующему. На следующем рисунке показано, как верхние стороны двух оставшихся резисторов соединяются вместе, что является электрически общей точкой с проводом, закрепленным на предыдущем этапе:

Рисунок 17 – Шаг 3

Когда верхние стороны всех резисторов (как показано на схеме) соединены вместе и к положительной (+) клемме батареи, всё, что нам нужно сделать, это соединить нижние стороны вместе и с другой стороной батареи:

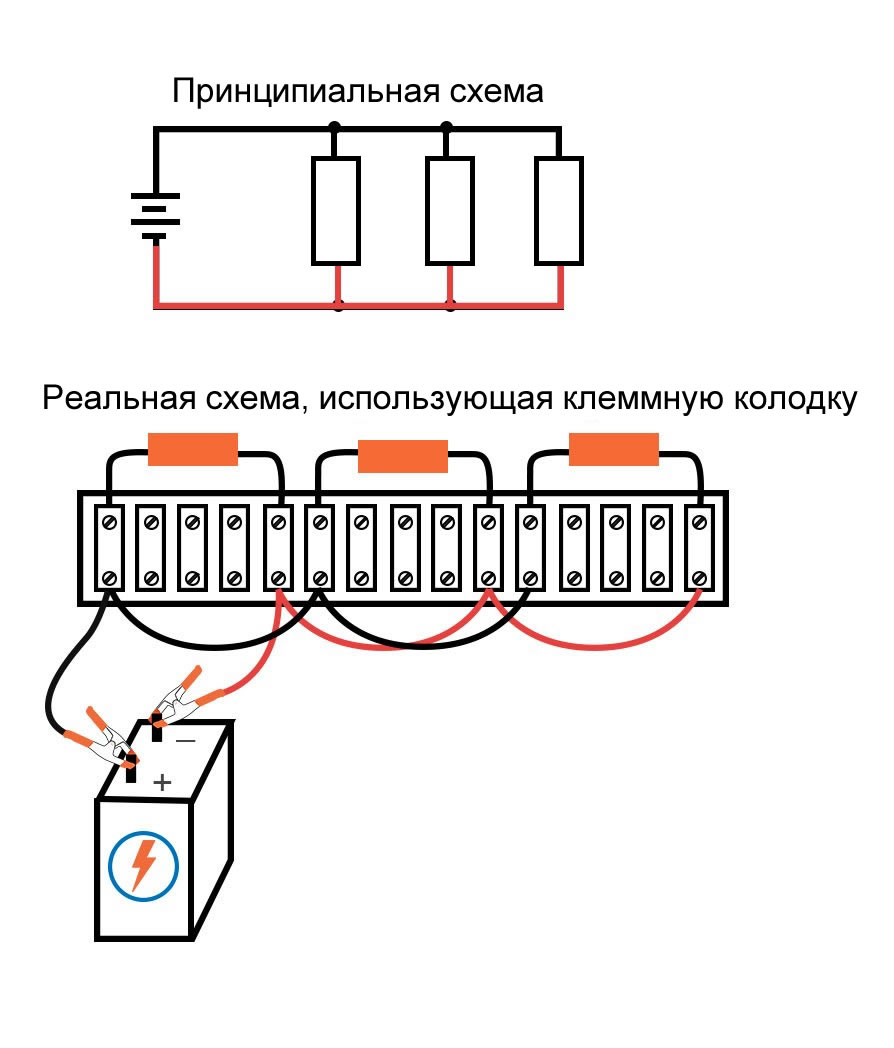

Рисунок 18 – Шаг 3. Подключение резисторов вместе к обоим клеммам аккумулятора

Обычно в промышленности все провода маркируются цифровыми бирками, а электрически общие провода имеют одинаковые номера бирок, как и при моделировании SPICE. В этом случае мы можем пометить провода, как 1 и 2:

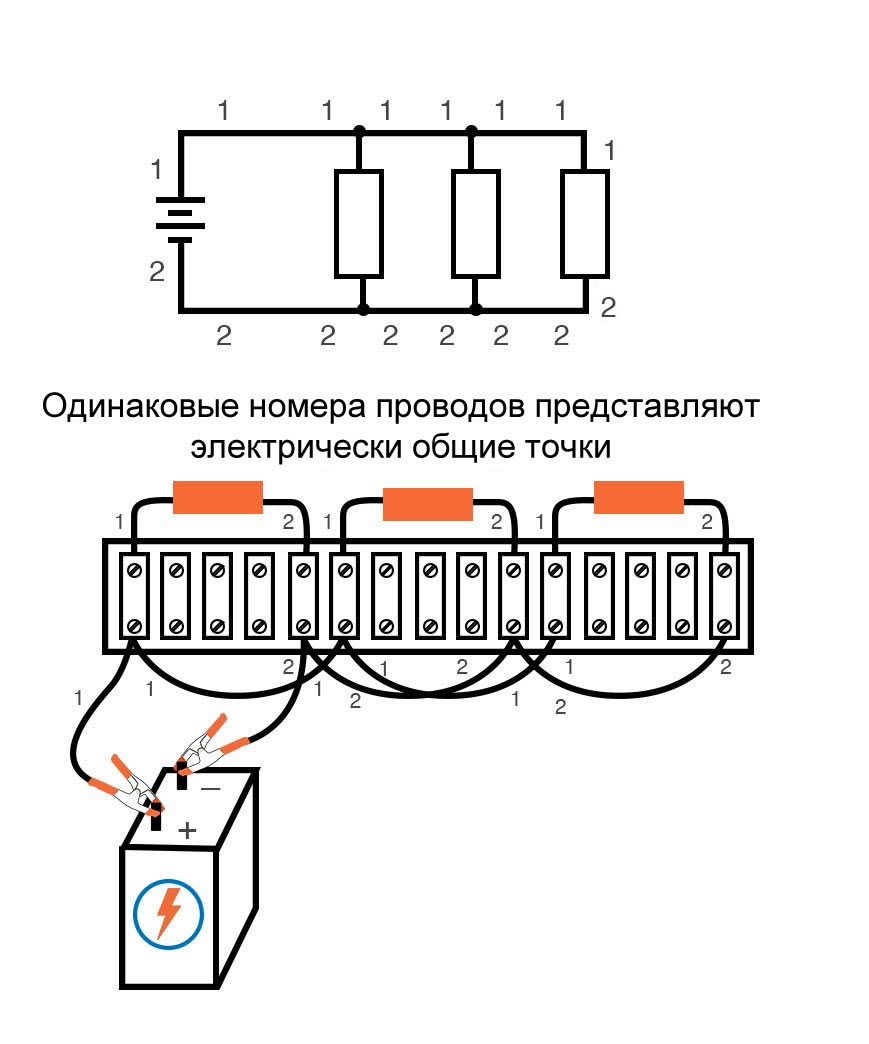

Рисунок 19 – Общие номера проводов, представляющие электрически общие точки

Еще одно промышленное соглашение – немного изменить принципиальную схему, чтобы указать фактические точки подключения проводов на клеммной колодке. Это требует системы маркировки для самой колодки: номер «TB» («terminal block», номер клеммной колодки) для самой колодки, за которым следует другой номер, представляющий конкретную металлическую полосу на колодке.

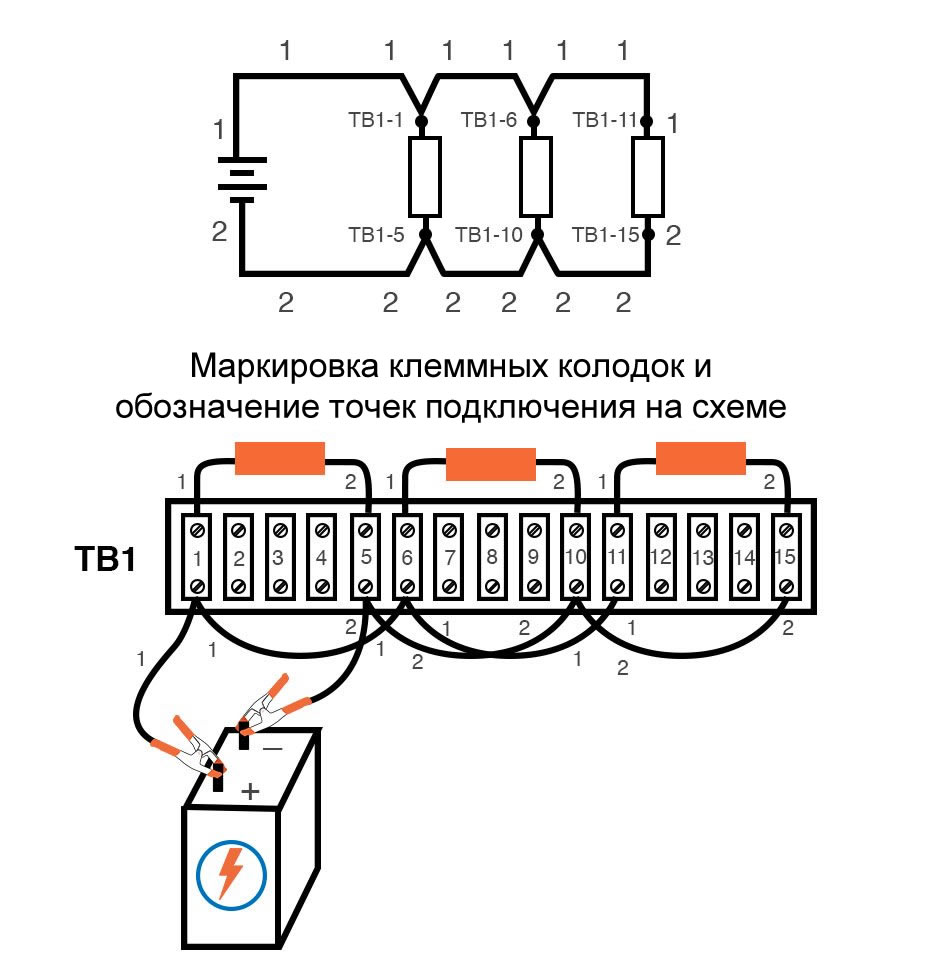

Рисунок 20 – Обозначение точек подключения на клеммной колодке

Таким образом, принципиальную схему теперь можно использовать в качестве «карты» для определения точек в реальной цепи, независимо от того, насколько запутанной и сложной может казаться соединительная проводка. Это может показаться излишним для простой схемы с тремя резисторами, показанной здесь, но такая деталь абсолютно необходима для сборки и обслуживания больших схем, особенно когда эти схемы могут охватывать большое физическое расстояние, используя более одной клеммной колодки, расположенной в более чем одном шкафу или распределительном щите.

Где купить макетную плату

Макетную плату с гибкими джамперами и даже с готовым блоком питания 5 Вольт можно сразу купить набором на Алиэкспрессе. Выбирайте

на ваш вкус и цвет!

Если же не хотите , то проще всего будет купить одноразовую макетную плату и собрать на ней готовое устройство:


Это очень простой вариант использования. Конечно существуют программы, которые помогают создавать схемы и моделировать устройства и порой они намного выигрывают у беспаечных плат. Так как вы сами делаете любую, необходимую. Но и тут бывают небольшие минусы так как на практике параметры могут немного отличаться от исходных данных по различным причинам и убедиться вы сможете только тогда, когда устройство будет готово. Поэтому многие советуют сначала смоделировать устройство на компьютере, потом собрать на беспаечной макетной плате, а потом отправлять в производство. Поэтому если вы начинающий специалист или уже достигли определенных навыков в моделировании и производстве электронных устройств, вы сможете оценить ее по достоинству и иметь всегда под рукой, как необходимый инструмент. Она сможет превратить тяжелый процесс в довольно легкий и интересный, а также ускорить создание вашего изобретения.

При конструировании и сборке новых электронных схем обязательно требуется их отладка. Она проводится на временной монтажной плате, позволяющей достаточно свободно расположить компоненты с целью обеспечения возможности быстрой и удобной их замены, проведения контрольно-измерительных работ.

Детали в такой плате могут крепиться при помощи пайки, а сама площадка будет называться макетной платой. Чтобы лишний раз не подвергать компоненты механическим и тепловым воздействиям, монтажниками и конструкторами используется беспаечная макетная плата. Часто радиолюбители называют это приспособление макеткой.

Макетная плата для сборки без пайки позволяет произвести монтаж электрической схемы и запустить ее без использования паяльника. При этом можно проверить все параметры и характеристики будущего устройства, подключив к плате измерительные и контрольные приборы.

Макетная плата представляет собой пластину из полимерного материала, являющегося диэлектриком. На пластине в определенном порядке просверлены монтажные отверстия, в которые должны вставляться выводы деталей – компонентов будущего устройства.

Отверстия допускают подключение выводов диаметром 0,4-0,7 мм. Расположены они на плате, как правило, с шагом 2,54 мм.

Чтобы смоделировать соединения выводов компонентов между собой, макетка имеет специальные токопроводящие пластины, в определенном порядке соединяющие отверстия.

Как правило, эти соединения осуществляются группами вдоль платы по ее длинным сторонам. Таких рядов может быть два-три. Эти контактные группы используются как шины для подключения питания.

Между продольными рядами отверстия соединяются пластинами в группы по пять. Эти пластины расположены в направлении поперек платы.

Около отверстий в местах будущих контактов токопроводящие пластины имеют конструктивные особенности, позволяющие зажимать и прочно удерживать выводы деталей, обеспечивая при этом наличие электрического контакта. В этом и есть смысл монтажа без пайки.

Макетные платы, выпускаемые промышленным способом и приобретенные в торговой сети, как правило, имеют схему расположения контактов и токопроводящих связей между отверстиями.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рест металл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
