Как увеличить скорость интернета 4G на даче в деревне?

Для того, чтобы увеличить скорость интернета Билайн, МТС, Мегафон, Yota, Теле 2 через USB модем Huawei или любого другого производителя, можно использовать весьма банальный способ:

приобрести USB кабель удлинитель,
подключить к нему 4G модем
и подвесить на самую высокую доступную точку

Кабель

Если вы в помещении, то оптимально его прикрепить поближе к окну, например, перекинув через карниз занавесок.

Думаю, что такой провод найдется в каждом доме, поэтому можете попробовать проделать то же самое и потом проверить скорость 3G, 4G модема через всеми нами любимый сайт Speedtest.

Если немного углубиться в суть вопроса, то на стабильность и быстроту передачи данных также влияет качество USB кабеля. Если купить шнурок подороже, то точно не прогадаете.

Для наглядности, привожу таблицу классификации кабелей:

Но это, скажем так, колхоз. Пожалуй, самый эффективный способ повысить скорость 3G/4G LTE модема при относительно недорогой стоимости — это использовать специальнную антенну, которые продаются в каждом магазе с цифровой техникой.

Портативная антенна для 3G-4G модема Huawei

Существуют небольшие портативные антенны, которые большого усиления интернета не создают, но делают прием сигнала 4G более стабильным в той зоне, где он и так в принципе нормальный. Однако как и при работе одного модема, в связке с этой антенной, он ловит все окружающие его радиосигналы, в том числе от телевизора и микроволновки, что значительно ухудшает качество приема.

Направленная антенна

Для того, чтобы этого избежать, нужна направленная антенна для 3G модема. С ее помощью прием будет сфокусирован именно в ту сторону, где находится источник мобильной связи. У таких антенн есть также несколько модификаций. Самая простая — комнатная 3g антенна, которую можно подвесить около окна и направить в сторону, где расположена ближайшая вышка оператора. Схема работы такая — модем вставляется в разъем USB на антенне, а от нее кабель протягивается и соединяется с ПК или ноутбуком.

Сегодня в любом магазине можно приобрести относительно недорогой домашний комплект «Connect», обеспечивающий усиление скорости для 3g или 4g модема. Поскольку места он много не занимает, его даже можно взять с собой в путешествие для улучшения качества приема сотового сигнала.

Ваше мнение — WiFi вреден?
Да 22.62%

Нет 77.38%

Проголосовало: 45569

Более подробно посмотрите видео об этом продукте:

Внешняя LTE антенна

Еще более серьезный вариант — внешняя 3G антенна, которую уже можно прикрепить снаружи дома и с помощью протянутого в комнату кабеля USB соединить с компьютером или роутером. Такая антенна не боится плохой погоды и может значительно увеличить скорость 3G-4G интернета через модем.

Репитер сигнала 3G/4G

Еще один способ, связанный со скоростью, — это специальный набор для усиления приема сигнала сотового оператора. Есть еще одно название — 3G репитер или повторитель. С его помощью вы усилите сам прием в доме, что положительно скажется как на скорости работы интернета через модем, так и улучшится прием мобильного телефона.

Схема подключения следующая:

К внешней 3G антенне при помощи кабеля подключается 3g репитер.
От него по кабелям сигнал передается на одну или несколько внутренних антенн.
А они уже передают его непосредственно до конечного пользователя — модема или сотового телефона.

Такая схема очень эффективна, но требует затрат на дополнительное оборудование (внутренние и внешнюю антенны), а также прокладки кабеля и связанных с этим работ, которые могут нарушить эстетичность дизайна помещения.

Но наука не стоит на месте и недавно было изобретен новый комплект, позволяющий принимать и усиливать скорость 4g от Билайн, МТС, Мегафон, Yota, Теле 2 без всяких проводов. Модель комплекта называется Nextivity Cel-Fi RS2. Посмотрите видео об этом

Как сделать антенну своими руками

Антенну можно не только приобрести, но и сделать своими руками из определенных подручных средств. Потребоваться это может в то случае, если нет желания тратиться на оборудование или поблизости нет магазинов с кабелями и переходниками. Кроме того, это может быть полезно для радиолюбителей.

Звуковые колонки для усиления сигнала

По отзывам пользователей, это наиболее простой вариант улучшения скорости сети и качества передаваемого сигнала. Способ включает в себя использование обычных звуковых колонок. Причем в ходе процесса не требуется приобретать или создавать антенны и специальные усилители.

Многими отмечается, что приближение колонок к передающему устройству — маршрутизатору, повышают уровень передачи данных от 10 до 20%. Нужно сказать, что на качестве сигнала это никак не отразится. Конечно, это незначительный прирост уровня волны, однако, если качество изначально было плохим, данный результат даст значительный прирост.

При этом необходимо отметить, что на работе самих колонок впоследствии это никак не влияет. Они будут работать в прежнем режиме, нужно только поставить звук на нормальное значение и переставить оборудование дальше от роутера.

Также нужно отметить, что не все колонки могут одинаково усилить сигнал. Так что уровень сигнала будет зависеть от размера динамиков. Но, в любом случае, степень повышения качества волны не выйдет за пределы 20%, но может опуститься ниже 10%.

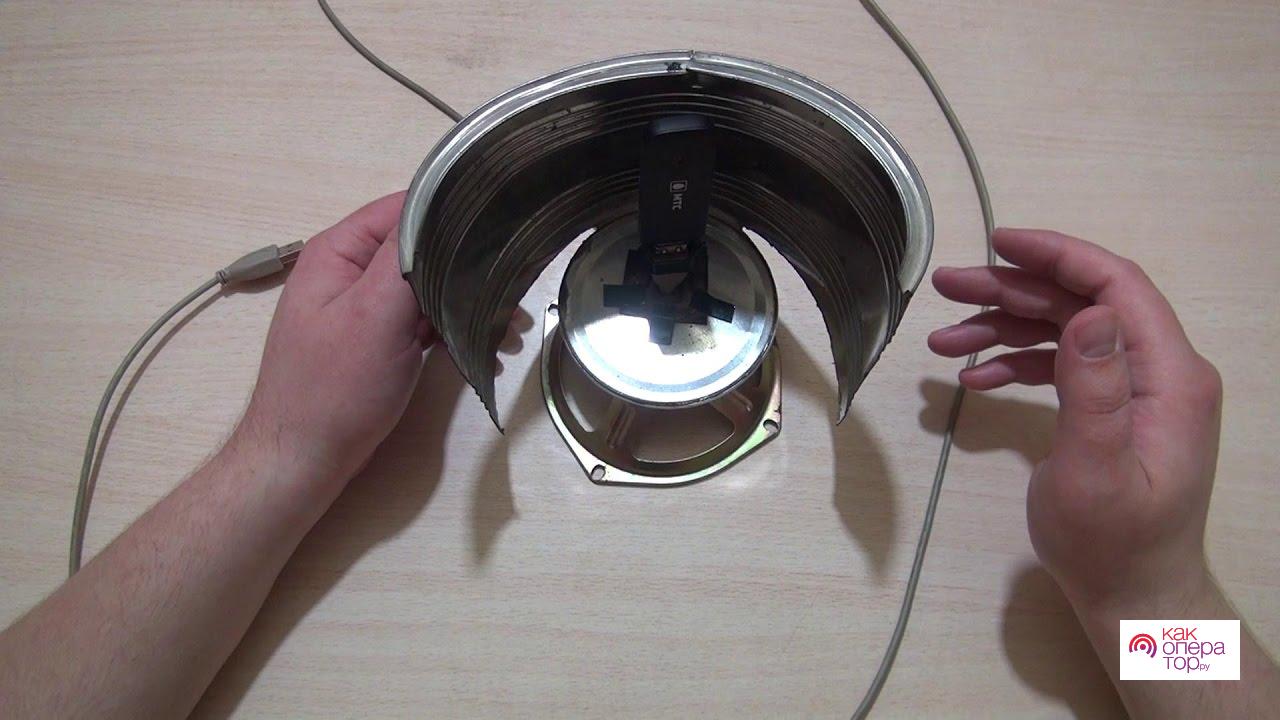

Усилитель из медной проволоки

Данный способ также позволяет легко и самостоятельно увеличить качество и скорость передаваемого 3G сигнала модема. Конечно, потребуется выполнить больше действий, чем при методе с колонками. Пользователь должен сформировать специальную конструкцию, в компоненты которой входит проволока и жестяная банка. Они будут исполнять роль антенны.

Для успешного завершения процесса, необходимо следовать следующему алгоритму действий:

приобрести медную проволоку, чем больше будет ее длина, тем лучше;
открыть корпус устройства и сделать 5-6 витков вокруг разъема с сим-картой;
другой конец необходимо протянуть до форточки;
после этого берется жестяная банка, если подобной банки нет, можно взять стеклянную, но если она имеет вытянутую форму, нужно будет срезать горлышко, чтобы получился стакан;
банка исполняет роль передатчика, усиливающего степень связи;
после этого, потребуется примотать к дну банки свободную часть медной проволоки;
повернуть горлышко емкости в ту сторону, где располагается ближайшая станция провайдера.

Отмечается, что качество интернета вырастет до уровня 90-95%.

https://youtube.com/watch?v=KZ3DiIbL-AY

Голоса

Рейтинг статьи

Какой нужен кабель для 4G-антенны

Трассу кабеля от антенны до 4G модема необходимо прокладывать по наименее короткому маршруту. При длине кабеля до 10 м возможно использование обычного 75 Ом кабеля, он значительно дешевле. Если сигнал с базовой станции на месте установки антенны не плохой, то можно проложить трассу с таким же кабелем и немного большей длины. В случаях, когда необходимо добиться максимального усиления- кабель лучше использовать радиочастотный 50 Ом. Здесь Вам придется потратиться на кабельную сборку из кабеля RG -58 (более дешевый) или 5DFB. Для 75 Ом кабелей 4G антенны имеют выход под F разъем, для 50 Ом — N разъем. При выборе антенны надо учитывать и этот фактор.

В нашем разделе Вы сможете выбрать себе антенну под любой диапазон с возможностью обмена в случае, если «промахнулись» с выбором.

В статье «Андроид приложения для поиска базовых станций» Вы сможете познакомиться с другими приложениями пользующимися наибольшей популярностью по поиску базовых станций: «Карты 3G 4G WiFi связи (OpenSignal)», «Cellulailer», «Cellumap», «Network Signal Info», «Качество связи», «Cell Map», «Netmonitor», «Network Cell Info» В статье «Как работает 3G» Вы сможете получить сведения по технологии 3G, рабочих частотах, скоростях передачи данных, стандартах и подразделах

Обновлено: 4-11-2019, 19:02
Google Play:Открыть
Жанр: Инструменты
Версия: 4.19.8
Русский язык: Да
Требования: Android 4.0
Просмотров: 2 124

Network Cell Info — программа-инструмент которая предоставляет пользователям массу интересных и полезных данных о качестве приёма сотовой связи, Wi-Fi и так далее в режиме реального времени. Приложение поддерживает GSM, CDMA, LTE и многие другие стандарты, отслеживание сигнала сразу с нескольких вышек, демонстрирует соты на карте, примерное расположение вышек и так далее. Подобный функционал не только отвечает на вопросы любопытствующих людей, но и с лёгкостью поможет в работе профессионалам из этой сферы деятельности. Ну дизайн и интерфейс так же оставляют только самые положительные впечатления. Что в моде: полная версия Оценок: 2 Скриншоты

Настройка 3G HSPA антенны

Настраивать антенну можно как минимум двумя способами. Но от выбора способа настройки антенны HSPA кардинально зависит результат полученных скоростных характеристик. И так, выбирая простой способ настройки, Вам нужно просто подключить антенну к USB модему и направить в сторону ближайшей базовой станции оператора которая вещает 3G. Выяснить где находится та самая базовая станция можно у тех поддержки оператора которого Вы выбрали. Вся суть настройки антенны заключается в том, чтобы в интерфейсе модема, в той самой программе которая установилась на компьютер при первом запуске увидеть максимальное количество “палочек” сигнала. Как только Вы добились этого, можно считать антенну настроенной.

ВНИМАНИЕ: такая грубая настройка антенны не даст высоких скоростных показателей, проще говоря скорость буде не высокая и не стабильная! Если же Ваша цель настроить свое оборудование качественно и получить высокую скорость, тогда есть второй способ. Для этого необходимо выполнить все те же действия, что и в первом способе, за исключением направления антенны. Антенну так же необходимо направлять в сторону ближайшей базовой станции, но для точной настройки использовать другую программу

Программа для настройки 3G HSPA антенны называется MDMA и плагин Entropiy (голосовое оповещение). Скачать программу MDMA можно здесь. Скачали архив с программой. Извлекаем все файлы из архива и добавляем mdma.exe в корень системного диска (обычно C:\) на Вашем ПК. По желанию можно вынести ярлык программы на рабочий стол своего компьютера. Плагин Entropiy устанавливается как обычно двойным кликом, следуя подсказкам помощника установки. Теперь можно приступать к настройке. Подключаем модем в USB порт ПК и закрываем родную программу нашего модема которая запустится автоматически. Далее необходимо открыть диспетчер устройств, и найти пункт модемы. В этом пункте будут прописаны все модемы которые сейчас подключены к вашему компьютеру. Выбираем свой модем и дважды кликаем по нему. Должно открыться окно с названием свойства:(название модема), тут выбираем закладку – модем и смотрим номер COM порта, запоминаем и закрываем это окно

Антенну так же необходимо направлять в сторону ближайшей базовой станции, но для точной настройки использовать другую программу. Программа для настройки 3G HSPA антенны называется MDMA и плагин Entropiy (голосовое оповещение). Скачать программу MDMA можно здесь. Скачали архив с программой. Извлекаем все файлы из архива и добавляем mdma.exe в корень системного диска (обычно C:\) на Вашем ПК. По желанию можно вынести ярлык программы на рабочий стол своего компьютера. Плагин Entropiy устанавливается как обычно двойным кликом, следуя подсказкам помощника установки. Теперь можно приступать к настройке. Подключаем модем в USB порт ПК и закрываем родную программу нашего модема которая запустится автоматически. Далее необходимо открыть диспетчер устройств, и найти пункт модемы. В этом пункте будут прописаны все модемы которые сейчас подключены к вашему компьютеру. Выбираем свой модем и дважды кликаем по нему. Должно открыться окно с названием свойства:(название модема), тут выбираем закладку – модем и смотрим номер COM порта, запоминаем и закрываем это окно.

Находим ярлык программы MDMA на рабочем столе и кликаем на него правой кнопкой мышки, выбираем пункт свойства. Тут необходимо прописать номер COM порта который мы запомнили ранее. После внесения изменений нажимаем применить и клавишу “ок” для сохранения настройки. Программа MDMA готова к использованию.

Запускаем MDMA. В открывшемся окне программы Вы уведите уровень сигнала сети оператора в децибелах(dBm). Теперь все готово к настройке. Подключите антенну к модему и направляйте в сторону базовой станции оператора. Поворачивайте антенну не спеша, следите за изменением сигнала. Настройка выполняется до тех пор пока Вы не увидите минимальное значение в dBm. Так как значение уровня сигнала это отрицательная цифра, то чем меньше она будет тем лучше. Стоит отметить, что MDMA реагирует не мгновенно на изменение положения антенны, по этому после поворота антенны необходимо несколько секунд подождать.

Если настройка антенны производиться самостоятельно и смотреть показатели сигнала не удобно, Вам поможет модуль Entropiy который будет озвучивать все изменения сигнала.

ВАЖНО: если Вы выполнили все вышеперечисленное, а сигнал не достаточно хороший, то необходимо поднять антенну выше. Не забывайте о том, что изменения рельефа местности и лес на пути следования сигнала являются серьезной помехой

После выполнения такой точной настройки антенны Вы однозначно получите высокую и наиболее стабильную скорость 3G или 4G интернета

Устройство и оптимальные габариты

Сегодня в магазинах еще можно увидеть модели, функционирующие на 900 МГц, но они уже не так актуальны. Ключевые узлы усилителя представлены вибратором, антенным проводом, блоком передачи сигнала и отражателем, устраняющим перерывы и посторонние шумы.

Основные требования к вибратору

Вибратор должен быть выполнен из алюминия или меди. В процессе изготовления 3G-антенны своими руками для телефона нужно учитывать тот факт, что вибратор имеет небольшой размер, поэтому подключать кабель следует пайкой. Что касается поперечного сечения, то оно должно составлять 5-7 мм, а диаметр — не менее 2,5-3 мм.

Важно! Для регулярного приема сигнала квадраты вибратора должны быть симметричными, а его боковые поверхности — иметь одинаковый размер

Выбор кабеля

Главное отличие 3G-антенны от обыкновенной представлено размером противодействия волны, которое в среднем составляет 80 или 55 Ом. Чтобы сократить возможную утрату мощности, рекомендуется использовать провод, у которого меньшее сопротивление. К преимуществам таких кабелей относятся лучшие электронные показатели, гарантия наименьшей потери сигнала и совместимость с механическими габаритами вибратора.

Специфика конструкции рефлектора

В качестве экрана можно использовать любую пластину из стали или же вырезать жестяную основу из дна непригодной алюминиевой кастрюли. Если под рукой нет ничего металлического, нужно взять лист картона или фанеры, предварительно обмотав его фольгой. Отличную проводимость имеет DVD-диск, одна из сторон которого покрыта алюминиевой фольгой. Такое приспособление прекрасно отражает волны, существенно облегчая работу, а также имея эстетичный внешний вид.

Защита

Для защиты от внешних воздействий выносная антенна должна быть размещена в корпусе подходящих размеров. Места выхода кабеля и крепежных элементов должны быть тщательно загерметизированы.

Важно! Корпус конструкции должен быть выполнен из непроводящего материала. Это может быть полистирол или полиэтилен. Первый материал предпочтительнее, поскольку допускает сборку корпуса при помощи склеивания, достаточно стоек к ультрафиолетовым лучам, низкой и высокой температуре

Первый материал предпочтительнее, поскольку допускает сборку корпуса при помощи склеивания, достаточно стоек к ультрафиолетовым лучам, низкой и высокой температуре.

Наибольшей опасности внешние устройства подвергаются во время грозы. Разряд молнии, попавший в антенну, способен мгновенно вывести из строя внутренние цепи во всей подключенной к ней аппаратуре. Поэтому при вероятности грозы следует отключать антенный кабель из разъема модема или роутера.

Самодельные устройства повышения мощности принимаемого сигнала способны улучшить качество приема, скорость приема и передачи данных, исключая дополнительные расходы на более совершенное оборудование.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.

Основными узлами антенны являются:

вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
узел передачи сигнала с кабеля на вход модема;
рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметр	Размер в мм
50 Ом	75 Ом
L1, сторона квадрата извне	35,8	35,7
L2, сторона квадрата внутри	34,2	34,4
L3, суммарная длина	100,3	95,5
L4, ширина	50,1	52,1
L5, расстояние в месте пайки	2,1	1,8
D, дистанция между вибратором и рефлектором	16,4	17,4
В, ширина рефлектора	143	143
Н, длина рефлектора	143	143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.

Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.

Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Способ 5: Подключение модема к роутеру

В качестве последнего метода разберем совместное использование роутера и 4G-модема для усиления сигнала второго. Организация подобного типа соединения позволит не только расширить зону покрытия, но и создаст беспроводную сеть, к которой смогут подсоединиться сразу несколько пользователей. Однако для этого необходимо убедиться, что на маршрутизаторе есть USB-порт и он поддерживает модем. После этого подключите оборудование через этот самый разъем.

Подробнее: Вход в настройки роутеров

Остается только изменить некоторые параметры, чтобы перевести маршрутизатор в необходимый режим работы. В разных моделях устройств это осуществляется по определенному алгоритму, поэтому рассмотрим два кардинально различающихся варианта, чтобы каждый пользователь понял принцип настройки.

D-Link

В маршрутизаторах D-Link и многих других моделях от разных производителей настройка 3G или 4G производится в быстром режиме при помощи встроенного Мастера, что отлично подойдет начинающим юзерам.

Для этого после авторизации в веб-интерфейсе разверните раздел «Начало» и выберите пункт «Click’n’connect» или «Быстрая настройка».
Если появится предупреждение об отсутствии подключения Ethernet кабеля, просто пропустите его, ведь при таком режиме работы он не нужен.
В форме выбора провайдера оставьте значение «Вручную».
Главный этап — выбор типа подключения. В нашем случае это будет «3G» или «LTE» в зависимости от того, какой протокол поддерживает USB-модем.
При появлении сообщения о надобности ввода PIN-кода, укажите его, чтобы разблокировать сетевое оборудование, а затем завершите настройку.
Для проверки работоспособности устройства перейдите к разделу «3G-модем».
Посмотрите его состояние, уровень сигнала и по необходимости измените PIN-код через отдельное меню.

ASUS

Второй вариант реализации веб-интерфейса позволяет обойтись без использования Мастера настройки, ведь работа с USB выведена в качестве приложения. ASUS — самый распространенный производитель, использующий такой метод в своих настройках, поэтому и рассмотрим его.

В интернет-центре сразу же переключитесь на русский язык для понимания пунктов меню.
Обратите внимание на блоки слева, где через «Общие» перейдите в «USB-приложение».
Начните настройку модема, переключившись в соответствующий рабочий режим.
Активируйте этот режим, изменив статус отвечающего за данную операцию ползунка.
Введите точку доступа и пароль, если этого требует оператор. Эту информацию можно взять в приложении, которые вы используете в операционной системе при работе с модемом.
По завершении примените изменения, чтобы маршрутизатор отправился на перезагрузку и начал свое функционирование.. Если после применения настроек и перезагрузки маршрутизатора интернет по Wi-Fi до сих пор не раздается, значит, беспроводная сеть еще не настроена

Для установки ее параметров потребуется выполнить всего несколько действий

Если после применения настроек и перезагрузки маршрутизатора интернет по Wi-Fi до сих пор не раздается, значит, беспроводная сеть еще не настроена. Для установки ее параметров потребуется выполнить всего несколько действий.

В веб-интерфейсе роутера перейдите в раздел «Беспроводной режим» или «Wi-Fi».
В нем активируйте точку доступа, чтобы отобразились вспомогательные параметры.
В этом меню поменяйте имя беспроводной сети, чтобы ее было проще найти в списке доступных.
После этого переключитесь к категории «Защита беспроводного режима».
Установите рекомендованный тип шифрования и впишите пароль, который будет использован при подключении.

Подготовительные работы

Первое, что необходимо сделать, прежде чем паять, – разобрать модем. Не существует единого алгоритма разборки, тут все зависит от конкретной модели. В большинстве случаев корпус модема разборный и состоит из двух половинок, которые скреплены между собой с помощью пластиковых защелок. Отсоединить защелки, не сломав их, поможет кусок тонкой пластмассы, отлично подойдет пластиковая карточка.

Далее нужно найти внутреннюю антенну. В подавляющем большинстве случаев она попросту вытравлена на плате, но может быть изготовлена в виде отдельного съемного блока. Определить, какая часть платы играет роль антенны несложно – это самая большая медная площадка на текстолите.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов.

Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Для ее решения используются следующие технологии:

Разнесенный прием (Receive Diversity). Позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
Разнесенная передача (Tx Diversity). Основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
Пространственное уплотнение (Spatial Multiplexing). Разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

C – пропускная способность канала;
M – количество независимых потоков данных;
B – ширина канала;
S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным. Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Прием и отправка информации в линиях беспроводной связи.

Третий вариант — антенна Харченко

Свою жизнь антенна Харченко начинала еще в середине двадцатого столетия. Но за столь долгий срок ее конструкция ничуть не изменилась. Принцип работы основан на улавливании электромагнитных волн, по которым и передается мобильный интернет.

Как собрать антенну Харченко своими руками сегодня рассказывается во многих источниках. Разные варианты могут отличаться внешне или используемыми материалами, но единым остается принцип ее действия. Можно утверждать, что антенна Харченко существенно улучшает качество принимаемого сигнала. Она пригодится в тех случаях, когда обычных методов комнатных или выносных устройств явно не хватает.

Большим преимуществом антенны Харченко можно назвать дальность работы. Благодаря тому, что сигнал многократно отражается в атмосфере и огибает препятствия, поймать его можно на солидном удалении

Важно только правильно собрать компоненты в единую цепь. Но зная основные параметры, особых сложностей с этим возникнуть не должно

Так, ключевое значение в антенне Харченко играет основной элемент, который принимает сигнал. Для частоты 2100 МГц, на которой передается мобильный интернет, следует выбирать проволоку из меди с сечением от 3,5 до 4 мм. Самой проволоке с помощью плоскогубцев необходимо задать форму двух ромбов (в ходе экспериментов выяснилось, что это наилучшая форма для приема сигнала, хотя вполне успешно существуют биквадратные модели антенны Харченко, где последовательно соединяются сразу четыре ромба)

Очень важно соблюсти длину каждой стороны. Она должна равняться 53 мм для хорошего приема длины волны (143 мм)

Вообще, существуют таблицы для расчетов стороны граней на заданную длину волны. И еще одно качество медного приемника волнового канала — углы не должны быть ровно в 90 градусов. Это связано с тем, чтобы уменьшить сопротивление токов внутри антенны. Именно поэтому изгибы делают по 120 градусов, что и задает ромбовидную форму, а не квадратную.
Важный момент — в центре антенна не должна соединяться. Там нужно организовать крепление кабеля, который выводится к 3G-модему. Кстати, в присоединении кабеля тоже есть свои тонкости. Например, многие недорогие модели сегодня не поддаются пайке, поэтому тогда придется докупать обычный F-коннектор. Он не стоит дорого, а на кабель провода просто накручиваются и изолируются. Сам же коннектор легко припаивается к уже готовой антенне с помощью медной проволоки.

Подсоединение переходника

Следующий этап — присоединение к 3G-модему. Тут тоже могут быть варианты. Очень часто достаточно просто накрутить выход провода с помощью медной проволоки вокруг корпуса устройства. Но чтобы максимально повысить прием сигнала, можно либо полностью разобрать корпус (он запаян, поэтому придется ломать), либо срезать часть в том месте, где расположена внутренняя антенна. К ней припаиваются провода.
Чтобы максимально улучшить сигнал, в антенне Харченко применяется облучатель или рефлектор обязательно из металла

Он устанавливается позади ромбовидного приемника и важно, чтобы устройство не соприкасалось с антенной, иначе сигнал потеряется. Чтобы токи не проводились, можно крепить рефлектор с помощью пластмассы

Например, для этих целей подойдет колпачок от дезодоранта. Он обеспечит достаточное удаление пластины (рекомендуется выдерживать дистанцию в 36 мм) и изоляцию.

Так упрощенно можно представить конечный вариант

Какая бы антенна не выбиралась для усиления приема 3G-модема, она должна хорошо выполнять свою работу. Где-то можно обойтись вполне примитивными, простыми приспособлениями, а где-то потребуется основательный подход. В любом случае, всю работу можно сделать самостоятельно и не знать проблем с приемом хорошего сигнала. А если присмотреться к старым, ненужным вещам, то вполне вероятно обойтись без существенных трат.

Итог

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.
