Самые прочные стали. ножевой ликбез: самая твердая сталь в мире

Химический состав в % стали 08Х18Н10Т

C

Si

Mn

P

S

Cr

Mo

Ni

V

Ti

Cu

W

Fe

<0,08

<0,8

<2,0

<0,035

<0,02

17,0-19,0

<0,3

9,0-11,0

<0,2

<0,7

<0,4

<0,2

Остальное

Химический состав, это основное, от чего зависят характеристики стали 08Х18Н10Т.

Основной элемент в сплаве – углерод, его содержание в данной стали – 0,08 %. Чтобы повысить эксплуатационные свойства, в сплав вводят хром – от 17 до 19 %. Процентное содержание никеля – 9–11 %. В составе сплава данной стали есть кремний, марганец и молибден в небольшой концентрации – до 0,9%. Титан в количестве 0,7% значительно меняет свойства стали 08Х18Н10Т.

Влияние химсостава на свойства стали

Все свойства стали 08Х18Н10Т

, зависят от введения в сплав достаточно большого процента хрома и никеля. При этом необходимо учитывать, что большая концентрация хрома значительно повышает коррозионную стойкость. А большой процент никеля отражается негативно на эксплуатационных характеристиках. Углерод, являющийся основным элементом, при низком содержании может ухудшить показатели твердости и прочности, но повысить свариваемость.

Характерные особенности и маркировка

Соединения, полученные относительно новым технологическим способом, не меняют своих характеристик даже при очень высоких температурах – выше 1000 градусов. Также они не деформируются при значительных механических нагрузках. Это обеспечивается тем, что они создаются из тугоплавких металлов с добавлением менее прочного кобальта, который придает составу прочность на изгиб, чтобы изделие не обладало хрупкостью титана и не ломалось.

Первая особенность, на которую мы обращаем внимание, – изготовление прессованием. Смешиваются порошковые карбиды вольфрама, титана и тантала с мелкими частицами кобальта

Добавляются легирующие элементы, к примеру, хром. Затем под воздействием большого давления и сверхвысоких температур производится термическое спекание.

Маркировка твердых сплавов производится на основании государственных стандартов. Она включает цифровой и буквенный набор.

Представим наиболее популярные соединения. Они используются на производствах разного типа. Пропорции компонентов отвечают за характеристики.

ВК2

Содержание вольфрама – доминирующее, поэтому его литера стоит впереди. Кобальта только 2% – об этом нам говорит цифра. Если не считать легирующие добавки и примеси, которых от силы наберется сотая часть процента, то остальные 98% принадлежат W.

Это аналог – вольфрамокобальтовый набор с большим содержанием последнего – не 2, а 6% кобальта. Но здесь есть конкретизация по применению – из такого материала следует изготавливать инструменты для обработки тугоплавких сталей.

Т5К10

Когда есть три элемента составляющих, вместо двух, то самый распространенный, которого основная масса, может не писаться. Он априори основа сплава – это вольфрам. А то, что стоит с цифрами рядом, это второстепенные компоненты – 5% титана и 10% кобальта.

Т14К8

Аналогичное содержание, но другие процентные коэффициенты. Увеличение титанового включения придает прочности, но и хрупкости.

ТТ7К12

Аналог, но с добавлением тантала. Состав: W – 71%; Ti – 17%; Co – 12%; Та – меньше 1%, как примесь.

Кроме классических веществ, добавляют также молибден, никель. Полученные материалы приобретают свойства указанных элементов. Это дорогостоящие металлы, применяемые для особых деталей самолетостроения и машиностроения.

Кроме указания на то, какой ингредиент входит в соединение и в каком процентном соотношении, есть еще буквенное указание на применение. Такую классификацию провела международная организация, наименование – ИСО. Это позволило унифицировать маркировку отечественных и зарубежных аналогов. Литера ставится обычно в конце аббревиатуры.

Н

Заточенным предметом из состава данной марки можно обрабатывать закаленную сталь. Она тверже и прочнее обычных металлов.

К

Подходит для чугуна. Большое количество углерода в сочетании с железом делает его менее пластичным, поэтому резка другим инструментом может привести к сколам и трещинам.

P

Для пластичных материалов с повышенной вязкостью. Когда их режешь, стружка получается сливная. Они «сливается» вниз от резца, что негативно сказывается на результате.

S

Идеально подходит для таких веществ, которые имеют повышенную жаропрочность. Здесь актуально то, что твердосплавные инструменты еще менее подвержены влиянию высоких температур.

Механические свойства

HB	KCU	y	d5	sT	sв
МПа	кДж / м2	%	%	МПа	МПа
Твердость по Роквеллу	Твердость по Бринеллю	Ударная вязкость	Относительное сужение	Относительное удлинение при разрыве	Предел текучести	Предел кратковременной прочности

Ku	s0,2	t-1	s-1
Коэффициент относительной обрабатываемости	Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации	Предел выносливости при кручении (симметричный цикл)	Предел выносливости при сжатии-растяжении (симметричный цикл)

N	число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Твердые сплавы

Твердые сплавы – материалы с неоднородной (гетерогенной) структурой. Они состоят из тугоплавких соединений высокой твердости, связанных между собой металлом. При этом в качестве основы обычно выступают карбиды титана, вольфрама, хрома, тантала или их соединений. А функцию связки выполняет железо, кобальт, никель, либо их сплавы с разным процентным соотношением. Такие сплавы выдерживают серьезные нагрузки, устойчивы к износу и термическому воздействию (до 1500 °C).

Классификация

Твердые сплавы имеют различные классификации.

1. По способу изготовления. Здесь они разделяются на два основных типа:

Из названия понятно, что для получения литых твердых сплавов используется метод литья. К их числу относятся:

– сормайты (основа – железо; добавки: кремний, хром, углерод, никель),

– стеллиты (в основе кобальт и хром; добавки: никель и вольфрам),

– стеллитоподобные сплавы (основа – никель; добавки: хром, углерод, железо; в отличие от стеллитов, у них низкая химическая стойкость).

Для производства спеченных сплавов используется порошковая металлургия. Она позволяет задавать материалу именно те свойства, которые нужны для решения определенных задач. У спеченных сплавов существует альтернативное название «металлокерамические». Оно возникло из-за идентичности производственных технологий с керамикой.

Данный способ позволяет добиваться высочайшей точности изделий. Это избавляет производителей от последующей трудоемкой доводки, ограничиваясь легкой обработкой (шлифовкой, травлением кислотами, ультразвуком и т. п.).

Наиболее распространенными сплавами такого типа являются:

– вольфрамовые – ВК (ВК8, ВК10),

– титано-вольфрамовые – ТК (Т15К6, Т14К8),

– титано-тантало-вольфрамовые – ТТК (ТТ7К12, ТТ8К6).

На нашем сайте можно купить твёрдые сплавы вольфрамо-кобальтовые ВК6, ВК8, ВК15, ВК20 и титано-вольфрамо-кобальтовые Т15К6, Т5К10, Т14К8, Т30К4

Накладки из сплавов фиксируют на инструментах двумя способами:

1. По области применения.

По этому параметру сплавы можно сгруппировать на:

• Конструкционные. Используются преимущественно в машинах, обеспечивая деталям высокую износостойкость. Также могут иметь специальные свойства (значительный Модуль Юнга, плотность, временное сопротивление).
• Жаростойкие и жаропрочные сплавы.
• Инструментальные. Используются при буровых работах, в обработке моделей путем штамповки, резания, давления и т.п.

1. Вольфрамосодержащие.

В их основе почти всегда находится карбид вольфрама, но также применяют карбиды тантала и титана. Металло-связкой является никель или кобальт, либо связка молибдена и никеля.

1. Безвольфрамовые.

Изготовлении безвольфрамовых сплавов осуществляется двумя способами, каждый из которых подразумевает замену карбида вольфрама:

• Использование карбида другого тугоплавкого металла (ванадия, гафния, циркония, хрома, тантала и т. д.).
• Применение альтернативных твердых металлов (борида, нитрида, силицида).

Ошибочные представления о товаре и цена на него

Наиболее известная марка, представляющая ВК лом – Победит, его состав 90/10. Именно такое процентное соотношение химических элементов дает столь громкое название. Однако люди иногда для простоты объяснения говорят так о других сплавах вольфрама и кобальта. Поэтому стоимость идентичного лома сильно отличается.

Сверло с победитовым наконечником

Часто цена всего товара определяется по запросу, после несложных диагностических работ с помощью анализатора металлов. Если покупатель выставляет денежный эквивалент за кг ТС, то к нему всегда идут сопровождающие пометки, что именно принимается: какие-то конкретные детали, пластины, их заготовки, иногда даже с указанием перечня производителей приобретаемых изделий, вес желаемой партии (например, в тоннах).

Твердые сплавы

К твердым сплавам относится отдельная группа соединений, которые способны сохранять свои свойства при достаточно высоких температурах, длительном механическом воздействии на другие материалы. Даже при достижении температуры в 1150 °C твердый сплав сохраняет все физические и механические свойства. Они изготавливаются из тугоплавких металлов, обладающих повышенной твердостью.

Твердые сплавы из металлокерамики делятся на две группы:

— Титановольфрамовые сплавы «ТК» (с их помощью производят обработку стальных материалов и изделий);

— Вольфрамовые сплавы «ВК» (с их помощью осуществляется обработка цветных металлов и сплавов, материалов из чугуна и неметаллических изделий).

В свою очередь эти две группы подразделяются на марки твердых сплавов. Они имеют свои отличительные особенности (свойства), которые определяют условия и области использования данной марки. Свойства каждой из марок твердых сплавов предусмотрены так, чтобы выпускаемая продукция могла обеспечивать производство в любой его отрасли.

Очень важно правильно выбрать марку твердого сплава для каждого вида проводимых работ. Этот фактор очень важен и является одним из основным, им нельзя пренебрегать, от него зависит скорость и качество выполненной работы

При выборе марки сплава следует исходить из следующих основных условий:

— Физико-механических и эксплуатационных свойств твердых сплавов; — Характеристики обрабатываемого материала;

— Технических условий обработки и его вида; — Характера требований, предъявляемых к точности обработки и чистоте обрабатываемых поверхностей;

— Состояние станка его кинематических и динамических данных.

Таблица физико-механических свойств твердых сплавов и его химический состав.

Сплав (группа)	Марка сплава	Теоретический состав сплава (без учета наличия примесей), %	Физико-механические свойства
карбид вольфрама	кобальт	карбид титана	предел прочности при изгибе, кг/мм 2 не менее	удельный вес	Твердость по Роквеллу, шкала А не менее
Вольфрамовая	ВК2	98	2	—	100	15,0-15,4	90,0
ВК3	97	3	—	100	14,9-15,3	89,0
ВК6	94	6	—	120	14,6-15,0	88,0
ВК8	92	8	—	130	14,4-14,8	87,5
ВК11	89	11	—	150	14,0-14,4	86,0
Титано-вольфрамовая	Т5К10	85	9	6	115	12,3-13,2	88,5
Т14К8	78	8	14	115	11,2-12,0	89,5
Т15К6	79	6	15	110	11,0-11,7	90
Т15К6Т	79	6	15	110	11,0-11,7	91
Т30К4	66	4	30	90	9,5-9,8	92,0
Т60К6	34	6	60	75	6,5-7,0	90,0

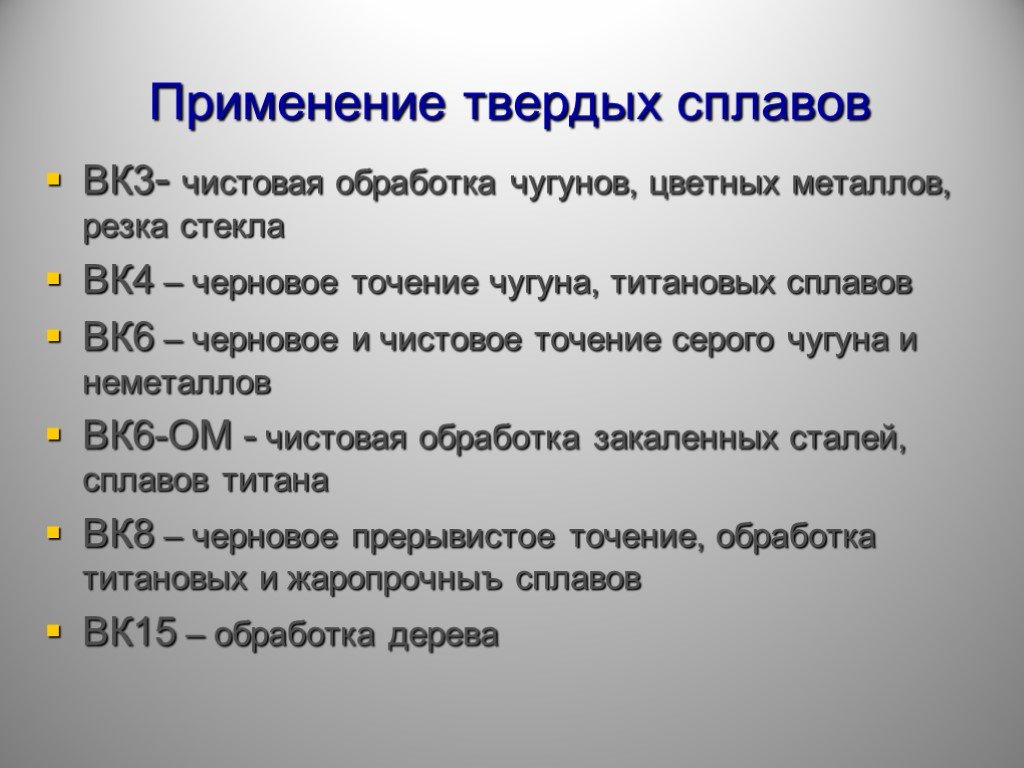

Вольфрамовые марки твердых сплавов:

ВК2 – наиболее твердый, износоустойчивый и теплостойкий из всех сплавов вольфрамовой группы;

ВК3 – высокая износоустойчивость и твердость, но несколько ниже, чем у сплава ВК2;

ВК6 – меньшая износоустойчивость и твердость, чем у сплава ВК3, при большей эксплуатационной прочности;

ВК8 – высокая эксплуатационная прочность и сопротивляемость ударам, вибрациям и выкрашиванию, при меньшей износоустойчивости и твердости, чем у сплава ВК6;

ВК11 – наиболее прочный из всех указанных выше вольфрамовых твердых сплавов. Наиболее низкие твердость и износоустойчивость. Применяется при обработке специальных труднообрабатываемых материалов.

Титано-вольфрамовые марки твердых сплавов:

Т5К10 – наивысшая для титано-вольфрамовых сплавов эксплуатационная прочность. Менее тверд и износоустойчив, чем сплав марки Т14К8;

Т14К8 – Большая твердость, износоустойчивость и теплостойкость, чем у сплава Т5К10, при несколько меньшей эксплуатационной прочности;

Т15К6 – большая твердость, износоустойчивость и теплостойкость, чем у сплава Т14К8, при меньшей эксплуатационной прочности;

Т15К6Т – большая твердость, износоустойчивость, чем у сплава Т15К6, при незначительно пониженной эксплуатационной прочности;

Т30К4 – высокая твердость, износоустойчивость и теплостойкость, при значительно пониженной эксплуатационной прочности;

Т60Л6 – наиболее износоустойчивый и теплостойкий из всех сплавов титано-вольфрамовой группы, при наименьшей эксплуатационной прочности.

Ниже Вы можете ознакомится с таблицей рекомендаций по выбору марок твердых сплавов в зависимости от вида, характера и условий обработки, а также от обрабатываемого материала. Однако могут возникнуть случаи, в которых в силу специфичности операции, условий применения или обрабатываемого материала эта таблица окажется недостаточной.

Сплав Т15К6. Расшифровка, характеристики, цены и аналоги

Твердый сплав Т15К6 применяется для обработки различных видов металла резанием. Это обусловлено высокой твердостью, прочностью и другими качествами. Данный материал ошибочно относят к быстрорежущим сталям.

Преимуществом его по сравнению с металлами на основе вольфрама и кобальта является повышенная устойчивость к образованию оксидной пленки.

Вернуться к содержанию

Расшифровка

Расшифровка сплава Т15К6 содержит информацию:

• Т15 – 15% карбида титана;
• К6 – 6% кобальта.

Характеристики сплава определяются на основании содержания карбидов титана и вольфрама, материал является композитным.

Вернуться к содержанию

Химический состав

Основными компонентами металла являются карбидные соединения на основе титана и вольфрама, а также кобальт. Карбидные соединения представлены керамическим материалом, который обеспечивает твердость и теплостойкость.

Твердый сплав Т15К6 используется для резки стали, основная область применения – изготовление токарных резцов. Специалисты не рекомендуют использовать его для производства фрез, используемых для черновой обработки. Это обусловлено небольшим содержанием кобальта, который отвечает за прочность.

Прочностные характеристики материала дают возможность резать различные виды стали, в том числе высоколегированные сорта. При этом использование в условиях вибрации или динамического воздействия не допускается.

Вернуться к содержанию

Применение

Область применения Т15К6 включает токарное дело, при этом инструмент может использоваться для чистовой и черновой обработки стали. Одним из видов оборудования является резьбонарезной элемент, который нарезает резьбу на внутренней и наружной части заготовки. Резцы применяются для чистовой фрезеровки, зенкования, развертки и т.д.

Сплав используется для мехобработки легированных и углеродистых сталей. При этом необходимо подобрать такой режим работ, который исключит чрезмерный нагрев.

Вернуться к содержанию

Технические характеристики

К характеристикам сплава Т15К6 относятся:

твердость HRA	более 90;
удельный вес	11100-11600 кг/м3;
предел прочности при изгибе	1176 МПа.

Вернуться к содержанию

Номенклатура

Материал является продуктом порошковой металлургии, что обусловлено специфическим способом получения. Заготовки представляют собой преимущественно листы и пластины напайного или многогранного типа. В первом случае максимальное распространение обеспечивается при изготовлении стандартных резцов, во втором – резцов для станков ЧПУ. Первый вид инструмента подвергается ручной заточке, а второй – автоматизированной, с использованием специального оборудования.

Вернуться к содержанию

Особенности производства

Изготовление сплава Т15К6 заключается в выполнении следующих процессов в установленной последовательности:

1. Восстановление кобальта, титана и вольфрама из оксидов для получения чистого вещества и карбидных соединений.
2. Использование шихты размером 1-2 мкм, которую получают посредством перемалывания на шаровых мельницах с делением на фракции.
3. Соединение компонентов в соответствии с пропорцией.
4. Холодное прессование с использованием клеящего состава, который обеспечивает создание и сохранение формы.
5. Спекание твердого сплава Т15К6 при 1400 С, в диапазоне 800-850 С происходит высыхание клея. При требуемом нагреве происходит переход кобальта в жидкое состояние, и смачивание карбидов вольфрама и титана. При кристаллизации он обеспечивает твердость материала посредством создания прочной кристаллической решетки.
6. Мехобработка с помощью инструментов с алмазным напылением.
7. Дополнительное нанесение специального покрытия (нитрита титана и пр.) при необходимости.

Вернуться к содержанию

Аналоги

Аналоги сплава Т15К6 выпускаются практически во всех странах. К наиболее распространенным материалам относятся:

• чешский S1;
• шведский MC111;
• немецкие HT01, HS123.

Шведские производители признаны лидерами в сфере производства твердых сплавов.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Аналоги

Сталь х12мф характеристики, применение

Конечно же, выплавка стали и ее последующая обработка – явление, можно сказать, распространенное, а значит, и средства для той самой обработки должны быть распространены повсеместно и в больших количествах. И неудивительно, что среди такого множества имеется несколько сплавов, напоминающих наш Т15К6. Расшифровка аббревиатур будет, скорее всего, отличаться, так как система обозначения у каждой страны может разниться, но в целом состав сплавов близок или идентичен российскому аналогу.

Итак, список выглядит примерно так:

• Швеция – МС111;
• Польша – S10 и S10S;
• Германия – HS123, HT01 и HT02;
• Чехия – S1, T2.

Зная эти наименования, вы без труда сможете найти резец из необходимого вам сплава.

Т15К6. Т15К6Т

ными сталями, и не теряют режущих свойств при температуре до 850°С и выше. Металлокерамические твердые спла­вы состоят из карбидов вольфрама, ти­тана или тантала и кобальта, связываю­щего эти вещества. Различают вольфра-мо-кобальтовые металлокерамические сплавы (ВК2, ВКЗ, ВК6, ВК4В, ВК6В, ВК6М, ВК8, ВК10, ВК10М, ВК15М и др.) и титано-вольфрамо-кобальтовые (Т5К10, Т14К8, Т15К6, Т30К4, Т60К6 и др.). Цифры после буквы К указывают процентное содержание в сплаве кобальта, после буквы Т — кар­бидов титана; остальное составляют карбиды вольфрама. Например, сплав Т14К8 состоит из 14% карбида титана, 8% кобальта и 78% карбида вольфрама. В настоящее время выпускают трех-карбидные твердые сплавы марок Т5К12В, ТТ7К12, ТТ7К5, ТТ10К8Б и др., состоящие из карбидов вольфра­ма, титана, тантала, кобальта. Эти спла­вы характеризуются высокой прочно­стью. Твердый сплав марки ТТ7К12 до­пускает работу с 1,5 — 2 раза большими	подачами на зуб, чем сплав Т5К10. Твердые сплавы выпускаются в виде пластинок стандартных форм и раз­меров. Вольфрамо-кобальтовые сплавы применяют для обработки хрупких ма­териалов: чугуна, бронзы, закаленной стали, пластмасс, фарфора и т. п. Твер­дые сплавы титано-вольфрамовой груп­пы предназначены главным образом для обработки сталей. При выборке ма­рок твердого сплава можно руковод­ствоваться данными табл. 24. В настоящее время фрезы все ча­ще оснащают пластинками твердого сплава. Выпускаются также цельные твердосплавные фрезы. Минералокерамические сплавы приготовляют на основе окиси алюминия (АЬОз) — корунда путем тон­кого размола, прессования и спекания. Выпускают их, как и твердые сплавы, в виде пластинок стандартных форм и размеров. Минералокерамические пластинки марок ЦМ-332 (микролит), ЦВ-13 и ЦВ-18 (термокорунд) обладают боль­шей теплостойкостью и износостойко­стью, чем некоторые твердые сплавы. Однако они имеют пониженную по срав­нению с твердыми сплавами прочность и повышенную хрупкость. Минеральная керамика находит применение при чи­стовом и тонком фрезеровании торцо­выми фрезами (головками).
ТАБЛИЦА24Назначениемароктвердыхсплавов
Марка твердого сплава Область применения Черновое фрезерова­ние углеродистых, легированных и не­ржавеющих сталей Получистовое фрезеро­вание тех же мате­риалов Чистовое фрезерова­ние тех же материа­лов Черновое фрезерова- ние серого чугуна, труднообрабатывае­мых сталей Получистовое фрезе­рование серого чугу­на, цветных метал­лов и сплавов, чер­новое фрезерование неметаллических ма­териалов Чистовое и тонкое фре­зерование чугуна, цветных металлов и сплавов, неметалли­ческих материалов
§63.Износистойкостьфрез В процессе резания на снятие стружки с заготовки затрачивается оп­ределенная работа на преодоление упру­гих и пластических деформаций, а так­же трения по передней и задней поверх­ностям инструмента. Трение вызывает износ режущего инструмента и уменьшает периоды стой­кости инструмента. Под стойкостью инструмента пони­мают период его работы (в минутах) между двумя последовательными пере­точками. Каждый инструментальный мате­риал, как указывалось выше, способен сохранять свои режущие свойства лишь до определенной температуры в зоне резания. При превышении этой темпера­туры наступает мгновенная посадка ре­жущего инструмента. В таких случаях иногда говорят, что инструмент «сгорел».
Prev Next

element.uu.ru

Характеристики

Свойства зависят от нескольких факторов. Нет двух марок, которые полностью были бы идентичными.

Сперва посмотрим на то, какие именно характерные особенности выделяют по категориям.

Наименование и процентное содержание химических элементов

Здесь все просто. Сплав характеризуется по группам на 4 разных по качествам состава – это «ВК», то есть с карбидом вольфрама и кобальтом; титановольфрамовые; титанотанталовольфрамовые и с износостойкими покрытиями. Так уже по названию понятно, какое вещество имеет приоритетное количество. По этому определяются характеристики.

Физические и механические свойства

Пожалуй, наиболее важные. Более подробно мы их перечислим и разберем ниже, сейчас укажем, что все без исключения соединения изготавливаются по рецептуре, утвержденной ГОСТ. Отечественный стандарт соответствует международным, поэтому можно посчитать все технические качества каждой марки. После того как мы перечислим их усредненные значения, приведем краткую таблицу.

Особенности технологических процессов получения

В зависимости от того, порошковое прессование или литье было взято за основу, определяются характерные черты. Например, про спеченные каждый специалист знает, что важный показатель – это размер карбидных зерен. Чем он меньше, чем более монолитный будет результат. Также это влияет на то, какие методы металлообработки могут быть применимы, и где будет затем использоваться материал.

Физико-механические характеристики

Безусловно, сказать усредненные значения достаточно сложно, ведь слишком многое влияет на то, каков будет результат. Ниже мы приведем более точные табличные данные из официального документа, но для начала представим, какие вообще свойства оцениваются и почему.

Допустимая прочность

Это сопротивление металла любому механическому воздействию извне. То есть то, что на поверхности не остается никаких деформаций после столкновения с другими деталями. И это очень точно сказано про твердосплавные материалы.

Измерения проводятся при помощи изгиба. Изменяется оказываемое на заготовку давление от 1200 МПа для ВК2, до 2150 МПа для ВК25.

Твердость

Это отношение нагрузки к площади поверхности, которая деформируется под воздействием индентора – то есть конуса или шарика, который в качестве эксперимента вдавливается в образец. Измеряется в HRA и достигает до 91, что очень высокий показатель в сравнении со сталью.

Реализуемая теплопроводность

Это способность проводить и сохранять тепло от более нагретой части к холодной. Процесс происходит до тех пор, пока не установится энергетический баланс. Средний показатель – около 51 Вт/(м×С).

Плотность твердых сплавов

Этот показатель значит то, насколько большая масса на единицу объема. Если сказать более простым языком, то это то, как сильно частички вещества прижаты друг к другу. А так как металлы в принципе очень тяжеловесные и фактически не содержат пустот, то и плотность их очень высокая. Характеристика колеблется в интервале 14,9 – 15,2 г/см3.

Жаропрочность

Любой материал разрушается под воздействием значительных температур, но граница, которую выдерживают составы, у всех разная.

В указанном случае образец может выдерживать до 1200 градусов.

Коррозийная стойкость

Устойчивость к ржавлению в основном обеспечивается легирующими добавками. В некоторых марках добавлен хром, как и в нержавейке, что увеличивает показатель.

Теперь приведем обобщающую таблицу, отметим, что данные взяты из документа ГОСТ.

Маркировка (берем наиболее популярные)	Прочность на изгиб, МПа	Теплопроводность, Вт/(м·°С)	Твердость, HRA	Плотность, г/см3
ВК2	1200	51	91,5	15,1
ВК4	1500	50,3	89,5	14,9
ВК6	1550	62,8	88,5	15
ВК8	1700	50,2	87,5	14,8
ВК10	1800	67	87	14,6
Т5К10	1450	20,9	88,5	13,1
ТТ7К12	1700	––	87	13,3
ТТ8К6	1350	––	90,5	13,3
ТН-20	1000	––	89,5	5,8
