Как приварить петли на ворота

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

определении и подборе вида петли,
определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
квадратные. Применяются крайне редко. В настоящее время практически не производятся,

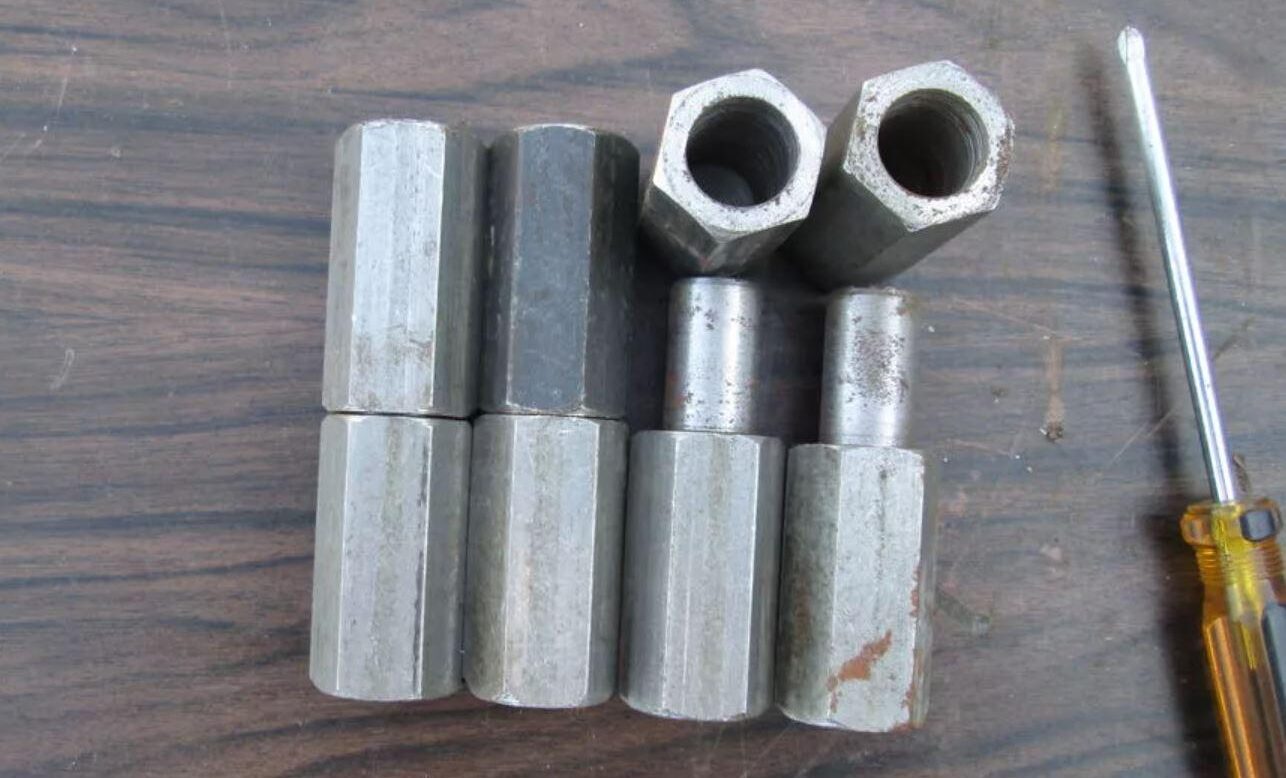

шестигранные.

Основные виды приварных петель, различающихся по форме

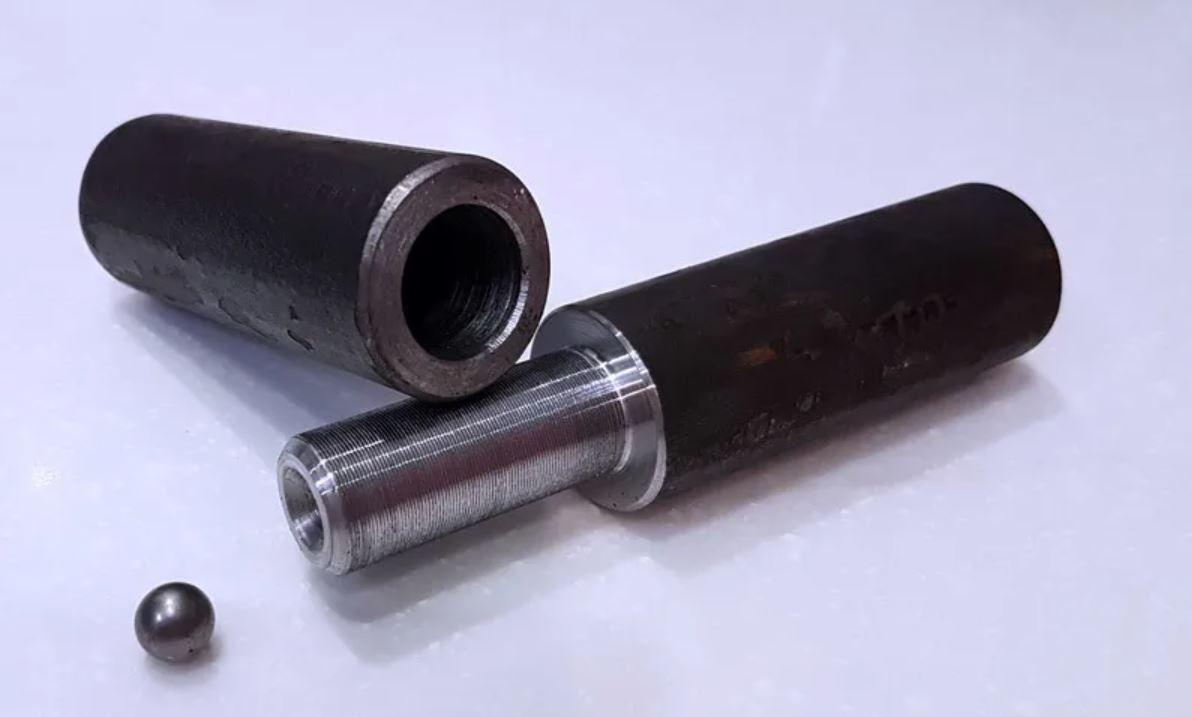

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

подготовка оборудования и материалов, требующегося для работы,
подготовка металлической поверхности для сварки,
приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

петли, подобранные по всем правилам, указанным выше,
металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
электросварочный аппарат,
сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
щетка с металлической щетиной для предварительной очистки рабочей поверхности,
средства индивидуальной защиты мастера.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
прямые петли привариваются к уложенным на ровную поверхность воротам;
открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
сварочный шов должен идти снизу — вверх.

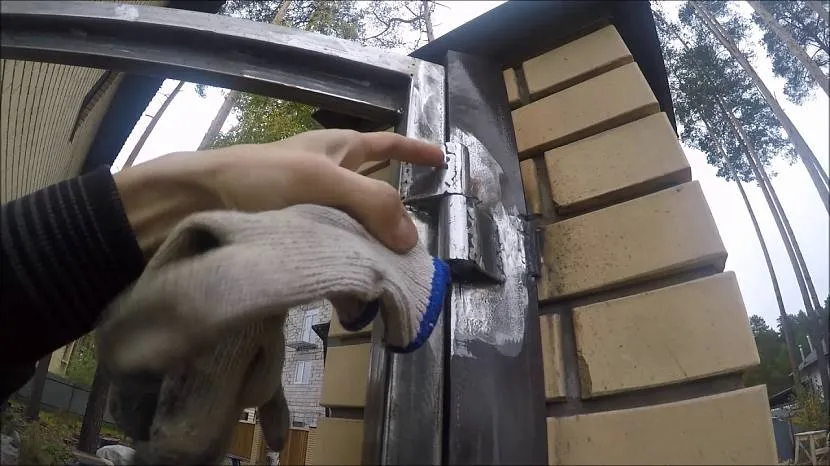

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
К установленным перемычкам привариваем наши петли.
Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Классификация шарниров по форме

Современные шарниры для ворот изготавливают в различных форм-факторах. Они могут быть цилиндрическими, квадратными, шестигранными или каплевидными.

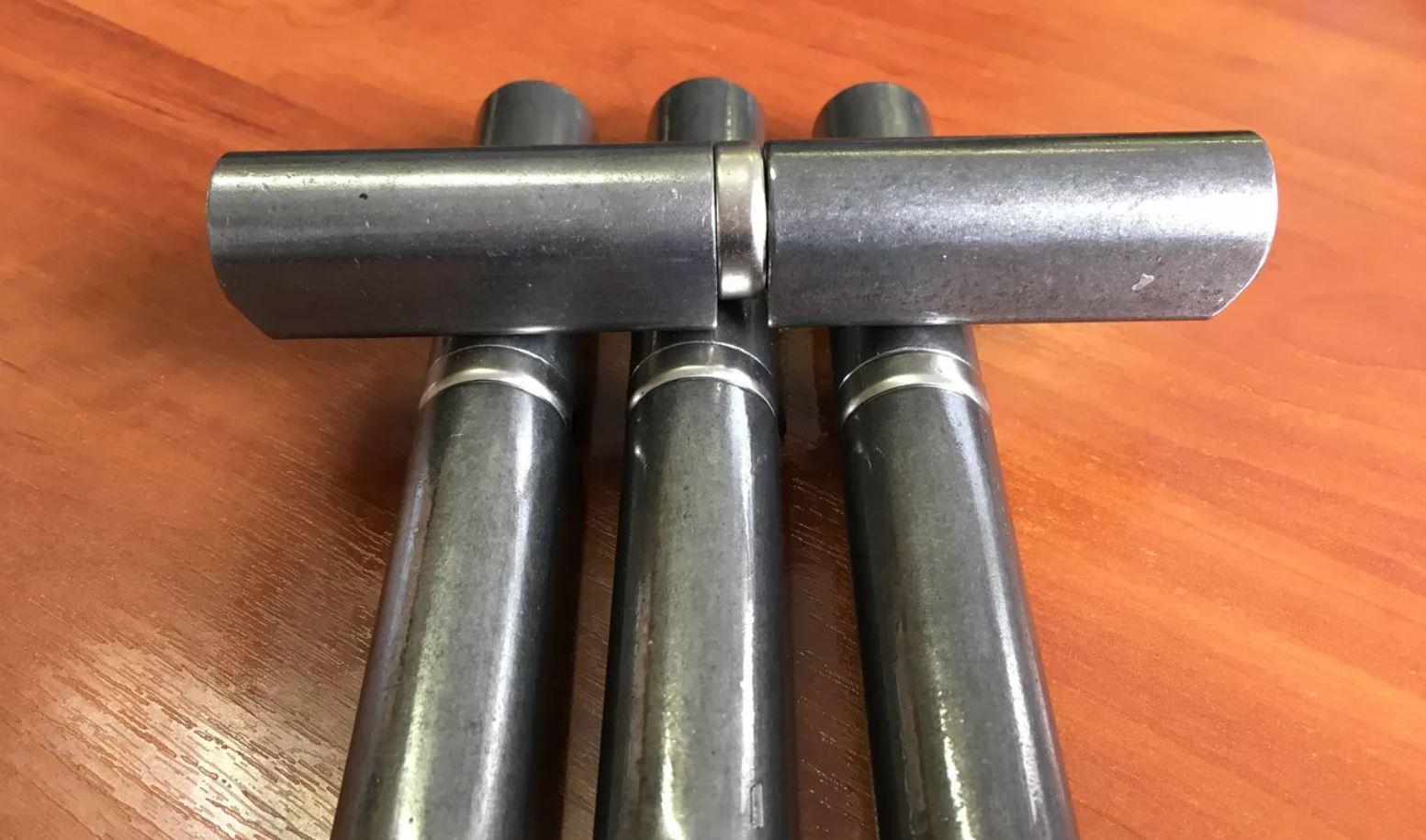

Шарниры цилиндрической формы, несмотря на необычный внешний вид, пользуются высоким спросом у покупателей. Такие петли приваривают к воротам, причем для их более надежного крепления сначала приваривают ушки.

Эти петли не нашли широкого применения, но все же их можно встретить на полках магазинов. Они мало чем отличаются от цилиндрических. Для их крепления также потребуется предварительно приварить ушки.

Петли квадратной формы обеспечивают значительную площадь контакта поверхностей. Они легко и надежно привариваются к основанию ворот.

Такая форма свойственна только шарнирам с подшипником. Петли имеют ряд преимуществ, таких как эстетичный внешний вид, равномерный сварочный шов и удобство в установке.

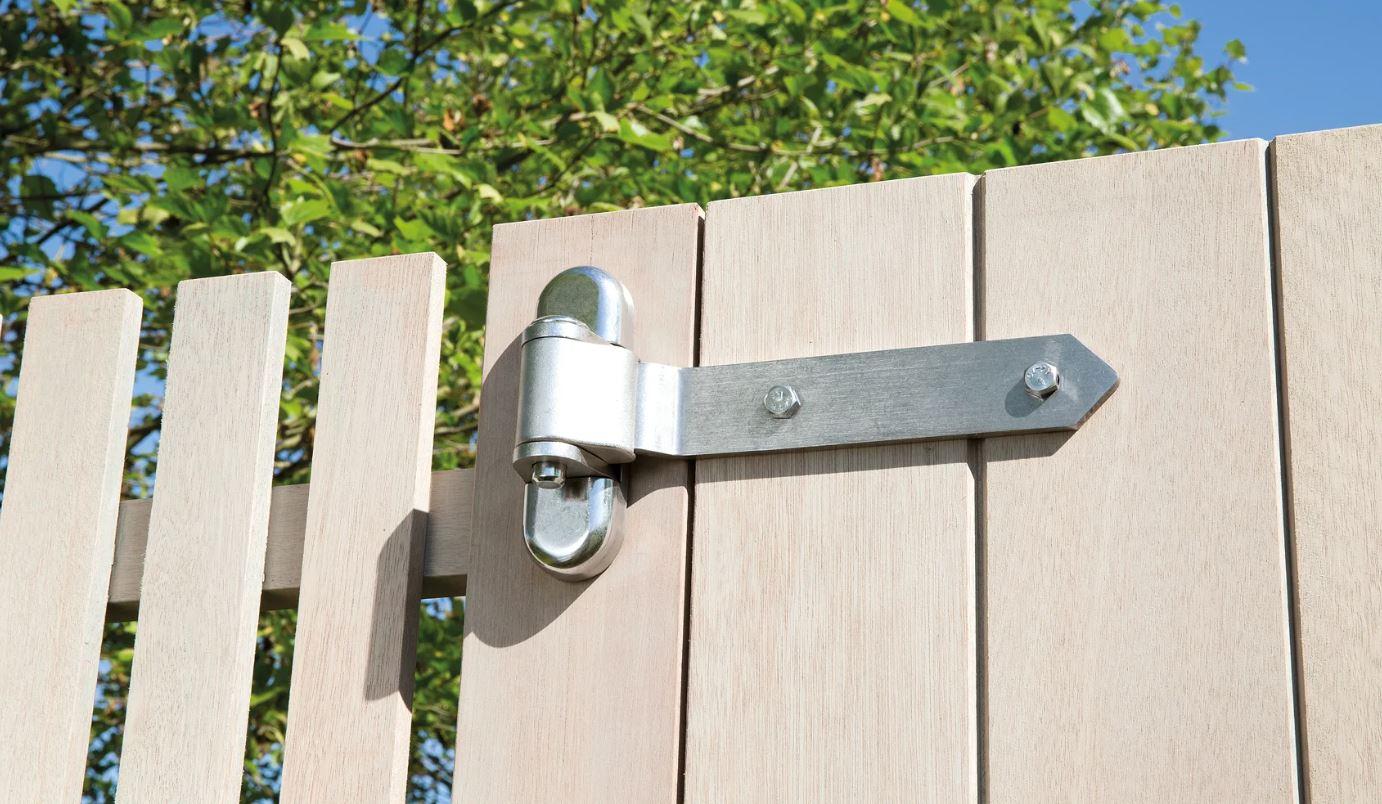

Петли-стрелы

Подходят как для деревянных, так и для металлических ворот. Благодаря особой форме, шарниры имеют колоритный внешний вид и обеспечивают значительный запас прочности. Они могут быть шарнирными или полушарнирными, обычными, съемными или фигурными. Их можно навешивать на увесистые и габаритные ворота.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Из перечисленных выше форм шарниров наиболее эргономичной является цилиндрическая петля с подшипником. При ее монтаже потребуется провести дополнительные работы, но готовое изделие порадует отличными эксплуатационными характеристиками и надежностью.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Как правильно приварить?

Петли, имеющие открытое расположение, лучше сварить одну напротив другой. Делается это с целью устойчивости к взломам. Если петли будут поддевать снизу, их все равно невозможно будет снять.

Необходимое оборудование и детали:

Выбранные петли;
Пластины монтажные;
Болгарка с электродами;
Молоток;
Средства личной защиты: защитные перчатки, маска и одежда.

Последовательность действий:

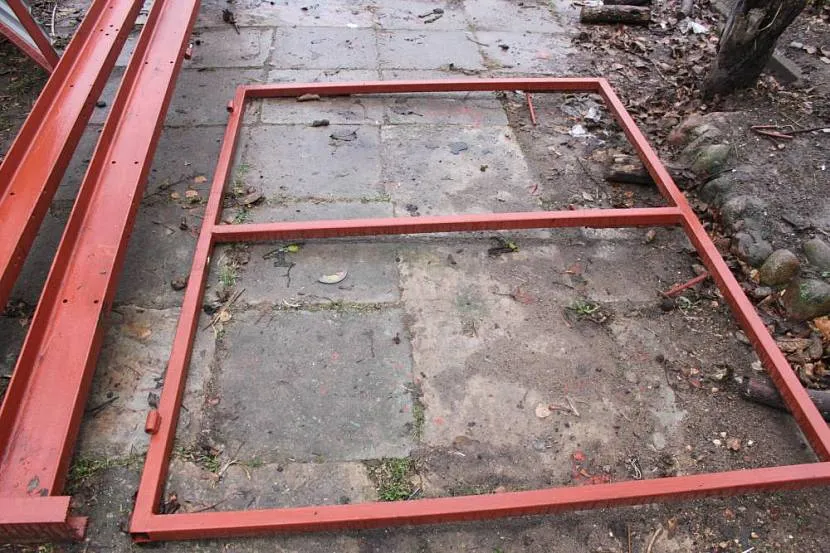

Берем конструкцию и располагаем ее на ровной поверхности. Намечаем места, где будут располагаться крепежные элементы;
Сами петли смазываем солидолом;
Берем створку и ставим ее по отвесу в вертикальном положении;
С помощью точечной сварки прихватываем две части петли;

Проверяем расположение осей петель;
Прихватываем верхнюю петельку;
Проверяем наличие зазоров и щелей, качество хода створок;
Привариваем все окончательно;
Зачищаем место варки, используя болгарку, и окрашиваем краской.

В во время сварочных работ необходимо контролировать прохождение тока, чтобы в петлях не образовалась прихватка. Сам процесс лучше проводить крест-накрест для компенсации сварных деформаций.

Полезные советы при сварке петель:

Для прямых петель положение при сварке лучше выбрать горизонтальное;
Перед началом работ берем подложку и кладем ее под створку, точнее, под ее нижнюю область. По размерам подложка должна быть примерно ½ от петли. Верхнюю область створки нужно придержать с поперечной грани рукой;
Чтобы равномерно распределить массу на петли, к ним можно приварить добавочные монтажные металлические пластины;
К столбам округлой формы делают 5-миллиметровый наружный выпуск. К столбам прямоугольной формы фиксируют на одном уровне с поперечной гранью опоры;
Петли целесообразнее сваривать дважды со всех сторон по очереди малыми прихватами;

Прикладываем деревянный брусок к петлям. С помощью него можно их выровнять, и только потом приварить;
Перед внутренним привариванием нужно проверить, насколько плавно идут створки. Если движения похожи на рывки, то делаем еще несколько прихватов снаружи;
Перед тем, как окончательно приварить петли, нужно закрыть створки и подложить под них подложку. Таким образом полотно не провиснет и сварка будет правильной;
Шов от сварки идет по направлению снизу вверх;
Пока сварочные швы полностью не остынут, ворота открывать нельзя;
Скрытые крепления должен устанавливать профессионал.

Ворота из профнастила:

Необходимо смастерить перемычки, идущие параллельно по вертикальной стороне створок;
Перемычки нужно зафиксировать там, где будут привариваться петли. Должно получиться так, что створки поделены на три области;
После фиксируем к перемычкам петли;
Замаскировать следы перемычки и область сварки можно небольшими кусочками профнастила.

Правила личной безопасности:

Важно убедиться в том, что аппарат для сварки функционирует исправно; Начинать варить можно только на абсолютно сухой поверхности; Рабочие вещи должны быть чистыми, без загрязнений горючими веществами, например, бензином или маслом; Если детали подвергаются давлению, их варить нельзя; На газовый баллон ни в коем случае нельзя класть тряпки, смоченные горючими веществами или с пятнами от них. Это может привести к пожару

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

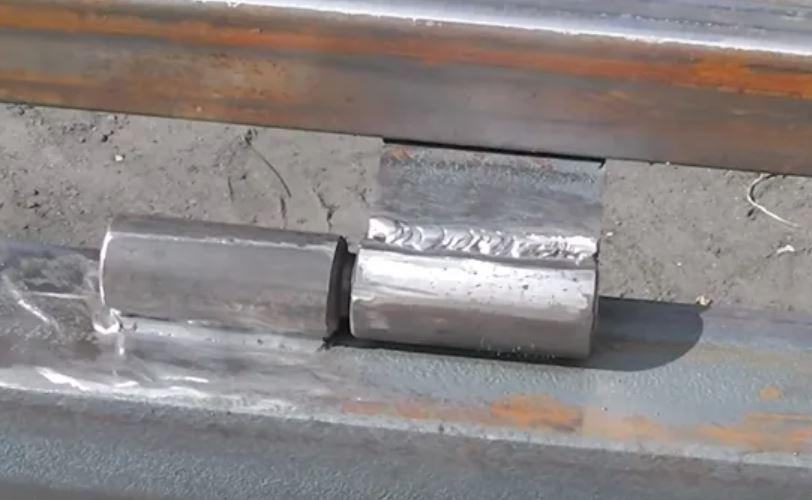

Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

Поднятие ворот

Важно поставить их ровно и вертикально.
Проверка правильности расположения с помощью отвеса.
Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
Приваривание петель к основе конструкции и стойкам.
Зачистка швов

Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
Фиксирование перемычек. Удобно использовать для этого угольники.
Расположение перемычек так, чтобы было разделение полотна в трех местах.
Приваривание петель к перемычкам.
Прикрепление профнастила на петли. Это завершающий этап работы.

Подготовка к работе

Для осуществления задуманного нам понадобятся такие инструменты:

Сварка с электродами, сварочная маска.
Металлические петли. Лучше взять цилиндрические шариковые изделия. Они должны быть тем мощнее, чем тяжелее будут ворота. Например, на гаражные конструкции следует выбирать наиболее габаритные детали, а для монтажа на калитку подойдут и небольшие петли.
Пластины требуемой толщины для приваривания к петельным заготовкам. Они необходимы для удобства сваривания и повышения надежности сварной конструкции, так как имеют значительную площадь соприкосновения с воротным полотном.
Болгарка.
Вязкое масло типа солидола или литола.

Также должны быть подготовлены опорные столбы для приваривания к ним петель.

Виды петель и их свойства

Чтобы прикрепить петли на опоры, необходимо иметь навыки сварочных работ

Петля – вид подвижного шарнира, обычно состоит из 2 частей. Шарнир может вращаться вокруг собственной оси. На деле в зависимости от вида петли створка распахивается на угол от 90 до 180 градусов.

Есть варианты, позволяющие открывать створки как внутрь, так и наружу. Они удобнее в использовании, но сложнее в монтаже и дороже.

Прежде чем приварить петли на стальные ворота, нужно правильно рассчитать нагрузку и выбрать оптимальную конструкцию. Различают следующие модели:

Накладные – внутри корпуса расположены 2–4 подшипника, обеспечивающих поворот створки. Петли для ворот массивные, изготавливаются из стали, латуни, нержавейки. Конструкция предупреждает провисание створок, обеспечивает бесшумность открывания.
Накладные трехсекционные – современная модификация навесных. Конструкция довольно массивная, с большими размерами, но выдерживает очень высокие нагрузки. Такой вариант предназначен для массивных ворот. Петли не скрипят, обеспечивают плавное смещение тяжелой створки и не допускают перекосов или провисания.
Цилиндрические или каплевидные – стандартная конструкция. Однако для ворот приобретают модель с усилением – улучшенными пластинами. Такая «капелька» выдерживает нагрузку до 600 кг. Цилиндрические петли крепят сваркой или винтовым соединением.
Если ворота весят не так много или навесы сваривают на калитку, рекомендуются модели с опорным подшипником. Этот элемент и само шарнирное соединение спрятаны в металлический корпус и практически не подвергаются износу. Допустимая нагрузка – 100 кг. Фиксируют их сваркой.

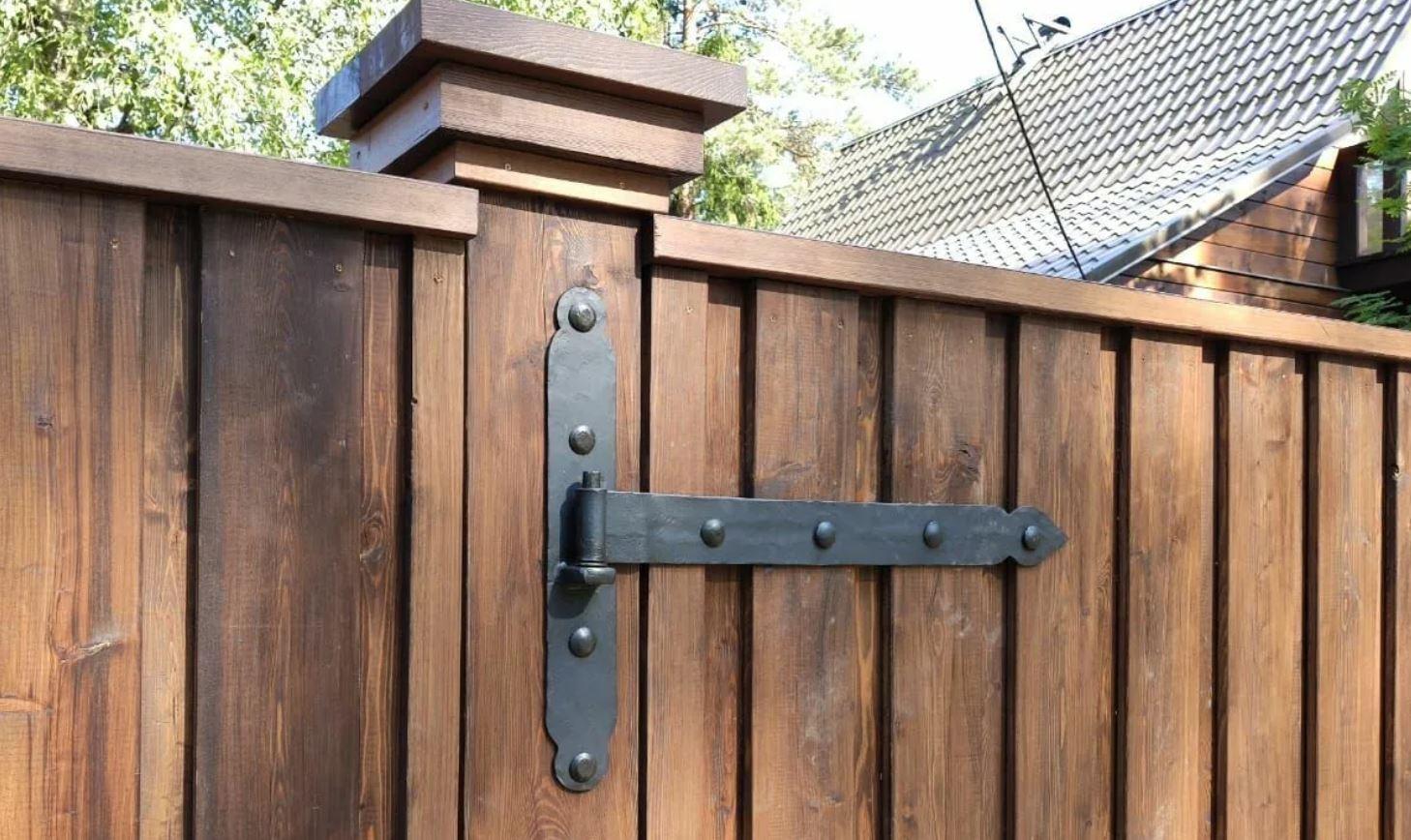

Петли типа «стрелы» – от обычных накладных отличаются большей площадью фиксатора, обычно имеющего форму стрелы. Фурнитура позволяет равномерно распределить нагрузку при крупногабаритной створке. Выдерживает массу до 700 кг. Для изготовления петель используется листовая сталь.
Сквозные – рассчитаны на нагрузку не более 200 кг. Их устанавливают, если фурнитуру нельзя править или прикрутить. В этом случае на каркасе ворот устанавливают монтажные колонны, в которых размещают фиксатор. Крепят гайками.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

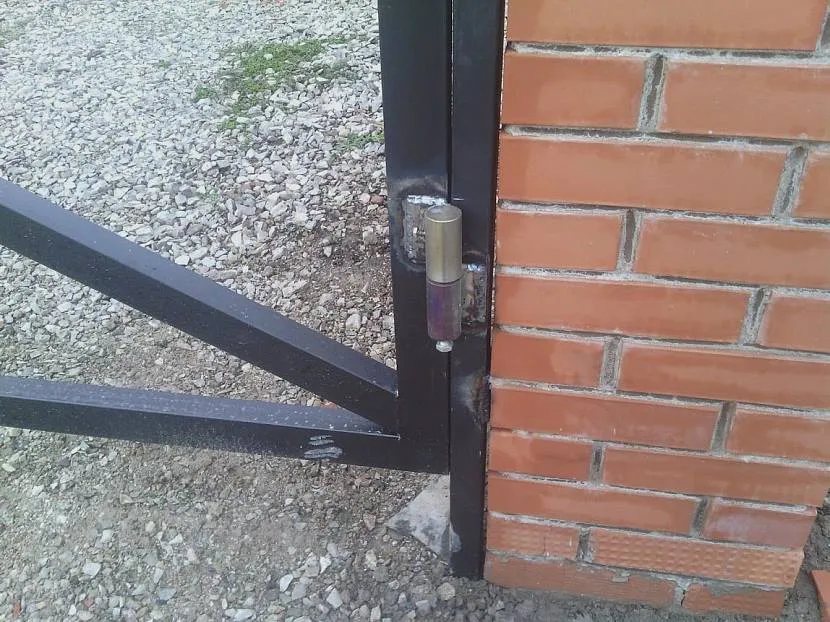

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Отличия монтажа петель в зависимости от конфигурации опор

Есть несколько отличий при установке ворот или калиток к разным видам столбов.

Монтаж петель к квадратным столбам

Монтаж петель к квадратным столбам производят на тот угол стойки, который находится со стороны, в которую распашные элементы открываются.

Монтаж петель к круглым столбам

Особенности того, как приварить петли к круглым столбам, зависят размера открывающегося изделия. Круглая форма позволяет скрыть погрешности в просчётах ширины ворот, установить их с большим зазором между створками, который позволит свободно функционировать конструкции даже при их провисании.

На схеме ниже, Вы можете увидеть один из вариантов, как можно приварить петлю к круглому столбу.

Поверхность круглого столба условно делится на четыре четверти. Монтаж производится в зоне той четверти, которая находится со стороны, в которую будет производится открывание монтируемого элемента. Использование платиков при монтаже к круглым опорам может быть одностороннее (только на воротах) или обоюдное (с применением узкой крепёжной пластины.

Монтаж скрытых петель

Установка скрытых петель производится в вырезы, которые делаются для них в каркасе калитки или двери, а также в несущей опоре. Применение таких элементов имеет свои положительные стороны и минусы. Последним можно отнести дополнительную сложность монтажа и ослабление надёжности воротного или дверного каркаса. Достоинство можно считать отсутствие щели между открывающимися элементами и столбами.

Начало рабочего процесса

Теперь, как сварить гаражные ворота. 1 этап — сборка каркаса, для этого необходимо сварить уголки 75 мм и профиля в единую конструкцию, затем на нее будет закреплена рама и наварено полотно. Работы стоит начинать с порога в следующем порядке:

Отрезать 2 уголка по ширине проема будущих ворот, расположить их вдоль порога с внутренней и внешней сторон. Сварить их между собой стальными полосками или арматурой с шагом 50–75 см. Полоски размещаются с внутренней стороны уголка. Итак, есть порог.
Отрезать еще 4 заготовки, они пойдут на боковую часть каркаса. Следует разместить их плотно к уголкам порога, подрезать изделия так, чтобы они плотно подходили друг к другу.
Поставить все 4 стойки к торцам стены. Свариваем связями, как и нижнюю часть каркаса до этого. Шаг размещения связей — по 40 см от порога и потолка, а средняя — на равном удалении от верхней и нижней планок.
Приварить порог к стойкам.
Требуется установить верхнюю часть каркаса, подкорректировать, где нужно, приваривать связи, потом сварить с боковыми стойками. Каркас готов.
Если какой-то из элементов повело, его можно подправить, наварив рычаг.

Сборка внутренней рамы

Сварить гаражные ворота своими руками не так просто, если спешить. Чем небрежнее сварка, тем больше шанс, что каркас и рама будут кривыми. Если хозяин никогда не занимался сваркой металла, стоит попросить знакомого специалиста помочь в этом. Итак, нужно приступить к сборке рамы:

В готовом каркасе понадобится установить створки и закрепить их на петли. Нужно выдержать зазоры для рамы — сверху 10 мм, сбоку — 5 мм, нижний зазор от порога — 20 мм.
Отрезать уголок по длине боковой части каркаса, подрезать еще 30 мм и поставить в соответствии с зазорами к внешней боковой части каркаса. Куском метала нужно прихватить заготовку на этом расстоянии к внешней стойке каркаса, можно прихватить 2 элементами, чтобы зафиксировать наверняка. С противоположной стороной повторить процедуру.
Снизу и сверху сварить уголки горизонтально, подрезать в соответствии с размерами рамы.
Прикрепить к каркасу петли и приварить их к частям рамы. После этого можно подрезать сварныекрепления, которыми часть рамы была зафиксирована на каркасе.
Установить посередине 2 стойки, приварить их.
Приварить по 1–2 перемычки для каждой двери.
Чтобы ворота без полотна не просели, стоит сразу поставить раскосы.
Теперь нужно проверить и открыть ворота.
Осталось только наварить полотно.

Это основная часть того, как сварить ворота в гараж. Далее остается закрепить полотно. Листы можно наваривать как целиком, так и по частям. Лист нужно прихватывать сначала по углам, потом по центру, а затем уже пройтись по всему периметру, иначе его в процессе работ поведет.
