Инструментальные стали

Автоматные стали

Автоматные стали получили свое название не из-за того, что их используют при изготовлении автоматов, как могло бы показаться из названия. Это специальная группа сталей, легированная серой, фосфором, селеном, кальцием, свинцом и теллуром, для улучшения обрабатываемости резанием этих сталей на механообрабатывающих станках.

Вышеуказанные легирующие элементы не самым лучшим образом сказываются на механических свойствах сталей, но содержание в химсоставе 0,3% свинца (Pb) увеличивает скорость резания стали примерно на 30% и снижает износ инструмента в 5-7 раз. Применение таких сталей экономически целесообразно при изготовлении неответственных деталей, т.к. затраты на их механическую обработку существенно снижаются, а высокий комплекс механических и эксплуатационных свойств не особо важен при работе детали.

Маркировка автоматных сталей

Автоматные стали маркируют буквой А в начале марки. Углерод и остальные легирующие элементы расшифровываются так же, как и в других марках сталей. Если маркировка начинается с букв АС, то сталь содержит свинец

Основные легирующие элементы автоматных сталей:

С — свинец

Е — селен

Х — хром

Г — марганец

Н — никель

Так, например, марка автоматной стали А40Г содержит 0,4%С и около 1% марганца (Mn). А сталь АС12ХН содержит 0,12%С, менее 1% хрома (Cr) и никеля (Ni) и 0,15-0,3%Pb.

Влияние легирующих элементов на обрабатываемость резанием

В основном легирующие элементы в автоматных сталях изменяют качественный и количественный состав не металлических включений, которые как-бы выступают в роли смазки при обработке резанием. Введение фосфора в сотых долях повышает хрупкость феррита, в результате чего при резании стали образуется хрупкая стружка, которая легко отделяется. Сера, которая находится в стали в виде сульфидов также оказывает смазывающее действие. Сера и фосфор препятствуют налипанию стружки на инструмент. Свинец, как уже было сказано выше, при содержании 0,15-0,3% увеличивает скорость обработки на 25-30%.

Для улучшения обрабатываемости резанием, свинцом легируют не только стали, но и цветные сплавы, например латуни — марка ЛС59-1

Механические свойства автоматных сталей

Из-за вредных легирующих элементов, автоматные стали обладают низкими механическими свойствами. Некоторые марки и их свойства представлены в таблице ниже.

heattreatment.ru

Инструментальная штамповая сталь

В зависимости от особенностей эксплуатации различают следующие виды данных материалов:

Для штампового инструмента горячего деформирования с умеренной, повышенной и высокой теплостойкостью (30ХГТ, 6ХВ2С, ЭИ-395 и др.).

Для штампового инструмента холодного деформирования (Х12М, Х6ВФ, ДИ-51 и др.), в том числе вторичнотвердеющие с высокой износостойкостью и вязкостью.

Быстрорежущие стали, содержащие повышенное число карбидов и дополнительно легированные никелем (Р2М9К8Н2,10Р6М5К5СН2 и т.п.).

Технические требования на углеродистые штамповые стали приведены в ГОСТ 1412-85 , легированные – в ГОСТ 5950-73, быстрорежущие – в ГОСТ 19265-73. В последнее время увеличилась доля штамповых сталей, которые производятся методами порошковой металлургии, для чего используется технология распыления расплава при его последующем затвердевании и уплотнении с применением гидро- или газостатов (метод ASEA-Stora).

Быстрорежущая инструментальная сталь

Быстрорежущих инструментальных сталей от всех выше представленных видов инструментальных стальных сплавов отличает более высокая красностойкость. Данные сплавы не изменяют своих механических характеристик при температурном режиме до 650 ºС. Как результат, скорость резания увеличивается в 5 раза, а долговечность инструментария в 32 раз.

Этого стало возможным благодаря включению в их химический состав вольфрама или его аналога молибдена. Также на теплостойкость положительно влияет добавление в сталь таких металлов как кобальт, ванадий и хром. Наиболее востребованными марками в машино- и станкостроении являются Р18, Р12, Р6М4 и Р10К5Ф5. Из данной группы инструментальных сталей стоит отметить Р12, т.к. она обладает лучшей технологичностью: более податлива обработке давлением.

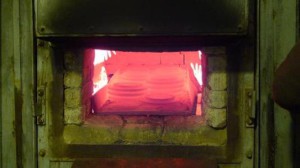

Термическая обработка данных стальных сплавов включает в себя закалку при 1250 ºС и многократный низкий отпуск при 350 ºС. Превышение указанных температур крайне нежелательно, т.к. это приводит к резкому снижению механических характеристик, в частности образования хрупкости. Иногда для улучшения коррозионностойких свойств быстрорезы дополнительно обрабатываются паром.

5 Сталь инструментальная штамповая

Штампы могут быть холодно- и горячедеформированными. Для холоднодеформированных небольших (не более 25 мм) штампов обычно используют стали марок У11, У10 и У12, которые характеризуются достаточной вязкостью (ударной) и стойкостью против износа, требуемым уровнем сопротивления деформациям пластического характера и HRC от 57 до 59.

Для инструмента с размерами выше 25 мм рекомендуется применять сталь Х9 или Х, реже – Х6ВФ. А вот для ударных изделий подходят сплавы 5ХНМ и 4ХС4. Они описываются очень высокой вязкостью, которая обеспечивается добавкой специальных легирующих компонентов, уменьшением содержания углерода и особым режимом термообработки.

Стали, идущие на горячедеформированные штампы (4ХСМФ, 5ХНМ и др.), должны, кроме того, обладать устойчивостью к трещинообразованию (при неоднократном цикле нагрева и последующего их охлаждения), повышенным уровнем прокаливаемости и теплопроводности, а также стойкости против возникновения окалины.

Марки и характеристики машиностроительных конструкционных сплавов

Машиностроительные стали специального назначения могут иметь никелевую или железоникелевую основу. Кроме того, их подразделяют на следующие категории:

  • используемые для производства изделий методом литья;
  • так называемые автоматные;
  • отличающиеся повышенной износостойкостью;
  • с повышенной коррозионной устойчивостью;
  • шарикоподшипниковые;
  • пружинные;
  • отличающиеся повышенной жаростойкостью;
  • криогенные, не теряющие своих качественных характеристик при воздействии низких температур;
  • жаропрочные.

Марки автоматных сталей

Жаростойкие стальные сплавы, в химическом составе которых содержится незначительное количество кремния, могут успешно эксплуатироваться при температурах, достигающих 5500 Цельсия. Такие углеродистые стали, кроме своей жаростойкости, отличаются целым рядом значимых характеристик: они успешно эксплуатируются в окислительных и науглероживающих средах, не подвергаются газовой коррозии. Есть у них и серьезный недостаток, проявляющийся в том, что под воздействием значительных нагрузок они начинают проявлять ползучесть.

К наиболее популярным маркам таких сталей относятся 12Х17, 15Х28, 15Х6СМ, 20Х20Н14С2 и др. Они используются преимущественно для производства:

  • емкостей, в которых выполняется цементация стальных деталей;
  • деталей двигателей поршневого типа;
  • трубных изделий различного назначения.

Свойства жаропрочных сталей

К группе криогенных сплавов, которые отличаются высокой вязкостью и пластичностью, могут относиться как низкоуглеродистые, так и высоколегированные стали. Что характерно, ползучесть таких сталей повышается не только при понижении температуры их эксплуатации, но и при выполнении термической обработки, которая заключается в нормализации и последующем отпуске. Маркировка конструкционных сплавов данного типа регламентируется требованиями соответствующего ГОСТа (5632).

Конструкционные углеродистые стали, относящиеся к категории жаропрочных, обладают повышенной ползучестью. Их отличает и такое качество, как высокая сопротивляемость химической коррозии. Эти углеродистые стали оптимально подходят для производства труб, деталей газовых и паровых турбин, работающих при температурах в интервале 400–6500 Цельсия. Наиболее востребованными марками являются 15ХМ, 15Х5М, 12Х18Н9Т, ХН70Ю и др.

Цельнокованый ротор турбины, произведенный из стали 25Х1М1ФА

Конструкционные углеродистые стали, относящиеся к категории коррозионностойких, отличаются тем, что в их составе содержится более 12,5% хрома. Именно данный элемент дает возможность успешно использовать их для производства изделий, которые испытывают воздействие агрессивных сред (трубы различного назначения, карбюраторные валы, лопатки паровых турбин и др.). Такие стали могут быть нескольких типов:

  • с мартенситной структурой (30Х13, 12Х13, 20Х17Н2, 95Х18);
  • с мартенситно-стареющей (09Х15Н8Ю, 10Х17Н13М3Т);
  • с аустенитной и ферритной (12Х18Н10Т, 15Х28 и др.).

Чтобы изделия из конструкционных углеродистых сталей всех указанных выше типов хорошо сваривались, их необходимо подвергнуть отпуску. Примечательно, что, несмотря на значительные различия в своих качественных характеристиках, жаропрочные, жаростойкие и криогенные стали принадлежат к коррозионностойким сплавам.

Rimoyt.com

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют: — по структуре — по способу получения — по степени раскисления — по качеству — по назначению

По структуре углеродистые стали подразделяют на: — доэвтектоидные (содержат менее 0,8% С) — эвтектоидные (0,8% С) — заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на: — кислородно-конвертерные — мартеновские — электростали

По степени раскисления углеродистые стали бывают: — спокойные — полуспокойные — кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на: — стали обыкновенного качества — качественные стали

По назначению углеродистые стали разделяют на: — конструкционные — инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения. Стали обыкновенного качества имеют 3 группы поставки: А, Б, В. Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют. Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются. Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6. Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают). Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера. О механических свойствах и химическом составе информацию получают в сопроводительных документах.

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

3 Маркировка инструментальных сталей

Разные виды инструментальных сплавов имеют различную маркировку. Разобраться в ней совсем несложно. Углеродистые стали обозначаются литерой «У», после которой стоит какая-либо цифра (8, 7, 10), определяющая в десятых долях процента содержание в сплаве углерода. Если после цифры стоит литера «А», это означает, что перед нами высококачественная продукция (наиболее распространена в этом плане инструментальная сталь марки У10А).

Маркировка быстрорежущих сплавов начинается с литеры «Р». Затем указывается содержание вольфрама в стали (он является основным легирующим компонентом быстрорежущих композиций) и содержание молибдена, ванадия, кобальта (цифра после букв «М», «Ф» и «К»). В маркировку не включается количество хрома, так как он присутствует в быстрорежущих сплавах в малых объемах (не более 4%).

Цифры в инструментальных легированных сталях типа 9ХС, Х, 6ХГВ, 9Х дают представление о том, сколько в сплаве имеется углерода (при условии, что его не более 1%) в десятых долях процента. Цифры нет вовсе, когда количество углерода примерно составляет 1%. А легирующие добавки обозначаются соответствующей буквой и цифрой, которая показывает их содержание (здесь уже имеются в виду целые проценты) в стали.

4 Углеродистая инструментальная сталь – ГОСТ 1435

Согласно данному Государственному стандарту под такими сталями понимают составы с содержанием углерода от 0,65 до 1,35 процента. Они обычно проходят отжиг до начала производства режущих инструментов, что позволяет сформировать благоприятную структуру составов и добиться оптимального показателя твердости материала. Отжиг сфероидизирующего вида проводится для заэвтектоидных сплавов. Это дает возможность получить зернистую форму вторичного цементита. А конкретной величины зерна несложно добиться, изменяя скорость охлаждения.

Финальным этапом термообработки является закалка инструментальной стали, после чего она подвергается отпуску, температура которого зависит от желаемой твердости инструмента. Так, для ударных изделий (молотки, зубила) температура отпуска равняется примерно 290 °С (в этом случае они имеют твердость от 56 до 58 HRC и необходимый показатель вязкости), для плашек, граверных приспособлений и напильников – не более 200 °С (от 150), что обеспечивает наибольшую твердость изделий на уровне 62–64 HRC.

Закаленные стали могут иметь один из двух вариантов структуры:

  • карбиды и мартенсит;
  • просто мартенсит.

Отметим отдельно и то, что неполная закалка стали предусмотрена для заэвтектоидных сплавов, а полная – для доэвтектоидных.

Где применяется

Качественные инструментальные стали в Москве и Нижнем Новгороде разных видов можно приобрести в компании «Ориннокс», связавшись с менеджерами любым удобным способом: по телефону, электронной почтой или заказав обратный звонок.

Основная сфера применения материалов — режущий и штампованный инструмент. Покупка соответствующих видов сплавов зависит от их назначения:

  1. Углеродистая — используется для изготовления режущих инструментов с максимальным размером до 13 мм, что связано с их ограниченным параметром прокаливаемости. Из материала делают топоры, стамески, зубила, метчики, напильники, шаберы и т. п.
  2. Легированная — обладает большим показателем прокаливаемости, поэтому служит основой для получения габаритных деталей до 40 мм. К ним относятся: эталонные шестерни, метчики, дисковые фрезы.
  3. Быстрорежущая — это наиболее востребованный вид металлопроката в машино- и станкостроении.

Инструментальная высококачественная сталь по причине низкого содержания серы и фосфора обладает устойчивостью к ударным нагрузкам.

Сотрудничество с предприятием «Ориннокс»

В компании «Ориннокс» можно купить инструментальную сталь в розницу или оптом. Мы осуществляем оперативные поставки не только по Москве, Нижнему Новгороду, но и по всем регионам России и за границу. Сотрудничество с нами обусловлено следующими преимуществами для клиентов:

  • качественная продукция, что подтверждается сертификатами и лицензиями;
  • низкая цена на инструментальную сталь;
  • возможность доставки в кратчайшие сроки любым видом транспорта, что зависит от объема и дальности транспортировки;
  • большой запас металлопродукции и ассортимента;
  • индивидуальный подход ко всем клиентам;
  • консультация по любым вопросам, связанным с металлопрокатом.

Большой опыт, а также успешное и продолжительное пребывание компании на российском рынке — это залог успешности вашего бизнеса.

Часто задаваемые вопросы

Какие виды инструментальной стали вы продаете

Различают инструментальную сталь 3 основных видов:

  • углеродистая;
  • быстрорежущая;
  • легированная.

Между собой они отличаются не только по химическому составу, но и по эксплуатационным свойствам, назначению.

Подходит ли углеродистая инструментальная сталь для станков

Разные виды стали различаются по назначению. Углеродистая – наименее прочная и выносливая. Она в большей степени подходит для производства режущих инструментов с небольшим диаметром (макс. до 13 мм). Соответственно, для станкостроения этот вид металла не подходит, лучше использовать быстрорежущую сталь. Она также относится к наиболее распространенным видам и характеризуется высокой выносливостью.

У вас есть доставка за рубеж

Компания «Ориннокс» занимается продажей инструментальной стали в розницу и оптом. Одной из услуг является доставка материала по Москве, Нижнему Новгороду, другим регионам РФ, а также в страны ближнего зарубежья. Перевозки осуществляются при помощи автомобильного, ж/д и морского транспорта, поэтому можем подобрать наиболее выгодный вариант в каждом конкретном случае.

✪Какой ассортимент инструментальной стали есть

К заказу доступна инструментальная сталь 2 типов: теплоустойчивая и легированная. Кроме того, в продаже есть заготовки из этого материала: полосы кованные и горячекатаные, круги и квадраты горячекатаные и калиброванные и шестигранник калиброванный. Обращайтесь, будем рады помочь с выбором.

Инструментальная углеродистая сталь ГОСТ 1435-99

Углеродистая сталь — сталь, не имеющая в своем составе легирующих элементов, но содержащая углерод в различной концентрации: до 0,25% — низкоуглеродистая сталь, 0,24-0,6% среднеуглеродистая сталь, более 0,6 — высокоуглеродистая сталь.

ГОСТ 1435-94 регулирует нормы изготовления прутков и полос кованых, горячекатаных, калиброванных и со специальной отделкой поверхности из инструментальной углеродистой (нелегированной) стали, а также нормы химического состава для слитков, заготовок, листов, лент, проволоки и другой металлопродукции.

Классификация углеродистых сталей

По назначению:

  • быстрорежущая — Р;
  • шарикоподшипниковая — Ш;
  • электротехническая — Э.

По химическому составу:

  • качественная;
  • высококачественная — А.

По назначению в зависимости от массовой доли хрома, никеля и меди:

  • 1 — для продукции всех видов, кроме патентированной проволоки и ленты;
  • 2 — для патентированной проволоки и ленты;
  • 3 — для продукции всех видов, изготавливающейся с многократными нагревами, усиливающими возможность проявления графитизации стали, а также для продукции, от которой требуется повышенная прокаливаемость (кроме проката для сердечников, патентированной проволоки и ленты).

По способу дальнейшей обработки:

  • а — прокат горячекатаный и кованый для горячей обработки давлением (осадки, высадки), холодного волочения;
  • б — для холодной механической обработки (обточки, фрезерования и т.п.).

По качеству и отделке поверхности:

  • для горячекатаной и кованой стали: 2ГП — для подгруппы «а», 3ГП — для подгруппы «б»;
  • для калиброванной стали — Б и В.
  • для проката со специальной обработкой поверхности — В, Г, Д.

По состоянию материала:

  • сталь без термической обработки;
  • термически обработанная сталь — ТО;
  • нагартованный прокат — НГ (для прутков калиброванных и со специальной отделкой поверхности).

Марки инструментальной углеродистой стали

Марки инструментальной углеродистой стали: У7, У8, У8Г, У9, У10, У11, У11А, У12, У13, У13А, У7А, У8А, У8ГА, У9А, У10А, У12А.

Обозначение марки стали: У — углеродистая, следующая за ней цифра — средняя массовая дол углерода в десятых долях процента, Г — повышенная массовая доля марганца.

Применение инструментальной углеродистой стали

Марка стали Область применения
У7(А) Инструменты для обработки дерева (топоры, стамески и т.п.); небольшие пневматические инструменты (зубила, обжимки и т.п.); кузнечные штампы; игольная проволока; слесарно-монтажные инструменты: молотки, кувалды, отвертки, плоскогубцы, кусачки и др.
У8(А), У8(Г, ГА), У9(А)) Инструменты, используемые в условиях, не вызывающих разогрева режущей кромки и обрабатывающих дерево: фрезы, топоры, стамески, пилы и т.п. Накатные ролики, плиты и стержни для форм литья под давлением оловянно-свинцовистых сплавов. Для слесарно-монтажных инструментов (обжимки для заклепок, кернеры, отвертки, плоскогубцы, кусачки). Для профилей простой формы и пониженных классов точности; холоднокатаная лента толщиной 0,02-2,5мм.
У10А, У12А) Сердечники.
У10, У10А) Игольная проволока.
У10(А), У11(А)) Инструменты, используемые в условиях, не вызывающих разогрева режущей кромки и обрабатывающих дерево: пилы ручные и машинные поперечные и столярные, сверла спиральные. Для штампов холодной штамповки (вытяжные, высадочные, обрезные, вырубные) небольших размеров; для калибров простой формы и пониженных классов точности; для накатных роликов, напильников, шаберов слесарных и т.п. Напильники, шаберы, х/к лента толщиной 0,02-2,5мм.
У12(А)) Метчики ручные, напильники, шаберы слесарные; штампы для холодной штамповки (обрезные, вырубные) небольших размеров и без переходов по сечению; холодновысадочные пуансоны и штемпели мелких размеров, простой формы и пониженных классов точности.
У13(А)) Инструменты с пониженной износостойкостью (без разогрева режущей кромки): напильники, бритвенные лезвия и ножи, скальпели, шаберы, гравировальные инструменты.

Ограничения, налагаемые на использование отдельных марок ИСУ

Из 16 выпускаемых промышленностью в настоящее время марок ИСУ почти половина имеет ограничения на использование. Например.

  • Инструментальная сталь марки У9А и У9. В процессе их закалки размеры зерна увеличиваются, что приводит к повышению вероятности коробления металла и изменению его геометрических размеров. Данные марки обладают меньшими показателями пластичности и прочности, чем идущие за ними марки У10А и У10.
  • Марки стали У11 и У11А используются крайне редко из-за своих специфических свойств.
  • ИСУ У13, У12, У12А, У13А имеют максимальное содержание углерода, что приводит к значительному повышению хрупкости стали указанных марок после её закалки. Поэтому использовать их для изготовления пресс-форм или штампов не рекомендуется.

Указанные марки стали производятся согласно положениям стандарта 1435-99. Данный ГОСТ сталь инструментальная получила сначала в качестве межгосударственного стандарта 28.05.99, и лишь затем в качестве национального российского (с 01.09.01).

ИСУ используют для производства инструмента, которым осуществляется резание на малых скоростях. Основными достоинствами ИСУ можно считать её невысокую стоимость и сравнительно высокую твёрдость. Основные недостатки: низкая теплостойкость материала и его малая износостойкость.
