Как ровно отпилить трубу болгаркой

Требуемые инструменты

Для того чтобы разрезать трубу вдоль ровно, очень важно подобрать правильный инструмент. От него во многом зависит качество работы

Итак, рассмотрим наиболее подходящие инструменты для работы над трубой:

• Браслетка с прорезью. Это оборудование предназначено специально для выполнения разреза. Оно удобно и позволяет выполнить работу качественно;
• Лобзик. Позволяет выполнить ровный и аккуратный разрез. В этом случае вам не придется приобретать специального оборудования;

• Напильник. И в этом случае разрез получается ровным и качественным. Однако работа как с напильником, так и с лобзиком, занимает достаточно времени;
• Болгарка. Инструмент позволяет выполнить работу быстро и относительно просто. Однако есть и минусы. Разрез получается недостаточно ровным.

Выполнение работы

Сначала рассмотрим, как разрезать трубу вдоль ровно посредством браслетки с прорезью. Выполняется работа просто. Требуется надеть приспособление прорезью вверх на конструкцию, а затем, крепко держа конструкцию, выполнить надрез. Затем браслетка убирается, берется пила, помещается в отверстие приспособления. Браслетка крепится прорезью вниз. После этого вы можете разрезать трубу вдоль ровно.

Можно воспользоваться и другим методом. Труба кладется на гладкую поверхность. Затем она крепко фиксируется. Закреплять конструкцию необходимо с обеих сторон. Выполнить это можно с помощью массивных уголков. Для надежности рекомендуется закрепить конструкцию по всей ее поверхности с помощью бруска. Так можно предотвратить ее вращение при выполнении работы. Затем отмечаются вершины. Шнуркой, смоченной в чернилах, выполняется контур. Измеряется размер окружности. Выполняется шаблон, представляющий собой нить длиной в половину окружности. Он фиксируется на гвоздях. От линии, выполненной ранее, обозначаются точки на другом краю конструкции. Затем можно разрезать трубу вдоль. Делать это можно при помощи любого из инструментов, описанных ранее.

Есть и третий метод. Обозначаются две точки на поверхности. В соответствии с ними протягивается нить. Для четкого обозначения линии и предотвращения ее забивания строительным мусором можно закрепить на этом месте бумажный скотч. Край его должен соответствовать краю натянутой веревки. Именно этот край и обозначает место, по которому выполняется разрез. После этого можно разрезать трубу вдоль. Если разрез вы выполняется с помощью полотна от ножовки по металлическим поверхностям, для удобства работы рекомендуется прикрепить к краю полотна ветошь или другой материал. Они позволят надежней захватить полотно руками.

Источник

https://youtube.com/watch?v=bEe_WcY6STk

Инструменты для разрезания металлопластиковых труб

В процессе резки труб пригодятся следующие инструменты:

Мастеру важно заранее определить, чем он будет резать металлопластиковые трубы. Самым главным инструментом в списке являются ножницы

Все остальное необходимо для проведения специальных подготовительных работ.

В процессе резки не нужно прикладывать много сил. Достаточно лишь полностью контролировать каждое движение. Если не уделять контролю должного внимания, можно запросто срезать лишнюю часть.

Если в процессе резки необходимо согнуть изделие, не рекомендуется это делать руками. Так можно легко испортить алюминиевый слой, который находится внутри. Лучше взять профессиональный трубогиб и произвести операцию с его помощью.

Использование неподходящих инструментов при работе с одним участком может повлиять на всю сеть в целом, что приведет к большим затратам на ремонт.

Перед тем, как приступить непосредственно к резке, необходимо очень четко отмерить ту часть, где будет агрегат разделен. Для этого используется рулетка или линейка, а также яркий маркер. Блеклый карандаш можно попросту не увидеть, особенно если в комнате недостаточно освещения. Отметку можно сделать при помощи ножа, оставив царапину.

Во время работы кусочки пластика и алюминия могут разлетаться в разные стороны. Поэтому надо использовать средства защиты в виде очков и специальной одежды.

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Зачистка торцов труб перед подготовкой

Прежде чем начать подготовку труб, обязательно необходимо выполнить зачистку торцов. Обычно выполняется в 2 стадии:

• Механическая зачистка – первый этап, с помощью которого удаляется грязь, коррозия и всевозможные загрязнения. Такой вид зачистки проводится с помощью проволочных щеток-насадок или абразивных кругов, имеющих различные формы и зернистость. Маленькие элементы можно зачищать вручную, а вот для больших уже применяются угловые шлифовальные машины, или другими словами «болгарка».
• Химическая зачистка – второй этап, который используется, чтобы обезжирить зону шва и удалить из нее оставшиеся загрязнения, не поддавшиеся механической очистке. Для нее применяются растворители.

Если не выполнять очистку деталей перед сварочными работами, то вся грязь, оставшаяся в области шва, значительно сократят срок эксплуатации деталей: прочность и время эксплуатации будут под вопросом.

По завершению очистки металла, переходят непосредственно к разделке труб под сварку. Ее выполняют для освобождения места под инструмент для дальнейших работ, то есть увеличивается геометрия стыковки с одной или даже с двух сторон. Такая процедура важна, когда стены конструкции, с которыми работаем мастер, толстые, где необходимо проваривать по несколько раз. Основная задача разделки кромки труб под сварку – обеспечить полное и глубокое сваривание по длине шва.

Верное и тщательное приготовление заготовки – залог качества, ведь тем самым уменьшается риск дефектов, не создаются пустоты и не нарушается однородность материала в зоне шва.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником — в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно — приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Изготовление трубореза своими руками

Если по каким-то причинам нет возможности приобрести профессиональное устройство, то его вполне реально изготовить своими руками из обычных материалов, доступных практически каждому. Преимущества такого варианта в следующем:

• обойдется такое устройство дешевле магазинного;
• его можно приспособить конкретно под свои потребности (обрезка труб заданных параметров);
• при его изготовлении можно научиться новому и приобрести ценный опыт, который пригодится в других областях.

Что понадобится для работы

Чтобы изготовить инструмент самостоятельно, требуется небольшой набор инструментов и материалов:

• набор гаечных ключей;
• отвертки;
• ножовка для работы по металлу;
• квадратная катанка;
• пружина;
• ножовочные полотна.

Также в работе понадобятся болт и винты специальных размеров, которые зависят от параметров самого устройства. Металлические заклепки выбираются обычных размеров (диаметр 0,4 см).

Последовательность работ связана с этапами изготовления левой (1), правой половины (3) инструмента и их сборки. Чертеж для примера приведен ниже.

Цифрой 2 обозначены обрезки полотна, 4 – прижимной винт. Размеры указаны в миллиметрах и могут быть пропорционально пересчитаны под конкретно вашу модель.

Чем резать металлопластиковые трубы

Металлопластиковые трубы имеют целый ряд преимуществ перед своими конкурентами. Они намного легче, чем металлические и гораздо более устойчивы к окислению, чем медные. Их легко заменять и легко придавать необходимую форму.

Можно создать трубопровод любой формы. Ну и главнейшее преимущество заключается в стоимости. Она гораздо ниже, чем у медных труб. А качество находится примерно на таком же уровне.

Для повышения эффективности процедуры рекомендуется должным образом подготовить трубу и инструменты перед работой. Рассмотрим основные особенности металлопластиковых труб и чем их резать.

Подготовка трубы и необходимого инструмента

В качестве инструментов используется само режущее устройство, измеряющие ленты, разводные ключи, уплотнители и некоторые другие вещи. Все это должно находиться в доступном месте на момент проведения работы.

Иногда требуется зачистить внешнюю часть армированного покрытия, чтобы упростить процесс резки на следующем этапе. Для зачистки используется муфта с лезвиями, которая позволяет получить идеально ровный срез и избавиться от прослойки полимера. Это необходимо для сварочных работ, которые скорее всего будут проводиться в ходе монтажа трубопровода.

КАК РОВНО ОТРЕЗАТЬ ТРУБУ подручным инструментом [4 способа разметки]

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

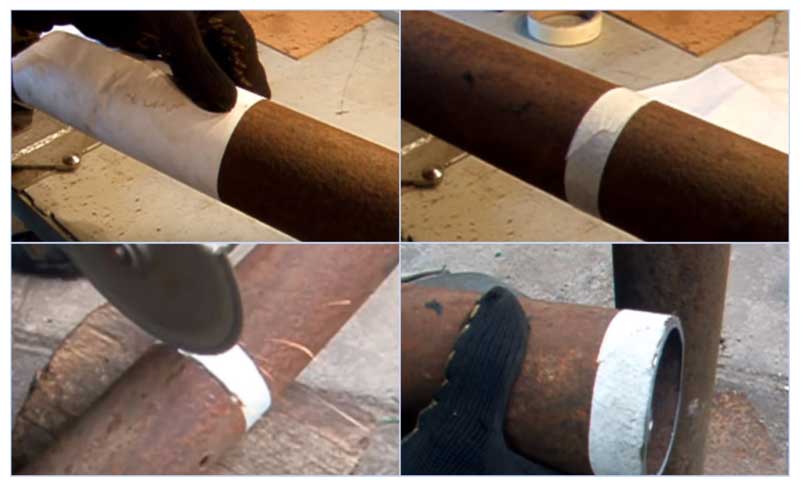

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки. Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси. В месте будущего среза выполняется пунктирная разметка

Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

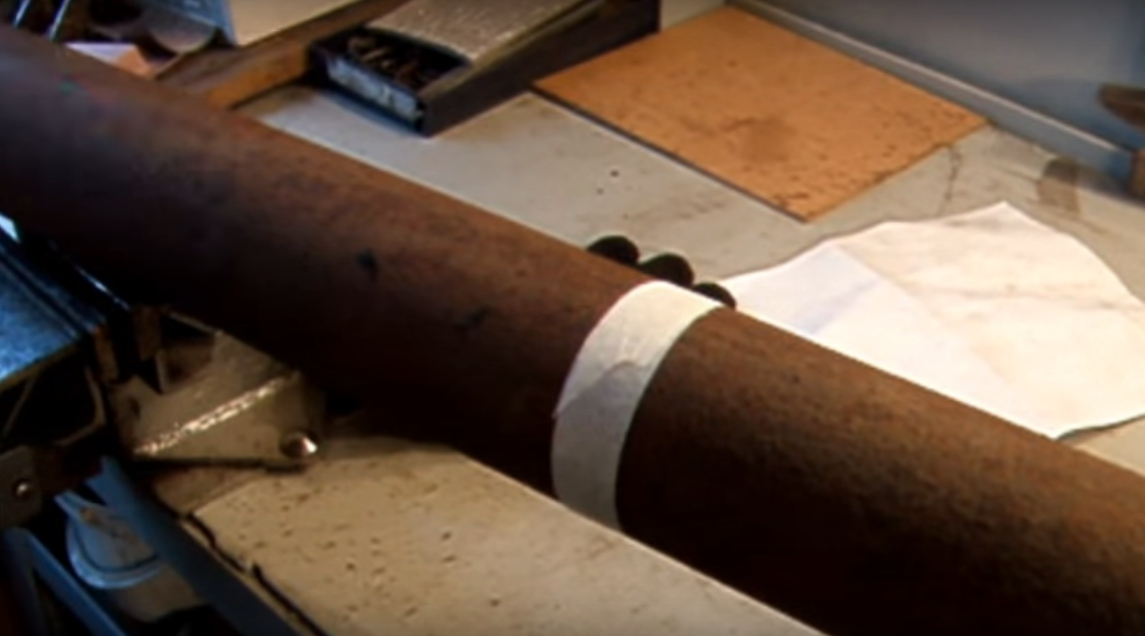

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

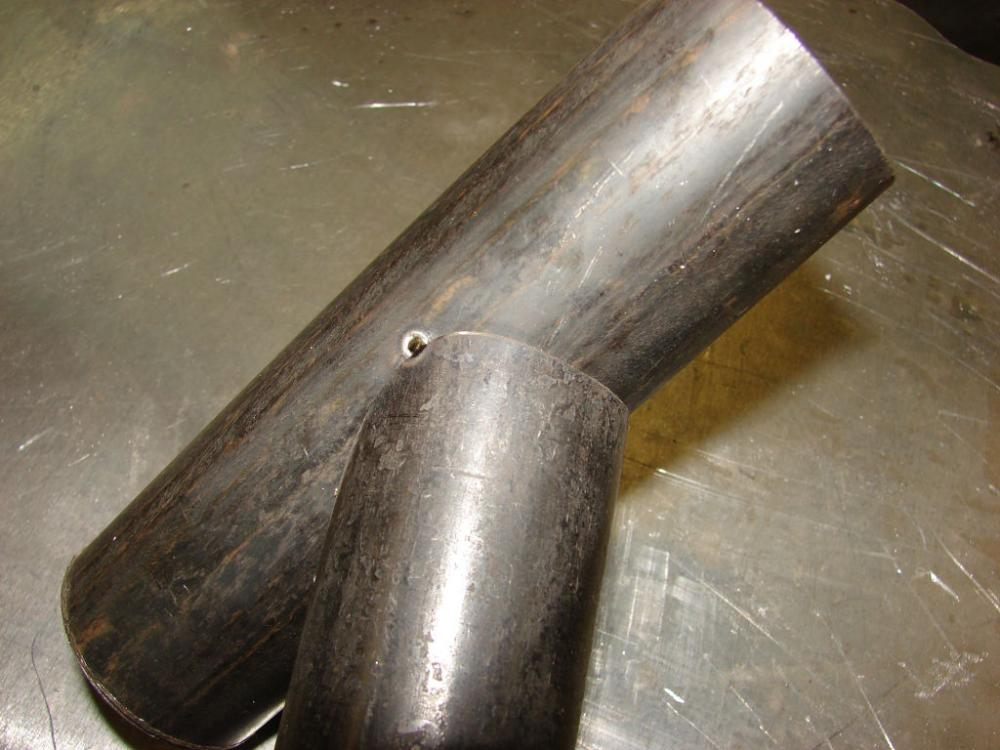

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Подготовка к работе болгаркой по металлу

Болгарка относится к разряду относительно опасных электроинструментов. Получить травму можно от разлетевшегося диска либо выпавшего из рук инструмента. В обоих случаях опасность связана с высокой скоростью вращения электродвигателя устройства.

Для повышения эффективности работы болгаркой, расширения ее функциональных возможностей, на практике используют такие дополнительные приспособления:

• штативы;
• фиксаторы.

Их применение позволяет улучшить качество распиливания металлических заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, возрастает его производительность.

Чтобы максимально обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно разделяют на подготовительные и основные (рабочие) мероприятия.

Перед началом резки необходимо осуществить ряд манипуляций.

1. Надеть специальную рабочую одежду и обувь (с противоскользящей подошвой), перчатки из плотной ткани либо кожи.
2. Подготовить, исходя из особенностей и вида распиливаемого металла, подходящий диск, а затем установить его маркировкой к верху, зажав гайкой.
3. Проверить используемые рабочие насадки на наличие различных дефектов, нарушающих их целостность: выбоин, трещин и прочих деформаций.
4. Воспользоваться средствами индивидуальной защиты: очками, респиратором либо маской (щитком), а в некоторых случаях также и наушниками.
5. Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
6. Подготовить рабочее место: убрать горючие материалы (смазку, топливо, бумагу, тряпки) и все мешающие вещи. Накрыть или отодвинуть на безопасное расстояние предметы, которые могут повредиться раскаленными металлическими частицами.

При возможности распиливаемый материал следует предварительно надежно зафиксировать, например, в тисках, чтобы убрать возможные случайные его подвижки. Держать обрабатываемые детали в руках либо между коленями запрещено.

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Читать также: Кофеварка цена качество для дома

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Как равномерно разрезать профильную трубу поперек

Чаще всего домашние хозяйства используют прямоугольный или квадратный металлический профиль трубы с толщиной стенки не более 3 мм, и при сборке сварных каркасов необходима резка на отдельные сегменты.

Чтобы правильно отрезать трубу, дополнительные устройства используются для маркировки и маркировки косильной лески разреза, некоторые устройства выступают в качестве опорной поверхности для режущего диска.

Нюансы работы с прямоугольным сечением

Прямоугольные заготовки намного легче разрезать вдоль и поперек под любым углом, чем цилиндрические элементы, которые трудно удерживать неподвижными на плоской поверхности. Поперечные заготовки под любым углом не представляют особой сложности. леска желаемого угла рисуется на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных шаблонов, рассчитанных на компьютере, для соединения их граней под углом, отличным от Прямо).

Рис. 2 Типы методов перекрестной маркировки

Какой инструмент используется

Как уже упоминалось выше, основным инструментом для резки металлических деталей в повседневной жизни является угловая шлифовальная машина, если она недоступна, вы можете использовать ножовку или лобзик, которые также могут резать металлические материалы специальным лезвием с алмазным покрытием.

Электрокорундовые режущие диски, не предназначенные для операций шлифования, используются для резки с помощью шлифовального станка. В качестве вспомогательного инструмента пригодятся рулетка, металлическая линейка, различные виды зажимов, карандаши и маркеры для маркировки.

Бумажный шаблон для трубы

Использование листа бумаги. Это простой способ отметить прямоугольный или квадратный профиль для точной резки под углом 90 или 45 градусов к его оси.

Чтобы сделать отметку для поперечной резки под углом 90 градусов, возьмите лист бумаги и заверните в них трубу, пока края не будут точно выровнены, после чего они склеиваются. В этом методе леска разреза очень хорошо видна, в отличие от рисования карандашом или маркером по краю шаблона.

READ Как Распилить Брус Вдоль Бензопилой

После этого они обрезают профиль вдоль узорчатой ​​кромки, попеременно со всех сторон, стараясь не допустить полного среза отделочных участков. Это может привести к удару диска от острых углов и его разрушению.

На боковых стенках прямоугольных или квадратных трубок может быть нанесен лист бумаги. Для этого лист бумаги складывают по диагонали, а полученный угол 45 градусов прикладывают к боковым стенкам и делают соответствующие отметки. Чтобы удерживать боковые косые черты на одном уровне, к поперечной косой косильной лески, расположенной под углом 90 градусов к оси, применяется острый угол, который ранее использовался описанным выше способом.

Рис. 3 Использование стального шаблона

Митровая коробка для резки труб

Резать профильную трубу очень удобно с помощью специального шаблона, который является аналогом коробчатой ​​коробки для резки стройматериалов под разными углами.

Для этого металлический шаблон изготавливается из профильной трубы, вырезанной вдоль куска трубы сверху или иначе, может быть предназначен для получения прямой косильной лески или угла 45 градусов.

Чтобы разрезать металлический профиль, на него наносится шаблон, а пунктирная леска рисуется буквой, вдоль которой затем делается разрез. В других случаях рисунок удерживается, а леска удерживается шлифовальной машиной вдоль поверхности заготовки, пытаясь избежать сильного давления на боковую поверхность диска на прикрепленном металлическом шаблоне. Затем шаблон удаляется, и резка продолжается вдоль хорошо обозначенного углубления по краям заготовки.

Используя шаблон, вы можете получить очень прямую леску разреза, если вы не держите его за руку и закрепите на заготовке с помощью зажимов или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности U-образной пластины шаблона просверлено отверстие и в этот момент снаружи приварена соединительная гайка, которая ввинчивается в болт. Чтобы закрепить шаблон, прикрепите его к обрабатываемой детали и прикрутите болт, прижимая поверхность шаблона к заготовке, после того как шлифовальный станок с металлическим диском надрезает, слегка касаясь края направляющей.
