Применение различных сплавов бронзы в быту и народном хозяйстве

Она такая разная

История почтила бронзу, отдав ей целую эпоху в развитии человечества. Бронзовый век продвинул человечество вперед, способствовал развитию ремесел, городов и…переделу территориальной собственности.

Бронза – «разносторонний» сплав. Ее использовали как стратегический металл (бронзовое оружие — ножи, щиты, мечи, орудийные стволы) и как материал для произведений искусства. Бронзовые статуи признавались вершиной древнегреческого искусства.

Бронзовые зеркала были знакомы загадочным этрускам еще в VI веке до нашей эры, и использовались в Японии XVIII века нашей эры.

Бронзовый наконечник копья (7-4 век до н.э.).

Изготовление бронзы в древности было связано с магией, колдовскими обрядами. Кузнецы были сродни знахарям или жрецам, знатоками трав и минералов. В русском «Сборнике … ремесленных приемов» можно прочесть:

Сахарница из патинированной бронзы Развивались технологии производства и ширилось использование сплава.

Он не медный!

Наш сплав в искусстве звенел всегда. А мы о славном «Медном всаднике» хотим поведать. О том, что стоит во второй столице, Санкт-Петербурге. Знаменитой конной статуе Петра Великого, что стоит на постамент, Гром-камне. Изваять царя-реформатора пригласили француза Фальконе. Русскому скульптору Федору Гордееву доверили сделать змею, да и то по эскизу француза.

Статуэтка, отлитая из бронзы

Скульптура — визитная карточка и хранитель (как издавна считают) города. Только вот всадник и конь не медные. Они бронзовые. «Медным» его прозвали с легкой руки Пушкина нашего Александра Сергеевича. Вот так поэзия (поэма «Медный всадник») переборола правду…

Рекомендуем: АЛЮМИНИЙ — дороги, которые он выбирает

Впрочем, пример у Пушкина был вполне достойный – еще старик Гомер без колебаний именовал бронзовое оружие медным.

Больше не значит лучше: четверть века назад в Китае на холме воздвигли огромную статую Будды из металла, точнее бронзового сплава. Статуя считается крупнейшей в мире.

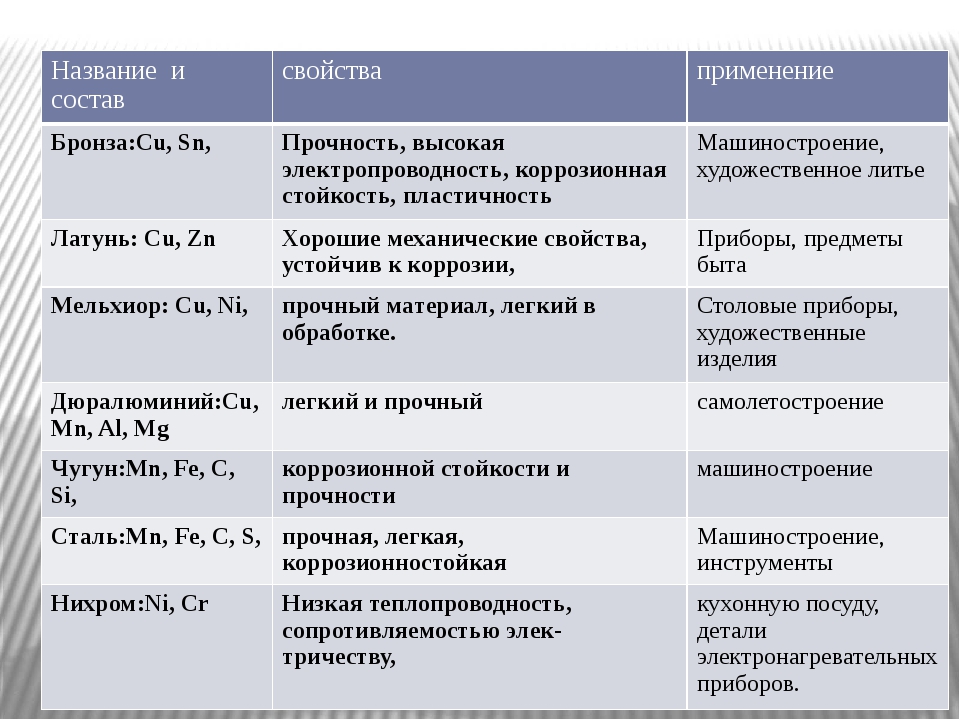

Марки и сферы их применения

Естественно, что различные химические элементы в состав любой бронзы вводят не бесцельно, а для того, чтобы улучшить ее свойства. Так, содержание в бронзе такого металла, как олово, оказывает влияние на ее пластичность. Чем больше в составе бронзы содержится данного металла, тем более твердым и, соответственно, более хрупким становится сплав. Однако самое значительное влияние на твердость и прочность бронзы оказывает такой химический элемент, как бериллий. Некоторые марки бронзовых сплавов, содержащие в своем химическом составе бериллий, превосходят по своим прочностным характеристикам высококачественные стали. Если подвергнуть бериллиевую бронзу процедуре закалки, то она наряду с высокой прочностью приобретает упругость, что позволяет изготавливать из такого материала пружины, рессоры и мембраны различного назначения.

Свойства и применение бериллиевых бронз (нажмите для увеличения)

Из бронзовых сплавов, химический состав которых обогащен алюминием, производят изделия, которые должны сочетать достаточно высокую прочность с исключительной коррозионной устойчивостью. Благодаря характеристикам бронзовых сплавов данного типа изделия из них успешно эксплуатируются в самых неблагоприятных условиях (повышенная влажность, воздействие морской воды и др.). В тех случаях, когда из бронзы необходимо изготовить изделие, которое в процессе эксплуатации будет подвергаться значительным ударным и фрикционным нагрузкам, лучше применять сплавы, содержащие в своем химическом составе свинец. Из такой бронзы, в частности, производятся подшипники, используемые в механизмах различного назначения.

Особенности безоловянных алюминиевых бронз

Бронзы, в составе которых, кроме меди, содержится кремний и цинк, отличаются повышенной текучестью в расплавленном состоянии, поэтому их используют преимущественно для производства сложных деталей методом литья. Отличительным свойством бронз данного типа является и то, что при механическом воздействии на изделия, которые из них изготовлены, не образуются искры

Такое качество очень важно во многих случаях

Относительно новым видом бронз, которые были разработаны в связи с развитием нефтедобывающей промышленности, являются медные сплавы, состав которых обогащен алюминием и никелем. Такие бронзы, отличающиеся исключительной коррозионной устойчивостью, часто называют морскими, потому что изделия из них способны сохранять все свои первоначальные характеристики даже после длительной эксплуатации в соленой морской воде. Получить такие сплавы, которые активно используются для производства элементов нефтяных платформ, устанавливаемых на морских и океанских шельфах, удалось благодаря развитию металлургической промышленности.

Классификация бронзы

По химическому составу различают:

По технологическому признаку бронзы делятся на:

Деформируемые – хорошо поддающиеся механической обработке: штамповке, рифлению, ковке. Содержание олова в них не более 6%, что обеспечивает необходимую пластичность. Из деформируемых оловянных бронз изготавливают листы, бронзовую проволоку, бронзовый пруток, бронзовую ленту.

Литейные – предназначенные для фасонных отливок. Из литейных оловянных бронз делают различные детали для машин, работающих в соленой морской воде, вкладыши подшипников, шестерёнки.

Основные легирующие компоненты

Основной компонент, который определяет большую часть технических характеристик бронз – медь. Для придания сплаву необходимых параметров применяют специальные добавки – легирующие компоненты. Одним из распространенных легирующих компонентов, содержащихся в бронзе, является олово. Именно из оловянных бронз производили отливку колоколов и называли «колокольной» бронзой.

Также в качестве легирующего элемента могут быть использованы:

• Be – бериллий. Повышает прочность бронзы.
• Si – кремний и Zn, цинк для повышения устойчивости поверхности к истиранию. Эти же элементы увеличивают текучесть бронз, что положительно сказывается на качестве литья.
• Pb – свинец. Повышает антикоррозионные свойства металла.
• Al – алюминий. Повышает устойчивость к коррозии, устойчивость к окислению при высоких температурах и уменьшает реакцию металла с соединениями серы и продуктами выхлопа двигателей.

Процентное соотношение компонентов бронз

Процентное соотношение элементов, также как и химический состав, закладывается в аббревиатуру марки сплава. В ней не указывается процентное содержание основного элемента – меди, но указывается содержание всех легирующих элементов в процентном соотношении.

К примеру, в марке БрО3Ц12С5 содержание компонентов такое:

• олово – 3%;
• цинк – 12%;
• свинец – 5%;
• остальные 80% приходятся на медь.

Количество процентов меди в сплаве оказывает влияние на его цвет. Чем больше меди, тем более яркий золотистый цвет имеет бронза. При содержании меди 50% цвет сплава станет белым, близким к цвету серебра. В соответствии с поставленными задачами можно получить различный цвет металла путем варьирования процентного соотношения легирующих элементов и меди.

По химическому составу

Исходя непосредственно из химического состава бронзы, выделяют следующие ее разновидности.

Оловянная. В составе материала данного подвида присутствует 3,5-7% олова. Сплав может похвастаться высокой прочностью, надежностью и упругостью после предварительно проведенной обработки давлением. Материал обладает отличными литейными качествами. Усадка может достигать 1% (как в случае с литейным чугуном).

• Безоловянная. В данную категорию входят такие разновидности сплавов, в химическом составе которых нет дорогого олова. Вместо него включают более доступные и недорогие материалы.
• Алюминиевая. Максимально пластичный материал. Его литейные свойства оказываются более низкими, нежели у дорогой оловянистой бронзы, однако в составе отсутствуют микропоры. В составе предусмотрен никель, фосфор и железо – компоненты, улучшающие свойства алюминиевого сплава.
• Кремниевая. Высокопрочный подвид материала, устойчив к появлению коррозии, является электропроводным. Материал не боится низких или высоких температур, щелочной среды. Чтобы металл имел более высокие прочностные характеристики, химический состав дополнительно легируют марганцем и обрабатывают путем холодной деформации.
• Берилловый сплав разрешено подвергать термической обработке с применением закалки и искусственного старения. Основным недостатком данного вида можно считать высокую стоимость бериллия.

По обработке

Бронзовые сплавы разделяются, исходя из типов обработки.

• Деформируемая. В производстве деталей из бронзы используется такие популярные технологии, как ковка, протяжка, резка, фрезеровка.
• Литейная. Отдельный вид бронзового сплава. Детали, которые состоят из этого металла, изготавливают путем металлургии.

По структуре

Разные виды бронзовых сплавов разделяются и по своей структуре. Выделяют следующие варианты.

• Однофазные. Имеющиеся в таком металле компоненты в твердом растворе формируют только одну определенную фазу.
• Двухфазные. Продукцию получают при помощи литья, потому что деформируется она исключительно под воздействием высоких температурных показателей. Из двухфазного сплава возможно получить отливки максимально сложных и замысловатых конфигураций.

Классификация бронзовых сплавов

Существует несколько классификаций, одна из них – по химическому составу.

Оловянные сплавы

Олово

Это сплавы, в состав которых обязательно в качестве легирующего элемента входит олово. Оно придаёт большую твёрдость и одновременно легкоплавкость. Дополнительно вводятся цинк, фосфор и свинец. Эти добавки придают сплаву устойчивость к коррозии и делают его более подходящим для процесса литья. Фосфор выступает раскислителем сплава, если его процентное содержание составляет более единицы.

Цинк способствует удешевлению материала, не влияет на качественные характеристики сплава олова с медью. Поэтому практикуется вводить в сплав до 10% цинка – это не вызовет изменений механических свойств, но уменьшится себестоимость изделий.

Наибольшее содержание олова может быть в пределах 30%, тогда бронза приобретает светло-серебристый цвет. В зависимости от процентной доли этого вещества, изменяется оттенок сплава от красного до жёлтого.

Изделия из оловянистых бронз лучше подвергаются обработке – токарной и фрезерной, а также полировке. В качестве добавочных элементов в сплав вводят:

• цинк;
• фосфор;
• свинец.

Эти компоненты положительно влияют на механические, литейные и антифрикционные свойства (сопротивление износу) бронзы.

Сплавы с содержанием до 8% олова предназначены для технологических операций (ковка, прокатка, штамповка), т. к. имеют структуру однородного твёрдого раствора. Из таких бронз производят листы, проволоку, прутки.

Сплав с содержанием олова до 20% имеет двухфазную структуру и применяется только в литом виде. Оловянистые бронзы полностью заполняют форму для литья, обладают небольшой усадкой, это делает возможным получать отливки сложной конфигурации. Применяются для получения фасонных изделий и для художественного литья, а также из них изготавливают механизмы и детали агрегатов, эксплуатируемых в морской солёной воде.

Алюминиевые сплавы

Безоловянные бронзы (специальные) – которые не содержат в своём составе химического элемента олова.

Классификация безоловянных бронз составлена с учётом того, какой основной легирующий элемент присутствует в составе.

Алюминий – основной компонент легирования, содержится в составе от 6 до 12%. В индустрии применяются двух- и многокомпонентные сплавы. Более востребованы многокомпонентные алюминиевые бронзы с добавлением никеля, железа и марганца.

Al в составе оказывает значимое влияние на физические свойства бронз. По плотности алюминиевые бронзы ниже, чем медь в чистом виде. Этот фактор позволяет применять их в судостроении и в авиакосмическом секторе. А также из алюминиевой бронзы производят детали и соединения, подвергающихся большим нагрузкам и трению (для дорожных машин, станков, для теплового оборудования).

Кремнистые сплавы

Содержат примерно 3–5% кремния в составе. Они опережают оловянистые бронзы по коррозионной стойкости и механическим свойствам, имеют высокую упругость, не магнитятся. Сплавы отлично поддаются пайке и сварке. Устойчивы к щёлочи и сухой газовой среде, поэтому их используют в производстве газопроводов и сточных труб.

Марганцевые сплавы

В промышленной области применяют бронзы, содержащие 4–5% Mn. Отличаются повышенной прочностью, высокой пластичностью и стойкостью к коррозии. Предназначены для производства деталей для центробежных насосов, рабочих колёс.

Свинцовые сплавы

Структура такого сплава даёт возможность получать высокие антифрикционные свойства. Данная бронза идёт на изготовление вкладышей подшипников скольжения, функционирующих под высоким давлением при большой скорости.

Бериллиевые сплавы

Сплавы обладают повышенными прочностными характеристиками, а также высоким пределом текучести, упругости, отличаются высокой электропроводностью и теплопроводностью, высоким сопротивлением ползучести и коррозии. Из них изготавливают пружины и детали ответственного назначения. Основным сектором применения является электротехника – производят оптоволоконные кабеля и интегральные схемы. Бериллиевый сплав позволяет производить детали малых размеров для электронных устройств (мобильных телефонов, планшетов и т. д.).

Виды бронзовых сплавов и различия в температуре их плавления

Основу такого сплава, как бронза, составляет медь, а в качестве легирующих добавок выступают олово, алюминий, кремний, свинец и бериллий. В бронзе любой марки в небольших количествах содержатся и такие элементы, как фосфор, цинк и др. Кроме бронзы, современная промышленность производит и другие сплавы на основе меди – мельхиор, копель, константан и нейзильбер (основным легирующим элементом в них является никель), латунь (сплав меди с цинком).

Каждая из марок бронзы, температура плавления которых входит в интервал 930–1140°, обозначается своей маркировкой. В зависимости от своего химического состава все бронзовые сплавы делятся на:

• оловянные;
• безоловянные.

Соединять медь и олово, чтобы получить бронзу, человек научился еще с древнейших времен. Олово, которое добавляется в такой сплав, делает его тверже, если сравнивать его с чистой медью, а также снижает температуру его плавления. Одним из ярких примеров такого сплава является колокольная бронза, из которой издавна методом литья изготавливались колокола. Она содержит 80% меди и 20% олова. Самым значимым недостатком бронз данного типа, обусловленным содержанием олова, является повышенная хрупкость изделий из них.

Температура обработки и технические свойства оловянных бронз

Безоловянные бронзы, как следует из их названия, не содержат в своем составе олова. Сплавы данного типа представлены на современном рынке одной из следующих категорий бронз:

• бериллиевые – самые прочные, по многим параметрам превосходящие высококачественные стали;
• кремне-цинковые, отличающиеся особенной стойкостью к истиранию (большим достоинством бронз этой категории является и то, что в расплавленном состоянии они обладают повышенной текучестью);
• сплавы с добавлением свинца, которые отличаются повышенной устойчивостью к коррозии;
• изготовленные на основе меди и алюминия, отличительными характеристиками которых являются повышенная устойчивость к коррозии и хорошие антифрикционные свойства.

Температура плавления и другие физические свойства литейных безоловянных бронз

Хотя бронзы с добавлением олова отличаются высокой хрупкостью, как уже говорилось выше, они и сегодня являются наиболее распространенными. Для маркировки бронз любых марок вне зависимости от их химического состава используются буквы «Бр», после которых перечисляются обозначения добавок, а также их процентное содержание. В качестве примера можно расшифровать обозначение бронзы марки Бр ОЦСН3-7-5-1. В данной бронзе, которая относится к оловянному типу, содержится 2,5–4% олова, 6–9,5% цинка, 3–6% свинца, 0,5–2% никеля. В химический состав любой бронзы, как было сказано выше, могут входить и другие элементы, которые обозначаются следующими буквами:

• А – алюминий;
• Б – бериллий;
• Ж – железо;
• К – кремний;
• Мц – марганец;
• Ф – фосфор.

Химический состав и назначение распространенных марок бронз (нажмите для увеличения)

Если говорить о наиболее распространенных марках бронзы, то к ним следует отнести:

• сплавы литейного типа БрО5, БрО19, БрОЦ8-4, БрОЦ10-2, БрОФ10-1;
• ковкий бронзовый сплав БрОС5-25.

Для такой технологической операции, как литье, особенно выполняемое в домашних условиях, большое значение имеет температура, при которой можно расплавить металл. Бронзы, содержащие олово, плавятся при меньшей температуре – 900–950°, а те из них, в составе которых данного металла нет, – при температуре 950–1080°.

Бронзовые литейные сплавы при нагреве до температуры плавления имеют большую вязкость, если сравнивать их с латунью. Именно поэтому, чтобы выполнить качественное литье из таких сплавов, их необходимо перегревать. Значимым преимуществом использования литейных бронз является то, что усадка изделий из них очень незначительна. Это позволяет изготавливать из таких сплавов фасонные отливки.

Заливка формы литейной бронзой

Способы изготовления и характеристики

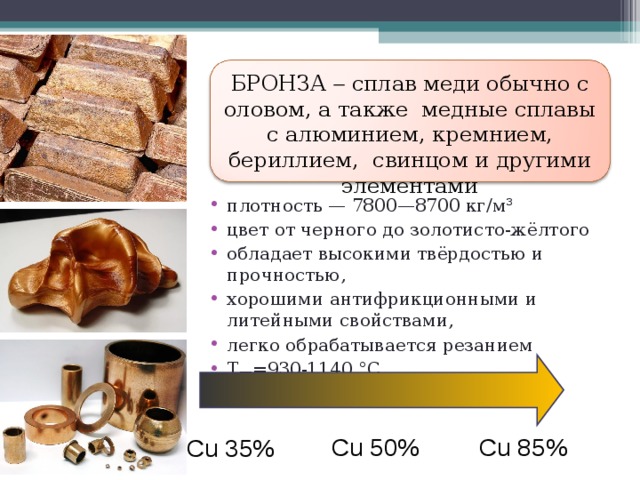

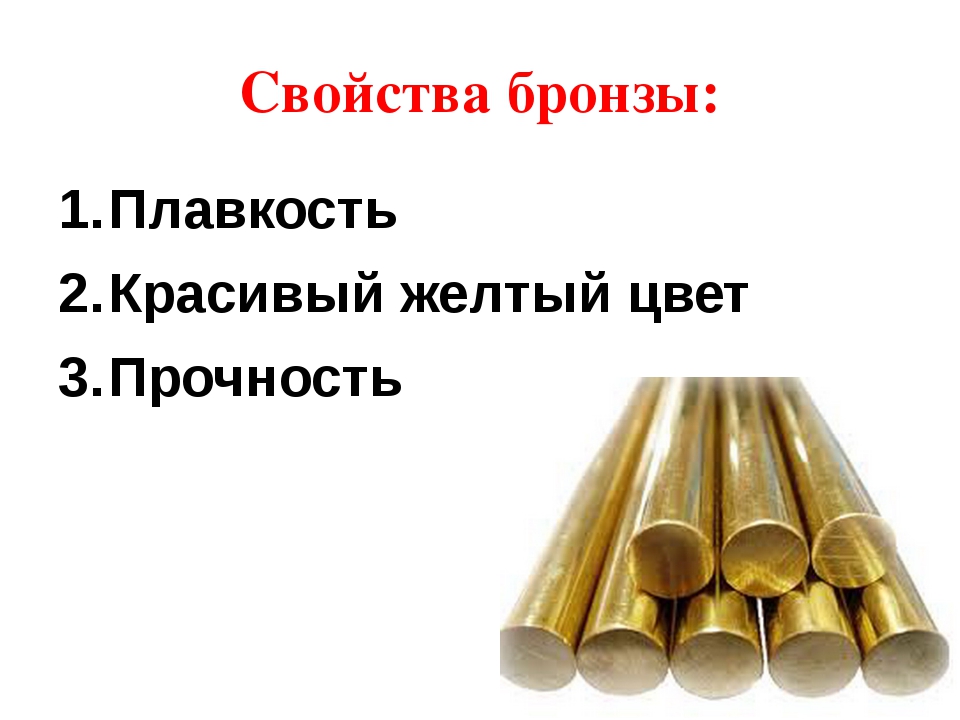

Физические данные

Характеристики сплава определяются его химическим составом и могут изменяться в некоторых пределах. Бронза менее подвержена коррозии и обеспечивает лучшее скольжение металла по металлу, чем латунь. У неё выше прочность и она менее подвержена атмосферным воздействиям (вода и воздух) и лучше сопротивляется солям и органическим кислотам. Легко поддаётся механической обработке, её можно паять и скреплять сварочными работами. Некоторые физические характеристики бронзы:

• удельный вес от 7,8 до 8,7 тонны/куб. метр;
• температура плавления бронзы – плавится при нагревании от 930 до 1140 градусов;
• изменения цвета от красного – цвета меди, до белого – цвета олова;
• стойкость к износу и хорошее скольжение по металлу предопределяет сферу применения в качестве подшипников скольжения, они хорошо работают в любых температурных условиях;
• отмечается высокая электропроводимость и передача тепла, стойкость к паровому воздействию, что способствует изготовлению деталей для техники, работающей в экстремальных ситуациях.

Как изготовить бронзу

Плавление и смешивание расплавов меди и присадок разных металлов, позволяющих придать сплаву те или иные требуемые характеристики, приводит к получению такого металла-сплава, как бронза. В технологическом процессе изготовления задействованы электрические печи индукционного типа и тигельные горны, с их помощью можно изготовить любые сплавы с медью.

Плавление производится с флюсовыми добавками, при этом исходным сырьём для плавки может быть как медная руда, так и лом меди. Как правило, медный лом добавляется в расплав вмести с присаживаемым металлом в процессе плавки. При плавке только из медной руды выполняются следующие операции:

• печь разогревают, закладывают в неё медную руду с флюсовыми добавками, и плавят при температуре около 1200 градусов;
• добавляют химический окислитель – фосфористую медь, половина могла быть загружена в составе флюса, а остаток дополнительно загружается ковшом;
• при плавлении в раскисленный расплав меди добавляют присадочные металлы, предварительно подогретые до ста градусов;
• после получасового отстаивания расплава, с его поверхности снимают всплывший шлак, и полученный сплав распределяют по формам.

При использовании медного лома процедура изготовления бронзы такая же.

Технологии производства

Плавка на основе чушек

Плавка по такой технологии включает 4 этапа: загрузка, расплавление, перегрев, рафинирующе-дегазирующая обработка.

Важным условием плавки вне зависимости от того, какой тип печи используется, является минимальный срок процедуры. Чем меньше время плавки, тем меньше риск насыщения сплава газами и ниже угар цветного металла.

1. Загрузка – для этого используют графито-шамотные или графито-карборудные тигли. Перед использованием их просушивают и прокаливают.
2. Расплавление начинают с плавки меди, которую загружают по частям или полностью. Медь плавят как можно быстрее под слоем древесного угля. Добавляют фосфористую медь. Добавка фосфора обеспечивает получение жидких фосфатов, которые удалять из сплава значительно легче. После этого в тигли вводят олово и другие компоненты сплава, если они предусмотрены по рецептуре.
3. Перегрев – расплав нагревается до 1150–1200 С. Оловянную бронзу выплавляют с покровом древесного угля или угля с солями. Если исходное сырье загрязнено кремнием, магнием, алюминием используют жидкие солевые флюсы.
4. Дегазация – очистка от газовых примесей в основном от водорода. Для этого применяют продувку расплава осушенным аргоном или азотом. Время процедуры составляет от 3 до 10 минут в зависимости от величины печи.

Как правило, в процесс изготовления включается этап модифицирования с целью улучшения механических свойств бронзы. Методы определяются составом продукта и его назначением.

Литниковые системы

Медные сплавы создают довольно высокое металлостатическое давление, поэтому отливка из бронзы включает ряд особенностей. Привычные песчаные формы для медных сплавов не годятся, поэтому используют формовочные смеси с повышенным содержанием глины.

Заливка формы осуществляется при температуре в 1100–1200 С. При этом может появиться металлизированный пригар, который сложно удалить. Риск тем выше, чем больше содержание фосфора в бронзе и чем выше температура отливки. Отказаться от добавки фосфора нельзя: вещество повышает жидкотекучесть сплава, что, в свою очередь, обеспечивает плотность отливки и малую усадку. Так что проблему решают добавлением к формовочной смеси углеродсодержащих компонентов – сланцевых смол, например.

Для отливки применяют специальное оборудование – литниковые системы. Выбор температуры процесса зависит от конструкции системы, также как и от массы и конфигурации отливки.

Чтобы обеспечить высокую плотность отливок применяют метод направленного затвердевания при помощи холодильников. Скоростное охлаждение уменьшает пористую зону и увеличивает толщину литейной корки.

О плавке бронзы из латуни поведает данное видео:

Литье в металлические формы

Этот метод чаще используется для получения отливок из оловянной бронзы. Основное отличие – применение металлических форм для литья – кокиль. Это обуславливает более высокую скорость затвердевания, соответственно, высокую плотность отливки.

Кокиль отливают из чугуна, стержни изготавливают из стали. Сложные полости выполняют при помощи оболочковых песчаных стержней. Перед заливкой форму смазывают смесью машинного масла с 6% графита.

Заливку осуществляют в формы, предварительно нагретые до 150–250 С. Отливки извлекают из формы как только последние приобрели достаточную механическую прочность, таким образом уменьшается усадочное напряжение.

Центробежное литье

Используют для этого горизонтальные центробежные машины, в которых стальная изложница размещается на нескольких роликовых опорах. Отливка производится в изложницу, снаружи последняя охлаждается водой.

Мелкие детали отливают на машинах консольного типа.

Виды бронзы и их применение

С развитием металлургии и открытием разных видов металлов, появилось большое количество бронз, но основным металлом в формуле является медь. В зависимости от того, какие компоненты входят в состав, изменяются и свойства материала.

Знание этих особенностей позволяет применять бронзовые сплавы в различных видах промышленности в зависимости от предъявляемых к материалу требований. Бронзу часто выпускают в виде прокатных труб, проволоки и листов. Используется металл в производстве подшипников, втулок, рессор и прочих деталей, подверженных воздействию высокого давления и износа. Высокие антикоррозийные свойства позволяют применять данный материал также в условиях агрессивной внешней среды и при работе с различной химией. Помимо этого, применение бронзы распространено в художественных ковке и литье, из нее делают различные скульптуры, памятники и украшения.

Оловянная

Сплав меди и олова называется оловянным. Эти бронзы применялись в бронзовом веке, дошли до наших дней и являются наиболее применяемыми в промышленности. Из этого вида сплава часто отливались различные колокола, в связи с чем данный материал иногда называется колокольной бронзой.

Оловянистый материал почти не поддается механической обработке, поэтому изделия из него создаются исключительно литьем; имеет высокую твердость и прочность, а также антикоррозийные свойства. Стандартный сплав меди и олова характеризуется количественным соотношением 80:20, но может дополняться некоторыми металлами для изменения свойств:

• Добавление цинка (менее 10%) позволяет повысить антикоррозийную стойкость. Используется для создания деталей, которым нужно часто контактировать с водой и другими окислителями.
• Свинец и фосфор повышают антифрикционные свойства. Кроме того, сплав с добавлением этих металлов проще подвергается обработке.

Иногда наличие олова в изделии недопустимо и его заменяют другими металлами, позволяющими достичь требуемых характеристик, например, свинец, кремний, цинк, бериллий или алюминий. Такая бронза называется безоловянной, или специальной.

Свинцовая

Основной легирующий компонент — свинец, содержание которого может достигать 30%. Материал имеет хорошие антифрикционные свойства и высокую теплопроводность, может выдерживать давление до 30 мПа, поэтому применяется для изготовления подшипников, подвергающихся высокому давлению.

Кремниецинковая

Данный сплав состоит из 97% меди, 1.1% олова, 0.05% кремния и цинка. Является довольно пластичным и текучим, что позволяет применять его как материал в изделиях сложной формы. Имеет хорошее сопротивление при сжатии, обладает антифрикционными свойствами и упругостью. Не искрит при обработке, хорошо сопротивляется низким температурам, зачастую содержит добавки никеля и марганца.

Бериллиевая

Бериллиевый сплав является самым твердым из всех существующих видов бронз. Обладает высокими антикоррозийными свойствами, не искрит при обработке, не магнитится. В процессе закалки приобретает хорошую деформируемость и упругость.

Алюминиевая

Состав бронзы в процентах выглядит как 95% меди и 5% алюминия. Сплав очень хорошо сопротивляется агрессивным средам, жаропрочный, но имеет низкие антикоррозийные свойства и дает сильную усадку.

Сплав меди с цинком называется красной бронзой — латунью, а с никелем — мельхиором. Эти соединения являются отдельными материалами, их малое количество может присутствовать в любом сплаве, но должно быть ниже суммы всех остальных компонентов.
