Проектирование цехов и участков сварочного производства

Введение

В настоящее время сварочное производство стало одной из ведущих областей техники. Во всех отраслях машиностроения широко применяют высокопроизводительные и экономически эффективные технологические процессы сварки, наплавки, пайки, термической резки и металлизации, позволяющие успешно обрабатывать почти все конструкционные материалы толщиной от десятков микрометров до нескольких метров. Достигнутый высокий уровень развития сварочной техники служит прочной базой для значительного дальнейшего увеличения производительности труда, экономии материалов и энергии в народном хозяйстве, а также повышения качества и снижения себестоимости сварной продукции.

Все это стало возможным в результате исключительного и постоянного внимания Советского правительства и коммунистической партии к достижениям сварочной техники, а также благодаря неустанной их заботе о развитии сварочного производства в нашей стране. Об этом свидетельствует ряд специальных постановлений партии и правительства по вопросам совершенствования и внедрения сварочных процессов и повышения их эффективности в народном хозяйстве.

Одновременно с ростом сварочного производства, машиностроения и других отраслей промышленности развивалось и их проектирование. В настоящее время все министерства имеют отдельные специализированные проектные институты, выполняющие каждый в своей отрасли проектирование промышленных предприятий.

Исходя из пятилетних планов развития народного хозяйства, проектные институты проводят ответственную работу по изысканию и научно-техническому обоснованию наиболее рациональных и целесообразных в технико-экономическом отношении решений поставленных перед ними практических задач. С течением времени в проектных институтах накоплялось большое количество материалов по обследованию заводов и по разработке рациональных проектов самых различных производств. Обобщение и систематизация этих материалов дали возможность получить соответствующие технико-экономические показатели для анализа эффективности и рентабельности работы действующих производств и для проверки качества проектов промышленных предприятий каждой отрасли. На основе совокупности этих материалов были разработаны многочисленные нормативы, методические положения и технические инструкции по рациональному проектированию сварочного и других видов производства. Проведенные работы обеспечили переход проектирования промышленных предприятий машиностроения, в том числе сварочного производства, на новый, более высокий уровень с использованием новейших достижений науки и техники, обусловливающий возможность наиболее разумного и экономичного использования огромных капиталовложений для создания материально-технической базы коммунизма – с максимальной их эффективностью.

В итоге такого развития проектирования промышленных предприятий возникла необходимость включения в программы обучения студентов технических вузов специальных дисциплин по основам проектирования предприятий, соответствующих специализации студентов. Поэтому учебными планами машиностроительных вузов для подготовки инженеров по специальности «Оборудование и технология сварочного производства» предусмотрен ряд специальных учебных дисциплин, в том числе курс «Проектирование сварочных цехов».

Впервые книга автора «Основы проектирования сварочных цехов» была издана в 1936 г. (ОНТИ НКТП СССР). Затем эту книгу того же наименования издали в 1952 г. (Машгиз) и в 1965 г. («Машиностроение»).

Этот курс, согласно утвержденной программе, имеет целью сообщить будущим инженерам-технологам сварочной специальности необходимые сведения теоретического и методического характера, а также практические рекомендации для рационального решения вопросов сварочного производства при его проектировании.

Спецодежда

Даже при полном соблюдении техники безопасности к рабочему месту сварщика нельзя оградить от негативных факторов без использования спецодежды. В комплекте должны быть куртка, рукавицы, брюки, спецобувь и пр. Большинство спецодежды для сварщиков шьют из брезента с вкраплениями асбеста, который может обезопасить от расплавленного металла. Одежда должна закрывать все тело, чтобы не оставалось открытых мест.

Среди индивидуальных средств защиты важное значение принадлежит щиткам и шлемам. Они должны соответствовать ГОСТ 12.4.035-78

Маска не может быть тяжелее 0,5 кг.

Примерная стоимость шлема для сварки на Яндекс.маркет

При выборе маски обращают внимание на ее материал. В идеале это пластмасса, устойчивая к повышенным температурам и влажности

Такая маска не портится под воздействием брызг металла и исключает поражение работника электрическим током.

Если работы выполняются в тесных и закрытых помещениях, где невозможно использовать вытяжку, то нужно использовать специальные маски, предполагающие подачу воздуха.

В шлем вставляется светофильтр, который удерживается рамкой с размерами 120*60. Средства защиты включают 13 классов светофильтров с разной плотностью, которые используются для разных режимов мощности.

Современные маски сконструированы по типу «хамелеона». Они позволяют автоматически отрегулировать затемнение стекол в зависимости от яркости дуги.

В числе требований к материалу костюма можно выделить следующие:

1. Материал костюма сварщика – жаростойкий (это, например, замша или брезент).
2. Карманы – только внутренние.
3. Куртка не должна заправляться.
4. Ботинки производятся из негорючего материала, они должны быть достаточно высокими и не должны содержать гвозди.
5. Головной убор должен надежно защищать шею.
6. Краги или рукавицы производятся из негорючего материала, она должны быть достаточно длинные и исключать попадания материала внутрь при потолочной сварке.

Разновидности

Существует два типа сварочных постов: стационарные и передвижные. Стационарные посты располагаются в цеху и предназначены для работы с деталями небольшого размера, поскольку рабочая поверхность сварочных столов зачастую ограничена. Передвижные посты могут быть как внутри цеха, так и на улице. Это могут быть небольшие каркасы на колесах, в которые встроено оборудование, или же специальная тележка.

Давайте подробнее рассмотрим каждый тип поста.

Стационарный пост

Ниже показана схема сварочного поста стационарного типа. В большинстве случаев стационарный пост располагается в отдельной кабине без крыши, но с закрывающимися ширмами. Площадь такой кабины должна быть не менее 3 м2.

Стационарный сварочный пост должен быть изготовлен из негорючих материалов, поэтому ширмы делают из полимеров, а каркасы — из металла. Высота самой кабина должна быть не менее 2 метров. Внутренние стенки кабины покрываются огнеупорным составом, не поддерживающим горение.

На каждом стационарном посту есть не только оборудование, но и сварочный стол. Его размеры обуславливаются характером работ. Если сварка производится в сидячем положении, то высота стола должна быть около 60-70 см. Если в стоячем — от 85 и выше. Размер рабочей поверхности должен быть не менее 100х100 см.

Отдельное требование — это хорошая вентиляция для сварочного поста. Местная вентиляция при сварке может быть как естественной, так и принудительной. Принудительная вентиляция предпочтительнее всего. Также необходим местный отсос от сварочного поста, чтобы оперативно забирать металлическую стружку, пыль от шлифовки и пр.

Передвижной пост

Сварочный пост для ручной дуговой сварки может быть и передвижным или переносным. Зачастую передвижной сварочный пост можно организовать с меньшими усилиями, поскольку для него не требуется соблюдение многих правил. Не нужно организовывать вентиляцию, соблюдать размер рабочей зоны и т.д.

Но вот что стоит сделать, так это навес над передвижным постом, чтобы сварщик мог работать в непогоду или под солнцем. Также передвижной пост должен иметь удобные колеса, чтобы с их помощью даже тяжелое оборудование можно было перевезти без особого труда.

У передвижного поста должны быть отсеки и ниши для хранения комплектующих. Если это передвижной пост газовой сварки, то должно быть предусмотрено место под газовый баллон. Вентиляция сварочного поста может быть естественной, поскольку работы в большинстве случаев проходят на улице.

Технический контроль качества изделий и конструкций

Технический контроль качества изготовляемых изделий на судостроительных заводах осуществляет отдел технического контроля (ОТК) через контролеров и мастеров ОТК, работающих в бюро технического контроля (БТК) при цехах завода.

В состав ОТК входят бюро внешней приемки, бюро технической документации и измерительная лаборатория. Бюро внешней приемки осуществляет приемку материалов, полуфабрикатов, изделий, оборудования, механизмов и приборов, поступающих на завод. Бюро технической документации получает всю документацию на материалы и комплектующие изделия, поступающие на завод. Оно комплектует и оформляет необходимые документы, подтверждающие качество изделий, выпускаемых заводом, а также формуляры и описания и передает их для отправки заказчику. Измерительная лаборатория осуществляет контроль за состоянием средств измерения и правильностью их использования.

Основными видами технического контроля являются:

• пооперационный;
• промежуточный;
• окончательный контроль готового изделия.

После окончательного контроля изделие может быть передано заказчику.

Для каждого вида изделия технологическая служба завода совместно с ОТК устанавливает перечень, способы и объем приемок для проверки качества изделия, указывает, какие приемки должен произвести производственный мастер цеха и какие контрольный мастер ОТК (или контролер).

Основой обеспечения качества изготовляемых изделий и судов являются:

• соблюдение требований чертежей, технологических процессов, технических условий, ГОСТов и отраслевых нормалей, регламентирующих применение материалов, электродов и изделий;
• соблюдение режимов обработки, сборки и сварки;
• применение инструмента (нормального и специального), приспособлений, средств механизации и контроля.

При изготовлении корпусных конструкций, приемке ОТК подлежат установка набора, сварка набора, сдача секции на конструктивность, установка обухов, проверка формы секции, разметка контрольных линий, испытание сварных швов на непроницаемость.

Сварочная разводка

Как правило, сварочное производство развивается постепенно. Начинается с одного или нескольких сварочных постов, состоящих из сварочного аппарата и одного баллона с газом под давлением. Через некоторое время количество таких сварочных постов может увеличиться, что начинает вызывать определенные проблемы.

Решением этих проблем является сварочная разводка на предприятии. Она представляет собой централизованную подачу газа для сварочных работ. Баллоны отменяются, их заменяет трубопровод, по которому течет газ для сварки. Он имеет ответвления на каждый сварочный пост. Это дает большие преимущества:

• отпадает необходимость в постоянной проверке наполненности каждого баллона в отдельности благодаря автоматическому переключению;
• наличие ротаметров на каждом посту дает возможность регулировать поток газа;
• благодаря выносу тары с газом за пределы зоны, где происходят сварочные работы, увеличивается их безопасность;
• при установке газового смесителя появляется возможность регулировать состав в смеси газов;
• отпадает необходимость возвращать не до конца израсходованные баллоны, когда в них отпадает необходимость;
• решается вопрос о заказе новых баллонов, их подсоединении и хранении.

Имеется ограничение — давление сжиженного газа не должно превышать 150 кПа. Иначе появляется необходимость в установке сетевого редуктора, который снижает давление газа при подаче его на сварочный пост.

Делаем сварочный пост своими руками

Рабочее пространство сварщика с комплексом необходимого в работе оборудования, инвентаря, расходных материалов и самого сварного аппарата называется сварочным постом. Его можно организовать самостоятельно, если внимательно изучить нормы и требования безопасности к подобным кабинетам.

Стационарный вид рабочего места сварщика в передвижении не нуждается, поэтому при его организации нет необходимости в опорах на колесиках и т.п.

Актуальные инструменты и материалы

При обустройстве рабочего места для выполнения сварочных работ важно подобрать полный комплекс актуальных в работе инструментов и оборудования. Планировка сварочной кабины

Планировка сварочной кабины.

Список может меняться на усмотрение сварщика, но существуют позиции, обойтись без которых крайне сложно:

• сварочный аппарат;
• приспособление для складирования присадочных материалов, иного рода вспомогательных приспособлений;
• постоянный источник питания электрического тока;
• комфортабельное место посадки;
• рубильник для включения и выключения подачи напряжения;
• качественная вентиляционная система, вытяжная камера;
• системы хранения для мелкого инвентаря: переносные корзины, выдвижные ящики, полки и т.п.;
• электродержатель.

Вышеперечисленные элементы при рациональном планировании пространства рабочего места займут относительно немного места.

Оборудование сварочного поста своими силами нужно проводить с учетом всех требований по безопасности. Оптимальная длина рабочего пространства – 2 м, ширина – 2,5 м, высота – 2 м. Ни в коем случае не стоит создавать закрытую верхнюю часть сварного поста.

Для организации стен стоит применить тонкую сталь или фанеру, пропитанную огнеупорным раствором.

Для выполнения сборочных и сварных операций металлических деталей внутри рабочего кабинета мастера важно установить комфортабельный стол. Оптимальные параметры сварочного стола таковы: высота на уровне 50-60 см при работе сидя и порядка 90 см при работе стоя, а площадь – порядка 100 см2

К столу следует приварить болты из стали, на которые крепят токоподводящий провод от источника сварного тока, а также провод заземления рабочего стола.

Сбоку организовываются гнезда, приспособленные под хранение электродов и присадочных материалов. В выдвижных ящиках можно хранить мелкий ручной инструмент или технологическую документацию.

Для комфорта в сварочном кабинете стоит установить стул, сиденье которого оснащено подъемным винтовым механизмом. Главное, чтобы материал стула был неэлектропроводным. Под ногами мастера стоит расположить резиновый коврик.

Основным видом оборудования рабочих кабинетов сварщиков считаются одно- или многопостовые источники питания дуги.

Зачастую в рабочем пространстве сварщики используют однопостовые источники питания, так как в случае питания от многопостовых источников сварочный ток нужно разводить по кабинам посредством применения токоподводящих проводов или шин. Также в кабине нужно монтировать рубильник для включения и отключения сварного тока.

Поэтапное обустройство сварочного поста

Общий вид типового сварочного поста.

Сварочные посты можно организовать в условиях просторного гаража, СТО, строительной площадки и т.п.

В любом случае все операции по их обустройству можно поделить на следующие этапы:

• выбор места под организацию рабочего пространства мастера, его очищение от посторонних предметов, уборка;
• обустройство стеночек рабочей зоны с применением стали или фанеры, пропитанной огнеустойчивым составом;
• обустройство стола со столешницей и системами хранения из негорючего материала;
• обеспечение доступа к источнику электричества для работы электрооборудования;
• организация надежной вентиляционной системы;
• визуальный осмотр результата работ перед выполнением сварки.

Важно! Отделка рабочей зоны должна осуществляться, строго следуя требованиям пожарной безопасности. Поэтому откажитесь от использования легковоспламеняющихся материалов, низкокачественных систем хранения и громоздких предметов мебели

Требования для сварочного поста

Не секрет, что проведение любых сварочных работ связано с повышенной пожарной опасностью, так как сварочные работы в первую очередь сопряжены с применением открытого пламени, а это пламя газопламенной горелки или электрической дуги. Помимо этого не малую пожарную опасность представляют и капли расплавленного металла, образующиеся, от высокотемпературного воздействия на металлическую заготовку.

Исходя из этого, к организации и оборудованию постоянного или временного сварочного поста предъявляются особые требования. Которые оговорены в «Правилах пожарной безопасности – ППБ», разработанных и утвержденных Государственной противопожарной службой Российской Федерации в 2003 году.

Требования к организации и оборудования постоянного сварочного поста

При разработке проекта для организации и размещения постоянного сварочного поста, в рамках какого либо производственного помещения или площадки необходимо руководствоваться требованиями пункта 24.9 ППБ «Требования к постоянным сварочным постам». В соответствии, с которым, необходимо соблюдать следующие основные требования:

В соответствии с п.639 данного рода технологические участки категорически запрещается размещать в производственных помещениях с повышенной взрывопожарной и пожарной опасностью, как вполне определенная их категория, определенная на основании перечня размещенного в них технологического оборудования и характера выполняемых работ.

Помимо этого в обязательном порядке категория пожарной опасности данного помещения должна быть нанесена на входных дверях данного помещения в соответствии с требованиями пункта 12 ППБ и оговоренной в нем схемы.

Помимо этого постоянные сварочные посты должны удовлетворять следующим требованиям:

• Постоянный сварочный пост должен быть выделен в отдельное несгораемое помещение необходимой площади с потолком высотой не менее 1.8 метра. При невозможности оборудования отдельного помещения постоянный сварочный пост должен быть оборудован на выгороженной территории производственного помещения и иметь несгораемые перегородки, а также противопожарные двери выполненные из металла или иного несгораемого материала.
• При этом входной проем сварочного поста должен быть оборудован плотно закрывающейся дверью и несгораемым, асбестовым пологом.
• Постоянный сварочный пост должен быть оборудован вытяжной вентиляцией по своей мощности и производительности обеспечивающий полное удаление выделяемых сварочных газов со всего объема помещения сварочного поста.
• Постоянный сварочный пост в обязательном порядке должен быть оборудован средствами первичного пожаротушения, а именно пенным или углекислотным огнетушителем средней емкости, а так же асбестовым противопожарным полотном и ящиком с песком. При проведении электросварочным работ наличие пенного огнетушителя является обязательным условием оборудования сварочного поста.
• Вся система электроснабжения и коммутации электроустановок сварочного поста в обязательном порядке должна иметь соответствующую маркировку и систему заземления.

Остальные требования по организации и оборудованию постоянного сварочного поста более подробно оговорены в уже указанном нами выше документе «Правилах пожарной безопасности – ППБ».

Что представляет собой сварочный пост и какие его разновидности?

Сварочным постом называют своеобразный кабинет сварщика со всем комплексом необходимого в его работе оборудования, инвентаря и расходных материалов для обеспечения бесперебойного выполнения сварных работ. То есть, это такое рабочее пространство сварщика, работать в котором максимально комфортно и безопасно.

Если все работы по обустройству сварочных постов выполнять с учетом требований охраны труда, это позволит обеспечить мастеру максимальный уровень безопасности при сварке. При этом и уровень пожаростойкости пространства будет максимальным

Но чтобы этого добиться, важно понимать специфику разных видов сварных постов

Стационарный сварочный пост.

Исходя из вида оборудования, применяемого в работе, сварочные посты бывают:

Газосварочными.
Рабочий кабинет для проведения газосварочных работ оборудуется с учетом того факта, что расплавление металла в процессе организации соединения кромок изделий в данном случае основано на применении тепловой энергии от горения газа в горелке. Поэтому пространство должно оснащаться максимально качественной вентиляционной системой, а отделку поверхностей нужно выполнять негорючими материалами.

Электросварочными

Рабочее пространство электросварщика при работе с электрической сваркой не менее травмоопасно, но в данном случае важно удалить больше внимания обеспечению высокого уровня защиты человека от поражения электрическим током.

На заметку! Какой бы вид оборудования для выполнения сварных работ ни применялся мастером, сварочный пост непременно должен быть оборудован качественной вытяжкой и приточной вентиляционной системой.

Стационарный пост для ручной сварки.

Исходя из возможностей, сварочные посты бывают:

1. Стационарными.
   Выглядят как кабина с открытым верхом, которая приподнята над уровнем напольного покрытия, располагаются в помещении и могут оснащаться двигающейся столешницей.
2. Передвижными.
   Представляют собой мобильные конструкции, которые без особенных трудностей можно переместить в иное место для работы. Передвижные посты для сварщиков актуальны для выполнения сварки крупногабаритных конструкций в просторных цехах или непосредственно под открытым небом на строительной площадке.

В условиях стационарного сварочного поста удобно выполнять сварку деталей малого и среднего размера, а для крупных узлов и конструкций из металла оно не пригодно. Кабину изготавливают из металлопроката с цинкосодержащим покрытием, стойкого к высоким температурам и инфракрасному излучению.

Особенностью передвижного рабочего места является отсутствие необходимости в проведении специальных мероприятий и создании особых рабочих условий. Передвижной сварочный пост защищается от осадков с помощью навеса, а от ветра – при помощи ширм.

Актуальные при сварных работах инструменты помещают в специальные тумбы, а освещение пространства обеспечивается локальными источниками света.

Правила проведения сварочных работ в помещении

Любые газопламенные работы не могут производиться:

• Без присутствия специалиста учениками газосварщиков, работниками предприятий, не прошедших специальное обучение и не получивших квалификационные удостоверения.
• Без предварительной проверки рабочего состояния устройств, а также если были обнаружены неисправности, нарушения правил эксплуатации. К последним относятся повреждения элементов оборудования. Кроме того, работы не должны осуществляться при помощи приборов с истекшим сроком освидетельствования, с негерметичными соединениями.
• На конструкциях, элементах оборудования, изделиях, которые незадолго до этого были окрашены сгораемыми грунтовками, лакокрасочными материалами.
• В спецодежде, защитных рукавицах, испачканных в растительных жирах, маслах, нефтепродуктах и горючих жидкостях.
• При непосредственном контакте баллонов с горючими газами, О₂ с разного рода электрическими кабелями.
• На корпусах оборудования, емкостях, трубопроводных обвязках, коммуникациях, если в них находятся горючие, токсичные материалы либо по ним проходит электроток. Аналогичное правило действует на элементы строительных объектов из легких металлоконструкций, утепленных сгораемыми, трудно сгораемыми материалами.

Добиться безопасного проведения сварочных работ в помещении удается за счет точного выполнения организационных, технических мероприятий, зафиксированных в нормативных актах:

• Перед началом сварки необходимо произвести подготовку окружающего пространства, очистив его от подверженных горению материалов, включая оставшиеся после производства отходы, сгораемый мусор. Необходимый радиус можно найти в приложении 3 к «ППР в РФ».
• Радиус очищаемой зоны непосредственно зависит от того, на какой высоте от уровня пола/земли находится точка сварки. Так, расчищается радиус не менее 5 м при работе на уровне пола и 14 м при сварке в 10 м и более от поверхности пола/земли. Такой подход связан со способностью капель металла, раскаленной окалины, огарков разлетаться в разные стороны.
• Перед сваркой разного рода емкостей, участков сетей по перекачке жидких воспламеняемых, сгораемых материалов из них сливают все горючие и легковоспламеняющиеся жидкости.
• После опорожнения емкости промывают, обрабатывают горячим паром, проветривают. Далее замеряют содержание опасных веществ в воздухе – это позволяет избежать взрыва, пожара во время сварки.
• Для сварочных работ в помещениях с высокой категорией взрывопожарной опасности их заранее проветривают, обеспечивают бесперебойную работу вентиляционных систем, постоянно отслеживают наличие горючих газов, паров.
• Все сгораемые конструкции, которые не могут на время работ быть вынесены из помещения и находятся в радиусе зоны очистки, например, настилы полов, необходимо закрыть, занавесить, застелить листовыми, рулонными негорючими материалами. В данном случае могут использоваться металлические экраны, противопожарные полотна/кошмы либо возможна проливка водой.
• Допускается ограждение места осуществления сварочных работ в помещении временной сплошной негорючей перегородкой/экраном высотой не ниже 1,8 м, а максимальный зазор до пола – 50 мм. Последний перекрывается металлической сеткой с максимальным размером ячеек 1 мм

  2

• До сварки закрывают все двери, люки в стенах, перегородках, перекрытиях, чтобы не допустить падения искр, окалины, капель расплава металла в находящиеся в непосредственной близости помещения. Любые строительные, технологические, монтажные проемы обязательно защищают несгораемыми экранами, щитами.
• Обязательным подготовительным этапом считается оформление, визирование администрацией объекта наряда-допуска на производство огневых работ по форме приложения 4 к «ППР в РФ».
• В непосредственной близости от места запланированных сварочных работ в помещении устанавливаются огнетушители. Виды, вес/объем их заряда зафиксированы в приложении 1 к «ППР в РФ».

Это интересно: Эвакуационные лестницы: типы (виды), требования, испытания

Преимущества и недостатки ручной дуговой сварки

Основным преимуществом такого типа сварки является простота и возможность выполнить небольшие швы не только сварщику в процессе работы. Бытовые сварочные аппараты можно использовать для мелких каждодневных нужд. Дуговая сварка может применяться в конструкциях любой сложности и положении. При этом необходимо обеспечить безопасность и надежность сварочного оборудования. Практически все металлы могут быть скреплены такой сваркой

Важно только правильно подобрать силу тока и расходные материалы. Дуговую сварку можно использовать практически при любой погоде за исключение дождя и снега

Но при сырой погоде или большой влажности работы необходимо выполнять аккуратно, а оборудование перед использованием тщательно проверять.

К недостаткам можно отнести негативное влияние на сварщика, которое образуется при воздействии на него электромагнитных волн. Большую роль в получении качественного и прочного шва играет опыт сварщика, его мастерство. При отсутствии навыков работы с дуговой сваркой могут образовываться дыры и прожоги, которые трудно заделывать в дальнейшем.

Даже в современных условиях дуговая сварка является самой применимой во всех видах производства, строительстве и быту.

голоса

Рейтинг статьи

Оборудование поста электросварщика

При оборудовании сварочного поста (стационарного или передвижного) для электросварки должны соблюдаться следующие условия:

• заземление подключается к рабочему столу и корпусам оборудования;
• хорошая освещенность поверхности рабочего стола (допускается сочетание искусственного света с естественным);
• пол из огнестойкого материала;
• крышка стола из стали или чугуна, толщиной не меньше 20 мм, с подключенным кабелем массы;
• ящики или карманы для хранения инструмента, электродов, технической документации;
• табурет с сидением из изоляционного материала для сварки сидя;
• наличие на полу возле стола резинового коврика.

Когда сварка проводится на открытом воздухе, рабочее место накрывают навесом или тентом из водонепроницаемого материала для защиты от дождя, снега, солнца.

Стационарный

Сварочные посты стационарного типа делают в виде кабинок без верхнего перекрытия.

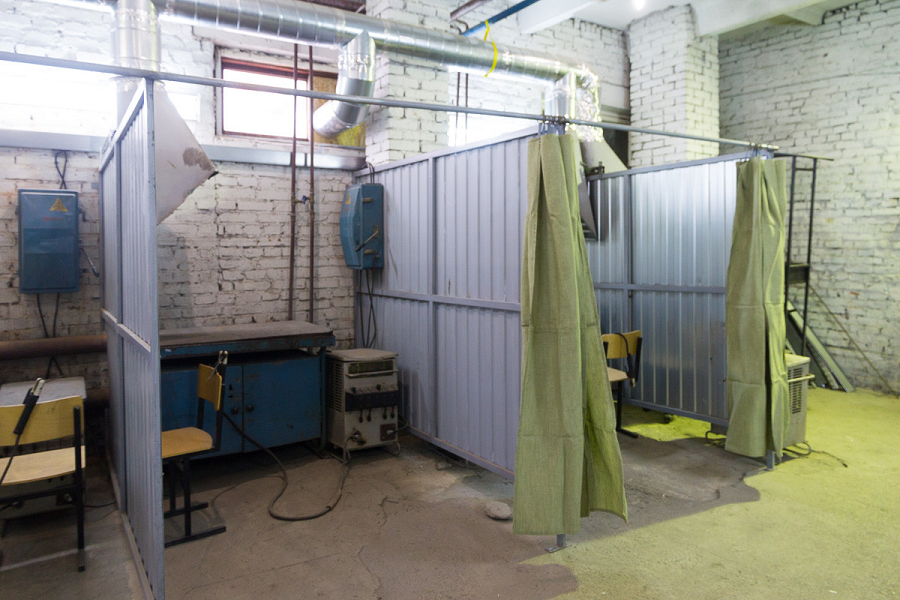

Пример стационарного сварочного поста

При обустройстве учитывают требования нормативных документов:

1. Площадь не ниже 3 м², стенки высотой от 2 м. На входе навешивают ширму из брезента или негорючего пластика.
2. От пола до нижнего края стенок оставляют вентиляционные зазоры размером не меньше 50 мм. При работе с инертным газом промежуток увеличивают до 300 мм. Зазоры закрывают металлической сеткой с мелкими ячейками.
3. Устанавливают стол со столешницей не меньше 1 м². Для работы в положении сидя его высота 60 — 70 см, для сварки стоя от 85 см.
4. Стенки делают из листового железа, асбоцементных плит или негорючих материалов, обработанных огнеупорным составом.
5. Над столом устанавливают светильник.
6. Стенки покрывают краской светло-серого цвета, обладающей способностью поглощения ультрафиолетового излучения (составы на цинковой основе или титановые белила).
7. Устанавливают вытяжку или при организации сварочного поста в цеху подключают к централизованной системе приточно-вытяжного воздухообмена.
8. Пол заливают бетоном или закладывают кирпичом.
9. Внутри кабины устанавливают рубильник для быстрого отключения электрооборудования, если возникнет нештатная ситуация.

Общий вид типового сварочного поста

Передвижной

При оборудовании передвижных сварочных постов для ручной сварки не требуется организация воздухообмена, соблюдение размеров рабочего места. Однако требования ПБ, которые предъявляются к стационарному типу, должны соблюдаться. Тележка для перемещения оборудования должна быть с удобными колесами, обеспечивающих перевозку поста без приложения чрезмерных усилий.

Пример передвижного сварочного поста

Для проведения сварки используют переносной сварочный аппарат с комплектом кабелей, который перемещают вдоль объекта. Для защиты от непогоды передвижной пост комплектуется щитами для установки навеса. Инструменты и электроды хранят в тумбах и креплениях. Чтобы защитить находящихся рядом людей от светового излучения, рабочее место огораживают переносными щитами. При прокладке протяженных трубопроводов передвижные сварочные посты обустраивают в небольших вагончиках на колесах от автомобилей с автономным электрогенератором.

Расположение оборудования и приспособлений

Схема расположения оборудования строго регламентирована нормами и правилами техники безопасности в сварных цехах. Планировка определяет безопасность, удобство передвижения персонала, перемещения деталей, узлов и готовой продукции. Есть несколько рекомендация по обустройству:

• если в цеху используется для электросварки трансформатор, то его надо устанавливать в 5-7 м от верстака и в полуметре от стены (минимум). Бытовой инвертор может быть установлен на поверхности стола;
• если сварка производится газом, тогда баллоны с кислородом и ацетиленом расставляются вдали друг от друга на расстояние не менее 5 м. То же самое касается и пропанового оборудования. Это же расстояние выдерживают между местом сварки и баллонами;
• газовые шланги, электрические кабели укладывают в стороне от проходов, чтобы по ним не ходили. Это в первую очередь требование техники безопасности, во вторую способ сохранения имущества;
• между оборудованием, столами, шкафами и другими громоздкими предметами оставляется расстояние 1 м для удобства перемещения людей, перевозки деталей на тележках.

Оборудование для автоматической сварки требует большего пространства. Необходимо учитывать его передвижение по сварочному цеху и доступ к нему исполнителей.
