Почему не срабатывает затемнение на сварочных масках хамелеон?

Принцип работы

  1. Корпус, который защищает сварщика от брызг расплавленного металла и прочих вредных факторов.
  2. Жидкокристаллический многослойный светофильтр с функцией автоматической регулировки уровня затемнения, в зависимости от интенсивности работ.
  3. Модуль настройки и управления светофильтра.
  4. Съемный источник питания.

В смотровое стекло устанавливают светофильтр. Он представляет собой устройство с несколькими жидкими кристаллами. В неактивном состоянии они никак себя не проявляют – стекло защищает разве что от бликов. Но при сигнале световых сенсоров фильтр включается в работу, перестраивая расположение кристаллов, затемняя стекло. Реакция на вспышку практически мгновенна – около 0,0005 секунду.

При отрицательной температуре фильтры срабатывают гораздо медленнее – через 0,001 секунды. Однако это не влияет на качество защиты глаз, поскольку даже такой показатель скорости более чем достаточный.

На окончание работ фильтр также реагирует с задержкой, уровень которой выставляется в ручном режиме.

Обращаем внимание, что конструкция, благодаря встроенным фильтрам, обеспечивает защиту от инфракрасного и ультрафиолетового излучения даже при поломке

Настройка маски-хамелеона

Любая сварочная маска предназначена для защиты глаз сварщика от излучения, искр, брызг металла и т.д. Существует два типа масок: с фиксированной затемнённостью и маски-хамелеоны. Главное отличие между этими масками – светофильтр. Светофильтр масок-хамелеонов способен автоматически менять степень затемнённость в зависимости от интенсивности излучения. Такой особенности светофильтр обязан своей слоистой структуре, в которую входят огнеупорное стекло и слои полимерных кристаллов, меняющих пропускную способность.

Данная особенность подразумевает возможность настройки маски-хамелеона, как для определённой работы, так и под индивидуальные особенности человека.

Для примера настройки маски-хамелеона возьмём маску фирмы TRUSONIX. Её настроечная панель выглядит следующим образом:

На панели видны 4 рычага настройки: MOD, SHADE, DELAY и SESITIVITY. Разберемся, за что именно каждый из них отвечает в настройки маски-хамелеона.

Этот переключатель для настройки маски-хамелеона регулирует степень затемнения экрана. Он имеет три положения:

  • 9-13 din (используется для работы с высокими токами);
  • 4-8 din (используется для работы с малыми токами);
  • grind (используется во время работы с болгаркой).

Более тонкая настройка затемнения экрана. Переключатель имеет 5 возможных положений, и выставлять его следует в соответствии с переключателем MOD. Для данной настройки существует специальная таблица.

Положение, на которое необходимо установить данную настройку маски-хамелеона, зависит от силы тока, на которой вы будете работать. В случае работы с малыми токами используется меньшее значение, при работе с высокими токами значение нужно увеличить. Данная настройка маски-хамелеона не является строгой, в случае необходимости её можно изменить под себя.

Данная настройка маски-хамелеона является временем задержки, после которой светофильтр будет осветляться. В случае если вы работаете с мелкими деталями и вам необходим постоянный контроль собственных действий – выставляйте меньшее значение. В противоположном случае, когда вы работаете с массивными объектами – значение этого переключателя нужно увеличить. В противном случае излучение таких объектов может навредить вашим глазам.

Время задержки на максимальном значении – 2 сек., на минимальном – 0,2 сек.

Чувствительность светофильтра к солнечному свету.

Для работы на улице используются низкие значения, для работы в помещении – высокие. При максимальной чувствительности светофильтр реагирует на практически любой свет и затемняется. При минимальном значении светофильтр реагирует только на яркие вспышки.

Источник



Как проверить маску Хамелеон без сварки

При удерживании кнопки «Тест» в течение пяти секунд фильтр должен потемнеть. Если такой настроечной функции нет, необходимо проверить Хамелеон другими способами. Датчики срабатывают на мощный световой луч. Фильтр поворачивают к источнику света не меньше трех раз, экран должен темнеть во всех случаях. Светозащита реагирует на:

  • излучение солнца (фильтр должен потемнеть и через интервал выдержки открыться, ведь поток постоянной интенсивности);
  • красные спирали ламп накаливания (потемнение сохраняется весь период нахождения вблизи излучателя, он работает с частотой переменного тока);
  • искру кремниевой зажигалки (фильтр темнеет эпизодически, когда колесико выбивает искру);
  • пульт от бытовой техники (датчики реагируют на инфракрасное излучение импульсно, световой поток пульта однородный);
  • экран смартфона во время вспышки.

Если фильтр не реагирует, проверяют блок питания: меняют аккумуляторы или батарейки, заряжают солнечные батареи. Чувствительность фильтра проверяют лампой накаливания. Если при разных настройках спираль одинаково видна, регулятор не работает.

https://youtube.com/watch?v=MPi3X6oF8rI

Как отремонтировать сварочную маску или учимся устранять поломки своими руками

Ремонт сварочной маски Хамелеон — это процедура, подразумевающая под собой замену элементов питания, но обо всем по порядку. Маски Хамелеон или с автоматическим затемнением работают от источника питания, в качестве которых используются литий-ионные аккумуляторы таблеточного типа. Эти аккумуляторы подзаряжаются от встроенных солнечных батарей, поэтому необходимость в других способах подзарядки отсутствует. Производители заявляют о том, что батарейка не подлежит замене, и имеет неограниченный срок службы, но реальность показывает обратное. Очень часто литий-ионные аккумуляторы разряжаются, что приводит к неработоспособности светофильтра. Почему так происходит?

  1. Главная причина в том, что аккумуляторы должны постоянно подзаряжаться, а это означает, что маску нужно регулярно эксплуатировать.
  2. Если маска используется время от времени, то электроника потребляет заряд от аккумулятора, а солнечные батареи не восполняют ее в силу отсутствия яркого света.
  3. В зимнее время маски хранятся в неотапливаемых гаражах, а воздействие низких температур пагубно сказывается на исправности аккумуляторов. К весне многие сварщики часто сталкиваются с неисправностью работы маски Хамелеон, и принимают решение о покупке нового изделия.

Покупать новую сварочную маску или отдельно светофильтр по причине его неисправности не стоит, так как его можно самостоятельно отремонтировать. Весь процесс ремонта сварочной маски заключается в выполнении следующих действий:

  1. Для начала необходимо демонтировать корпус светофильтра, отсоединив его от сварочной маски. Делается это для того, чтобы иметь возможность доступа к плате устройства.
  2. После демонтажа светофильтра, можно приступать к разборке корпуса. Для этого отделяем крышку от корпуса, и получаем доступ к плате, на которой установлена Li-Ion батарейка. Количество аккумуляторов зависит от числа датчиков. Если используется четыре датчика, тогда в корпусе устанавливается два элемента питания напряжением 3В.
  3. Используя мультиметр, необходимо измерить напряжение батарейки. Если значение ниже 3 Вольт, значит — элемент неисправен, и подлежит замене. Предварительно следует подержать светофильтр на свету, чтобы подзарядить батарейку.
  4. Если сложностей с поиском батарейки не возникает, то с заменой не исключены проблемы. Основной трудностью является необходимость перепайки контактов для установки батарейки на плату. Обычный паяльник для таких работ не подойдет, так как от продолжительного воздействия высоких температур новая батарейка быстро выйдет из строя. Для таких целей понадобится точечная сварка, посредством которой в течение 1 секунды осуществляется припаивание контактов.
  5. В качестве альтернативы рекомендуется использовать специальные слоты для батареек, который имеют следующий вид.
  6. В данный слот устанавливается новая батарейка, а провода припаиваются к контактам на плате, соблюдая полярность.
  7. Слот вместе с батарейкой крепится к корпусу маски, что облегчает последующую замену аккумуляторов. Единственным недостатком такого способа является потеря напряжения в проводах за счет сопротивления, поэтому батарейка будет заряжаться медленнее. Провод нужно сделать как можно короче.

На этом ремонт сварочной маски с неисправным светофильтром завершен. Остается только испытать изделие в работе, и убедиться в его исправности.

Подводя итог проведения ремонта сварочной маски, нужно отметить один очень важный момент — если продолжать нерегулярно использовать устройство, то новые аккумуляторы также прослужат недолго. Хотя их стоимость невысока (порядка 50-100 рублей), но постоянная замена не доставляет удовольствия. Решить проблему можно следующим образом:

  1. Хранить маску на свету, чтобы аккумулятор регулярно или периодически подзаряжался.
  2. Сделать переключатель, которым обесточивается подача питания на плату. Это поспособствует тому, что заряд аккумулятора будет дольше сохраняться.

Обычный переключатель нужно припаять так, чтобы обеспечить разрыв цепи между аккумулятором и платой, как показано на фото ниже.

Теперь вы знаете, как отремонтировать неисправный светофильтр на маске для сварщика типа Хамелеон. Процесс ремонта аналогичен для всех изделий от разных производителей. В видеоматериале показан и рассказан подробный процесс ремонта сварочной маски своими руками.

Рекомендации специалистов по выбору

Ранее уже упоминалось, что количество датчиков может быть разное. Если нужно понять какую сварочную маску Хамелеон выбрать для профессионала, то очевиден вариант с максимальным числом. А для любителей достаточно будет всего пары сенсоров.

Если рассматривать скорость срабатывания светофильтра, то здесь могут быть десятые и сотые доли секунды. Если щиток нужен только для домашней мастерской для периодического пользования, то можно ограничиться 100 микросекундами (не больше). Для специалистов же максимальный предел – это 50 микросекунд.

Выбирая маску по стеклу стоит рассматривать 2 момента. Первый касается размера – лучший обзор у больших, но более дорогих экранов. Второе – настройка уровня затемнения. Плавная превосходит ступенчатую, так как последняя хуже воздействует глаза из-за возможных «морганий» и бликов.

Также стоит уделить внимание на степень изначального затемнения и возможной степени рабочего. Конечно, лучше видно, когда светофильтр светлый

Относительно второго момента практичнее отдавать предпочтение щиткам с двумя возможными диапазонами. Например, для инверторной сварки выбирается режим маски Хамелеон с пределом в 13 DIN. А для аргона или ручной дуговой до статочно 8 DIN.

Есть еще несколько на первый взгляд незначительных моментов:

практичнее комбинация солнечных и литиевых батареек, лучше, если для сменных предусмотрено открываемое посадочное место;
вес изделий может быть от 0,8 до 3 кг, что важно для постоянной работы со сварочными аппаратами;
крепление для головы в случае с масками Хамелеон не главное, но удобнее, когда есть возможность регулировать положение щитка и свободно его перемещать без дискомфорта от ремней;
наличие приспособления для удаления маски от лица для носителей очков не всегда присутствует, поэтому для слабовидящих этот момент важно выяснять заранее;
наличие режима Grind с отключением светофильтра позволяет не снимая маску выполнять резку или шлифовку металла.

Кроме технических характеристик и функциональности для оптимального выбора маски сварщика Хамелеон не менее важно качество, которое обязательно должно быть подтверждено сертификатами. Специалисты советуют рассматривать изделия от зарекомендовавших себя производителей

Ведь органы зрения при неисправном светофильтре могут заметно пострадать. Ниже представлены примеры популярных в среде сварщиков образцов:

Модель Достоинства Недостатки
DECA WM 30 LCD Сам щиток изготовлен из огнеупорного пластика, комплектация отвечает требованиям европейского качества, маска допустима для работы с аргоновой сваркой. В комплект не входит сменная батарейка, регулировка степени затемнения экрана – ступенчатая.
Limex Line MZK-800 D Регулировка светопрозрачности стекла плавна и проводится вручную, высокая скорость реагирования кристаллов на сигналы датчиков, есть сменная батарейка. Не выявлено
FORTE MC-4100 Недорогая модель со сменным стеклом в комплекте, регулировка затемнения ручная и плавная, универсальный вариант для любого вида сварки. Простой дизайн (устаревший), нет сменной батарейки.

Для домашней мастерской, как правило, рассматриваются бюджетные варианты сварочных масок. Здесь можно выбрать, например, одну из ниже представленных:

  1. Интерскол МС-400. Здесь есть батарейка и фотоэлемент, можно установить при желании дополнительные стекла. Маска подходит для ручной и полуавтоматической сварки. Недостаток состоит в маленьком размере экрана.

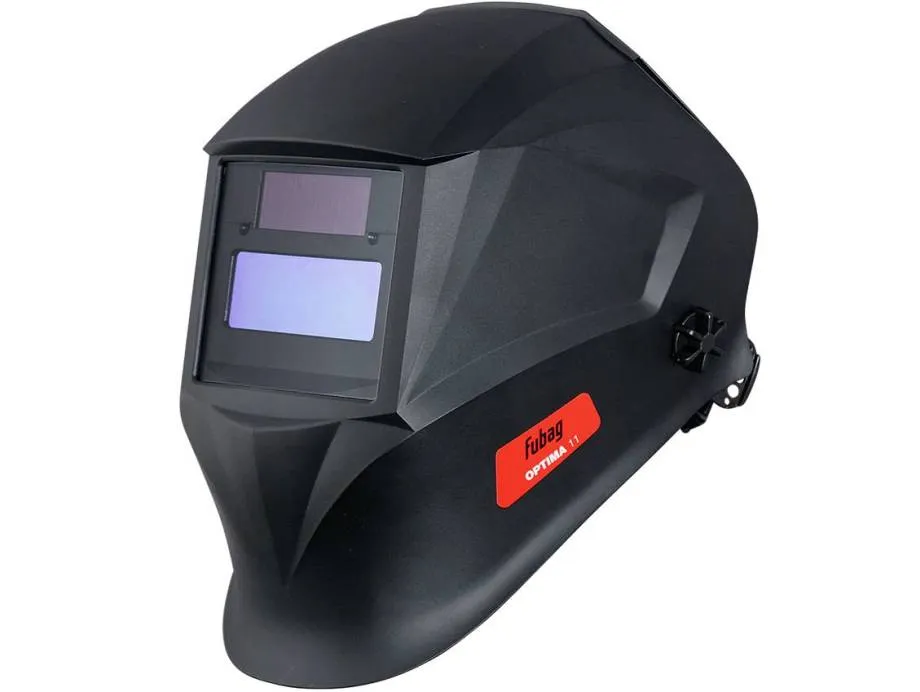

  2. Fubag Optima 4-13 Visor. Эта маска считается функциональной и высококачественной в своей группе. Здесь высокая скорость срабатывания, широкий диапазон уровня затемнения, имеется 4 датчика и предусмотрено самостоятельное тестирование светофильтра. Но неудобство заключается во внутреннем расположении блока управления.

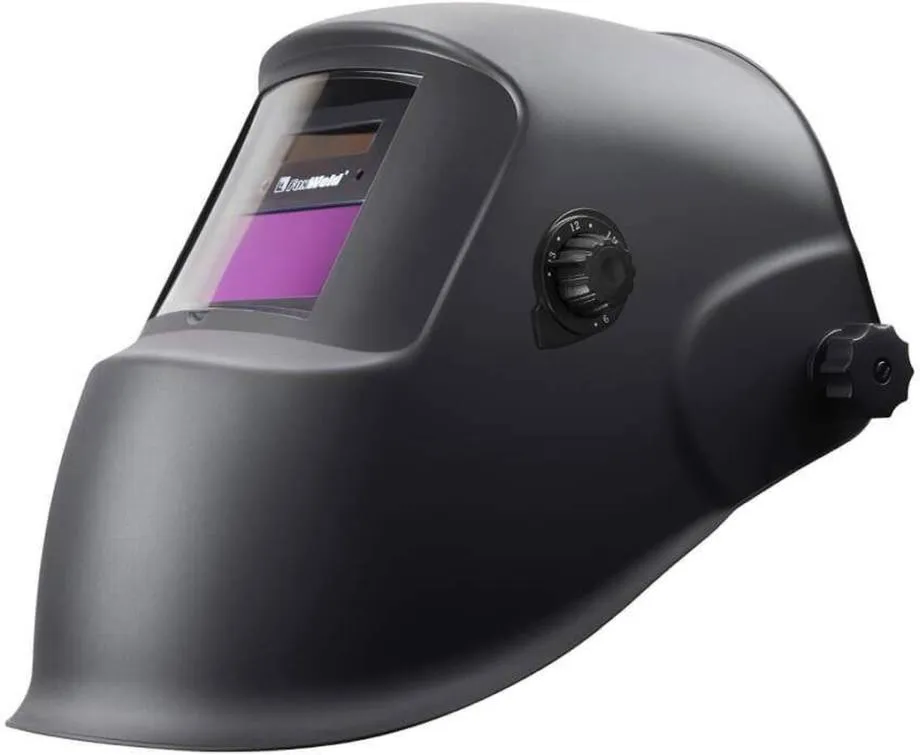

  3. Foxweld Корунд 5895. Очень легкий образец с минимальной функциональностью и комбинированным питанием – хороший выбор сварочной маски хамелеон для начинающих. К минусам можно отнести прерывистое срабатывание (скачками) и недостаток полезных опций.

Среди производителей профессионалы выделяют SPEEDGLAS (Швеция), OPTREL (Швейцария), BALDER (Словения), OTOS (Южная Корея). Также уважением пользуется TECMEN из Китая. Под этим брендом выпускаются действительно качественные сварочные маски, которые проходят сертификацию.

В этом видео сварщик дает 5 советов по выбору маски сварщика Хамелеон:

Как использовать маску для сварки

Не забудьте перед использованием прочитать руководство по использованию, что может облегчить вам настройки маски для сварочных задач и исключить возникновения проблем затемнения.

Но помните:

  • маска Хамелеон должна плотно прилегать к голове и не создавать пустот — это даст вам уверенность при работе, что маска не слетит и вы не повредитесь;
  • для замены элементов электропитания, необходимо перевести щиток на шлифовку. Если загорится красная лампочка — надо менять батарейки;
  • если вы склонны к аллергии, то проследите, чтоб ремень для надевания не натирал вам места соприкосновения, иначе больше вероятности, что вы можете столкнуться с раздражением на коже;
  • для очистки заслонки не использовать моющие и средства агрессивной чистки;
  • светофильтр не ладит с влагой и может выйти из строя;
  • если вы отметили, что качество затемнения ухудшилось или отсутствует, то прекратить сваривание, пока не выяснится причина неисправности;
  • заданные настройки для светофильтра лучше не менять. Для его регулировки подходят только запчасти, указанные в инструкции;
  • к щитку не применять физическую силу;
  • картридж светофильтра логично отнести к специалисту, чтоб выяснить, что в нем сломалось;
  • поверхность с повышенной температурой может повредить щиток и вызвать проблемы затемнения;
  • маска Хамелеон не используется для сварки плазмой или газом.

Виды сварочных масок

Существует несколько разновидностей этого защитного оборудования:

  • очки для сварки. Являются примитивным способом защиты. Помогают при дополнительных небольших работах. В основном, не защищают от излучений. Изготавливаются из природного стекла или поликарбоната,
  • сварочный щиток. Конструктивно одна из простых форм защиты. Состоит из затемненного фильтра, защитных стекол, корпуса, ручки для держания. Данный вид является самым дешевым, часто продается в наборе со сварочным аппаратом. Используются чаще для однократной быстрой сварки. К недостаткам сварочных щитков можно отнести следующее: необходимость придерживать рукой, светофильтр — простое затемнённое стекло, при выполнении сварочных работ необходим помощник,
  • простые (традиционные) маски представляют собой полноценный шлем со смотровым окном. Руки, в отличие от использования щитка, свободны. Обычно оборудование имеет небольшой размер смотрового окна. Сравнительно недорогой товар. Стоимость от 150 рублей. В простых шлемах установлен светофильтр с постоянным затемнением.  Корпус состоит из гофрокартона или пластика. Картонный вариант легкий, что упрощает длительную работу. В простых масках можно работать при любой температуре воздуха. Чтобы поменять фильтр затемнения, нужно снять шлем, раскрутить фиксаторы стекол, затем заменить стекло,
  • сварочные маски с функцией поднятия фильтра, используются при совмещении разных видов работ. После выполнения сварочного шва можно поднять фильтр и зачистить болгаркой шов от шлака, при этом маска будет защищать от летящей стружки. Стоимость от 500 рублей,
  • маски «хамелеоны» с автоматическим светофильтром. Популярный вид шлема, который превосходит прочие по функционалу и качеству. Эти маски за счет автоматического светофильтра моментально срабатывают и затемняют рабочую поверхность. При этом позволяют увидеть место, где будет зажжена дуга, и правильно выполнить сварочный шов без поднятия «забрала». Это значительно увеличивает качество работы и сокращает затраты времени. Питающими устройствами являются обычные батарейки, аккумуляторы и солнечные батареи. Автоматический светофильтр работает только при температуре не ниже 10 градусов. Хранить маску следует в коробке при температуре не ниже 20 градусов, чтоб не повредить светофильтр. Средняя стоимость от 900 рублей,
  • специальные маски с фильтром воздуха и снабжением кислородом. Это дорогостоящий вид шлемов, рассчитанный на деятельность в плохо вентилируемых местах, с металлами, в состав которых входят опасные примеси (хром, цинк) и для экстремальных работ под водой. В шлеме имеется светофильтр и защитное стекло, дополнительно входят фильтры подачи и очищения воздуха.

Как правильно настроить, что нужно помнить?

После приобретения нового устройства необходимо изучить инструкцию по эксплуатации. Это поможет разобраться, как настроить маску хамелеон для сварки. Виды регулировок будут рассмотрены позднее. Сейчас дадим несколько полезных советов будущим пользователям:

  1. Не используйте хамелеон при газовой или плазменной сварке и резке.
  2. Маска имеет температурную защиту от кратковременных воздействий. Если оставить маску на горячей поверхности на длительное время она может прийти в негодность.
  3. Корпус щитка не рассчитан на интенсивное механическое воздействие. Сильный удар может разбить его.
  4. Не допускается самовольное изменение конструкции светофильтра. Самостоятельная разборка картриджа может привести к поломке. При замене комплектующих используйте запасные части рекомендованные заводом-изготовителем.
  5. Для очистки маски не применяйте средства с поверхностно активными веществами или растворители. Попадание воды на светофильтр категорически недопустимо.
  6. Замену источников питания производите только в режиме шлифовки. В качестве съемных аккумуляторов используют солевые батарейки.
  7. Сразу после покупки отрегулируйте под свои предпочтения все имеющиеся настройки. Даже неверная настройка крепежных ремней приведет к раздражению кожи.

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

Речь пойдет не о сложном ремонте, а всего лишь о замене батареек в сварочной маске «Хамелеон». Именно неисправный источник питания является причиной отказа в большинстве случаев.

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз. Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света. При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

Для правильной работы светофильтра необходим источник питания. У некоторых моделей это — две батарейки типоразмера ААА, расположенные в специальном отсеке на корпусе фильтра. У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом. Хотя логично предположить, что в дешевой маске установлена дешевая батарейка…

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения. Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок. Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема — в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет… Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его. По периметру корпуса есть узкая щель

Осторожно раздвигая половинки корпуса, разделяем его на две части

Неважно, каким способом вы это сделаете

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём. Номинальное напряжение — 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону. В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера. Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело — срок службы батарейки. Но в тот момент меня это мало интересовало…

Возможные неисправности и методы их устранения

  1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
  2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
  3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
  4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
  5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

Настройка маски «хамелеон» FUBAG Optima 9-13


Здравствуйте! Подарили маску «хамелеон» FUBAG Optima 9-13. В сварке я полнейший любитель, поэтому опасаюсь пользоваться, т.к. мало что понимаю, как в ней что устроено и боюсь предпринимать что-то самостоятельно, чтобы не навредить здоровью. Подскажите, как правильно настроить эту маску, чтобы максимально обезопасить себя при сварке? Сперва следует проверить исправность светофильтра. Сделать это можно двумя способами: направить в сторону яркой лампы или почиркайть перед ним кремниевой зажигалкой. Если фильтр исправный, он должен затемниться. Далее поджигайте дугу и осуществляйте настройки согласно указаниям инструкции по эксплуатации, в которой сказано следующее:

Маска предназначена для ручной дуговой, аргонной и полуавтоматической сварки. Если вы собираетесь использовать ее в качестве СИЗ при лазерной или ацетилено-кислородной сварке-резке, она для этих целей не годится. Это должно быть понятно исходя из данных по регулировке затемнения 9-13DIN – это величины, рассчитанные на мощное излучение дуги, но никак не на защиту от ацетилено-кислородного факела и ему подобного (читайте «Очки для газосварки UVEX»). Факел будет слабо видно.

Температура эксплуатации маски составляет от (-5 …+55) о С. При температуре ниже -5 она перестает работать, так как жидкокристаллические элементы застывают и не видоизменяются. К этому тоже нужно быть готовым. В мороз пользуйтесь обычным щитком сварщика со сменным светофильтром.

Так же по технике безопасности наши китайские друзья не советуют, кто страдает близорукостью, надевать контактные линзы, даже если вы работаете в маске, так как, цитируем: «это может привести к склеиванию контактной линзы и роговицы глаза», на что наши, умудренные опытом сварщики отвечают, что «если приставить во время сварочного процесса к затылку рентгеновскую пленку, то можно получить отчетливый снимок мозга …». Это, конечно, ирония, тем не менее, нужно знать, что производитель не рекомендует использовать линзы, только обычные очки для дали при сварке. Возможно, это связано с моментами, когда фильтр по разным причинам может произвольно открываться – в этот момент опасное ультрафиолетовое и инфракрасное излучение оказывает свое пагубное воздействие. В линзах вообще не рекомендуется выполнять любую грязную/пыльную работу и тому подобное.

Далее, маска не будет корректно работать при мерцающей дуге.

Возможно, что все необходимые настройки уже имеются. Выяснить эти и другие нюансы можно только путем поджига дуги.

Перед поджигом установите ручку настройки режима работы на WELDING. Убедитесь в целостности всех деталей маски и отсутствии загрязнений окошек датчиков, расположенных на передней части светофильтра. Перед поджигом электрода еще раз убедитесь в работоспособности светофильтра – чиркните перед ним зажигалкой. Если используете FUBAG Optima впервые или после долгого бездействия, рекомендуется выставить ее на полчаса на солнце, чтобы она подзарядилась.

Перед началом работы Вам нужно задать параметры, которые позволят наиболее комфортно выполнить работу: настроить степень затемнения, светочувствительность, а так же время задержки- скорость открытия, подбирается индивидуально (подробней в статье «Бюджетные маски «хамелеон»)

Главное, выберите степень затемнения, вращая ручку настройки, от 9 до 13 DIN согласно следующей таблице:

Светочувствительность: в положении «Low» («Низкая») выполняется большинство сварочных работ. «High» устанавливается в режиме аргоно-дуговой сварки неплавящимся электродом на небольших токах.

Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?

Для того, чтобы знать, как настроить маску и как проверить ее работоспособность, лучше обратиться к инструкции по эксплуатации

Важно помнить:

  • маска хамелеон не пригодна для плазменной и газовой сварки и резки;
  • не стоит оставлять щиток на горячей поверхности;
  • картридж светофильтра лучше не разбирать;
  • щиток не выдержит сильных ударов;
  • в светофильтр нельзя вносить изменения. Позволяется использовать запчасти, которые указываются в инструкции;
  • если сварочная маска хамелеон не затемняет изображение, требуется прекратить работу и выявить возможную причину неисправности;
  • необходимо предотвращать попадание влаги на светофильтр;
  • при очистке щитка не рекомендуется использовать моющие средства и растворители;
  • оголовье для надевания может вызвать аллергическую реакцию, необходимо правильно отрегулировать ремни для предотвращения возникновения раздражения кожи;
  • для того, чтобы поменять элементы питания, переведите щиток в режим шлифовки. При загорании красной лампочки на светофильтре, необходимо заменить батарейки;
  • до начала работы необходимо отрегулировать маску под себя для достижения максимального комфорта. Можно выбрать степень затемнения, время задержки и уровень чувствительности.

Заключение

Если можно отремонтировать прибор своими руками – почему бы это не сделать. Большинство масок-хамелеонов любительского типа можно без особых сложностей отремонтировать самостоятельно – на форумах полно информации о тонкостях проведения ремонта различных моделей, ведь работа в хамелеоне – это не только комфорт, но и безопасность.

Сварщик-любитель Чмовж Виталий Сергеевич, 36 лет: «Как и большинство сварщиков-любителей я пользуюсь хамелеоном 5-6 раз в году. В один прекрасный день, достав маску из гаража и вытерев слой пыли, я собрался поработать. До этого не доставал ее 4 месяца. В первые секунды работы я поймал хорошего зайца. Зарядка под солнцем в течение двух часов ничего не дала. Пришлось вскрывать светофильтр и разбираться в проблеме. Вскрытие показало, что причиной послужила разряженная батарейка, которую пришлось удалить. Припаять ее обратно не получилось. Пришлось воспользоваться средством для ремонта нитей и контактов обогревателя заднего стекла. Цена вопроса – 5$ и один час работы. Теперь буду хранить маску только дома
