Как снять патрон с шуруповерта: способы крепления

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

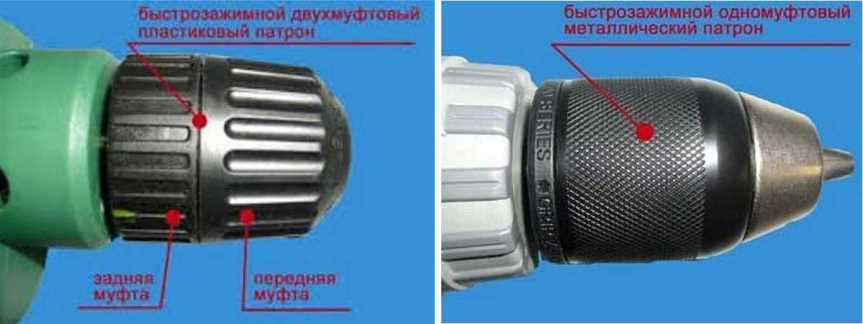

Разновидности быстрозажимных патронов

Такие патроны бывают:

одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

резьбовой;
с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Что еще полезно узнать о патронах на дрели — что означает маркировка всех типов

Перед тем, как менять патрон на дрели, необходимо определиться с конструкцией посадочного места. Кроме того, что устройства делятся на резьбовые и конусные соединители, так они еще и отличаются по диаметру резьбы. Если собираетесь купить новый патрон, то перед этим рекомендуется снять старый, и покупать новый по подобию. Есть и другой способ, который поможет облегчить выбор нового элемента — это маркировка.

По маркировке становится понятно, для чего предназначен патрон, а так же под какие электроинструменты он подходит. Зная маркировку, которую можно сфотографировать перед походом в магазин, можно приобрести аналогичный зажимной элемент для электродрели. Что же указывается в маркировке патронов, выясним далее.

Это интересно! Маркировка указывается на всех типах патронов для дрелей, как быстрозажимных, так и ключевых. Отличается только место нанесения этой маркировки.

Возьмем два типа маркировок, имеющие следующий вид:

1,5-13 mm M12х1,25
0,8-10 mm 3,8-24 UNF

По первому варианту все понятно, но чтобы не возникало вопросов, рассмотрим, что обозначает каждая цифра и буква в маркировке патронов дрелей.

Интервал от 1,5 до 13 мм и 0,8 до 10 мм — это минимальные и максимальные диаметры хвостовиков рабочих насадок, которые можно закрепить в патронах. Стоит отметить, что вышеуказанные маркировки встречаются на обоих видах патронов, как ключевых, так и быстрозажимных. При покупке нового устройства на дрель или шуруповерт, первые значения маркировки нужно учитывать обязательно, иначе просверлить отверстие сверлом свыше 11 мм, как во втором случае, уже не удастся
В первом случае вторая часть обозначения M12х1.25 — это метрический диаметр резьбы 12 мм, а также шаг, который составляет 1,25. Это означает, что на инструменте используется метрическая резьба, и можно сказать, что это патрон с советской дрели
В третьем случае маркировка сильно отличается от первого варианта. Обозначение 3,8 — означает дюймовую резьбу на 3/8 дюйма. Обозначение 24UNF — это значение шага мелкой резьбы по унифицированной номенклатуре. Буквенное обозначение говорит о том, что на патроне используется мелкая резьба. Цифра 24 говорит о том, что это количество витков резьбы на один дюйм. Ниже приведена таблица со всеми размерами, а также их расшифровкой

В качестве краткого заключения, надо отметить, что закрутить на вал советской дрели патрон с маркировкой, как во втором случае, не получится. Он не только не подойдет по размеру, но еще и по резьбе.

Выше описана маркировка для резьбовых типов соединений на патронах. Чтобы не пришлось думать, какой способ соединения устройства используется на конкретной модели дрели, следует посмотреть на маркировку. Конусные типы соединителей отличаются от резьбовых. Рассмотрим пример обозначения конусного патрона: 1-13 mm B16 2015.

По значению «1-13 mm» понятно, что это минимальный и максимальный диаметры хвостовиков насадок, которые можно закрепить в патроне инструмента. Маркировка B16 — это и есть обозначение конусного патрона. Буква «B» — это означает, что патрон имеет конусный тип крепления, а вот цифра 16 — это диаметр нижней части посадочного отверстия. Надо отметить, что конусные устройства бывают следующих типов:

Последние цифры «2015» — это год выпуска патрона, которые не всегда указываются.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Как разобрать патрон

Существует два вида изделия:

зубчато-венцовый, где крепление сверла происходит при помощи специального ключа;
быстрозажимной, который позволяет вращательными движениями закрепить сверло.

READ Как Работает Орбитальная Шлифовальная Машинка

Для выполнения ремонта либо смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножиком либо отверткой. Если она железная, то необходимо нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его необходимо поделить на составные части: рукав, основание, шайбу и подшипник. Некие производители дополнительно включают фиксатор. После выполнения требуемых действий нужно собрать все комплектующие назад.

При помощи Г-образного инструмента

Данный метод полностью обычной и неопасный, потому является приоритетным. Делать деяния нужно в последующей последовательности:

Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Закрепить в кулачках Г-образный инструмент. Идеальнее всего шестигранный ключ.
Установить регулятор вращающего момента на наибольшее значение либо перевести его в режим сверления.
Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
Запустить движок и дать ему возможность набрать наибольшие обороты.
Подвести крутящийся, закреплённый меж кулачками, Г-образный инструмент к жёсткому упору. К примеру, слесарным тискам, гимнастической гире.
В момент удара закреплённого Г-образного инструмента произойдёт резвое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень стремительно, в течении наименее одной секунды. Потому нужно предугадать, чтоб он падал с малой высоты, другими словами упор, о который будет происходить ударение Г-образным инвентарем, должен находиться как можно поближе к полу. Вероятен и 2-ой вариант этого метода:

Вероятен и 2-ой вариант этого метода:

После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) меж кулачками, удерживаем шуруповёрт в одной руке, а при помощи другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтоб вращение происходило против часовой стрелки.
«Сорвав», таким макаром, патрон с места, откручивать можно продолжать рукою.

Этот подвид откручивания в особенности эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор либо электроинструмент находится в нерабочем состоянии.

Удерживая патрон рукой

Самый обычный метод – это задерживать патрон рукою. Для этого нужно выполнить последующие деяния:

Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
Установить регулятор вращающего момента на наибольший показатель либо перевести шуруповёрт в режим сверления.
Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Свести кулачки патрона до малого зазора.
Удерживая патрон одной рукою, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится типичный удар, который должен двинуть резьбовое соединение. Сейчас свинтить патрон не составит особенного труда.

Внимание! Это метод опасный! Воспрещается им воспользоваться при доказательстве хотя бы 1-го пт:

Отсутствие спецовочной перчатки.
Мощность шуруповёрта превосходит 500 Ватт.
Неуверенность в собственных силах.
Отсутствие неплохой физической подготовки (дети, дамы, люди преклонного возраста).

Если данный метод не подходит по обозначенным выше запрещающим причинам либо оказался безрезультативным, то нужно применить последующие.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

Отсутствует необходимость использовать дополнительные инструменты
Возможность закрепления насадки одной рукой
Высокая скорость замены насадок
Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

выкрутить винт в правую сторону;
нажать кнопку, стопорящую шпиндель;
завернуть агрегат в плотную ткань и вставить в тиски;
зафиксировать шестигранник в кулачках;
ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Прежде, чем рассказать об одном из способов снятия патрона с шуруповерта, хочу предложить одну поучительную историю из моей практики электромонтажника.

Устроился я на работу в электро- монтажную фирму (дело было лет 10 назад). Монтировали мы проводку в строящемся многоэтажном доме. Мне, как новому сотруднику доверили самую «интеллектуальную» работу: вырезать/выбивать подрозетники с помощью коронки на 65 и перфоратора. Где — то к обеду, мелодия от моего перфа резко изменилась — появились лишние звуки в области переднего подшипника двигателя. Дальнейшая работа была черевата более серьезной поломкой. Я предложил прорабу, здесь на месте разобрать аппарат и выявить виновника шума с последующей заменой, либо (если не доверяет) сдать в сервисный центр. Ответ меня поразил: «Какой сервис? Конец месяца, нам нужны объемы! Работай, перестанет крутиться совсем — тогда сдадим в сервис!».

К чему эта предыстория? Да к тому, что если электроинструмент стал работать не так, как прежде — ремонтируйте, не доводите до полной его смерти. Вот и в моем ролике описан способ снятия патрона с шуруповерта, при условии, что двигатель с редуктором еще что-то могут. В данном случае, он сам себя разбирает. Надеюсь, статья и ролик вам будут полезны.

https://youtube.com/watch?v=PWO7K7d0TEc

Список источников

moiinstrumentu.ru
tehznatok.com
instrument-blog.ru
www.novaso.ru
ObInstrumentah.info
pauk.top

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Особенности шуруповерта

Под шуруповертом подразумевают ту же дрель, однако он имеет меньшую скорость вращения патрона и возможность регулировки силы закручивания. Многочасовые закручивания и раскручивания собственными руками еще никому не доставляли удовольствие. Шуруповерт поможет быстро и качественно закрутить и раскрутить крепежи. Также с помощью этого прибора можно выполнить отверстия в материалах различной плотности – металле, дереве и камне. Питание шуруповерта происходит от электросети или аккумулятора.

Строительный прибор делится на следующие типы:

стандартный;
отвертка аккумуляторная;
дрель-шуруповерт;
гайковерт.

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

Намотайте проволоку на биту таким образом, чтобы не выпадала.

Бита, обмотанная проволокой

Бита, должна быть раскалена до красна

Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Способ 2

Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.

Схема цепи для намагничивания

Способ 3

Возьмите магнит и потрите об него насадку со всех сторон.

Намагничивание биты магнитом

Видео: намагничивание насадок магнитом

Способ 4

Купите в радиомагазине неодимовые магниты.
Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.

Намагничивание неодимовыми магнитами

Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Роль патрона в надёжном закреплении сверла

Зажимные сверлильные патроны для бытовых дрелей выпускаются в трёх модификациях:

ключевой;
быстрозажимной;
зубчато-венцовый.

В конструкции кулачкового зажимного патрона можно разобраться при должном терпении

Корпус ключевого кулачкового патрона выполнен в виде полой закалённой цилиндрической втулки (цанги), на наружной поверхности которой установлена вращающаяся регулировочная обойма. Одной стороной цилиндр крепится на приводном валу дрели, а с другой стороны располагаются кулачки (лепестки) для крепления режущего инструмента (свёрл, метчиков, развёрток и др.). При вращении регулировочной обоймы стальные кулачки с помощью специальной резьбы движутся по направляющим. Если они сближаются друг с другом — сверло зажимается. Если расходятся друг от друга — инструмент освобождается. Сближение и отдаление кулачков зависит от направления вращения обоймы. Надёжная фиксация сверла обеспечивается затягиванием обоймы патрона с большим усилием. Для этого используется специальный ключ или быстрозажимная — на быстрозажимных патронах — муфта.

Дрель с быстрозажимным патроном

Ключ помогает сильно зажимать сверло и легко откручивать регулировочную обойму. В кулачковых зажимных патронах закрепляются свёрла различного диаметра, имеющие цилиндрический хвостовик. Наиболее часто патроны бытовых электрических дрелей рассчитаны на свёрла диаметром от 0,8 до 10 мм или от 1,5 до 13 мм.

Зачем и когда нужно менять?

Зажимное устройство должно обеспечивать сверление отверстий с допустимой точностью.

Но со временем посадочные места на валу и у кулачков изнашиваются, патрон начинает бить. То есть рабочая зона сверла начинает при вращении ходить из стороны в сторону, и отверстие сверлится с отклонениями и по месту, и по диаметру. Износ кулачков не позволяет надёжно закреплять свёрла, и они останавливаются при нагрузке.Выход один — менять изношенный патрон на новый.
