Автоматический кернер своими руками чертежи

Назначение и главные элементы

Первый инструмент, который будет рассмотрен – зубило. В домашнем хозяйстве и некоторых видах производства спросом пользуется слесарная модель. В этом варианте заточка происходит с двух сторон. Чтобы производить удары, сверху имеется плоская поверхность. Также, слесарное зубило продается в двух исполнениях: для проведения ручных работ или для установки в перфоратор.

При производстве зубила в 2022 году применяется ГОСТ 7211-86, при его полном соблюдении получается качественный прибор. Несмотря на сотни моделей, главная форма — прямоугольная с небольшими закругленными гранями. Также на рынке встречаются модели, которые имеют овальные, круглые, а иногда многогранные сечения.

Выбирая изделие важно помнить главные технические характеристики:

Сфера применения;
Модель;
Назначение;
Габариты главной части;
Из какого материала изготовлено;
Конструктивные особенности;
Диаметр поперечного сечения;
Масса.

Об основных параметрах будет рассказано далее.

Как правило зубило состоит из 3 частей:

Лезвия, которое служит основой для рабочей части;
Средняя часть, по ней передается энергия удара;
Головка (ударная часть).

Дешевый вариант, стоимость которого составляет до 200 рублей, представляет собой классический инструмент, состоящий полностью из углеродистой стали. Режущая часть заточена с обеих сторон. Применяется практически во всех хозяйственных работах.

Какие бывают?

ручные;
автоматические;
электрические;
со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

размечать одной рукой;
работать без молотка;
регулировать усилие при работе с деликатными материалами;
получать отметки одинаковой глубины;
быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

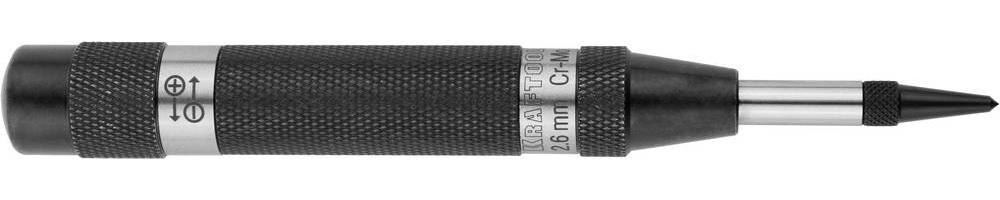

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек. После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

https://wikimetall.ru/oborudovanie/avtomaticheskij-kerner.html
https://instrumentn.ru/stolyarno-slesarnyj-razdel/chto-takoe-kerner-ego-vidy-i-naznachenie
https://remoskop.ru/kerner-avtomaticheskij-mehanicheskij-pruzhinnyj.html
http://stroi-specialist.ru/instrument/ruchnoj-instrument/chto-takoe-kerner-ego-tipy-priemy-raboty-foto.html
https://fb.ru/article/299238/avtomaticheskiy-kerner-svoimi-rukami-printsip-rabotyi-i-ustroystvo
https://proinstrumentinfo.ru/kerno-slesarnoe-avtomaticheskoe-sverlim-tam-gde-nado/

Автоматический кернер своими руками: принцип действия и устройство

В работе с металлом мастеру часто приходится просверливать отверстия. Во время этой процедуры сверло дрели нередко соскальзывает в стороны, создавая тем самым большие неудобства. Предотвратить это можно за счет использования такого приспособления, как автоматический кернер.

Стандарт

Обычный кернер является слесарным инструментом, выполненным в виде ручки, оснащенной стержнем, для изготовления которого используется специальная инструментальная сталь. Задача кернера заключается в том, чтобы в поверхности металла делать небольшие углубления, в которые в дальнейшем будет вставляться наконечник сверла для ручной или электрической дрели.

Тем, кто желает одну руку освободить и во время работы прилагать минимум усилий, рекомендуется использовать автоматический кернер. Он может быть механическим, пружинным и электрическим.

Пружинный кернер

Механическим или пружинным кернером можно работать одной рукой. Данный инструмент действует за счет плотного сжатия и самостоятельного освобождения специальной пружины.

Внутри корпуса этого инструмента содержится взводно-спусковой механизм, который оказывает воздействие на боек и рабочую часть накернивателя. Конусообразный стержень выполняет накернивание путем использования удара по нему бойка. Тот приходит в движение после разжимания пружины.

Электрический автоматический кернер

Принцип работы данного инструмента заключается в использовании бойка и стержня, которые приходят в движение не от усилий человека, а за счет действия электрической цепи. При помощи соленоида (катушки индуктивности) и создаваемого кратковременного магнитного поля ударник, втягиваясь в корпус инструмента, освобождает боек.

Тот, в свою очередь, оказывает воздействие на стержень. Как свидетельствуют многочисленные отзывы потребителей, используя такой автоматический кернер, можно в течение одной минуты сделать не менее пятидесяти лунок. Как отмечают пользователи, электрические керны встречаются редко.

Объясняется это тем, что данные инструменты имеют устаревшую конструкцию.

Где можно приобрести прибор?

Приобрести кернер того или иного типа можно в слесарных магазинах. Инструмент также продается в отделах ручного и электрооборудования. Керны имеют цилиндрическую форму и их нетрудно заметить на прилавках.

Прежде чем приобрести этот инструмент, рекомендуется обратить внимание на то, из какого материала он изготовлен и кто является его производителем. В случае если на корпусе керна отсутствуют какие-либо опознавательные знаки, опытные мастера рекомендуют от покупки данного инструмента воздержаться

В случае если на корпусе керна отсутствуют какие-либо опознавательные знаки, опытные мастера рекомендуют от покупки данного инструмента воздержаться.

Немецкий производитель

Компания Rennsteig производит обжимные клещи для прессовки контактов и ударные инструменты. Зубила, долото, пики, выколотки и кернеры, изготовленные данной фирмой, объединяет высокое немецкое качество.

Используя автоматический кернер Rennsteig, можно легко нанести отметки по размеченной линии. Для этого инструмент надо установить на желаемом месте и нажать на колпачок. Работает кернер сам, без использования ударных приборов.

Характеристики

Немецкое изделие Rennsteig представляет собой автоматический кернер, устройство которого состоит из следующих элементов:

Также кернер оснащен механизмом для регулировки ударов.

Используя этот инструмент, можно маркировать как обычную сталь, так и изделия из любого цветного металла.

Автоматический кернер своими руками

Желающие получить приспособление для разметок, но при этом сэкономить, или просто любители мастерить могут постараться изготовить стандартный керн. Для этой цели подойдет обычная дизельная форсунка, а именно ее запорная игла, которая обладает высокой твердостью. Ею свободно можно кернить пластмассовые, алюминиевые, медные, латунные, бронзовые и высокоуглеродистые незакаленные инструментальные стали. Тем же, кто хочет работать без использования молотков, лучше сделать керн автоматический из дюралюминиевой трубы. Для работы понадобится:

Дюралевая труба диаметром 0,12 см. Она станет корпусом будущего изделия.
Ударно-взводный механизм. Он представляет собой изделие в виде конуса из прочной углеродистой стали, которое под небольшим смещением расположено внутри взводной пружины.
Обычная пружина. Ее следует расположить между бойком и заглушкой керна.
Крышка или заглушка. Она выполняет функцию упора для спусковой пружины, которая оказывает воздействие на боек.
Боек. Его нетрудно выточить самостоятельно, используя точильный станок или болгарку.
Заточенный конусообразный стержень. Их может быть несколько. В таком случае при необходимости во время работы их можно поочередно снимать и затачивать.

Устройство и работа автоматическим кернером

Автоматический кернер: конструкция и виды. Классификация и особенности применения автокернера. Как правильно работать кернером. Критерии выбора и цены. Как сделать кернер своими руками.

Любой слесарной операции предшествует разметка детали линиями и опорными точками, углубленными в поверхность металла. Первые выполняют чертилками, а для нанесения вторых существует специальный разметочный инструмент — кернер. В общем виде он представляет собой небольшой металлический цилиндр с остро заточенным рабочим концом и плоской задней частью. ГОСТовские кернеры изготовлены из пруткового проката легированных и углеродистых инструментальных сталей. В обычных кернерах нанесение разметочной точки (керна) производится ударом молотка, а в механических автоматических кернерах для этих целей используются пружина и боек. Такой инструмент имеет более сложную конструкцию, но обладает высокой точностью и дает возможность работать одной рукой. Кроме пружинных, существуют автоматические электрические и пневматические устройства для кернения. Они стоят намного дороже обычных и механических кернеров, поэтому их применяют в промышленных производствах с большими объемами разметочных работ. Специализированный инструмент для нанесения кернов позволяет проводить автоматическую центровку на однотипных деталях или цилиндрических поверхностях.

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла.

В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря.

Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Кроме нанесения разметки, кернение также используют для стопорения (предотвращения раскручивания) резьбовых соединений. Для этого наносят от одного до трех керновых углублений в зазор между резьбой винта и гайки или по краям шлица винта с потайной головкой.

Возникающая при ударе деформация металла достаточна для стопорения, но позволяет раскрутить резьбовое соединение с помощью обычного инструмента. При массовом производстве такую операцию лучше выполнять автоматическим инструментом.

Еще одна область использования кернеров — ударно-точечная маркировка. Нанесение кодировки на детали является обязательным для их последующей обработки и идентификации в сборочном производстве.

Обычно для этого используют специализированные пневматические и электрические машинки, но при единичном производстве в небольших объемах вполне можно обойтись и автоматическим механическим кернером.

Классификация инструмента

Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки.

Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры.

Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом.

Основные правила

Для того чтобы правильно выполнить процедуру работы с любым видом кернера требуется:

1. На материал, на котором требуется сделать лунки, наносится разметка.

2. Ударная часть кернера совмещается с пересечением линии разметки.

3. После этого прибор устанавливается строго перпендикулярно материалу.

4. В зависимости от вида устройства наносится ударное воздействие (молотком, с помощью спускового механизма или другим доступным способом).

Читать еще: Правила настройки и регулирования контрольно измерительных инструментов

При четком соблюдении каждого шага результат кернения будет точным, а лунка – правильной формы, что позволит в дальнейшем просверлить ровное отверстие.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
Коническая часть.
Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

В зависимости от условий эксплуатации на наружную поверхность изделия могут наноситься различные защитно-декоративные покрытия. В самом простом случае это обычное чернение, а для работы в особых условиях применяют покрытия из хрома по подслою никеля и кадмированного хрома.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

рабочая пружина, которая при распрямлении формирует ударный импульс;
массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
толкатель, служащий для взведения устройства и передачи импульса к стержню;
заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

После окончания кернения устройство отводится от поверхности и возвратная пружина устанавливает толкатель в исходное перекошенное положение.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Рейтинг кернеров

Самые известные производители профессиональных и полупрофессиональных инструментов предлагают приобрести кернер именно у них.

Фирма HAUPA, чей керно называется удобным для рук и изготовленным из высококачественной ударопрочной стали;

Фирма RENNSTEIG – единственным недостатком считается завышенная цена;

Фирма ТОРЕХ – традиционно производящая крепкие инструменты.

Фирма KRAFTOOL – производит высококачественную продукцию.

Выбирая кернер известного производителя можно гарантировать долгую его службу и безопасность в использовании.

Кернер механический, пружинный – делаем лунки под сверло + Видео

При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!

Накерниватель – что за инструмент?

Накерниватель представляет собой совершенно простое устройство – стальной стержень от 100 до 160 мм в длину, диаметром 8-12 мм.

Стержень является в то же время и ручкой, поэтому имеет множественные насечки для предотвращения выскальзывания из руки.

Острие инструмента обычно выполнено из особо твердых сплавов и заточено под углом от 30° до 75°, в зависимости от целей, которые преследуются. Чем острее угол, тем точнее делаются разметки, вплоть до накернивания центра будущих отверстий.

Использование этого инструмента совершенно простое – для начала делаете разметку на поверхности карандашом, затем к прочерченной линии прикладываете накерниватель в левой руке (если вы правша), плотно прижимаете и наносите удар по торцу молотком в правой руке.

Только не нужно путать накерниватель с пробойником! Конечно, в случае необходимости в тонком металле пробить отверстие для гвоздя или шурупа тоже можно, более того, если инструмент хорошо заточен, это может произойти совершенно случайно, если вы не рассчитаете немного силы. Однако стержень накернивателя от такого использования очень быстро затупится или, еще хуже, сломается.

Накерниватель-циркуль позволяет с легкостью намечать дуги небольшого диаметра, а накерниватель-колокол служит для более точной разметки центральных отверстий на заготовках, которые в дальнейшем подлежат дополнительной обработке. Принцип работы этих инструментов чрезвычайно прост – приложил к изделию или заготовке, ударил молотком по торцу и получил нужный керн.

Механический пружинный кернер – инструмент для работы без молотка

Если для работы с обычным накернивателем вам понадобятся обе руки, то для работы с механическим или пружинным инструментом нужна лишь одна рука. Принцип действия такого инструмента заключается в плотном сжатии и самостоятельном освобождении пружины, которая приводит в действие внутренний боек, наносящий удар по стержню.

Существует и электрический автоматический кернер, в котором вместо усилия человеческой руки боек в действие приводит электрическая цепь, создающая кратковременное магнитное поле.

Ударник под действием поля втягивается, цепь размыкается, и освобожденный боек наносит удар по стержню.

Механические и электрические накерниватели способы в разы ускорить процесс накернивания – в минуту вы сможете делать до 40-50 лунок!

Оптимальным вариантом для домашнего использования будет либо стандартный накерниватель, либо недорогая пружинная версия, для постоянной работы лучше приобрести, как минимум, качественный механический керн, еще лучше – его электрическую версию.

Накерниватель своими руками – из чего можно сделать?

Накерниватель вполне можно сделать из тонкого сверла, заточив его под нужным углом. Однако тонкий стержень очень неустойчив и то и дело будет от удара выскакивать и улетать в разные стороны.

Поэтому либо продумайте вариант хорошей ручки, либо приобретите готовый инструмент. Кстати, с готовыми инструментами не все так просто – стержни зачастую затупляются очень быстро, после первых 50-100 накерниваний.

Объясняется это просто – производители использовали дешевый сплав.

В таком случае не обойтись без собственного творчества! Опять же, пригодится старое сверло или твердосплавный бур. Ваша задача – подогнать один конец под патрон дрели или сетевого шуруповерта. Для этого может понадобиться отрезать лишние детали болгаркой или сточить на точиле.

На все про все у вас может уйти около получаса.

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные.

Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус.

Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой.

Неоднородные проблемы

Неоднородность пропластков предполагает сминание и расслоение породы, что приводит к заклинке, поэтому всё чаще заказчики обращают внимание на наличие гидравлического индикатора заклинки керна. При выходе на поверхность керн должен «не растерять» все флюиды нефти и газа

Для этого применяются специальные клапаны подачи изолирующего агента.

«По мере того, как керн поднимается наверх, за счёт того, что внизу избыточное давление достаточно большое, газ начинает отделяться от керна. Для того, чтобы не возникало декомпрессии и выделяющийся газ своевременно стравливался с керна, мы применяем клапан сброса давления», — прокомментировал представитель «Бурсервиса».

«Мы работаем с такими и ООО «РН-Юганскнефтегаз». По их требованию был изготовлен снаряд с антизаклиночной системой в габарите 135, там будет отбор керна диаметром 80 мм. Скважина диаметром от 139 до 155 мм», — добавил Степан Юрьевич.

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
Вставить ударно-спусковой механизм в корпус будущего инструмента.
Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

Все, кто хоть раз пытались сверлить прочные поверхности, знают, как сложно сделать отверстие точно в намеченном месте. Сверло норовит соскользнуть хоть немного в сторону. Приходится несколько раз повторять попытку. А вот если в нужном месте уже есть хоть маленькая лунка, процесс идёт намного быстрее. Но чем её сделать? Для этого придуман специальный инструмент керно, он же кернер.

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия. Правой рукой наносят точный удар молотком по затыльнику (плоской части). На обрабатываемой поверхности появляется след от кернера (керн). Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Чтобы рука не скользила по инструменту во время работы, цилиндрическая поверхность покрыта специальными насечками или накаткой. Коническая (рабочая) часть заточена под определённым углом. Чем он острее, тем выше точность разметки. Керно с заточкой 30-45° отмечает центры окружностей, 75° используют при наметке лунки для сверла.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Пневматический кернер

Пневматический кернер применяется для различных керновочных работ с использованием сжатого воздуха. Для удобства он снабжен ручкой, расположенной под углом к оси корпуса, и пусковой кнопкой.

Конструкция пневматического кернера Пневматический кернер работает следующим образом. Под действием сжатого воздуха боек наносит периодические удары по хвостовику, который отскакивает от обрабатываемой детали, передает ударные импульсы через буксу на корпус. Благодаря высокой эффективности снижения энергии ударных импульсов упругодемпфирующими элементами и как в режиме кернения, так и в режиме холостого хода на корпус будет передаваться лишь незначительная часть энергии ударных импульсов.

Классификация инструмента

Ручной кернер

Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
Коническая часть.
Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

Автоматический кернер

Внутри корпуса автоматического кернера находятся:

рабочая пружина, которая при распрямлении формирует ударный импульс;
массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
толкатель, служащий для взведения устройства и передачи импульса к стержню;
заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

Габариты и масса

Кроме выбора зубила по материалу, важно учесть такие параметры, как вес и размер. В магазинах встречаются сотни моделей, которые предназначены для конкретных видов работ с определенным материалом

Например, встречаются изделия, у которых длина может составить 100 или 200 мм, соответственно одни предназначены для проведения стандартных работ, а другие для рубки незакаленных металлов. Также различие касаются и ширины, где в зависимости от требования она составляет от 5 до 25 мм. Это касается и длины рабочей поверхности, которая доходит до 6 см.

Вес инструмента зависит от его размеров. Так, встречаются легкие модели до 380 грамм, предназначенные для проведения несложных операций и изделия от 600 гр., которые подойдут для работы с различными изделиями.
