Как пользоваться паяльной станцией

ТОП товаров

Лучшая термовоздушная паяльная станция

По моему мнению — это Zhongdi ZD-8907. Этот бренд достаточно популярный и выпускает качественные товары, так что купленный аппарат прослужит владельцу долгие годы.

Он позволяет осуществлять как монтаж, так и демонтаж, обеспечивая комфортную бесконтактную работу с большими и мелкими деталями. Мощность составляет 300 Wt, что обеспечивает многофункциональность и позволяет справляться с большим количеством поставленных задач.

Сопло паяльной станции стандартного диаметра, поэтому на него спокойно подойдут другие насадки, которые не сложно найти. Стоит отметить, что аппарат компактный и удобный в использовании, поэтому с ним справится даже новичок. Прочный корпус оснащен небольшим дисплеем, показывающим температуру нагрева.

В комплект к прибору идут три разные насадки и удобная подставка.

Цена: ₽ 2750

Лучшая двухканальная паяльная станция

К такой относится Element 937D. Она представляет собой достаточно бюджетный вариант, способный справиться с множеством поставленных задач. Станция удобна при работе как с мельчайшими микросхемами, так и с достаточно габаритными объектами. Все эти возможности обеспечиваются двухканальной системой работы аппарата.

Element 937D — контактная, цифровая паяльная станция, регулируемая работой микроконтроллера. Он обеспечивает точность нагрева и имеет погрешность до 10 градусов, которая совсем незначительна. Допустимый температурный интервал составляет 200-470°С. Гарантированный термоконтроль позволяет использовать прибор профессионально, не допуская погрешностей и не боясь испортить мелкие детали. Прибор имеет керамический нагревательный элемент, являющийся долговечным и универсальным.

В комплекте к этому аппарату нет дополнительных насадок, однако нужные жала можно с легкостью подобрать в магазине.

Замеченными мною минусами можно назвать не слишком большую мощность и габаритность устройства.

Цена: ₽ 2089

Лучшая керамическая паяльная станция

Для меня таковой является Зубр Профессионал 55334. Она универсальна и доступна каждому желающему. За счет значительной скорости нагрева, станция гарантирует быстрое и легкое спаивание. Аппарат идеально подойдет как профессионалам своего дела, так и новичкам, применяющих его исключительно для домашнего использования.

«Профессионал» компактный и удобный в использовании. Станция оснащена дисплеем, отображающим температуру и подсветкой, что очень удобно. Он обладает антистатической защитой, поэтому гарантирует сохранность чувствительных элементов и длительный срок эксплуатации самого прибора. Температурный интервал составляет 160-550 °С. Возможная погрешность — 10°С, что может оказаться недостатком в работе с особо чувствительными элементами.

Отдельно отмечу удобную подставку под паяльник, идущую в комплекте, а также наличие коврика для чистки.

Цена: ₽ 3354

Лучшая индукционная паяльная станция

В моем топе она представлена аппаратом Quick 202D ESD Lead Free. Это отличный прибор для настоящих профессионалов своего дела, гарантирующий быстрый и качественный монтаж и демонтаж. Он обладает высокой мощностью и является универсальным прибором, гарантирующим отсутствие таких проблем как перегрев или перенапряжение за счет использования импульсного источника питания.

Прибор удобный в управлении, характеризуется быстрым восстановлением температуры и диапазоном от 80 до 480°С. При завершении работы, аппарат самостоятельно переходит в сон, а затем быстро возвращается к работе. При всем этом, температурная погрешность составляет всего лишь 2°С.

Минусом этой паяльной станции могу назвать лишь высокую цену, однако она стоит своих денег.

Цена: ₽ 11221

Лучшая цифровая паяльная станция

Для меня это Yihua 992D, которая находится в среднем ценовом диапазоне и способна справиться с любой поставленной задачей.

Бесконтактная станция, основанная на работе термофена, характеризуется быстрым нагревом и стабильностью температуры, допуская погрешность лишь в 1°С. Антистатические данные позволяет безопасно работать с чувствительными деталями электронных приборов.

Сама станция изготовлена с использованием качественных компонентов, гарантирующих безопасное и длительное применение в бытовых или профессиональных целях. Прибор оснащен встроенным микрокомпьютером и удобным широким дисплеем, на котором можно увидеть все необходимые параметры.

Минусами прибора является возможность работы с устройством только при определенной температуре (0-40°С) и влажности менее 80%.

Цена: ₽ 8165

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Рейтинг лучших паяльных станций в среднем ценовом сегменте

REXANT 12-0727, 750 Вт

Данная модель используется при проведении почти всего спектра самой квалифицированной работы с электроникой. Её мощность 750 Вт, максимальная температура — до 480 ̊С, чего вполне достаточно для серьёзных видов работ на больших площадях по пайке деталей, имеющих толстые контакты.

Комплектуется:

• феном, оснащённым 3 насадками;
• силовым штекером для соединений;
• паяльником, у которого в основе керамический нагреватель.

В устройстве сетевое питание отключается на «входе». Внутри расположен вентилятор для активного охлаждения в середине станции.

Оборудование с ЖК-дисплеем служит для пайки любых электронных компонентов.

Станция оборудована цифровым микроконтроллером температуры.

Изделие имеет уникальную систему охлаждения. Продолжительный продув воздухом после отключения продлевает срок эксплуатации нагревательного элемента и ручки.

Страна-изготовитель: Китай.

Стоимость: 14336 рублей.

REXANT 12-0727, 750 Вт

Достоинства:

• цифровые отображения температур;
• бесщёточный компрессор;
• отсоединение фена с «горячей» заменой нужной насадки;
• быстрое охлаждение;
• информативный в работе дисплей;

Недостатки:

LUKEY 868, 750 Вт

Относится к вентиляторному, цифровому виду устройств. Предназначение — для монтажа и демонтаж SMD-компонентов.

В комплект находится:

• блок управления;
• паяльник;
• три термовоздушных насадки разных диаметров;
• подставка для паяльника и термофена.

Особенности данного прибора состоят в независимых регулировках температур фена и паяльника. При отключении фена температура падает до 50°С, а затем уже идёт отключение подачи воздуха, что способствует защите нагревателя от поломок.

Антистатическая функция помогает защитить платы во время статического или электрического разряда.

Страна-изготовитель: Китай.

Стоимость: 6879 рублей.

LUKEY 868, 750 Вт

Достоинства:

• отличная мощность фена;
• керамический нагреватель;
• наличие в интернете инструкций по доработкам и прошивкам.

Недостатки:

• среднее качество распайки;
• «убогий» разъем паяльника.

Принципы выбора паяльных устройств

Современное оборудование для пайки предназначено для выполнения качественного соединения элементов

И для того чтобы оно могло наиболее эффективно справляться с этой задачей, при его выборе необходимо обращать внимание на следующие конструктивные и технические особенности:

Тип нагревательного элемента. На сегодняшний день в магазинах можно приобрести два вида паяльных устройств в зависимости от используемого в них типа нагревателя — керамические и нихромовые. Керамическим нагревателям требуется минимум времени для нагрева, однако, они отличаются неустойчивостью к неравномерному прогреву и могут треснуть. Однако если паяльное оборудование оснащено системой термостабилизации, то такие нагреватели могут демонстрировать хорошую теплоотдачу, высокую мощность и долговечность. По сравнению с ними нагреватели из нихрома не обладают столь длительным сроком службы, поэтому выбирать их следует, если прибором для пайки планируется пользоваться нечасто. Главное достоинство нагревателей из нихрома — более низкая цена по сравнению с керамическими.
Диапазон регулируемых температурных режимов.
Скорость разогрева.
Мощность. Для обеспечения качественной работы паяльного оборудования необходимо учитывать цели его использования. Если говорить конкретнее, то нужно учитывать тип пайки, который нужно выполнить, а также компоненты, с которыми предстоит работать

Исходя из этого, становится понятно, что именно на мощность нужно обращать в первую очередь внимание при выборе станции. Особенно об этом следует помнить тем покупателям, которые выбирают оборудование для ремонта чувствительных видов аппаратуры — навигаторов, планшетов и пр.
Напряжение.
Эргономические параметры — форма, размеры и вес.

А также не следует оставлять без внимания и объективные факторы, которые смогут помочь в выборе подходящего устройства для пайки:

• Если исходить из действующих в мире стандартов, то все работы, связанные с изготовлением и ремонтом электроники, должны проводиться с использованием метода бессвинцовой пайки. Поэтому в выбираемом оборудовании максимальный температурный режим не должен превышать отметку 250 градусов Цельсия.
• Расположение микросхем в корпусе типа BGA. На первый взгляд может показаться, что в этом есть определенный смысл, ведь так можно уменьшить габариты изделия. Но в то же время возникает и негативный момент — пайка становится более трудоемкой операцией из-за труднодоступности компонентов.

Монтажные и демонтажные

Также возможно разделить все паяльные станции на монтажные и демонтажные.

Монтажными называются любые станции, осуществляющие пайку деталей. Однако при этом не все они могут отпаять какой-либо элемент от общей конструкции.

Для подобных целей созданы специальные демонтажные станции. В их конструкцию включён компрессор, работающий на отсасывание припоя. То есть разогретый припой с рабочей поверхности удаляется в особую ёмкость.

Также существуют монтажно-демонтажные установки для пайки, выполняющие сразу обе функции. В их комплектации есть как монтажный, так и демонтажный паяльники (они, кстати, имеют различные мощности).

Параметры и особенности паяльных станций

Назначение

Паяльная станция предназначена для разных целей. Для микросхем BGA (ножки скрыты под корпусом чипа) применяется бесконтактный метод (фен), им в некоторых случаях возможно пользоваться и в отношении SMD (боковое расположение ножек). Нужно чётко представлять, что получится в конечном итоге, ведь расходные материалы применяются разные. Для мелких микросхем в комплекте неплохо иметь специальные ухваты (чаще называют вакуумными пинцетами либо присосками), а выравнивание в небольших пределах производится обычными стальными пинцетами.

Иногда указанная оснастка идёт в комплекте паяльной станции, несложно присмотреть в магазине, к примеру, на Алиэкспресс. Если речь идёт о бесконтактной пайке, выглядит разумным отыскать в продаже оборудование со специальным куполом для предварительного подогрева платы. Можно на Ютуб лицезреть видео, где неопытный мастер терпит неудачу в процессе демонтажа SMD чипа по простой причине, что поверхность кристалла велика, а ножки расположены на большом протяжении. Требуется нагреть всю конструкцию до температуры 210 – 350 градусов (в зависимости от марки припоя). Тут же выложен ролик, где другой профи удаляет начинку платы обычным пинцетом, предварительно прогрев все на куполе. Выводы делайте самостоятельно.

Температура

Косвенно максимальная температура воздуха (или жала) зависит от потребляемой мощности. В продаже найдутся паяльные станции, греющиеся до 425 градусов Цельсия. Этого хватит, чтобы работать с легкоплавкими припоями (до 450 градусов Цельсия). Если потребуется применить медно-цинковый сплав, в таких условиях не получится. Зато удастся без труда орудовать оловянно-свинцовыми или серебряными припоями. Если обратить взор на строительный рынок, легко найти фен с температурой струи 800 и даже 900 градусов Цельсия. Это позволит легко растопить медно-цинковый припой, но контроль над процессом нагрева окажется не столь точным.

Настройка температуры для работы

В отдельных условиях это не слишком важно, а иногда – наоборот – критично. Увеличение массовой доли цинка снижает температуру плавления, возрастает и хрупкость

Контроль нагрева выполняется через потенциометрические регуляторы (вращающиеся ручки). На хорошей паяльной станции имеется небольшой дисплей, где температура отображается в цифрах. Это удобно, настроить режим с точностью до долей процента возможно только в этом случае. От мощности зависит косвенно максимальная температура, это влияет и на скорость выхода на режим. Паяльную станцию нельзя назвать главным потребителем. Редко мощность прибора превышает 100 Вт (эквивалентно системному блоку персонального компьютера).

Комплектация

При работе контактным методом потрудитесь приобрести губку для очистки паяльного жала. Это негорючая ветошь полимерного происхождения, помогающая держать инструмент в чистоте. Жало в тяжёлых случаях очищается напильником или надфилем, применяется и флюс, снимающий оксидную плёнку и остатки припоя. Поверхность делается практически зеркальной для пайки микроэлектроники. На Ютуб посоветуют иметь для горячей зачистки контактных площадок платы медной оплётки высокой гибкости, служащей абразивом.

Без элементарного оборудования провести операцию реболлинга не удастся. К общим приспособлениям относят:

1. Флюс для очистки контактных поверхностей.
2. Металлические маски по форме контактных площадок микросхемы.
3. Набор шариков из припоя по размерам отверстий шаблона.

Профессиональные мастера иной раз обходятся без увеличительного стекла, но новичку спаять микросхему со стороной 2 мм сложно в отсутствие специальных приспособлений.

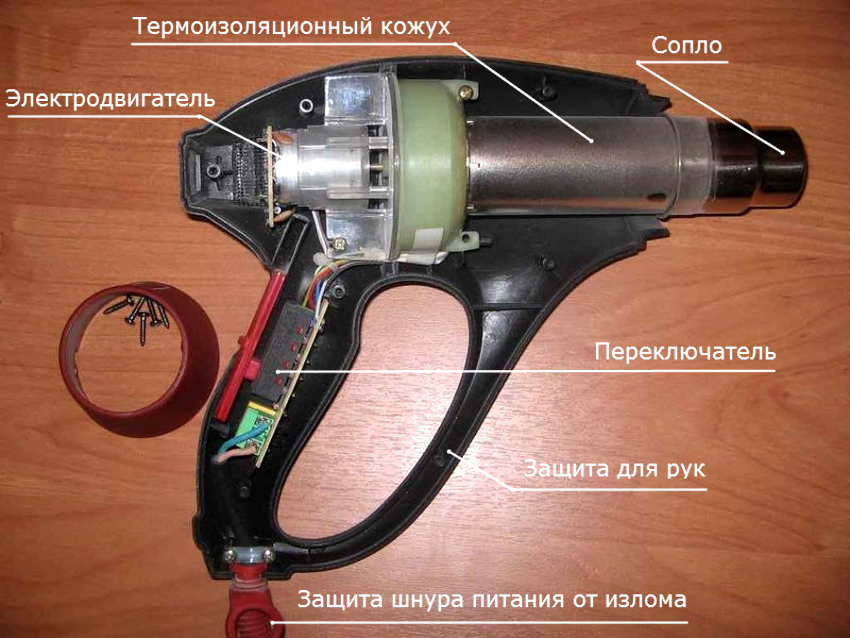

Устройство электродвигателя и принцип работы

Магнитное поле создает статор.

Главным элементом его конструкции для двигателя постоянного тока служит постоянный магнит, для переменного тока – обмотка возбуждения. Ротор (якорь) имеет собственную обмотку, на которую при помощи щеточно-коллекторного узла подается напряжение. Взаимодействие магнитных полей заставляет ротор вращаться.

Коллектор состоит из набора контактов, представляющих собой медные пластины, расположенные непосредственно на роторе. Миканитовые или слюдинитовые манжеты выполняют роль изоляторов для каждого отдельно взятого контакта. Графитовые щетки – скользящие контакты прижатые к коллектору.

Выбор паяльной станции

На сегодняшний день существует широкий ассортимент данных устройств в России. В связи с эти выбор паяльной станции – это трудная задача не только для начинающих радиолюбителей, но и для опытных мастеров.

Современная техника постоянно совершенствуется и развивается. Особенно наглядно это происходит с ее размерами, которые постоянно уменьшаются, а вместе с этим увеличивается трудоемкость ее ремонта.

Схема паяльной станции на основе ATmega8. Итак, паяльные устройства можно разделить на следующие разновидности:

• контактные;
• термовоздушные;
• комбинированные термовоздушные;
• демонтажные;
• инфракрасные.

Общих правил при выборе станции не существует. Все зависит от задач, которые ей предстоит решать. И в каждом конкретном случае будет свой рейтинг лучших устройств.

Назначение

Конечно выбор напрямую зависит от применения устройства. Как уже было отмечено выше, в профессиональных мастерских отдают предпочтение инфракрасной паяльной станции, а вот для дома можно рассмотреть более простые варианты.

В то же время оправданной будет покупка устройства с большой мощностью, поскольку основным критерием в работе является температура жала и ее стабилизация.

Если необходимо работать с мелкими деталями, тогда стоит рассмотреть оборудования с паяльным феном.

Ремонтопригодность

Нередко происходит, когда при частом использовании с жала стирается защитное покрытие.

При пайке пользуются флюсом и оловом, которым необходимо залудить жало. Сделать это, если покрытие выгорело, невозможно. В связи с этим необходимо заранее рассматривать возможность покупки новых жал, а также их качество.

Электрическая схема станции для пайки.

Однако все равно лучше, в первую очередь, при выборе обращать внимание на то, для чего нужна паяльная станция. В выборе оборудования для электролаборатории, где пайка будет осуществляться постоянно, целесообразно рассмотреть более дорогие и надежные варианты

Температура

Существует широкий ассортимент оборудования по технической части паяльного устройства, что существенно усложняет вопрос: как выбрать паяльную станцию. В первую очередь целесообразно определиться с техническими особенностями прибора.

Любители заниматься ремонтом в домашних условиях могут использовать и обычные паяльники. Однако они могут перегревать микросхемы, что приведет не к их починке, а наоборот. В связи с этим температура является важным критерием.

При работе с массивными приборами и электрооборудованием мощность очень важна.

Тем не менее иногда ее избыток может приводить к:

• перегреву деталей;
• деградации покрытия жала;
• выходу из строя нагревательного элемента;
• перегреву дорожек;
• снижению качества пайки.

Аналоговые и цифровые

Классифицировать паяльные станции возможно и в зависимости от механизма стабилизации температуры и принципа работы управляющих блоков. По данным параметрам выделяют следующие виды современных паяльных станций:

• аналоговые;
• цифровые.

У аналоговых моделей нагревательный элемент находится во включённом состоянии, пока паяльник не прогреется до определённой температуры, затем питание прекращается. Когда температура снижается до заранее установленной планки, нагревательный элемент вновь включается и продолжает разогрев.

К достоинствам аналоговых станций можно отнести доступную стоимость. А минусом таких моделей считается невысокая точность работы, которая порой приводит к перегреву паяльного жала и радиодеталей.

Цифровая паяльная станция характеризуется тем, что контроль и управление нагревателем здесь происходит посредством PID-регулятора. А этот регулятор в свою очередь управляется программой, заложенной в микроконтроллере. В целом цифровой метод стабилизации температуры гораздо точнее аналогового.

ТОП товаров

Перед покупкой надо обязательно ознакомиться с ТОП лучших моделей паяльников для любителей и профессионалов.

Лучшая термовоздушная паяльная станция

Zhongdi ZD-8907 — лучшая термовоздушная модель Среди любителей электроники особой популярностью пользуется Zhongdi Station ZD-8907. Это достаточно популярная модель, которая отличается хорошим качеством и долговечностью. При аккуратном использовании ZD-8907 прослужит человеку не один десяток лет.

Одно из основных достоинств этого паяльника — компактность. Он не занимает много места на столе, благодаря чему работать с ним очень удобно. Мощность устройства составляет 300 Вт. Это позволяет использовать его для ремонта любой электроники.

Лучшая двухканальная паяльная станция

Людям, которые желают приобрести двухканальный паяльник, следует обратить свое внимание на Element 937D. Это универсальный инструмент, позволяющий работать как с большой электроникой, так и с мелкими микросхемами

Среди преимуществ этой модели можно выделить ее точность нагрева. Погрешность составляет всего 8-10 градусов, что очень мало.

Лучшая керамическая паяльная станция

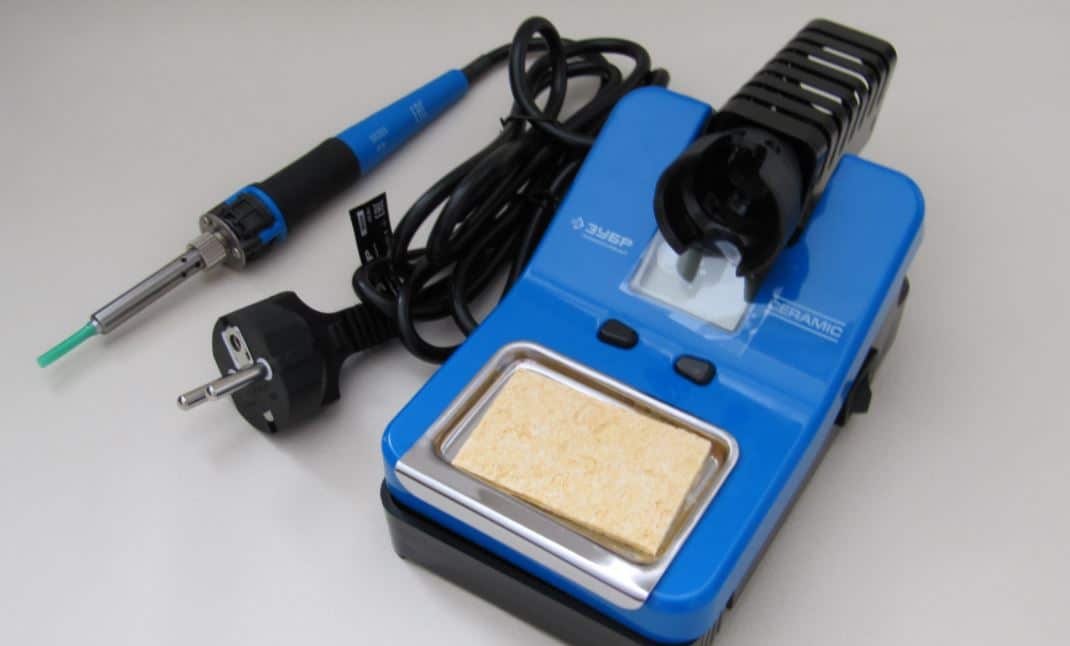

Зубр 55334 — один из самых качественных керамических паяльников Среди лучших устройств с керамическим нагревателем можно выделать Зубр 55334. Это бюджетная модель, которая доступна каждому любителю электроники. Аппарат универсален и подойдет как любителям, так и профессионалам.

Устройство оснащено небольшим экраном, на котором отображается температура нагрева. Зубр 55334 нагревается до 550 °С, погрешность составляет 10 градусов. Из-за этого некоторые радиолюбители редко используют его для ремонта чувствительных элементов.

Лучшая индукционная паяльная станция

Лучшим индукционным аппаратом считается Quicko 202. Этот паяльник подойдет для качественного спаивания и выпаивания микросхем. Устройство оснащено регулятором температуры и специальной системой, которая защищает от перенапряжения и перегревов.

Quicko 202 идеально подходит для работы с чувствительными элементами, так как его температурная погрешность составляет всего два градуса. Главный недостаток паяльника — высокая стоимость.

Лучшая цифровая паяльная станция

Если нужна цифровая станция, необходимо обратить внимание на Yihua 992D. Эта модель отличается от других паяльников стабильностью температуры и практически мгновенным нагревом

Корпус станции изготовлен из высококачественного пластика.

Прибор оснащен встроенным компьютером и небольшим дисплеем, где отображена информация о температуре.

Аналоговые и цифровые

Классифицировать паяльные станции возможно и в зависимости от механизма стабилизации температуры и принципа работы управляющих блоков. По данным параметрам выделяют следующие виды современных паяльных станций:

• аналоговые;
• цифровые.

У аналоговых моделей нагревательный элемент находится во включённом состоянии, пока паяльник не прогреется до определённой температуры, затем питание прекращается. Когда температура снижается до заранее установленной планки, нагревательный элемент вновь включается и продолжает разогрев.

К достоинствам аналоговых станций можно отнести доступную стоимость. А минусом таких моделей считается невысокая точность работы, которая порой приводит к перегреву паяльного жала и радиодеталей.

Цифровая паяльная станция характеризуется тем, что контроль и управление нагревателем здесь происходит посредством PID-регулятора. А этот регулятор в свою очередь управляется программой, заложенной в микроконтроллере. В целом цифровой метод стабилизации температуры гораздо точнее аналогового.

Фен паяльный своими руками: особенности сборки

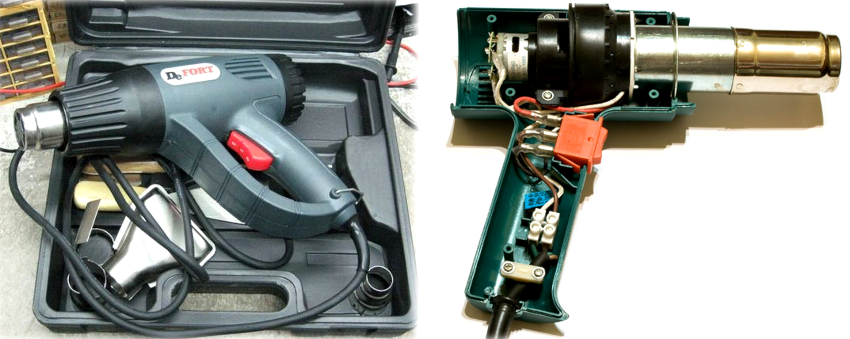

Очень часто мастера, который решился сделать паяльную станцию с феном на базе микроконтроллера самостоятельно, интересует вопрос о том, как сделать нагревательный элемент. Как отмечалось выше, части бытового фена не соответствуют параметрам подобных инструментов. Поэтому применение обычных фенов для создания паяльной станции недопустимо.

Нужно помнить, что обычные бытовые фены не подходят для применения в самодельной паяльной станции

Оптимальный вариант для станций, собираемых вручную, – это изготовление нагревателя самостоятельно из нихромовой проволоки. Сечение нити должно находиться в пределах от 0,4 до 0,8 мм. Следует отметить, что применение проволоки большего диаметра обеспечит хороший запас мощности, но при этом получить нужную рабочую температуру будет сложно.

Необходимо, чтобы сам нагреватель был небольших размеров. Спираль не должна превышать по внешнему диаметру 4-8 мм. Для основы, на которую будет зафиксирована нагревательная деталь, лучше всего использовать материал, который обладает отличной стойкостью к воздействию высоких температур, например, можно применять керамику.

Понадобится также нагнетатель тепла – вентилятор. Он должен обеспечивать поток теплого воздуха (около 20-30 литров в минуту). Как вариант, подойдет компрессор воздуха для аквариума, однако для повышения эффективности следует дополнить его ресивером. Для этого можно воспользоваться обыкновенной пластиковой бутылкой.

Некоторые детали можно взять из старого фена, например, вентилятор
