Можно ли восстановить шлейф на телефоне. пайка поврежденных дорожек гибкого шлейфа

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
Край, который только что был зачищен, нужно подготовить к соединению с платой.

Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой

Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте
Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Как отремонтировать шлейф телефона другим способом? Все очень просто.

https://www.youtube.com/watch?v=yv0Fqw6aQEE

Восстановительные работы можно провести и следующим образом:

Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта

Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.

Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.

Способы подключения

Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.

Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе

Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать

Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

При долгой эксплуатации современного ноутбука, во многих моделях слабым местом является шлейф передающий информацию от материнской платы к матрице. Так как данный шлейф проходит от корпуса ноутбука к крышке его, наиболее слабым местом является именно точка трения между этими двумя элементами.

Именно об этом мы сегодня и поговорим, а именно о том как сделать ремонт шлейфа ноутбука своими руками. А если быть точным ремонт шлейфа матрицы ноутбука.

Первым делом надо идентифицировать точное место в котором произошел обрыв или короткое замыкание.

Обычно это то самое место где шлейф перетекает из ноутбука в крышку матрицы т.к. там происходит его изгиб при открывании оной и закрывании.

Демонтировав шлейф из ноутбука вскрываем его в том самом месте где этот изгиб получается, для этого нам понадобится скальпель, только будьте очень осторожны, не повредите проводки под оплеткой которую собираетесь вскрывать, иначе отремонтировать шлейф матрицы ноутбука своими руками не получится.

После вскрытия и внимательного изучения проводков находим оборвавшийся контакт(ы), если произошло короткое замыкание нужно будет остановить и изолировать все проводки которые попали в эту зону.

Для удлинения проводков лучше всего подходит обычный трансформаторный проводок первичной обмотки, чем тоньше тем лушче, он еще и изолированный, а это значит что вам нужно будет после удлинения проводков изолировать только места спайки.

Паять я рекомендую сплавом Розе или сплавом Вуда, они имеют температуру плавления до 100 градусов, а это значит вы легко можете спаять нейтральными флюсами эти группы контактов не повредив ни соседние, ни оплетку шлейфа.

Изолировать места спайки я рекомендую термоскотчем, почему именно термоскотчем? Потому что в случае короткого замыкания в будущем эти места спаек не расплавятся в этих местах. Но если его нет сойдет и обычный, но я не рекомендую. И ни в коем случае не используйте для этих целей изоленту! (не спрашивайте почему)

После проведения всех работ собираем шлейф назад и слеиваем его все тем же термоскотчем например. Главное не утолщать конструкцию, иначе вы имеете риск через какое-то время вывести ее из строя в том же месте второй раз, а вам этого не надо.

Ну что ж, в этой статье мы более мене подробно рассмотрели ремонт шлейфа ноутбука своими руками, но я же все таки рекомендую за такими операциями обращаться к специалистам.

Инструкция по восстановлению шлейфа

Снимаем заднюю крышку корпуса устройства и извлекаем батарею. После этого выкручиваем винты крепления при помощи отвёртки.
Снимаем основную плату и накладку под экраном, изготовленную из пластмассы. Она крепится на 2-стороннем скотче.
Теперь можно поискать обрыв на конкретной дорожке. Снимаем изоляцию при помощи иглы, облегчая себе просмотр увеличительным стеклом. Иглу лучше иногда подтачивать.
Наматываем на жало нашего паяльника отрезок медной проволоки. Лучше всего, если мы используем устройство низкой мощности (до 25 ватт). Опаиваем зачищенные участки проводника, устраняя остатки того, что было изоляцией.
Зачищенный край оборванного шлейфа (около 1,2 миллиметра) подготавливаем к тому, чтобы припаять к основной плате. Если повреждены несколько проводников, повторяем вышеуказанное действие для каждого из них.
Теперь припаиваем края к плате и проверяем на предмет наличия промежутков между дорожками.
Берём термоплёнку и оборачиваем её у припаянных краёв шлейфа в 1 слой. Прогреваем до того момента, когда она начнёт плавиться и приклеится к ленте.

При этом может быть задействован обычный утюг. Главное – пользоваться им аккуратно и плавно, не допуская сильного нажима. При необходимости прогреваем шлейф и с обратной стороны.

Если дорожка обломилась не у края, а в центре, лучше всего продублировать её кусочками монтажного провода. Теперь можно приступить к сборке мобильного устройства.

Добавим, что если шлейф небольшого размера, его можно изготовить и своими силами. Для этого укладываем и крепим проводники на полоске тканевого медицинского пластыря.

FPC/FCC-разъемы компании Omron: надежность, простота и доступность

13 мая 2015 г. в 16:05
9598

О компании OmronКомпания Omron была основана в 1933 г. Ее подразделения расположены в 35 странах мира, число сотрудников составляет около 25 000 человек, а производственные мощности находятся в Японии, Малайзии, Индонезии и Китае. Omron производит широкую номенклатуру реле, механических переключателей, датчиков, а также различных типов соединителей (FPC/FFC, D-sub, PCB).

Подразделение Omron Electronic Components является признанным мировым лидером в секторе электронных компонентов и обеспечивает около 25% от общего оборота компании. Надежность любого прибора в значительной степени определяется надежностью соединения между отдельными модулями, платами, блоками.

В современных портативных устройствах для соединения отдельных печатных плат и функциональных блоков (дисплеев, сенсоров, печатных клавиатур и других устройств ввода) используется технология гибких печатных шлейфов и печатных плат FFC/FPC. В настоящее время соединители FPC/FFC выпускают многие производители, в частности, японская компания Omron.

Технология FFC/FPC-соединений

Рис. 1. Соединение дисплея с процессорной платой посредством FСC

Технология гибких печатных шлейфов (Flat Flexible Cable, FFC), а также гибких печатных плат (Flat Printed Circuit, FPC) была разработана в 70-х годах в качестве альтернативы проволочным межплатным соединениям и традиционной технологии печатных плат.

Внедрение прогрессивных технологий FFC/FPC способствовало значительному прогрессу в деле миниатюризации конструкции приборов, уменьшения стоимости, а также улучшения технологичности монтажа соединений электронных устройств, в первую очередь в секторе портативных и мобильных устройств, таких как ноутбуки, калькуляторы и т. п.

Именно в тот период началась разработка многими компаниями технологии компактных надежных соединителей для FFC/FPC шлейфов и плат.

FFC — гибкий плоский шлейф, состоящий из множества медных проводников, ламинированных между двумя слоями диэлектрической пленки (полиэстера или полиимида). Гибкие шлейфы используются для создания компактных соединений между печатными платами устройств. Для соединения проводников шлейфа с проводниками на печатной плате используются пайка или же разъемы с зажимными контактами. На рис. 1 показан пример использования FFC-шлейфа для соединения дисплейного модуля с процессорной платой.

Рис. 2. Образец многослойной гибкой печатной платы (FPC) с паяными и разъемными соединениями

В основном гибкие шлейфы применяются для подключения к процессорной плате прибора устройств получения данных или сигналов от ПЗС- и К МОП- матриц, микрофонов, а также устройств ввода информации (сенсорные панели) и вывода (дисплеи, видоискатели). Токи через эти соединения, как правило, невелики — не более нескольких сотен миллиампер, а часто гораздо меньше. Основными требованиями к подобным разъемам являются надежность фиксации, простота монтажа, легкость подключения шлейфа, небольшие габариты (в частности, высота).

FPC-технология похожа на технологию FFC, но в этом случае на гибкой пленке-носителе монтируются электронные компоненты схемы (SMD-резисторы, конденсаторы, микросхемы и другие компоненты). Для соединения с остальными сборочными единицами портативного устройства могут использоваться паяные соединения или же зажимные разъемы. FPC-плата может иметь многослойную структуру и сложную топологию (рис. 2).

Базовая технология FFC/FPC-шлейфовГибкий шлейф представляет собой систему медных проводников, сформированных на гибкой диэлектрической пленке. Наиболее широкое использование в качестве оснований шлейфов получили полиимидные пленки, которые, наряду с хорошими электрофизическими и прочностными свойcтвами, характеризуются высокой устойчивостью к термовоздействиям (гибкость пленок сохраняется в широком диапазоне), отсутствием существенных газовыделений в вакууме, а также высокой радиационной стойкостью.

Пошаговый процесс восстановления дорожек на печатной плате

Взаимодействие отдельных элементов платы обеспечивается за счет наличия металлизированных цепей. Именно по фольгированным дорожкам протекает электрический ток. Однако в процессе эксплуатации целостность цепей может нарушаться. Чаще всего это происходит из-за перегрева изделия, резких перепадов напряжения или механических повреждений.

Разрывы фольгированных дорожек нарушают функциональность платы, а то и вовсе выводят ее из строя. Чтобы вернуть ей табельную работоспособность, необходимо восстановить целостность электропроводящих цепей — solderpoint.ru/vosstanovlenie-dorozhek-na-plate. Как выполняется эта операция, рассмотрим ниже.

Этапы ремонта

Восстановление дорожек печатной платы осуществляется в несколько шагов:

Комплексная диагностика изделия.
Определение участков с повреждениями.
Демонтаж компонентов.
Обновление металлизированной цепи.
Пайка поверхностных и выводных элементов.
Проверка платы отделом технического контроля.

С проблемных участков демонтируются поверхностные и выводные элементы. Следующим шагом с пластины убираются поврежденные дорожки. Затем мастер напаивает новые металлизированные цепи и восстанавливает контактные площадки. После этого он монтирует новые компоненты взамен перегоревших. Отремонтированная плата подвергается повторной проверке с использованием тестеров. Это нужно для того, чтобы убедиться в ее 100% функциональности.

И если изделие работает должным образом, оно упаковывается для отправки заказчику. Ремонт всегда осуществляется в индивидуальном порядке. А потому и его стоимость тоже рассчитывается индивидуально. Восстановление электропроводящих цепей на плате – работа из разряда «ювелирных». Поэтому ее выполнение следует доверить профессионалам – специалистам надежного центра пайки. Квалифицированный мастер проверит поврежденное изделие и посоветует, что лучше: проводить ремонт или изготавливать новую микросхему «с нуля».

Источник

Как выглядят микротрещины в пайке на печатных платах

Микротрещины в пайке вокруг выводов радиоэлементов при монтаже в отверстие очень хорошо заметны даже невооруженным взглядом. Часто видны также отслоения дорожек от платы.

Микротрещины в пайке вокруг планарных радиоэлементов для поверхностного монтажа видны чаще всего под увеличением в микроскоп под определенным углом отражения света.

Микротрещины в пайке контактов BGA микросхем не видны даже микроскопом. Иногда их можно увидеть с помощью микрозонда с подсветкой. Микрозонд представляет собой световод с линзой на конце. Его помещают в зазор между платой и микросхемой.

Посмотрите видео о визуальных системах контроля качества пайки:

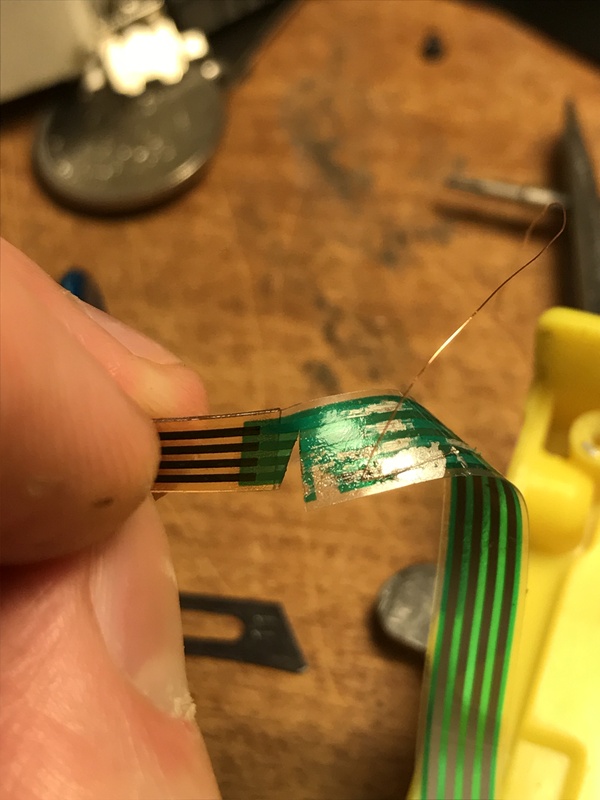

Пайка поврежденных дорожек гибкого шлейфа

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.

Основания для восстановления

В случае отсутствия специального инструмента и опыта пайки лучше всего обратиться в ремонтную мастерскую. В противном случае можно испортить шлейф окончательно.

За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.

Самостоятельный ремонт

Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно – важно учесть следующие факторы:

степень его повреждения;
сложность разборки гаджета (телефона);
срочность предстоящих работ.

Так, если в мобильном устройстве не действует всего лишь одна кнопка – паять весь шлейф целиком, возможно, не потребуется. В этом случае достаточно будет перепаять подводку только к одному контакту.

Инструменты и материалы

Для самостоятельной пайки повреждённого шлейфа необходимо будет подготовить расходные материалы и инструменты:

флюсовый спиртовой раствор;
удобный в обращении пинцет;
канифоль и легкоплавкий припой;
провод диаметром 0,15 мм с лаковым покрытием;
кусок пластины из изолятора (полиамида или каптона);
миниатюрный паяльник на 10-15 Ватт, скальпель и кронштейн с микроскопом (или лупа).

Помимо этого, для работы потребуются мягкая кисточка, клейкая лента и бокорезы. Большинство материалов всегда есть у домашнего мастера, так что их не придется даже покупать.

Порядок восстановления

Прежде, чем припаять шлейф у дисплея, например, следует зафиксировать на изолирующей пластинке подлежащий восстановлению участок. Для этого удобнее всего воспользоваться двухсторонней клейкой лентой.

Закрепление гарантирует механическую жесткость во время пайки и в будущем обеспечит дополнительную прочность паяного соединения.

После этого нужно поместить участок с нарушенным шлейфом под экран с линзой микроскопа и посредством хорошо отточенного скальпеля очистить место контакта от слоя изоляции (примерно1-1,5 мм от разрыва). Затем при помощи кисточки нанести на очищенный контакт тонкий слой подготовленного ранее канифольного раствора.

В заключении, отмерив длину жилы по размеру контакта и откусив бокорезами её остатки, можно будет припаять второй конец к ответной части восстанавливаемого участка.

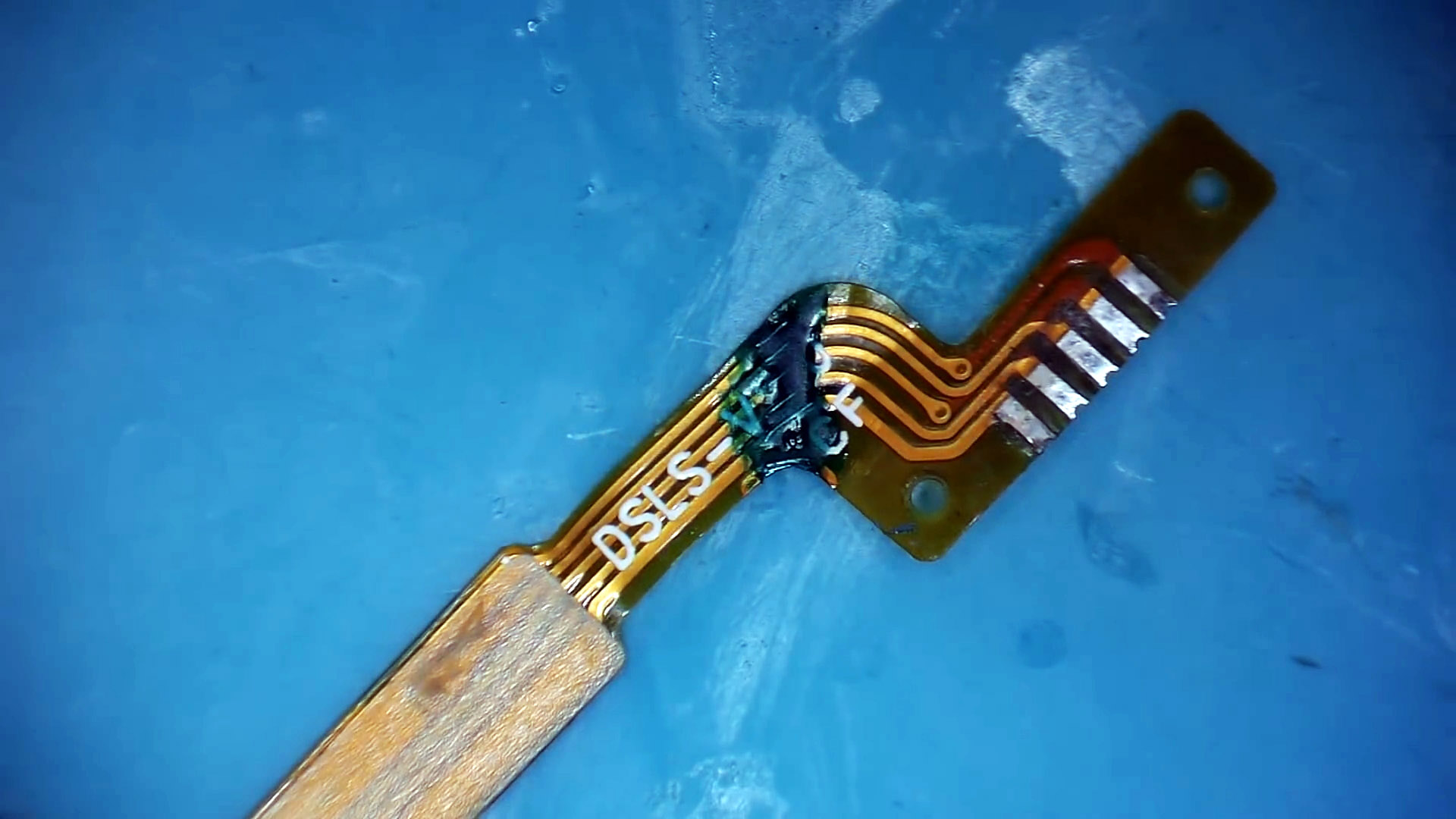

Наращивание шлейфа

В том случае, когда обрыв обнаружен между подвижными частями (на месте постоянного изгиба шлейфа) – его потребуется нарастить.

Для этого можно будет воспользоваться схожей по структуре вставкой, у которой ширина, количество дорожек и их размер соответствуют восстанавливаемой ленточке.

В начале ремонта следует разрезать шлейф в месте повреждения и зачистить каждую дорожку с обеих сторон. То же самое нужно будет проделать с подготовленной ранее вставкой.

Главное – внимательно проследить за тем, чтобы дорожки на всех соединяемых участках шлейфа были точно совмещены.

После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.

После соединения контактов следует удалить растворителем излишки флюса и проверить с помощью лупы качество пайки. После этого необходимо дополнительно изолировать восстановленные места посредством липкой ленты.

Если работы по пайке проводились аккуратно, то ремонт можно считать успешно завершенным – прибор будет снова работать.

Присоединяйтесь к обсуждению

Вы оставляете комментарий в качестве гостя. Если у вас есть аккаунт, войдите в него для написания от своего имени. Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Возможные проблемы при пайке

При наличии определенного быстро нарабатываемого навыка пайка обеспечивает хороший контакт. Немногочисленные проблемы легко выявляют визуально. К таковым относятся:

слабый прогрев соединяемых компонентов или т.н. холодная пайка – припой приобретает характерный тусклый цвет, механическая прочность контакта падает, он быстро разрушается;
перегрев компонентов – припой вообще не покрывает поверхности, т.е. соединение фактически отсутствует;
перемещение соединяемых компонентов до полного затвердевания припоя – видимый резкий разрыв в пленке затвердевшего припоя, соединение отсутствует.

Устранение этих дефектов осуществляют повторной пайкой.

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах

В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Записки мастера. Если с «ногами» оторвало «пятак»

Макс Любин

Давайте разбираться, что это за ноги, что за пятаки и что с ними делать. Пятаками часто называют контактные площадки на плате, на которые припаиваются ноги элементов. Сами «пятаки» – это чаще всего просто пластинка из медной или латунной фольги, которой оканчивается токопроводящая дорожка на плате.

Ноги — это ножки элементов, которыми элемент припаивается к пятакам.

При неаккуратном использовании, подразумевающем сильное механическое воздействие, элемент может оторваться от платы, вырвав при этом ту самую контактную площадку и сделав восстановление либо более проблематичным, либо нецелесообразным.

О того, как именно проходят дорожки на плате, зависит и сложность ремонта.

Для таких работ я использую бинокуляр. Но если бинокуляра нет, легко можно обойтись и лупой, так как элементы не настолько мелкие.

Сегодня у нас на ремонте простейший китайский планшет, который очень настойчиво хотели зарядить и, не рассчитав силы, вырвали разъем зарядки, что называется, «с мясом».

Удивителен не сам факт повреждения, а то, что при таком варварском обращении пострадало только две контактных площадки. Повезло.

Хозяин планшета сказал, что обратился в пару мастерских и ему либо отвечали, что не могут сделать, либо называли сумму в половину стоимости планшета. В итоге он отдал планшет мне на эксперименты за символические 500 руб. Если все пройдет удачно, этот планшет станет отличным автомобильным навигатором.

Ну что ж, будем реанимировать.

Ремонт

Для этого сначала оценим фронт работ.

Выглядит все не очень красиво.

Для начала зачищаем место предстоящей пайки, убирая все лишнее, и смотрим, реально ли восстановить контакт. Нам повезло, дорожка проходит по поверхности платы, и добраться до нее будет несложно.

Для начала счищаем лишний лак, обнажая дорожку, к которой будем подпаиваться.

После этого нам понадобится тонкий проводок, который затем и будет выполнять роль «пятака».

Я взял обычный многожильный провод и распустил его, выдернув одну жилу.

Фото полученного провода, с которым придется работать.

Провод в сравнении с тонкой швейной иглой.

Лудим зачищенный конец дорожки, а затем подпаиваем нашу жилу так, чтобы ее конец оказался на месте утраченного пятака. Лишнее не обрезаем, а сворачиваем в кольцо, создавая новую площадку. На самом деле, можно этого не делать, так как хватит и самого проводка.

После этого берем новый разъем, предварительно купленный в магазине запчастей за целых 23 рубля, и, закрепив, пропаиваем.

Вуаля! Всё готово.

Вот тут я вынужден извиняться и посыпать голову пеплом, так как за такое качество работ я сам себе с удовольствием вырву руки. Небольшим оправданием может служить только то, что перед финальной пайкой разъема у меня сгорел паяльник, обдав меня огромным снопом искр и брызнув остатками расплавленного корпуса на пол. До сдачи статьи в «печать» оставалось меньше часа, и мне пришлось мастерить паяльник из скрепки и зажигалки, и заканчивать начатое. Это безобразие и порнография будет переделана в самое ближайшее время (самому смотреть противно).

В связи с качеством проделанных работ, и для искупления вины, придется купить себе такие штаны

Еще один момент. который меня смущал — родная батарея на 2600 мАч. Думаю, этого будет маловато для роли навигатора. Сделаем апгрейд, поставив батарею емкостью 4000 мАч. Влезает она сюда прямо впритык.

В итоге имеем реанимированный планшет с увеличенной батареей, который теперь будет навигатором. Осталось только вспомнить, у кого из друзей нет в машине навигатора, чтобы осчастливить его таким незамысловатым подарком.

Пара слов вместо заключения

Многие предпочитают не заморачиваться подобным ремонтом, так как в данном случае стоимость потраченного времени оказывается слишком высокой по отношению к стоимости устройства. Но если делать такое для себя, то почему бы и нет. Главное, пользоваться качественными паяльниками, не пренебрегать защитой и всегда иметь под рукой запасной инструмент. Всем неломающейся техники!

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.
