Как поменять штекер на наушниках с микрофоном и кнопкой, их виды, какие бывают разъемы, распиновка и цвета 3,5 мм jack на 4 контакта, покупка необходимых деталей для ремонта гарнитуры своими руками, с

Лудим провода перед пайкой наушников

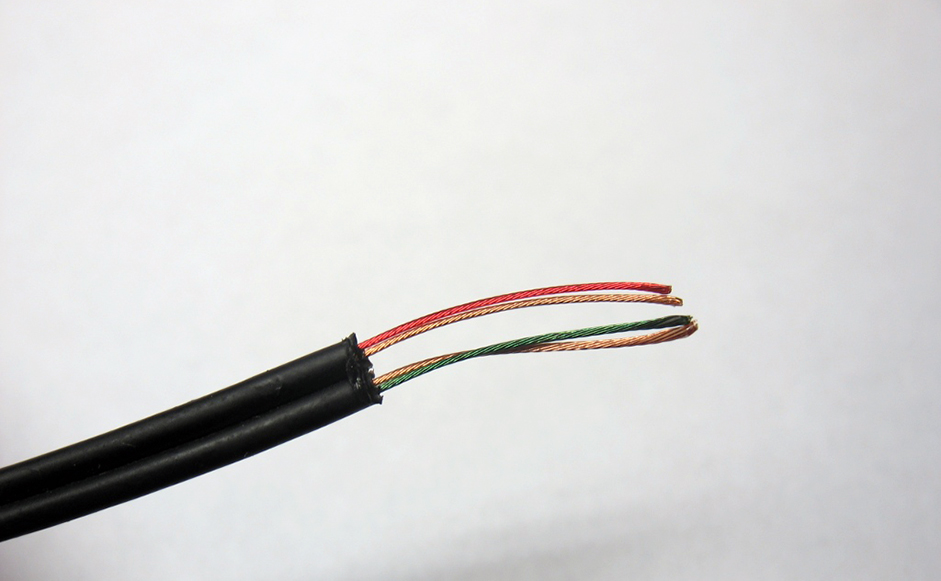

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком

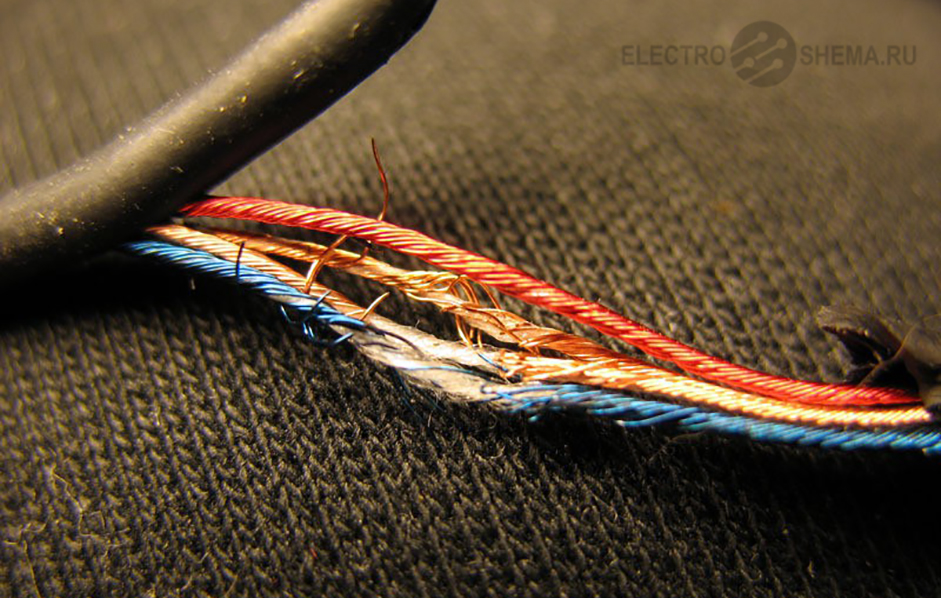

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

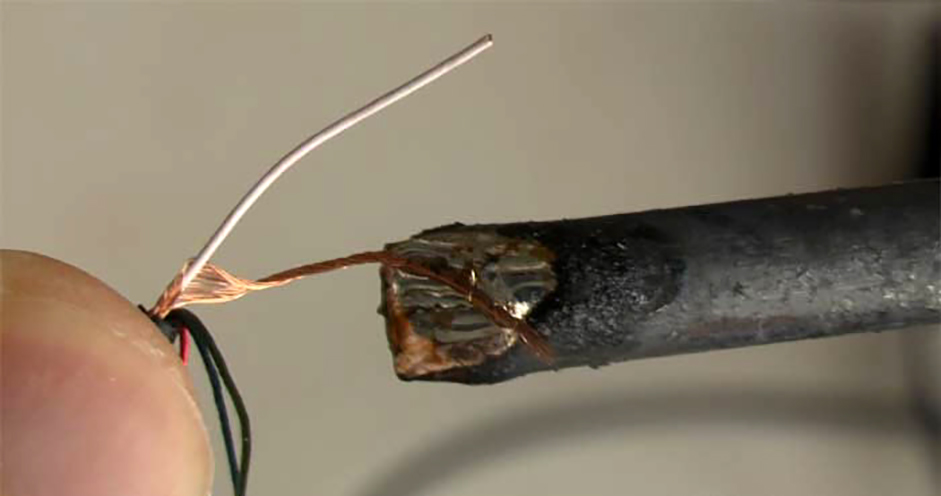

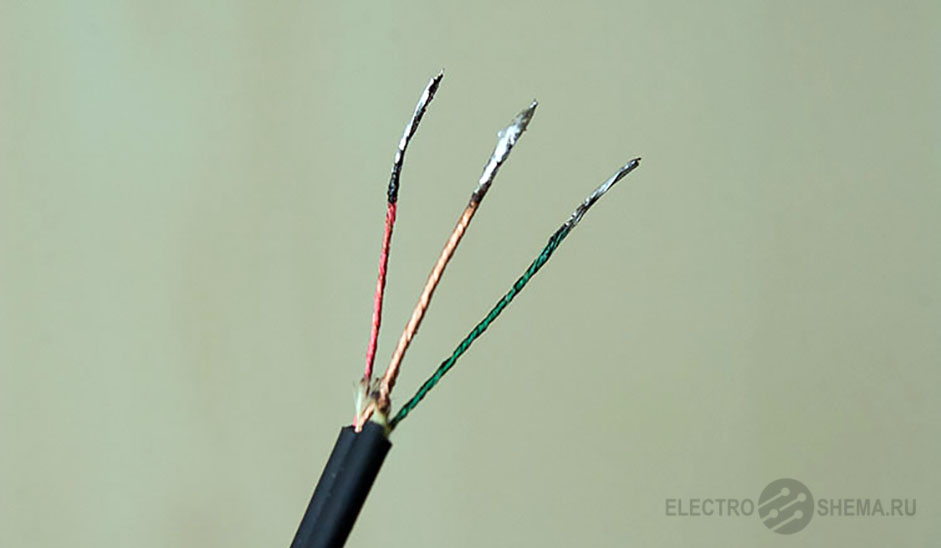

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами

Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

2 провода (для моно-наушников);
3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
4 провода (для стерео-наушников);
5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

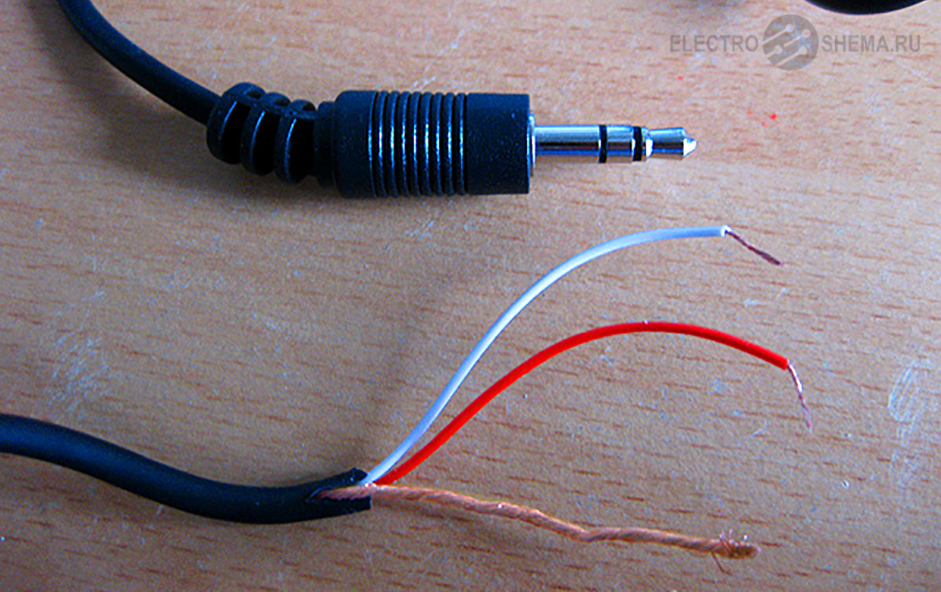

3 провода

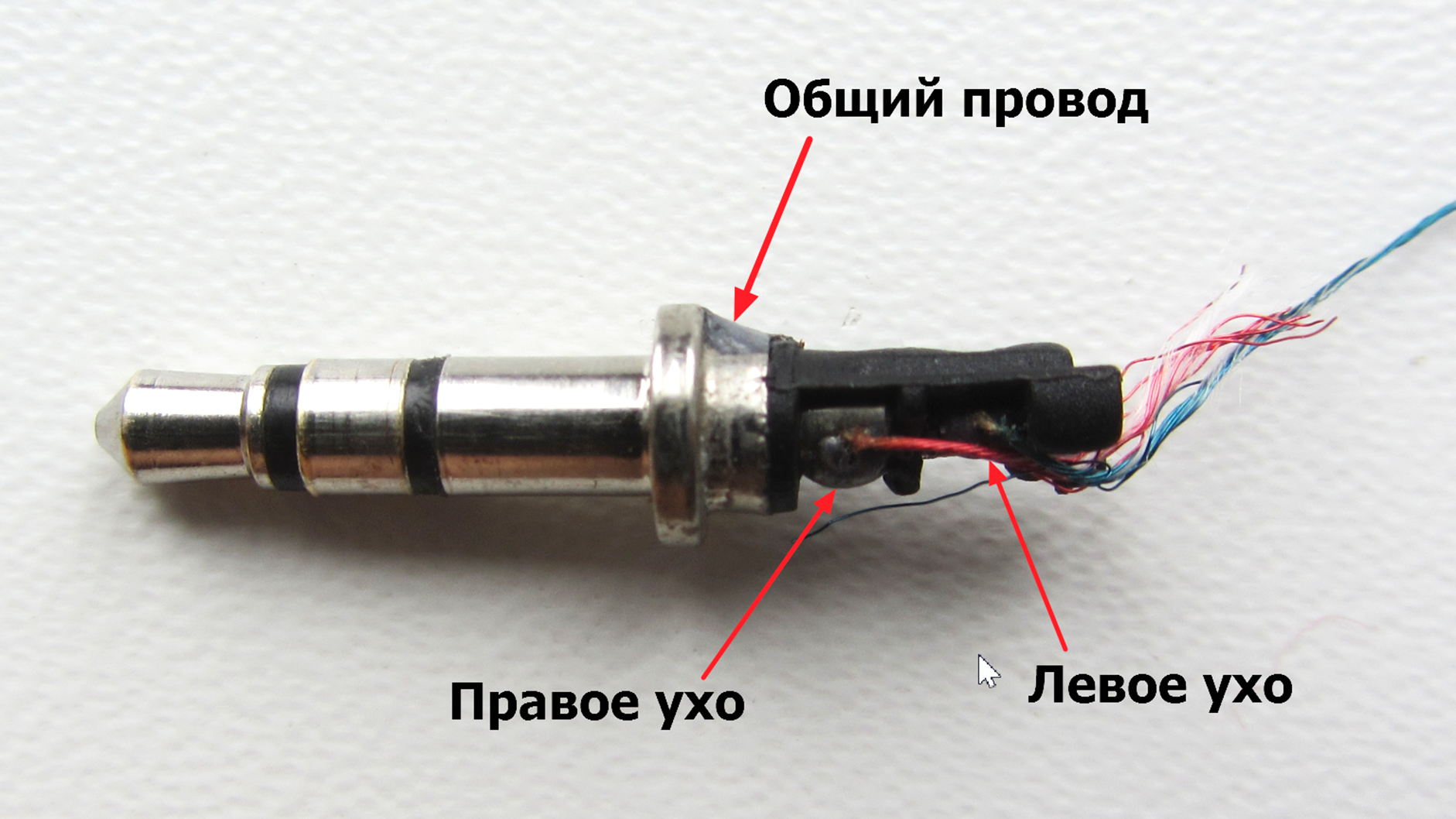

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

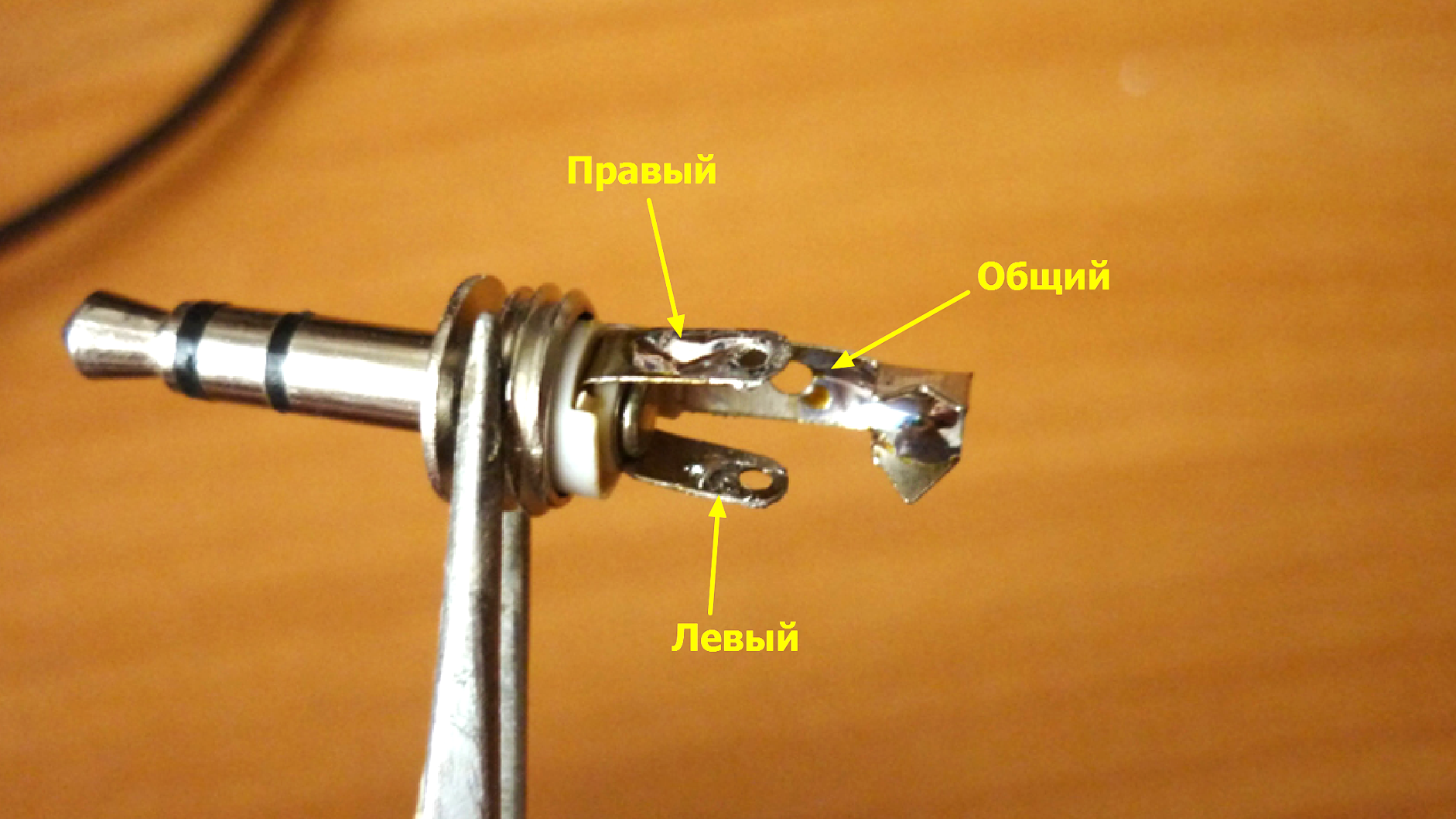

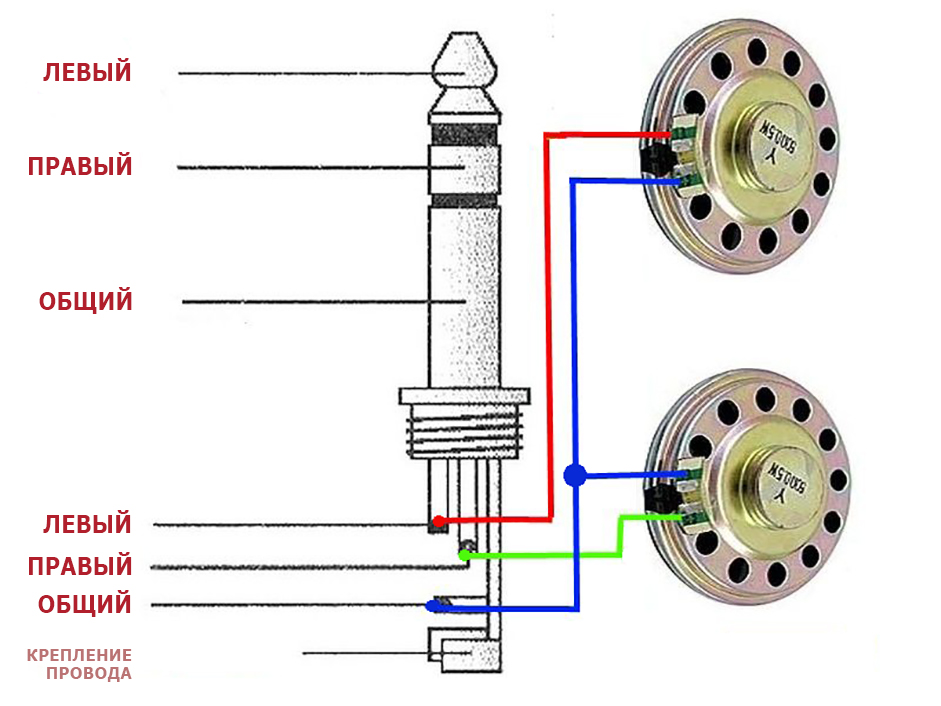

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

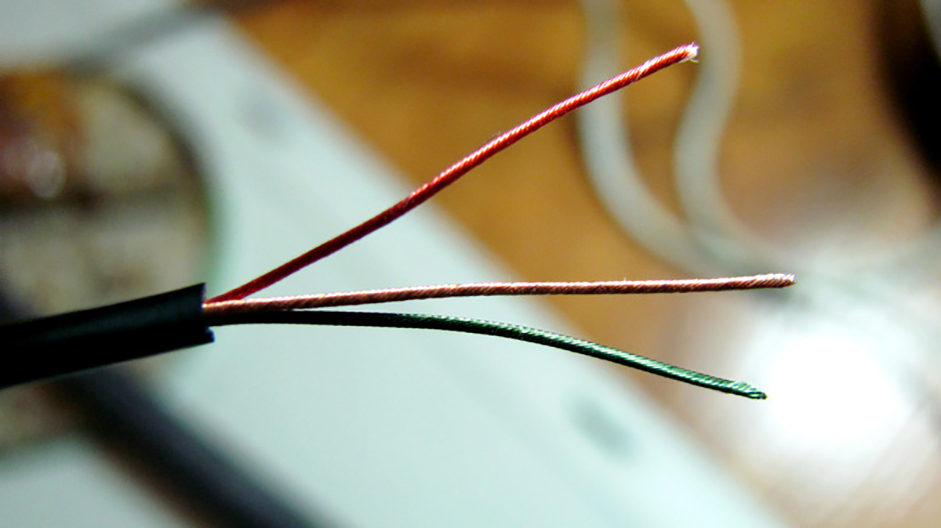

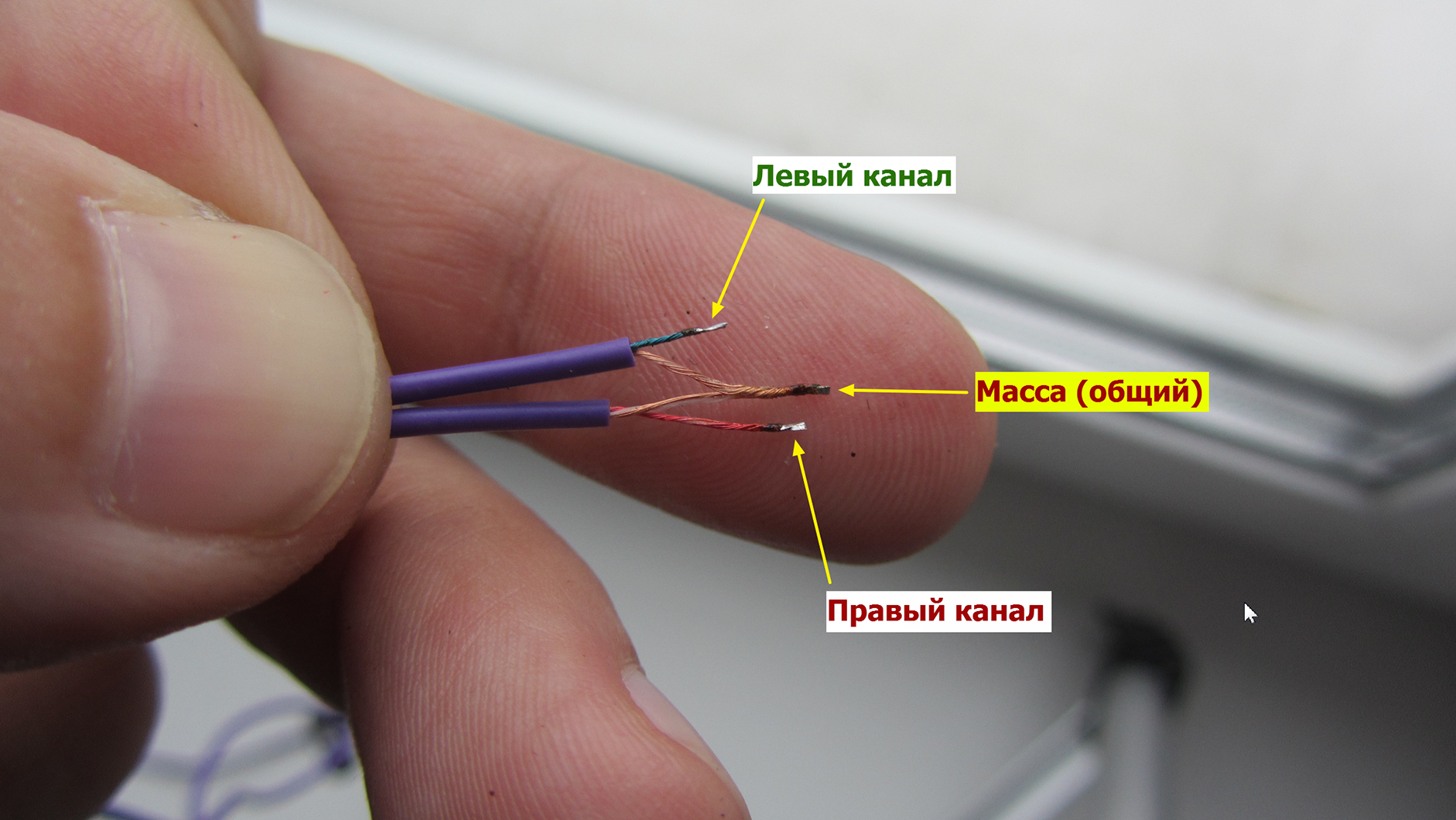

Чаще всего провода покрывают лаком разного цвета:

красный – правый канал;
зеленый, синий или белый провод – левый канал;
бесцветный лак – общий провод (масса).

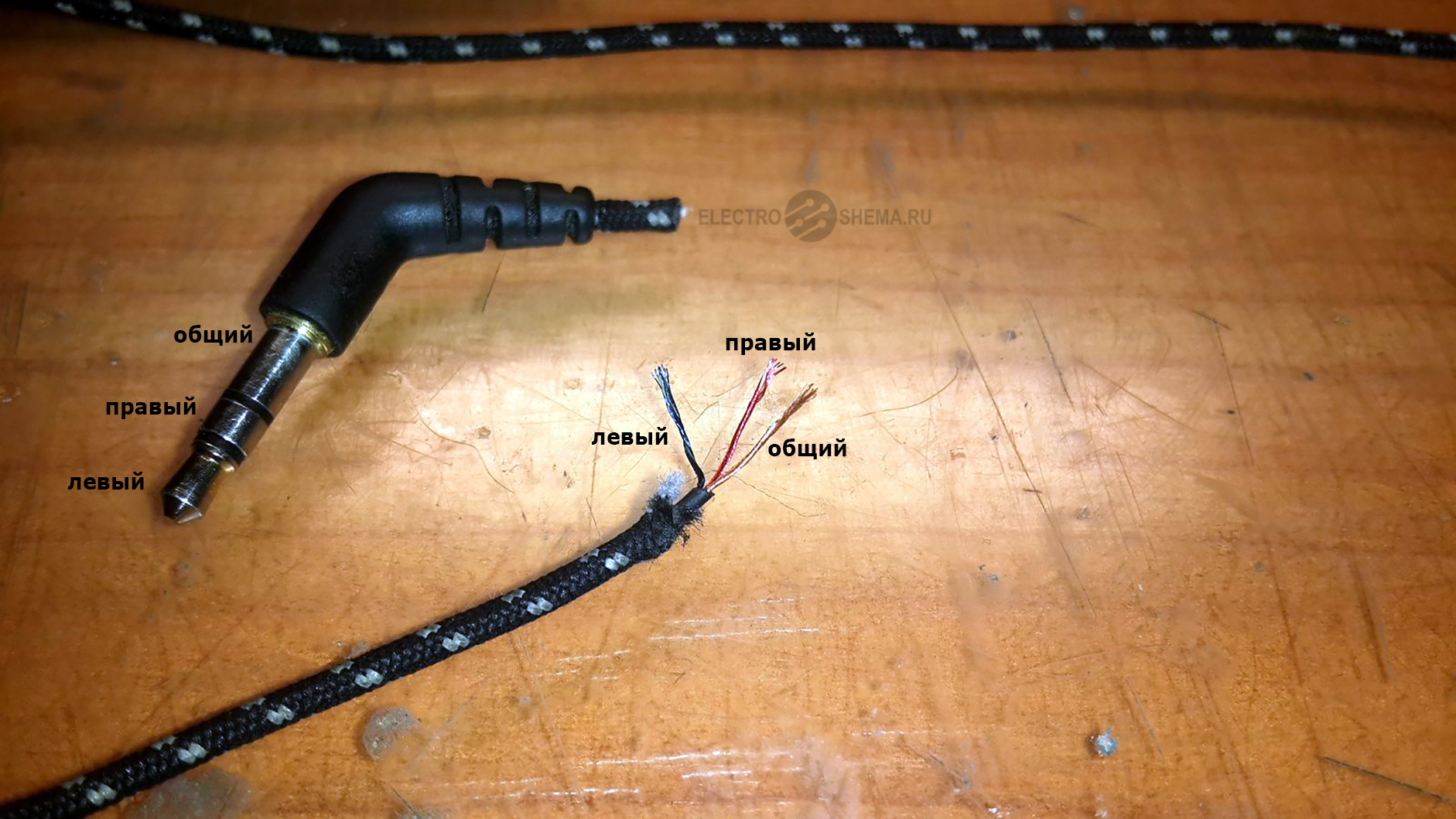

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

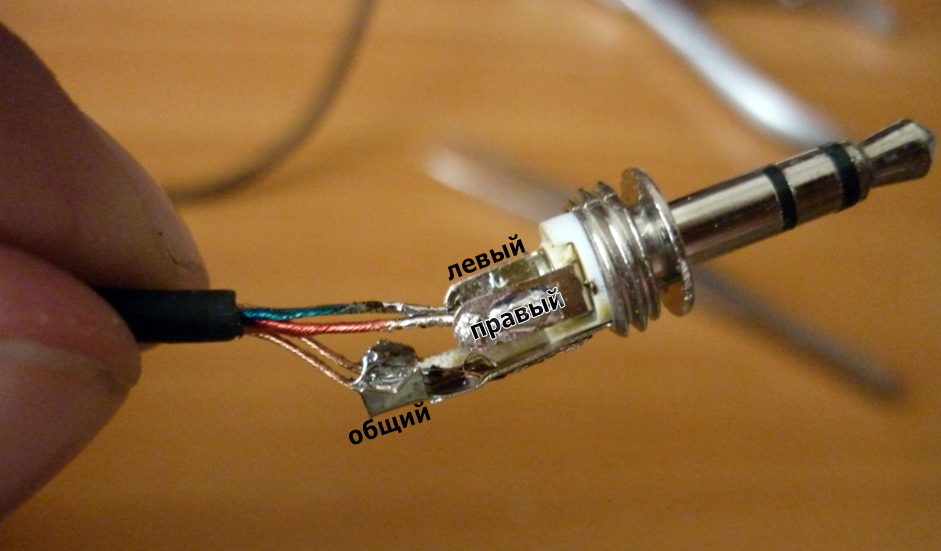

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

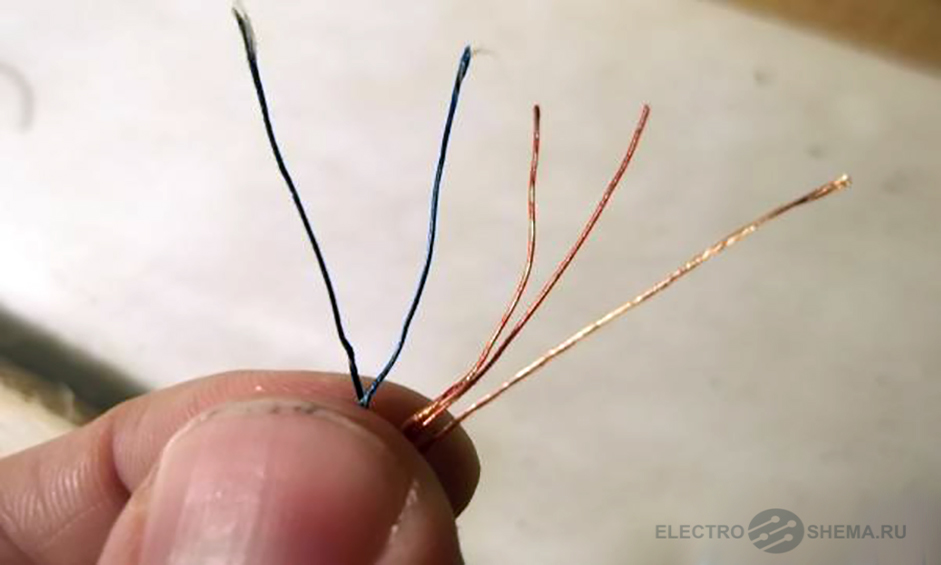

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

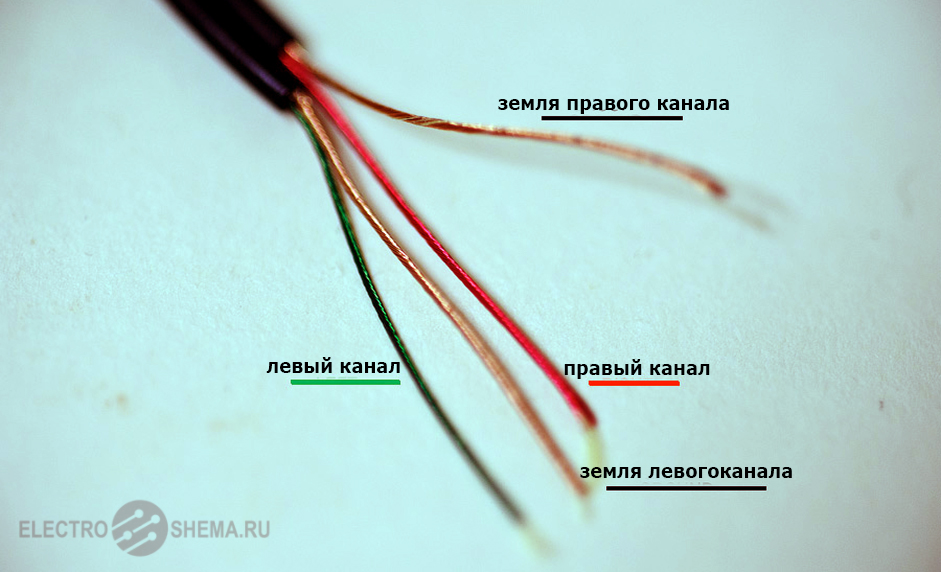

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

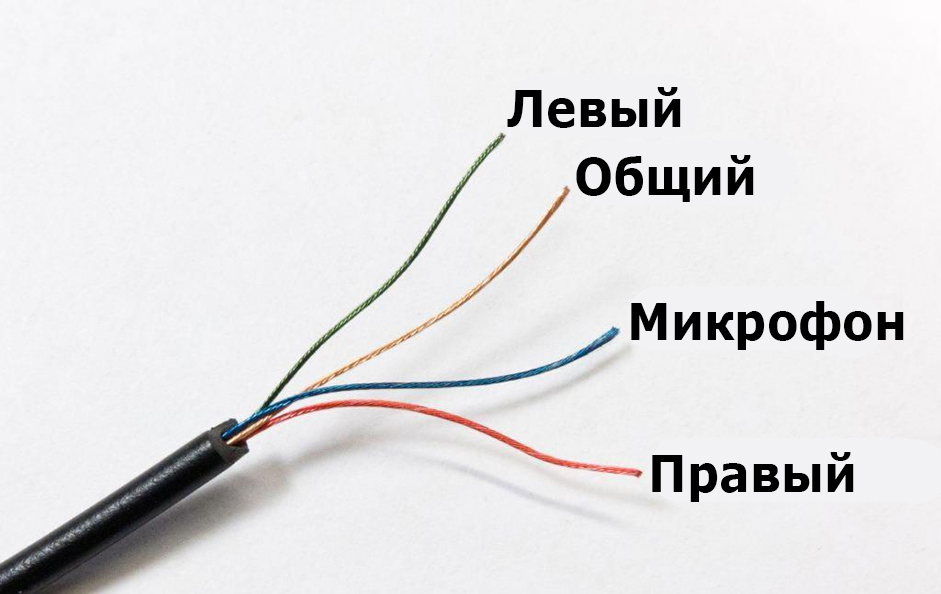

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

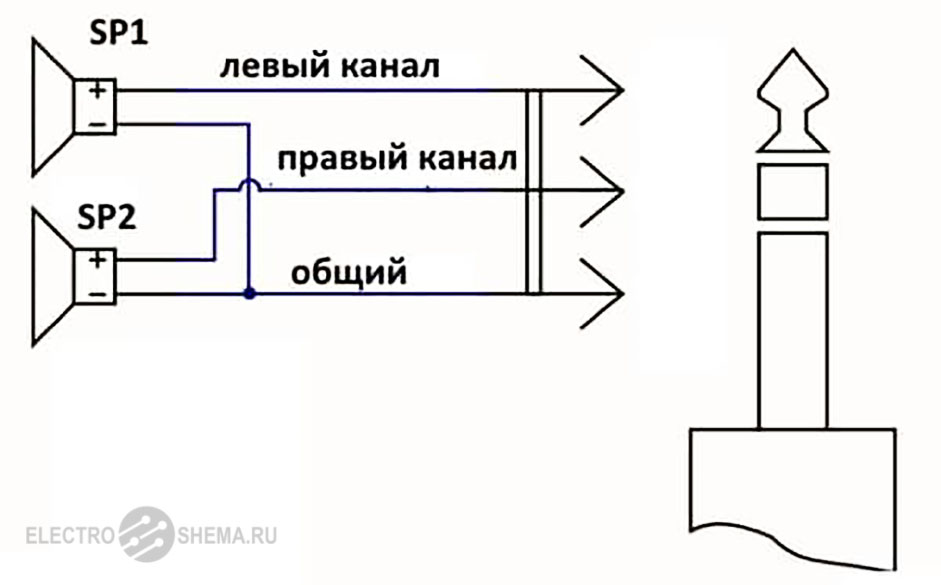

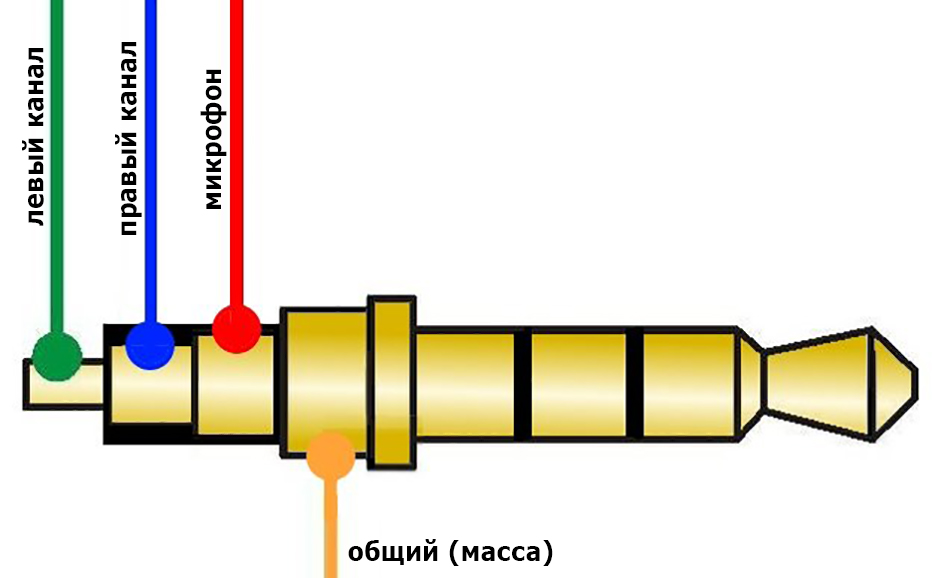

Схематично это можно обозначить так:

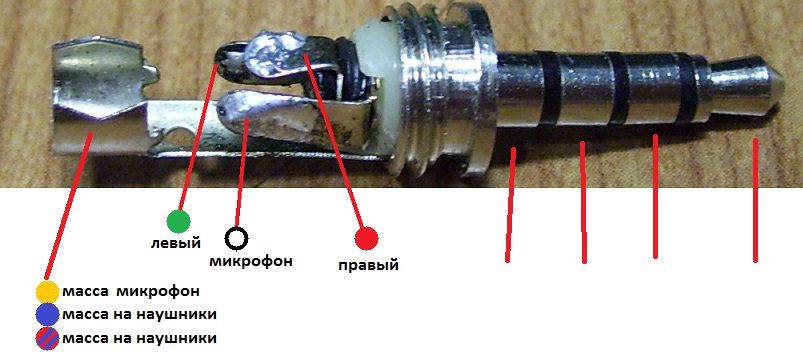

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:

И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

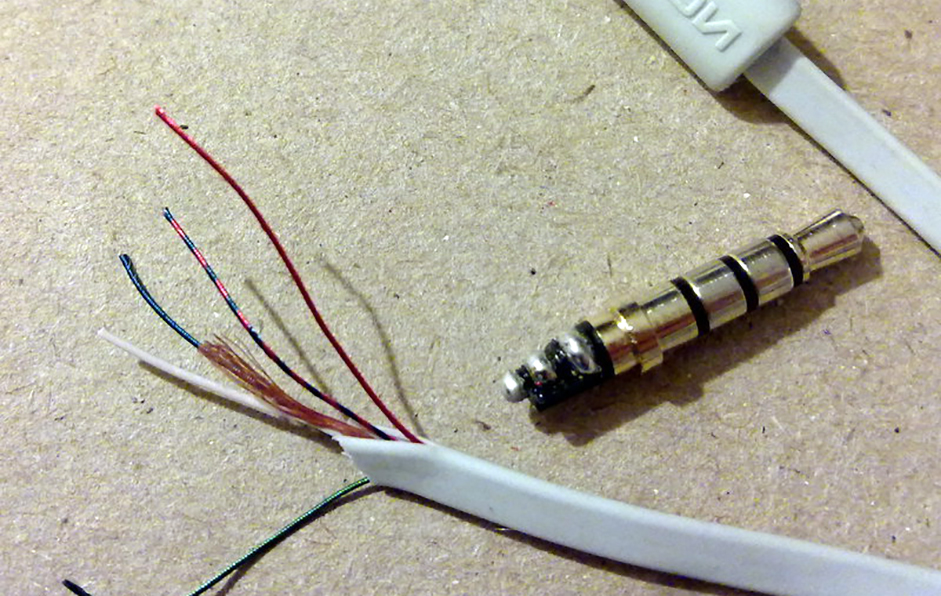

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так

то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

В консервную банку кладут олово, а в другую канифоль и прогревают на открытом огне до начала плавления. Процедуру удобно выполнять на газовой печке. Когда начнется плавление, зачищенный от изоляции конец каждой жилы сначала погружают в канифоль, а затем в олово.
Примерно через 5 секунд медная жила станет серебристого цвета. Залуженные концы проводков скручивают, соблюдая соответствие цвета изоляции. Скрутки слегка прогревают огнем зажигалки для спаивания. Можно просто соединение погрузить в расплавленное олово.

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

, 5 лучших наушников Bluedio

, 5 лучших наушников до 1000 рублей

, Как подключить микрофон к ноутбуку

, Как почистить наушники

, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры

, Нет звука в наушниках

, Распайка наушников

, Ремонт наушников своими руками

Как провести ремонт наушников или гарнитуры с микрофоном – пошаговая схема замены штекера на 3 или 4 провода

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно

У вторых наушников(XBA-H1) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Перед пайкой проводки необходимо залудить, т.е

покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль

Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом.

Совет

Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

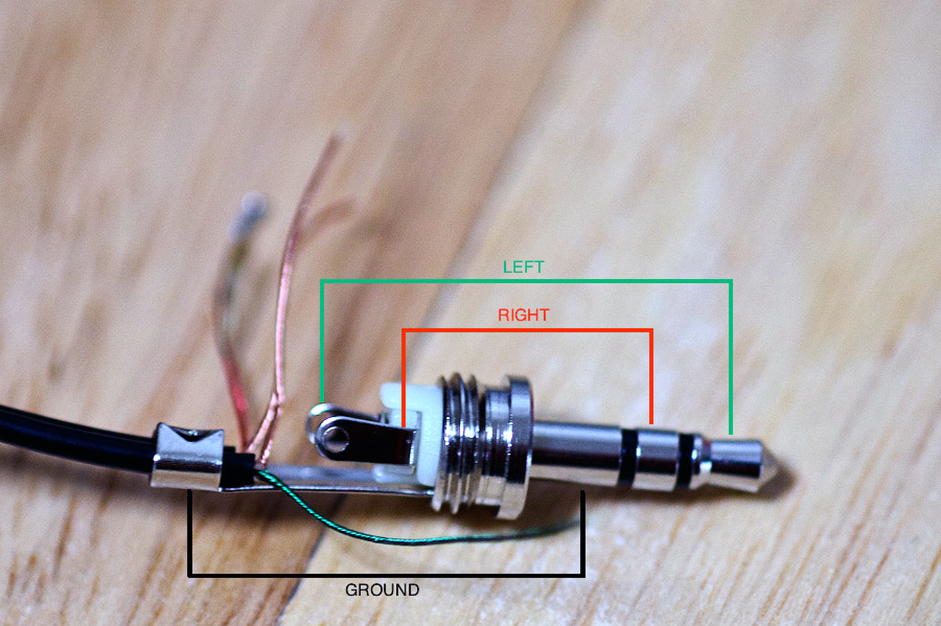

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND?

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь.

Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ).

Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2).

Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами.

Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Обратите внимание

Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.

Источник

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Список необходимого:

нож;
зажигалка;
скотч;
рабочий AUX-кабель.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Что необходимо для ремонта

Непосредственно перед пайкой проводов наушников проверьте наличие следующих инструментов и материалов:

сварка;
сварочный аппарат;
канифоль;
технический нож;
таблетки аспирина (ацетилсалициловой кислоты), подойдут даже просроченные.

Как правильно паять наушники

Рассмотрим первый действенный способ:

На всякий случай отрежьте на 1-3 см больше проволоки, чем входит в проблемную зону.
Нужный канал расположен по цвету. Общие: синий или желтый, иногда просто медный, без изоляции. Правый канал зеленый, левый канал красный.
Снимите изоляцию на расстоянии более 0,5 см от конца кабеля. Полимер легко и аккуратно снимается строительным ножом. Если она покрыта лаком или сделана из краски, вам понадобится паяльник. Также можно аккуратно почистить ножом.
Следующий пункт — залудить концы припоем. Нагрейте паяльник, кончиком «жала» возьмите небольшой кусочек припоя.
Положите концы проводов на канифоль и равномерно распределите припой по всей их поверхности. Кабели готовы к пайке.

Если вы хотите совместить снятие лаковой изоляции и лужение, вам понадобится таблетка аспирина. Хочу предупредить, что такой ремонт нужно проводить в проветриваемом помещении, старайтесь не вдыхать дым. Положите провод на планшет, затем поработайте паяльником с каплей жирной канифоли. Эта комбинация полностью удаляет лаковое покрытие.

Второй способ пайки

Второй способ, рассказывающий, как паять наушники с лужеными проводами наждачной бумагой:

Зерна наждачной бумаги не должны быть особенно крупными. Самого материала понадобится небольшой кусочек.
Нанесите немного смолы на материал, затем положите поверх него провода.
Хорошенько нагрейте его паяльником, выньте. Лак на проволоке начнет размягчаться.
Повторяйте процедуру снятия до тех пор, пока изоляция не будет полностью соскоблена.
После ремонта изолируйте участок термоусадкой или изолентой.

Некоторые удаляют изоляцию пламенем зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Мы разобрались, как отпаять перекушенные провода от наушников. Вилка припаяна по аналогичной схеме, которая имеет свои особенности.

Во-первых, обратитесь к схеме подключения обычных наушников.

Как припаять штекер наушников:

Отрежьте штекер, который не работает, с проводкой выполните те же действия, что описаны выше

Важно оголять их минимальные сечения (2-3 мм), так как соприкосновение оголенных проводов в процессе эксплуатации может вызвать короткое замыкание.
Проденьте новый штекер через основание корпуса наушников.
Участки штекерных соединений следует немного поцарапать, чтобы облегчить пайку. В местах присоединения кабеля их также необходимо облучить.
Сначала подключается «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
Защитите участок скотчем

Чтобы припой случайно не порвался, завяжите узел на проводке в непосредственной близости от изолируемого участка.
Закройте область с телом.

А эта схема пригодится тем, кто ремонтирует наушники, оснащенные микрофоном (наушники).

Как паять наушники с микрофоном? По тому же алгоритму к розетке нужно будет подключить только четыре провода вместо трех.

Неудовлетворительный результат ремонта штекера

Если во время теста вы заметили, что динамик одного из наушников по-прежнему молчит, причина проблемы может заключаться в следующем:

плохо пропаяные соединения;
проблемы с разговорным динамиком – велика вероятность, что прямо возле него оборвется кабель;
проблема в теле кабеля.

Для первой проблемы потребуется повторить процесс пайки, для второй смотрите инструкцию в начале статьи (по ремонту оборванных проводов). Как паять наушники со второй проблемой:

Отрежьте кабель рядом с неработающей гарнитурой.
Отсоедините гарнитуру: самофиксирующаяся конструкция упрощает эту задачу.
Чистые, оловянные провода.
Припаиваем провода наушников к проводам корпуса кабеля, пробуем и собираем в первозданном виде.

Если у вас есть паяльник и базовые навыки работы с ним, то процедура ремонта наушников вполне понятна и проста. Диагностировать проблему также не составляет труда. Основная причина – механическое повреждение проводов в корпусе кабеля или в местах соединения с наушниками и вилкой. Мы рады, что эта статья помогла вам снова настроить наушники.

Ремонт наушников: полезные советы

Для альтернативного способ, позволяющего совмещать удаление лака и лужение, предусматривается применение мелкозернистых видов шлифовальной бумаги. К рабочей стороне бумаги кладется канифоль небольшого размера. На этот кусочек укладываем концы проводов, подлежащие лужению. На жало разогретого паяльного инструмента паяльника наносим припой и придавливаем кабель. После расплавки канифоли и нагревания провода, приложив небольшое усилием вытаскиваем его из под паяльника. При таких манипуляциях абразивными зернами снимаются нагревшиеся и слегка размякшие остатки изоляции. И в тот же момент осуществляется лужение. При повторении подобной процедуры получаются равномерно покрытые кончики жилы, которые готовы к пайке.

Часть корпуса отрезанных наушников осторожно разбираем при помощи ножа по контуру линий сборки. На конец разогретого паяльного жала помещаем контактный участок соединения старого провода. При размягчении припоя, необходимо выполнить удаление проводов

Кабеля с зачищенным концом продеваем в отверстия корпусов наушников. Здесь следует обязательно предусмотреть завязывание предохранительного узла. Благодаря нему контакты остаются в сохранности при незначительном рывке проводов, на него приходится вся основная нагрузка.

В итоге остается припаять готовый к пайке конец на свое контактное место в корпусе под наушник. Выполняя эти действия необходимо учесть правильное соединение контакта согласно его цветовой разметке.

Паять провода наушников достаточно просто, если использовать в виде вспомогательных инструментов деревянные бельевые прищепки. Они будут играть своеобразную роль мини-струбцин, которые позволят выполнить прочную фиксацию обрабатываемой детали, а также спасут пальцы от непредвиденных травм в виде ожога.

Также аналогичных действий следует придерживаться в случае проведения ремонта провода в месте соединения штекера, поэтапно выполняя:

отрезание кабеля;
зачистку изоляции;
лужение монтажных концов;
разборку корпуса штекера (в случае потребности);
припайку концов на место;
проведение обратной сборки.

Научившись паять наушники вы сможете без каких-либо проблем восстановить работоспособность устройств и хорошо на этом сэкономить. Не бойтесь, экспериментируйте и слушайте любимую музыку в отремонтированных наушниках собственными руками.

Неполадки с микрофоном

Как правило, в гарнитуры устанавливают электретные капсульные микрофоны с усилителями. Это значит, что при ремонте нужно внимательно следить за полярностью, нельзя чистить их отверстия механическим способом и не допускать долговременного повышения температуры. Последнее означает, что паять надо быстро, но в то же время очень аккуратно.

Чтобы процесс пайки был максимально качественным, воспользуйтесь органическим флюсом. А проверить, исправен ли микрофон, без специальных приборов вы сможете, если замените его на другой или же подключите к другому устройству, которое наверняка работает.

В противном случае вам потребуется осциллограф, активная исправная акустическая система или хорошее знание электрофизики, чтобы самостоятельно собрать схему инвертирующего усилителя.

Ремонт наушников своими руками

Чаще всего из строя выходят малогабаритные модели, используемые в мобильных устройствах связи. Это миниатюрные капсюли, подключаемые к смартфону тонким проводом. В звуковой прибор входят следующие элементы:

Излучатели звука
Регулятор громкости
Соединительные провода
Штекер

Починить наушники для телефона можно в домашних условиях. Самым распространённым дефектом является обрыв соединительных проводов. Они очень тонкие и имеют слабую изоляцию. Для того чтобы определить точку обрыва нужно подключить наушники к звуковому устройству, включить музыкальный фрагмент и руками последовательно «промять» весь соединительный провод. В месте обрыва звук будет появляться и пропадать. Чаще всего обрыв провода возникает в местах соединения провода с конструктивными элементами. Это вход провода в корпус штекера, вход и выход регулятора громкости, точка подключения к левому и правому капсюлю и разветвитель провода на два канала. Кроме обрывов в точках соединения провод могут повредить домашние животные.

Чтобы отремонтировать наушники не обязательно менять провод целиком. Нужно локализовать место нарушения контакта, разобрать конкретный узел и восстановить целостность соединения с помощью пайки. Как починить наушники, если нарушен контакт у штекера.

Разъём (штекер) может иметь линейную или «Г»-образную форму. В любом случае пластмассовый колпачок сохранить не удастся, так как он не разборный. Его следует аккуратно срезать острым лезвием. Обычно нарушение контакта находится у самого штекера. Перед удалением провода нужно запомнить цвета проводников, запаянных на контакты штекера. Провод обрезается, с него удаляется изоляция, и отдельные проводники зачищаются для пайки. Проводники в жилах очень тонкие и представляют собой пучок проволок вместе с нитями из синтетического материала. Каждая медная проволочка покрыта лаком. Удалить изолирующее покрытие острым режущим инструментом без навыка сложно, поэтому лак проще обжечь в пламени зажигалки.

Затем очищенные концы провода нужно залудить. Для этого используется канифоль, спиртовой раствор канифоли или пастообразный флюс. Прогретым паяльником наносится небольшое количество припоя на обработанный флюсом провод. С контактов штекера удаляются остатки заводской пайки. Перед пайкой на провод надевается небольшой отрезок трубки-термоусадки. Она заменит срезанный корпус штекера. Подготовленные и залуженные провода припаиваются к соответствующим контактам разъёма. На штекер надевается термоусадочная трубка и прогревается бытовым феном или зажигалкой.Так можно отремонтировать наушники в домашних условиях.

Что делать если наушники сломались у звукового капсюля. Для устранения дефекта нужно вскрыть корпус. Миниатюрные звуковые излучатели состоят из двух частей, которые соединены клеем, так как компания производитель не предполагает разборку устройств. Для разделения корпуса используется скальпель или офисный нож. Если провод обломился у самого капсюля, то оборванный конец достаточно зачистить, залудить и припаять на место. Иногда приходится разрезать пластиковый корпус, чтобы найти место обрыва. Аналогичным образом устраняются обрывы у регулятора громкости и разветвителя. Починить наушники можно, когда провод оборвался в середине. Оборванный участок вырезается, а проводники зачищаются, скручиваются и соединяются пайкой. Главное не перепутать цвета, а на скрутки надеть изолирующие трубочки. На место сращивания провода надевается термоусадочная трубка, которая потом разогревается и плотно обхватывает место соединения.

Если провод повреждён по всей длине, то заменить его можно, но проще приобрести новые устройства.
