Теплопроводность металлов и сплавов: от чего зависит коэффициент, указываемый в таблицах

Теплофизические свойства стали в зависимости от температуры

Представлены следующие теплофизические свойства стали различных марок:

В таблице приведены теплофизические свойства и области применения следующих сталей:

1. Нелегированные стали, низко- и среднелегированные стали перлитного класса: сталь 08, сталь 10, 15, 20, 35, 45, У8, 65Г, 13Н2ХА, 15ХА, 15Х, 20Х, 30ХГС, 30ХГСА, 15ХМ, 15ХМА, 30ХМ, 30ХМА, Х11МФ, Х12ВИМФ, 12Х1МФ, 25Х2МФА, 15Л, 20Л, 25Л, 30Л, 35Л, 40Л, 45Л, 50Л, 55Л.

2. Нержавеющие стали, жаростойкие и жаропрочные стали мартенситного, мартенсито-ферритного и ферритного классов: Х5М, 1Х13 (ЭЖ1, Ж1), 2Х1213МБФР (ЭИ993), 4Х13 (ЭЖ4, Ж4), Х12В2МФ (ЭИ756).

3. Нержавеющие стали, жаростойкие и жаропрочные стали аустенитного класса: Х18Н9Т (ЭЯ1Т), Х18Н9ТЛ, Х18Н12Б (Х18Н11Б, ЭИ402), Х23Н18 (ЭИ417), Х17Н13М2Т (Х18Н13М2Т, ЭИ448), Х16Н13М2Б (ЭИ680), 3Х19Н9МВБТ (ЭИ572), Х16Н25М6 (ЭИ395), ХН35ВТ (ЭИ612, ЭИ612К), ХН35ВТР (ЭИ725, ЭИ725А), ХН35ВМТ (ЭИ692), Х22Н26, ВЖ100.

В следующей таблице показано изменение теплопроводности различных марок стали и железа Fe в результате теплового старения.

Размерность свойств стали выражена в единицах СИ.

1. Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина, А. М. Братковский и др.; Под ред. И.С. Григорьева, Е. З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
2. Герасимов В. В., Монахов А. С. Материалы ядерной техники: Учебник для вузов. — 2-еизд., перераб. и доп. — М.: Энергоиздат, 1982. — 288 с.
3. Казанцев Е. И. Промышленные печи. Справочное руководство для расчетов и проектирования.
4. Марочник сталей и сплавов. 2-е изд., доп. и испр. А. С. Зубченко, М. М. Колосков, Ю. В. Каширский и др. Под общей ред. А. С. Зубченко — М.: Машиностроение, 2003. 784 с.: илл.

Источник

Свойства оксидов металлов

Теплофизические свойства оксидов металлов

В таблице представлены теплофизические свойства оксидов (спеченных окислов) металлов при различной температуре. Даны значения свойств следующих плотных спеченных окислов: оксиды алюминия и магния Al2O3, MgO, оксид кальция CaO, оксид кремния SiO2, оксид никеля NiO, оксид титана TiO, оксид циркония ZrO2, оксид урана UO2, оксид тория ThO2, оксид плутония PuO2

Теплопроводность спеченных окислов в таблице указана при температуре от 127 до 1727 °С в зависимости от пористости. Коэффициент линейного теплового расширения (КТР) указан при температуре от 300 до 400 К. Плотность оксидов металлов дана при комнатной температуре.

Теплопроводность спеченных оксидов металлов зависит от чистоты и кристаллической структуры исходных порошков, метода и степени прессования и режимов спекания. Теплопроводность порошкообразных окислов зависит от плотности, размера зерен и влажности; для любых порошкообразных оксидов металлов (не спеченных) теплопроводность лежит в пределах 0,1…1,1 Вт/(м·град).

В таблице даны следующие свойства оксидов металлов:

• температура плавления, К;
• коэффициент линейного теплового расширения (КТР), 1/град;
• плотность, кг/м3;
• пористость, %;
• коэффициент теплопроводности, Вт/(м·град).

Основные свойства оксидов металлов

В таблице приведены основные свойства оксидов металлов при комнатной температуре. Свойства указаны для следующих оксидов металлов: Al2O3, MgO, TiO, Ti2O3, TiO2, ZrO2, оксид цинка ZnO, оксиды железа FeO, Fe3O4, Fe2O3, NiO, оксид меди CuO, оксид ванадия V2O5, оксид вольфрама WO3, оксид марганца MnO2, оксид бария BaO2.

Даны следующие свойства оксидов металлов:

• молекулярная масса оксида;
• плотность, кг/м3;
• температура плавления, К;
• теплота плавления, кДж/кг;
• температура кипения, К;
• теплота испарения при кипении, кДж/кг;
• температура полиморфного превращения, К;
• теплота полиморфного превращения, кДж/кг.

Теплопроводность плотных спеченных оксидов металлов

В таблице представлены значения теплопроводности плотных спеченных оксидов металлов (пористость равна нулю) в зависимости от температуры. Теплопроводность дана для следующих оксидов металлов: оксид алюминия Al2O3, оксид бериллия BeO, оксид кальция CaO, оксид кремния SiO2, оксид магния MgO, оксид никеля NiO, оксид титана TiO2, оксид циркония ZrO2. Теплопроводность окислов металлов приведена при температуре от 100 до 2000 К.

Видно, что в основном, теплопроводность оксидов снижается при росте температуры. В таблице также указана плотность оксидов металлов (оксидная керамика) при комнатной температуре.

Влияние нейтронного облучения на теплопроводность спеченных оксидов металлов

В таблице представлены значения теплопроводности плотных спеченных оксидов металлов до и после облучения потоком быстрых нейтронов. Теплопроводность оксидов дана при комнатной температуре и при сверхнизких температурах (5…100 К).

Значения указаны для следующих оксидов металлов: BeO, Al2O3, SiO2 (α-кварц), плавленый кварц, ZrSiO4, шпинель, форстерит, фарфор, слюда. Как видно из таблицы, значение коэффициента теплопроводности оксидов металлов при их облучении потоком быстрых нейтронов, в основном снижается.

Теплоемкость оксидов металлов

В таблице указаны значения истинной и средней удельных теплоемкостей оксидов металлов в зависимости от температуры. Теплоемкости (размерность кДж/(кг·град)) даны при температуре от 0 до 1500°С. Значения представлены для следующих оксидов металлов (компонентов огнеупорных материалов и шлаков): SiO2, Al2O3, Fe2O3, FeO, MgO, MnO, CaO.

Примечание: Истинная теплоемкость соответствует указанной температуре, а значение средней теплоемкости Cm приведено для интервала температуры от 0°С до указанной в таблице. По данным таблицы видно, что удельная (массовая) теплоемкость оксидов металлов при увеличении их температуры также увеличивается.

1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
2. Чиркин В.С. Теплофизические свойства материалов ядерной техники. М.: Атомиздат, 1967 — 474 с.
3. Шелудяк Ю.Е., Кашпоров Л.Я. и др. Теплофизические свойства компонентов горючих систем. М. 1992. — 184 с.
4. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М.: «Металлургия», 1975. — 368 с.

thermalinfo.ru

Теплопроводность нескольких различных видов сталей

Тут будут представлены сухие цифры для того, чтобы пользователь мог сразу найти нужные для себя показатели коэффициента данной величины для некоторых марок сталей:

• Коэффициент теплопроводности низкоуглеродистых сталей, которые применяются в производстве обычных труб, равен 54, 51, 47 (Вт/(м*гр. С) для 25, 125, 225 градусов по Цельсию соответственно.
• Средний коэффициент углеродистых сталей, который можно высчитать при комнатной температуре, находится в диапазоне от 50 до 90 Вт/(М*гр. С).
• Коэффициент теплопроводности для обычной стали, которая не содержит различных примесей, которые, в свою очередь, не могут никак повлиять на этот коэффициент, равен 64 Вт/(м*гр. С). Этот коэффициент несущественно изменяется при изменении термического воздействия, но точно не так сильно, как в случае с углеродистыми и легированными сталями.

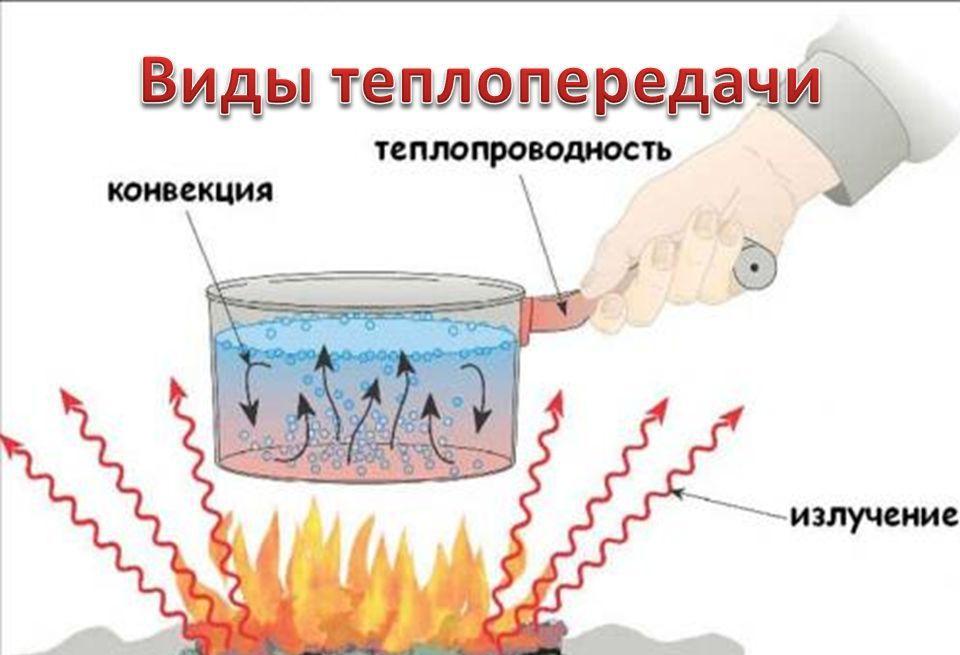

Способы передачи тепловой энергии

Рассматривая вопрос о том, что такое теплопроводность материалов, следует упомянуть о возможных способах передачи тепла. Тепловая энергия может передаваться между различными телами с помощью следующих процессов:

• проводимость — этот процесс идет без переноса материи;
• конвекция — перенос тепла непосредственно связан и с движением самой материи;
• излучение — передача тепла осуществляется за счет электромагнитного излучения, то есть с помощью фотонов.

Чтобы тепло было передано с помощью процессов проводимости или конвекции, необходим непосредственный контакт между различными телами с тем отличием, что в процессе проводимости не существует макроскопического движения материи, а в процессе конвекции это движение присутствует. Отметим, что микроскопическое движение имеет место во всех процессах теплопередачи.

Для обычных температур в несколько десятков градусов Цельсия можно сказать, что на долю конвекции и проводимости приходится основная часть передаваемого тепла, а количество энергии, переданной в процессе излучения, является незначительным. Однако излучение начинает играть главную роль в процессе теплопередачи при температурах в несколько сотен и тысяч Кельвин, поскольку количество энергии Q, передаваемой этим способом, растет пропорционально 4-й степени абсолютной температуры, то есть ∼ T4. Например, наше солнце теряет большую часть энергии именно за счет излучения.

Методы измерения

Для измерения теплопроводности металлов используют два метода: стационарный и нестационарный. Первый характеризуется достижением постоянной величины изменившейся температуры на контролируемой поверхности, а второй – при частичном изменении таковой.

Стационарное измерение проводится опытным путем, требует большого количества времени, а также применения исследуемого металла в виде заготовок правильной формы, с плоскими поверхностями. Образец располагают между нагретой и охлажденной поверхностью, а после прикосновения плоскостей, измеряют время, за которое заготовка может увеличить температуру прохладной опоры на один градус по Кельвину. Когда рассчитывают теплопроводность, обязательно учитывают размеры исследуемого образца.

Нестационарную методику исследований используют в редких случаях из-за того, что результат, зачастую, бывает необъективным. В наши дни никто, кроме ученых, не занимается измерением коэффициента, все используют, давно выведенные опытным путем, значения для различных материалов. Это обусловлено постоянством данного параметра при сохранении химического состава изделия.

Коэффициент теплопроводности металлов (Таблица)

Теплопроводность многих металлов следует соотношению k = 2,5·10-8σT, где Т обозначает температуру в °К, а σ — электропроводность в единицах (ом·см)-1. Это соотно­шение, которое лучше всего оправдывается для хороших проводников электричества и при высоких температурах, можно применять и для определения коэффициентов тепло­проводности.

Соотношение kpcp=const, где р обозначает плотность, а ср — удельную теплоем­кость при постоянном давлении, было предложено Стормом для того, чтобы объяснить температурные изменения этих величин для некоторых металлов и сплавов.

Таблица коэффициент теплопроводности металлов

Элементы с металлической электропроводностью (числа, набранные курсивом, относятся к жидкой фазе)

Металл	Коэффициент теплопроводности металлов при температура, °С
— 100	100	300	700
Алюминий	2,45	2,38	2,30	2,26	0,9
Бериллий	4,1	2,3	1,7	1,25	0,9
Ванадий	—	—	0,31	0,34	—
Висмут	0,11	0,08	0,07	0,11	0,15
Вольфрам	2,05	1,90	1,65	1,45	1,2
Гафний	—	—	0,22	0,21	—
Железо	0,94	0,76	0,69	0,55	0,34
Золото	3,3	3,1	3,1	—	—
Индий	—	0,25	—	—	—
Иридий	1,51	1,48	1,43	—	—
Кадмий	0,96	0,92	0,90	0,95	0,44 (400°)
Калий	—	0,99	—	0,42	0,34
Кальций	—	0,98	—	—	—
Кобальт	—	0,69	—	—	—
Литий	—	0,71	0,73	—	—
Магний	1,6	1,5	1,5	1,45	—
Медь	4,05	3,85	3,82	3,76	3,50
Молибден	1,4	1,43	—	—	1,04 (1000°)
Натрий	1,35	1,35	0,85	0,76	0,60
Никель	0,97	0,91	0,83	0,64	0,66
Ниобий	0,49	0,49	0,51	0,56	—
Олово	0,74	0,64	0,60	0,33	—
Палладий	0,69	0,67	0,74	—	—
Платина	0,68	0,69	0,72	0,76	0,84
Рений	—	0,71	—	—	—
Родий	1,54	1,52	1,47	—	—
Ртуть	0,33	0,09	0.1	0,115	—
Свинец	0,37	0,35	0,335	0,315	0,19
Серебро	4,22	4,18	4,17	3,62	—
Сурьма	0,23	0,18	0,17	0,17	0,21
Таллий	0,41	0,43	0,49	0,25 (400 0)
Тантал	0,54	0,54	—	—	—
Титан	—	—	0,16	0,15	—
Торий	—	0,41	0,39	0,40	0,45
Уран	—	0,24	0,26	0,31	0,40
Хром	—	0,86	0,85	0,80	0,63
Цинк	1,14	1,13	1,09	1,00	0,56
Цирконий	—	0,21	0,20	0,19	—

Таблица коэффициент теплопроводности полупроводники и изоляторы

Вещество	Коэффициент теплопроводности при температура, °С
— 100	100	500	700
Германий	1,05	0,63	—	—	—
Графит	—	0,5—4,0	0,5—3,0	0,4-1,7	0,4-0,9
Йод	—	0,004	—	—	—
Углерод	—	0,016	0,017	0,019	0,023
Селен	—	0,0024	—	—	—
Кремний	—	0,84	—	—	—
Сера	—	0,0029	0,0023	—	—
Теллур	—	0,015	—	—	—

infotables.ru

Физические свойства

В свободном виде — голубовато-белый металл с кубической объёмноцентрированной решёткой, a

= 0,28845 нм. Ниже температуры 38 °C является антиферромагнетиком, выше переходит в парамагнитное состояние (точка Нееля).

Хром имеет твёрдость по шкале Мооса 5, один из самых твёрдых чистых металлов (уступает только иридию, бериллию, вольфраму и урану). Очень чистый хром достаточно хорошо поддаётся механической обработке.

Изотопы

Основная статья: Изотопы хрома

Природный хром состоит из четырех стабильных изотопов (50Cr (изотопная распространённость 4,345 %), 52Cr (83.789 %), 53Cr (9.501 %), 54Cr (2.365 %)).

Коэффициенты теплопроводности алюминиевых, медных и никелевых сплавов

Во время проведения расчетов связанных с цветными металлами и сплавами проектировщики применяют справочные материалы, размещенные в специальных таблицах.

Таблица теплопроводности алюминиевых сплавов

В них представлены материалы о теплопроводности цветных металлов и сплавов, кроме этих данных указана информация о химическом составе сплавов. Исследования проводили при температурах от 0 до 600 °С.

По информации собранной в этих табличных материалах видно то, что к цветным металлам, обладающим высокой теплопроводностью сплавы на основе магния и никель. К металлам, у которых низкая теплопроводность относят нихром, инвар и некоторые другие.

У большинства металлов хорошая теплопроводность, у одних она больше, у других меньше. К металлам с хорошей теплопроводностью относят золото, медь и некоторые другие. К материалам с низкой теплопроводностью относят олово, алюминий и пр.

Таблица теплопроводности сплавов никеля

Высокая теплопроводность может быть и достоинством, и недостатком. Все зависит от сферы применения. К, примеру, высокая теплопроводность хороша для кухонной посуды. Материалы с низкой теплопроводностью применяют для создания неразъемных соединений металлических деталей. Существуют целые семейства сплавов, выполненных на основе олова.

Стальные радиаторы

Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они подразделяются на панельные и трубчатые.

В первом случае панель крепится на стене или на полу. Каждая часть представляет собой две сваренные пластины с циркулирующим между ними теплоносителем. Все элементы соединяются точечной сваркой. Такая конструкция существенно повышает теплоотдачу. Для увеличения этого показателя соединяют несколько панелей вместе, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу приравнивается к чугунному.

Во втором случае конструкция представляет собой нижние и верхние коллекторы, соединенные друг с другом вертикальными трубками. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора могут соединяться вместе несколько секций.

Оба типа представляют собой долговечные, с хорошей теплоотдачей отопительные приборы.

В дизайнерских целях трубчатые стальные радиаторы могут выпускаться в виде перегородок, лестничных перил, зеркальных рам.

Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.

Понятие теплопроводности на практике

Теплопроводность учитывается на этапе проектирования здания

При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно. Во время эксплуатации будут существенно экономиться денежные средства на отопление

Во время эксплуатации будут существенно экономиться денежные средства на отопление.

Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.

Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла. Зрительно это можно увидеть на фотографии в начале статьи

Зрительно это можно увидеть на фотографии в начале статьи.

Коэффициенты теплопроводности алюминиевых, медных и никелевых сплавов

Во время проведения расчетов связанных с цветными металлами и сплавами проектировщики применяют справочные материалы, размещенные в специальных таблицах.

Таблица теплопроводности алюминиевых сплавов

В них представлены материалы о теплопроводности цветных металлов и сплавов, кроме этих данных указана информация о химическом составе сплавов. Исследования проводили при температурах от 0 до 600 °С.

По информации собранной в этих табличных материалах видно то, что к цветным металлам, обладающим высокой теплопроводностью сплавы на основе магния и никель. К металлам, у которых низкая теплопроводность относят нихром, инвар и некоторые другие.

У большинства металлов хорошая теплопроводность, у одних она больше, у других меньше. К металлам с хорошей теплопроводностью относят золото, медь и некоторые другие. К материалам с низкой теплопроводностью относят олово, алюминий и пр.

Таблица теплопроводности сплавов никеля

Высокая теплопроводность может быть и достоинством, и недостатком. Все зависит от сферы применения. К, примеру, высокая теплопроводность хороша для кухонной посуды. Материалы с низкой теплопроводностью применяют для создания неразъемных соединений металлических деталей. Существуют целые семейства сплавов, выполненных на основе олова.

Влияние концентрации углерода

Концентрация углерода в стали влияет на величину теплопередачи:

1. Низкоуглеродистые стали имеют высокий показатель проводимости. Именно поэтому они используются при изготовлении труб, которые затем применяются при создании трубопровода системы отопления. Значение коэффициента варьирует в пределе от 54 до 47 Вт/(м* К).
2. Средним коэффициентом для распространенных углеродистых сталей является значение от 50 до 90 Вт/(м* К). Именно поэтому подобный материал используется при изготовлении деталей различных механизмов.
3. У металлов, которые не содержат различных примесей, коэффициент составляет 64 Вт/(м* К). Это значение несущественно изменяется при термическом воздействии.

Таким образом, рассматриваемый показатель у легированных сплавов может меняться в зависимости от температуры эксплуатации.

Какие показатели считаются нормой?

Коэффициент учитывается в различных сферах производства. Этот параметр нужно учитывать при изготовлении:

• утюгов;
• нагревательных приборов;
• холодильных камер;
• подшипников скольжения;
• оборудования для нагревания воды;
• отопительных приборов.

Изучая свойства различных материалов, специалисты составили таблицы с показателями теплопроводности для каждого из них. Их можно найти в специализированных справочниках.

Для стали

Справочники объединяют в себе расчетные данные для разных материалов:

• стали, которая используется при изготовлении режущего инструмента;
• сплавов для производства пружин;
• стали, насыщенной легирующими добавками;
• сплавов, стойких в образованию ржавчины;
• материалов, устойчивых к высокой температуре.

Сталь	Теплоемкость Дж (кг*°C)
Сталь 45	469
Сталь 40 Х	620
9Х2МФ	500
60Х2СМФ	660
Х12МФ	580
40Х13	452
15ХМ	486

Данные в таблицы собирались для стали, которая подвергалась термической обработке при температуре от -263°C до +1200°C.

Термообработка (Фото: Instagram / energomashvologda)

Для меди, никеля, алюминия и их сплавов

Показатель для металлов и сплавов будет отличаться для цветных и черных металлов. У железа и цветных металлов разная структура, температура плавления, строение кристаллической решетки.

В таблицах можно найти информацию о химическом составе меди, никеля, алюминия. Особенности:

• самая высокая теплопроводность у никеля, магния, меди и сплавов на их основе.
• самая низкая теплопроводность у инвара, нихрома, алюминия, олова.

Теплопроводность латуни и бронзы

В таблице приведены значения теплопроводности латуни, бронзы, а также медно-никелевых сплавов (константана, копели, манганина и др.) в зависимости от температуры — в интервале от 4 до 1273 К.

Теплопроводность латуни, бронзы и других сплавов на основе меди при нагревании увеличивается. По данным таблицы, наибольшей теплопроводностью из рассмотренных сплавов при комнатной температуре обладает латунь Л96. Ее теплопроводность при температуре 300 К (27°С) равна 244 Вт/(м·град).

Также к медным сплавам с высокой теплопроводностью можно отнести: латунь ЛС59-1, томпак Л96 и Л90, томпак оловянистый ЛТО90-1, томпак прокатный РТ-90. Кроме того, теплопроводность латуни в основном выше теплопроводности бронзы. Следует отметить, что к бронзам с высокой теплопроводностью относятся: фосфористая, хромистая и бериллиевая бронзы, а также бронза БрА5.

Медным сплавом с наименьшей теплопроводностью является марганцовистая бронза — ее коэффициент теплопроводности при температуре 27°С равен 9,6 Вт/(м·град).

Теплопроводность медных сплавов всегда ниже теплопроводности чистой меди при прочих равных условиях. Кроме того, теплопроводность медно-никелевых сплавов имеет особенно низкое значение. Самым теплопроводным из них при комнатной температуре является мельхиор МНЖМц 30-0,8-1 с теплопроводностью 30 Вт/(м·град).

Таблица теплопроводности латуни, бронзы и медно-никелевых сплавов

Сплав	Температура, К	Теплопроводность, Вт/(м·град)
Медно-никелевые сплавы
Бериллиевая медь	300	111
Константан зарубежного производства	4…10…20…40…80…300	0,8…3,5…8,8…13…18…23
Константан МНМц40-1,5	273…473…573…673	21…26…31…37
Копель МНМц43-0,5	473…1273	25…58
Манганин зарубежного производства	4…10…40…80…150…300	0,5…2…7…13…16…22
Манганин МНМц 3-12	273…573	22…36
Мельхиор МНЖМц 30-0,8-1	300	30
Нейзильбер	300…400…500…600…700	23…31…39…45…49
Латунь
Автоматная латунь UNS C36000	300	115
Л62	300…600…900	110…160…200
Л68 латунь деформированная	80…150…300…900	71…84…110…120
Л80 полутомпак	300…600…900	110…120…140
Л90	273…373…473…573…673…773…873	114…126…142…157…175…188…203
Л96 томпак волоченый	300…400…500…600…700…800	244…245…246…250…255…260
ЛАН59-3-2 латунь алюминиево-никелевая	300…600…900	84…120…150
ЛМЦ58-2 латунь марганцовистая	300…600…900	70…100…120
ЛО62-1 оловянистая	300	99
ЛО70-1 оловянистая	300…600	92…140
ЛС59-1 латунь отожженая	4…10…20…40…80…300	3,4…10…19…34…54…120
ЛС59-1В латунь свинцовистая	300…600…900	110…140…180
ЛТО90-1 томпак оловянистый	300…400…500…600…700…800…900	124…141…157…174…194…209…222
Бронза
БрА5	300…400…500…600…700…800…900	105…114…124…133…141…148…153
БрА7	300…400…500…600…700…800…900	97…105…114…122…129…135…141
БрАЖМЦ10-3-1,5	300…600…800	59…77…84
БрАЖН10-4-4	300…400…500	75…87…97
БрАЖН11-6-6	300…400…500…600…700…800	64…71…77…82…87…94
БрБ2, отожженая при 573К	4…10…20…40…80	2,3…5…11…21…37
БрКд	293	340
БрКМЦ3-1	300…400…500…600…700	42…50…55…54…54
БрМЦ-5	300…400…500…600…700	94…103…112…122…127
БрМЦС8-20	300…400…500…600…700…800…900	32…37…43…46…49…51…53
БрО10	300…400…500	48…52…56
БрОС10-10	300…400…600…800	45…51…61…67
БрОС5-25	300…400…500…600…700…800…900	58…64…71…77…80…83…85
БрОФ10-1	300…400…500…600…700…800…900	34…38…43…46…49…51…52
БрОЦ10-2	300…400…500…600…700…800…900	55…56…63…68…72…75…77
БрОЦ4-3	300…400…500…600…700…800…900	84…93…101…108…114…120…124
БрОЦ6-6-3	300…400…500…600…700…800…900	64…71…77…82…87…91…93
БрОЦ8-4	300…400…500…600…700…800…900	68…77…83…88…93…96…100
Бронза алюминиевая	300	56
Бронза бериллиевая состаренная	20…80…150…300	18…65…110…170
Бронза марганцовистая	300	9,6
Бронза свинцовистая производственная	300	26
Бронза фосфористая 10%	300	50
Бронза фосфористая отожженая	20…80…150…300	6…20…77…190
Бронза хромистая UNS C18200	300	171

Примечание: Температура в таблице дана в градусах Кельвина!

Коэффициент теплопроводности нержавеющей стали

Теплопроводность нержавеющей стали относительно низкая по сравнению с другими сплавами. Материал широко используется в агрессивных средах и в качестве элементов для архитектурных конструкций. Нередко его применяют для фасадов сооружений, печей и конвейеров на производстве. Преимущество низкой теплопроводности в высокой энергоэффективности и стабильности.

Если коэффициент теплопроводности стали углеродистого типа составляет в пределах 45 Вт/(м·К), то коэффициент теплопроводности нержавеющей стали имеет всего около 15 Вт/(м·К). На способность сплава передавать тепло влияет его состав, а также окружающая температурная среда

Покупая нержавеющий металлопрокат, очень важно уделить надлежащее внимание этому критерию

Теплопроводность алюминия и стали

Если сравнивать теплопроводность алюминия и стали, то важно отталкиваться от условий их планируемой эксплуатации. Теплопроводность алюминия при типичной комнатной температуре равна около 236 Вт/(м·град)

Ввиду этого, материал часто используется для производства радиаторов и теплоотводов.

Плавление алюминия происходит при температуре 660 °С, важные свойства материала при этом значительно теряются. Показатели во многом зависят от физических параметров, например, плотности. Сегодня спросом пользуются сплавы алюминия с медью, кремнием и цинком.

По технологическим особенностям их разделяют на:

• Литейные;
• Деформируемые.

Теплопроводность чугуна и стали

Оба материала представляют собой сплав углерода и железа. Очень широко применяются и в промышленности, и в быту. Сталь отличается повышенной твёрдостью и прочностью, а чугун лёгкостью и более низкой температурой плавления. Сталь лучше поддается обработке за счёт меньшего содержания в собственном составе углерода (по сравнению с чугуном).

Теплопроводность чугуна и стали очень важна и данному показателю почти каждый покупатель уделяет большое внимание. Теплопроводность сплавов, в отличие от показателей теплоемкости, не может быть определена по правилу смешения

А установить влияние отдельных элементов на теплопроводность чугуна можно лишь приблизительно.

Необходима отвечающая высоким требованиям сталь?

Выбирайте материал с подходящими свойствами на нашем сайте и оставляйте заказ! В нашем ассортименте представлен материал самого разнообразного назначения!

Выводы

Когда стоит задача купить нержавейку и теплопроводность материала имеет серьёзное значение, важно уделить внимание и другим его характеристикам. Необходимо учесть состав сплава, температурную среду в месте эксплуатации и другие не менее важные составляющие. Помочь с выбором стали вам всегда готовы специалисты нашей компании, обеспечив личной консультацией

Помочь с выбором стали вам всегда готовы специалисты нашей компании, обеспечив личной консультацией.

Низкая теплопроводность нержавеющей стали может стать весомым, если не главным преимуществом материала

Планируя покупку, обращайте внимание на все указанные технические показатели. А на дополнительные вопросы вам всегда будут рады дать исчерпывающие ответы наши сотрудники

на украинском рынке металлопроката успешно работает и развивается с 2003 года. В ассортименте наших позиций для ваших нужд непременно найдётся подходящий по важным критериям вариант. Мы ценим выбор своих покупателей и осуществляем высокий контроль качества товара!

Источник

Как оптимизировать теплоотдачу стальной трубы?

В процессе проектирования перед специалистами встаёт вопрос, как уменьшить или увеличить теплоотдачу 1 м. стальной трубы. Для увеличения требуется изменить инфракрасное излучение в большую сторону. Делается это посредством краски. Красный цвет повышает теплоотдачу. Лучше, если краска матовая.

Другой подход – установить оребрение. Оно монтируется снаружи. Это позволит увеличить площадь теплоотдачи.

В каких же случаях требуется параметр уменьшить? Необходимость возникает при оптимизации участка трубопровода, расположенного вне жилой зоны. Тогда специалисты рекомендуют утеплить участок – изолировать его от внешней среды. Делается это посредством пенопласта, специальных оболочек, которые производятся из особого вспененного полиэтилена. Нередко используется и минеральная вата.

Необходимость расчетов

Для чего же необходимо проводить эти вычисления, есть ли от них хоть какая-то польза на практике? Разберемся подробнее.

Оценка эффективности термоизоляции

В разных климатических регионах России разный температурный режим, поэтому для каждого из них рассчитаны свои нормативные показатели сопротивления теплопередаче. Проводятся эти расчеты для всех элементов строения, контактирующих с внешней средой. Если сопротивление конструкции находится в пределах нормы, то за утепление можно не беспокоиться.

В случае, если термоизоляция конструкции не предусмотрена, то нужно сделать правильный выбор утеплительного материала с подходящими теплотехническими характеристиками.

Тепловые потери

Тепловые потери дома

Не менее важная задача – прогнозирование тепловых потерь, без которого невозможно правильно спланировать систему отопления и создать идеальную термоизоляцию. Такие вычисления могут понадобиться при выборе оптимальной модели котла, количества необходимых радиаторов и правильной их расстановки.

Такие расчеты в здании проводятся для всех ограждающих конструкций, взаимодействующих с холодными потоками воздуха, а затем суммируются для определения общей потери тепла. На основании полученной величины проектируется система отопления, которая должна полностью компенсировать эти потери. Если же потери тепла получаются слишком большими, они влекут за собой дополнительные финансовые затраты, а это не всем «по карману». При таком раскладе нужно задуматься об улучшении системы термоизоляции.

Отдельно нужно поговорить про окна, для них сопротивление теплопередаче определяются нормативными документами. Самостоятельно проводить расчеты не нужно. Существуют уже готовые таблицы, в которых внесены значения сопротивления для всех типов конструкций окон и балконных дверей.Тепловые потери окон рассчитываются исходя из площади, а также разницы температур по разные стороны конструкции.

Расчеты, приведенные выше, подходят для новичков, которые делают первые шаги в проектировании энергоэффективных домов. Если же за дело берется профессионал, то его расчеты более сложные, так как дополнительно учитывается множество поправочных коэффициентов – на инсоляцию, светопоглощение, отражение солнечного света, неоднородность конструкций расположение дома на участке и другие.
