Цанговый зажим. преимущества использования цанги зажимной

Гидропатрон

Гидропатрон — технология, альтернативная термопатрону. В гидропатроне зажим инструмента осуществляется за счет давления жидкости. Для зажима/разжима патрона достаточно повернуть винт в боковой поверхности. Инструмент может зажиматься как непосредственно в патрон, так и через переходную карандашную цангу (что позволяет использовать один патрон для большой номенклатуры инструмента). При этом усилие зажима намного выше, чем в цанговом патроне, а жидкость внутри одновременно способствует гашению вибраций.

Гидропатрон стоит существенно дороже цангового, но не требует специального устройства, как термопатрон, и более универсален.

Недостатками (по сравнению с термопатроном) являются: невысокое усилие зажима, невозможность использования с инструментом, имеющим weldon- и whistle notch-хвостовики, опасность поломки при зажиме вхолостую по ошибке.

В новых, усиленных моделях гидропатронов эти недостатки устранены. Однако гидропатроны по-прежнему не предусматривают возможности использования с балансировочной машиной. Кроме того, их нельзя использовать при высокоскоростной обработке без охлаждающей жидкости, так как жидкость внутри патрона может закипеть.

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
долгий период эксплуатации, равный десятилетиям;
широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
надежность и герметичность сборки;
простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
сравнительно невысокие расходы при покупке и установке;
превосходные эксплуатационные характеристики.

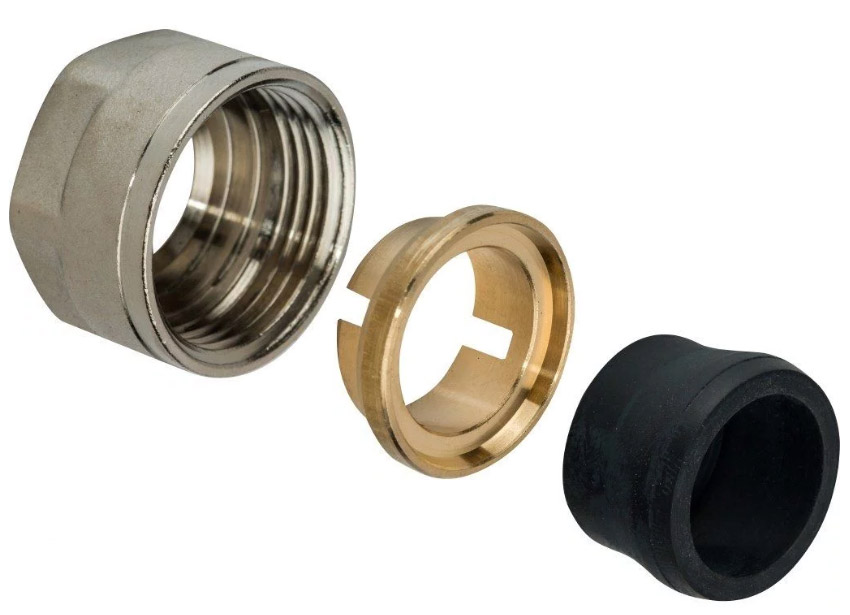

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Как сделать патрон для мини-дрели Видео

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

оценок, среднее:5,00 из 5)

Цанговые зажимы: их виды, особенности применения; советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках.

он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела.

О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

Рычажные;
Цанговые;
Сверлильные, они же быстрозажимные;
Клиновые и гидропатроны;
Трех- и четырехкулачковые;
Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

Подающая заготовку;
Цельная зажимная;
Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась.

Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.

Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками.

Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Цанговый патрон своими руками: комплектующие и порядок изготовления

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.

Самодельный цанговый патрон, выточенный на токарном станке

Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм.

Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра.

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
проволока из стали;
электрический паяльник;
флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина

Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло

Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло.

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом.

Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Самодельный зажим на основе цангового карандаша

Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон.

Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу.

При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Миниатюрный кулачковый патрон обеспечит жесткую фиксацию рабочих насадок

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов.

Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт.

Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима. Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента

Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента.

Разновидности компрессионного фитинга

Цанговые фитинги для пластичных трубопроводов имеют внутренний штуцер, с помощью которого пластичные стенки трубы придавливаются к прокладке посредством закручивания крепления.

Преимущества и минусы использования

Максимальное рабочее давление зависит от рабочей температуры и составляет от 5 до 10 бар. Полиамидные муфты характеризуются высокой устойчивостью к внешним механическим воздействиям, таким как ссадины, ссадины или удары, что продлевает срок службы и, таким образом, обеспечивает длительную эксплуатацию.

Хотя кислотные соединения не могут быть использованы, они устойчивы к таким соединениям, как. Бензин — щелочные — автомобиль и мазут. Мы предлагаем следующие виды витых соединений. Прямолинейный монтаж с наружной и внутренней резьбой и сквозным. Угловой подголовник с внешней и внутренней резьбой.

У соединений для медных труб нет внутренней втулки, на которую надевается труба. Кроме этого небольшого отличия, конструкция зажимного устройства полностью повторяется: тот же способ компрессии обжимными гайками и уплотнительное кольцо. Их применяют для фиксации твердых труб, но можно использовать и для мягких материалов. В последнем случае внутрь пластиковой трубы помещают опорную втулку, чтобы при закручивании гаек просвет трубы не деформировался.

Как и любой фитинг, цанговые соединения изготавливают из различных материалов. Наиболее распространены латунные и пластиковые соединения. Для медных труб чаще всего применяют медные цанговые фитинги. Мягкая медь под давлением имеет свойство притираться прижимными поверхностями.

Выдерживают рабочее давление в 25 бар и температуру 115°С. Но они подвержены воздействию коррозии, не рекомендуется применять их в трубопроводах с агрессивными средами.

Сделаны из прочного полиэтилена или полипропилена. Полиэтиленовые детали допускается использовать для труб из полипропилена тип 3 (PPRC), сшитого полиэтилена (РЕХ) и ПНД.

Полипропиленовые сделаны обычно из ударопрочного технополимера. Цанговый зажим сделан из нержавеющей стали. Нажимное кольцо цангового захвата и направляющие втулки сделаны из пластика. Таким фитингом можно соединять трубы из полиэтилена, полиуретана, полиамида, нейлона и других синтетических материалов. К данной категории относятся цанговые фитинги для пластиковых труб.

Чтобы усилить изделие, некоторые производители добавляют наружное металлическое кольцо над внутренней пластиковой резьбой.

Отдельно стоит рассмотреть способы соединения пневматических труб. Пневматическими называются системы, испытывающие давление сжатого воздуха. Для обеспечения герметичности соединений требуются детали с повышенной устойчивостью к давлению.

Фитинги для таких систем подразделяются на несколько видов. Они могут быть как цанговыми, так и нет.

Пневматические типа МВ монтируются в системы фильтрации воздуха. Изготавливаются из высокотехнологического пластика на основе ацетатного полимера. Изготовленные из такого материала фитинги выдерживают давление до 12 бар, рабочая температура от -10°С до +70°С. Их отличает повышенная степень жесткости и устойчивость к коррозии.
Пневматические фитинги могут изготавливаться из других материалов, таких, как тефлон, полиэтилен, полиамид, полиуретан. Применяют также медь, нержавеющие сплавы и сталь. А вот латунные соединения имеют ограниченное применения в условиях, исключающих воздействие агрессивных сред.
В качестве пневмофитингов применяются полиуретановые и полиамидные трубки, но они не относятся к категории компрессионных соединений.

Основные преимущества пневматических цанговых фитингов заключаются в возможности произвести быстрый монтаж и демонтаж системы. Все пневматические фитинги, выпускаемые на сегодняшний день, обладают повышенной устойчивостью к температурному режиму и повышенному давлению. Такой вид соединения остается надежным в течение длительного времени, сохраняя свои качества. Пневмофитинги довольно специфичны и разработаны для установки в конкретных системах подготовки, транспортировки и обработки. К недостаткам пневматических цанговых фитингов можно отнести тот факт, что их нельзя применять для управления основным потоком газа или воздуха, циркулирующего в системе. Для этих целей применяется другой вид пневмофитинга.

Области применения цанговых приспособлений

Преимущественно такие устройства находят место в качестве элемента оснастки токарных, сверлильных, карусельных и продольных станков. Это касается одной части установки, но что такое цанга в плане совместимости с обрабатывающим инструментом? Среди целевых средств для захвата можно выделить метчики, плашки, сверла и фрезы. Конкретная совместимость будет определяться типом хвостовика. К слову, не только в станках используются подобные системы крепления обрабатывающих деталей. Ручной электроинструмент также обеспечивается патронами с пружинными лепестками с накручивающейся гайкой, только меньшего формата.

Патрон токарный: назначение, виды и особенности выбора

Вернуться в список статей

Стремительное развитие металлообрабатывающего комплекса сложно представить без постоянного совершенствования станочного оборудования. Оно определяет скорость заточки деталей, соблюдение их геометрии, качество обработки поверхности.

Для прочной фиксации заготовки используется патрон для токарного станка, обеспечивающий необходимое зажимное усилие и точность центрирования. В этой статье рассмотрены основные вопросы, касающиеся выбора устройств:

В данной статье будут освещены следующие вопросы:

Патроны токарные устанавливаются на универсальных и специальных станках и используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Деталь не срывается, сохраняет правильное положение при работе, снижая риск поломки резца и обеспечивая высокую скорость изготовления изделия.

Патроны для токарных станков производятся из закаленной стали, реже – чугуна, и отличаются друг от друга конструкцией и назначением. В России разработано и утверждено восемь стандартов, описывающих требования к этим элементам. Например, согласно ГОСТ 1654-86, выделяется 4 класса точности: А (особо высокая), В (высокая), П (повышенная) и Н (нормальная).

Все используемые токарные патроны условно делятся на две группы: кулачковые и цанговые. Первые состоят из нескольких подвижных сегментов (кулачков), за счет которых и происходит фиксация детали.

Они применяются для большинства операций и отличаются друг от друга особенностями конструкции и назначением.

Патрон токарный также классифицируется по:

количеству кулачков (от двух до шести);
особенностям крепления (по внешней или внутренней поверхности);
специфике исполнения (цельные, сборные или накладные кулачки);
используемому приводу (ручной или механический).

Каждый вид устройства имеет свои преимущества, особенности использования и предназначен для определенных функций.

2-х кулачковый патрон для токарного станка используется для крепления сложных фасонных деталей, нецилиндрических и несимметричных заготовок. Их особенность заключается в способности фиксировать в губках необработанные поверхности, обеспечивая достаточное сцепление.

Все детали изделия производятся из стали, подвижные части подвергаются термообработке, что увеличивает их прочностные характеристики и износостойкость. Размеры стандартизированы: диаметр варьируется от 125 до 400 мм. К недостаткам устройств этого типа относят высокий риск нарушения центрирования из-за широкого зазора между направляющими.

Снижение временных затрат позволяет ускорить процесс, что особенно важно при большой загрузке, например, на серийных станках. Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах

Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах

а — трехкулачковый патрон; б — четырехкулачковый патрон

а — трехкулачковый патрон; б — четырехкулачковый патрон.

3-кулачковый патрон для токарного станка может быть спиральным и реечным. Спиральные конструкции появились одними из первых и применяются более 100 лет благодаря простоте и надежности.

К быстрому выходу из строя приводит использование непрочной улитки, попадание грязи и металлической стружки в зазоры.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра

цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
проволока из стали;
электрический паяльник;
флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина

Важно, чтобы витки пружины располагались как можно ближе друг к другу. Готовую пружину, не снимая с болванки, тщательно пропаивают.

На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку

Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку

Простейший цанговый может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.
