Способы удаления сломанных метчиков

Извлечение обломка плоскогубцами или пинцетом

Самый простой вариант, когда сверло ломается непосредственно у поверхности детали или даже над ней, и остаётся хотя бы небольшой торчащий кончик, за который можно ухватиться. В этом случае, извлечь обломок можно плоскогубцами.

«Удобнее всего ухватить кончик сверла не обычными плоскогубцами, а так называемыми длинногубцами или тонкогубцами. Их зажимная часть с насечками достаточно узкая, чтобы губки могли пройти между витками сверла и надёжно их зафиксировать».

Юрий Колчин, домашний мастер

Губки инструмента нужно завести в отверстие и ухватиться ими за винтовую канавку обломка. Затем необходимо выкрутить сверло движениями против часовой стрелки.

Если сверло очень тонкое, то же самое можно проделать с помощью пинцета. Лучше всего годятся для этой цели рифлёные пинцеты для электромонтажных работ.

Как выкрутить сломанный метчик из отверстия (самые простые способы)

Расскажем, какие существуют простые способы выкрутить сломанный метчик из отверстия. Если часть инструмента торчит снаружи, это вообще не проблема. В этом случае, чтобы достать метчик, достаточно зажать выступающую часть плоскогубцами и выкрутить сломанный инструмент.

Если же он полностью находится внутри отверстия, можно воспользоваться несколькими способами выкручивания.

Достаем сломанный кончик метчика

Инструментальная сталь устойчива к механике, но не к химии

Инструментальная сталь – весьма прочный инструмент. Это свойство придаётся инструмента с помощью закаливания, однако из-за этого он становится хрупким, — всегда приходится чем-то жертвовать. По этой причине высверлить его никак не получится – нужен другой метод.

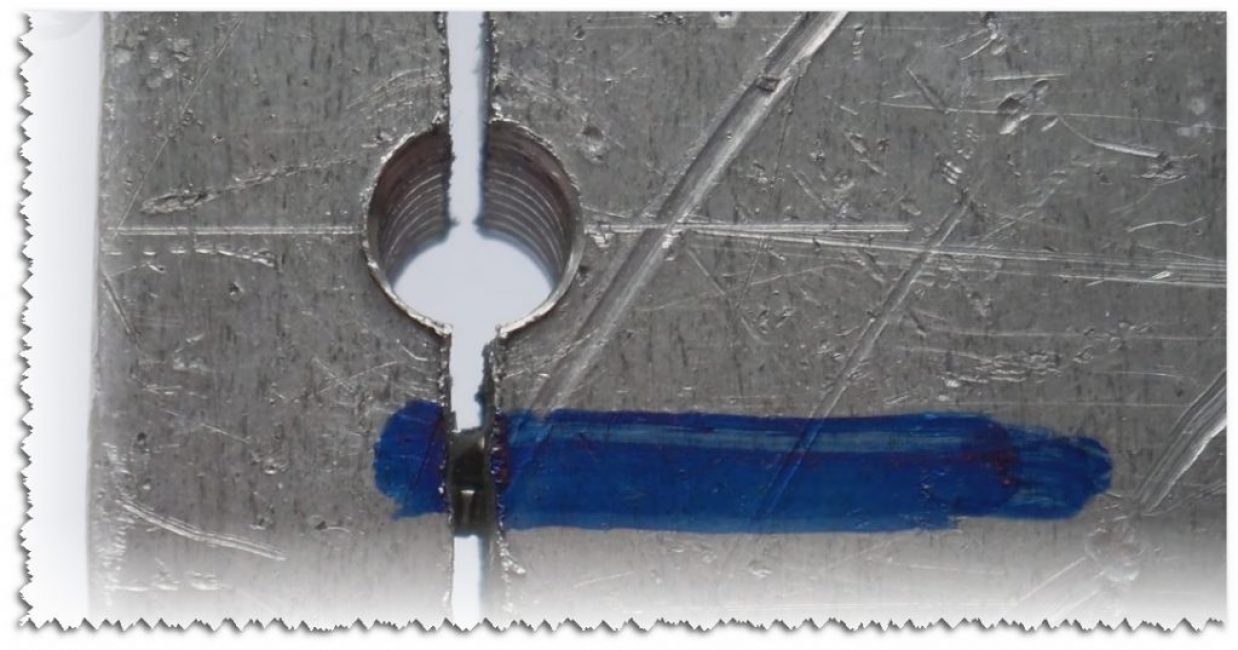

Метчик застрял внутри изделия

Данный способ подойдёт для всех тех, у кого случилась похожая история, – когда нарезалась резьба в ответственных небольших изделиях. Будем использовать технологию травления.

Шаг №1 – подготовка реактива

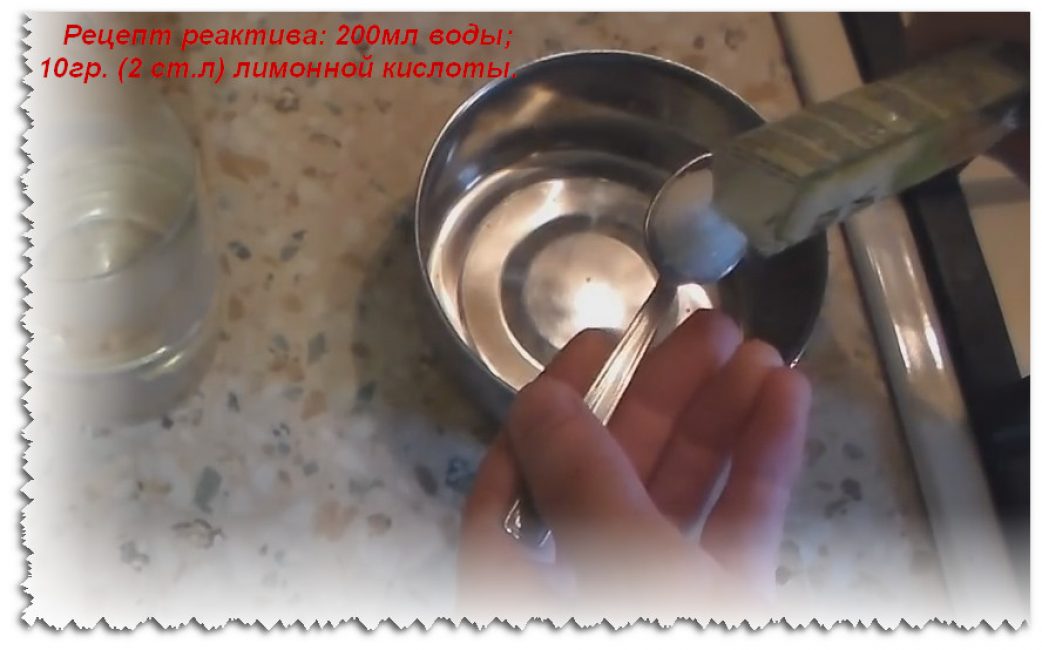

Состав реактива

Травить инструментальную сталь будем лимонной кислотой. В ёмкость из нержавейки, подходящей под размер заготовки, высыпаем 2 столовых ложки лимонной кислоты и добавляем стакан (200мл) водопроводной воды.

Шаг №2 – процесс травления

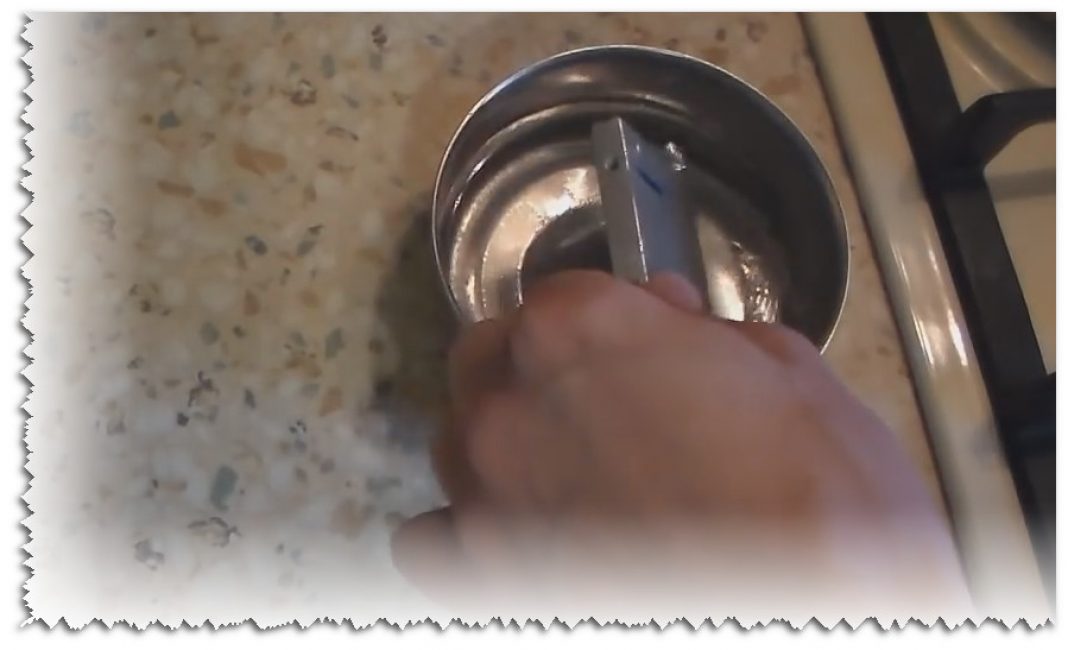

Помещаем в кастрюлю заготовку

В ёмкость с реактивом помещаем заготовку с застрявшим метчиком.

Довели до кипения и уменьшили огонь

Ставим на огонь. Температура будет выступать в роли катализатора, т.е. ускоряющим фактором для протекания химической реакции. Воду доводим до кипения и максимально уменьшаем огонь, который нужен лишь для поддержания температуры. Кипятить заготовку на всём протяжении травления не нужно, поскольку на результат и время это никак не отразится, а только будет быстрее выкипать вода.

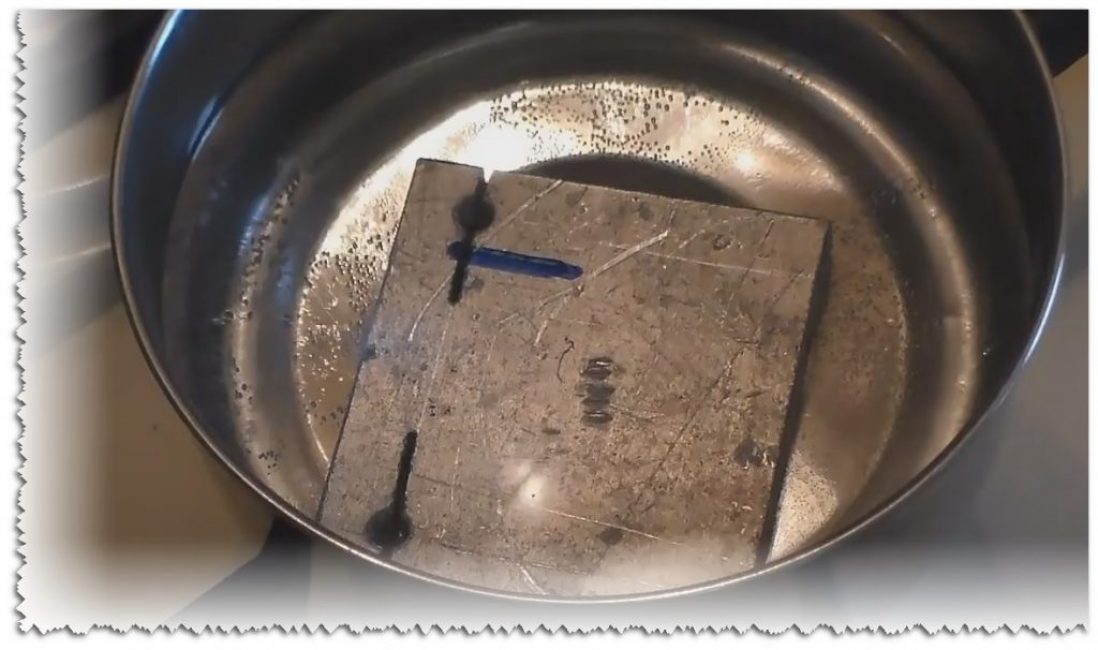

Через некоторое время можно будет заметить протекание химической реакции, — активное образование мелких пузырьков в области нахождения углеродистой стали.

Визуализация химического процесса

Процесс травления занимает достаточно много времени: около 4-5 часов. Поэтому периодически нужно проверять наличие воды в кастрюле. При необходимости доливаем воду, а также добавляем незначительное количество лимонной кислоты.

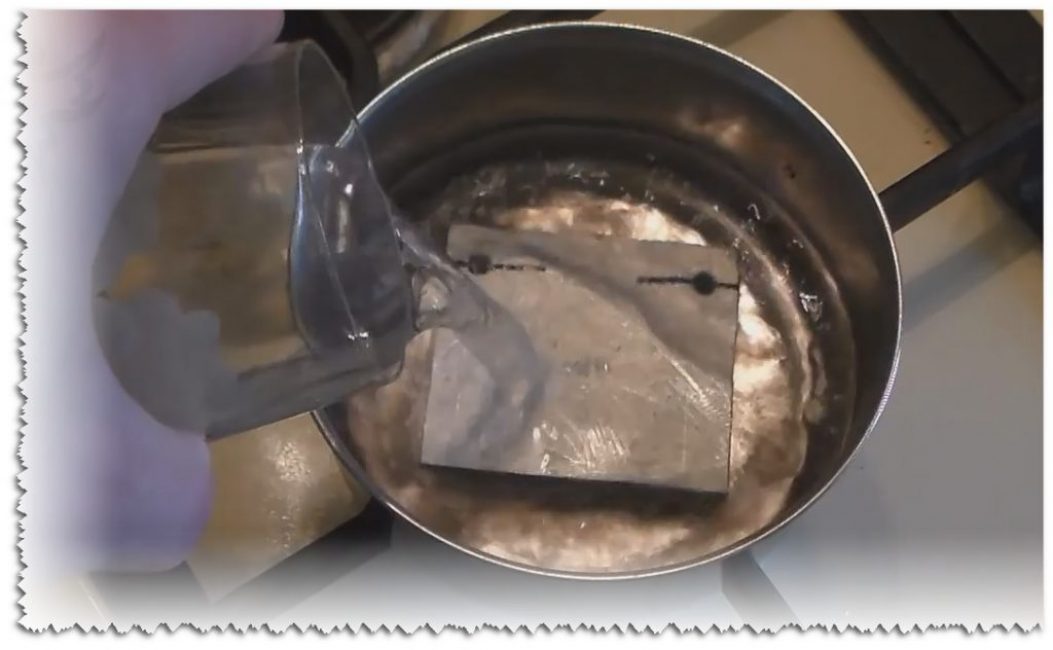

Добавляем реактив

Для уменьшения испарения воды рекомендуется кастрюлю закрывать крышкой.

Шаг №3 – удаление метчика

Металл разъедает кислотой

Уже через 3-4 часа можно будет визуально заметить разрушение метчика.

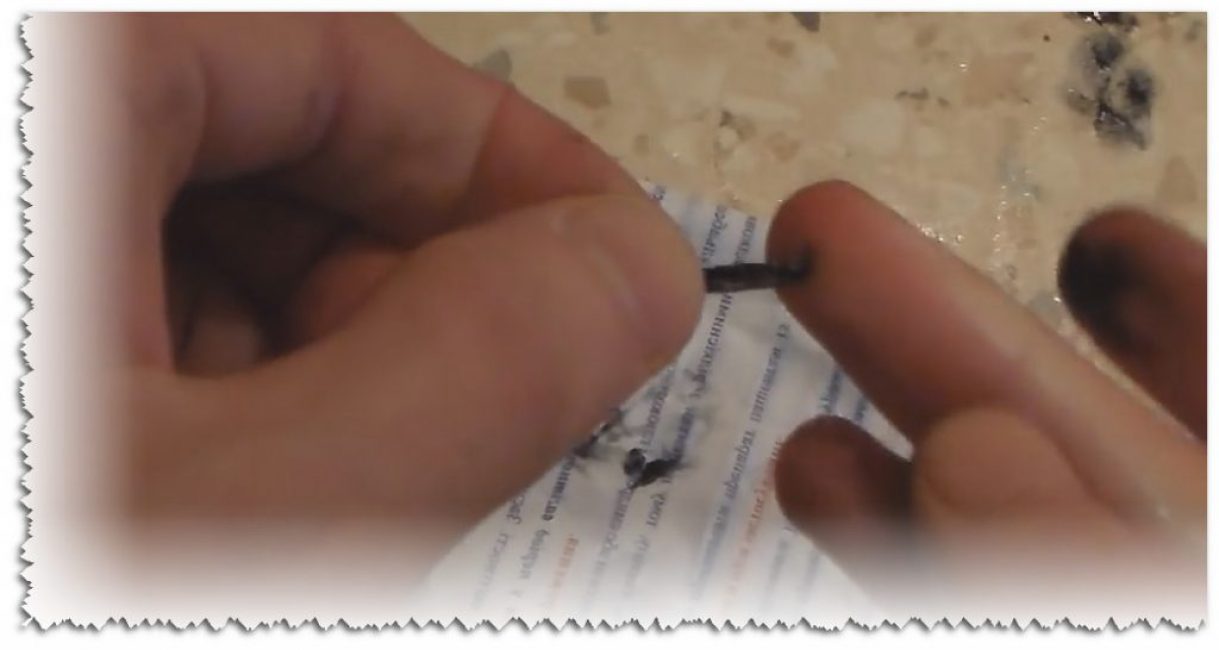

Метчик из заготовки успешно удалён

Полного растворения металла в кислоте ждать не нужды. Можно и нужно попытаться удалить его механическим способом – ударить с противоположной стороны заготовки.

Механическое разрушение обломка сверла

К сожалению, кислоту можно применять только при извлечении обломков из алюминиевых поверхностей. Если деталь сделана из другого металла, она будет точно так же уничтожена коррозией, как и сверло. Однако если металл достаточно прочен, можно разрушить обломок внутри отверстия не химическим, а механическим путём.

Сплавы, из которых делают свёрла, обычно легко ломаются и крошатся при приложении значительного физического усилия. Механическое разрушение застрявшего обломка можно выполнить так:

подобрать прочный металлический стержень, по диаметру совпадающий с диаметром отверстия;
вставить стержень в отверстие так, чтобы его конец упёрся в обломок сверла;
надеть перчатки и очки для защиты глаз от металлических крошек;
молотком несколько раз с силой ударить по противоположному концу стержня.

Смешные загадки с подвохом для детей 6-8 лет

Какие слова изнуряли Винни-Пуха?

Ответ: Длинные и труднопроизносимые.

Из какой посуды нельзя ничего поесть?

Ответ: Из пустой.

Сколько месяцев в году имеют 28 дней?

Ответ: Все 12, поскольку короче 28 дней не существует месяцев.

Куда идет ежик, переходя дорогу?

Ответ: На другою сторону улицы.

Под каким деревом сидит заяц, когда идет дождь?

Ответ: Под промокшим (мокрым).

На что похожа половина апельсина?

Ответ: На другую половину апельсина.

Когда черной кошке лучше всего пробраться в дом?

Ответ: Когда дверь в доме открыта.

На березе росло 90 яблок. Подул сильный ветер, и 5 яблок упали. Сколько осталось яблок на дереве?

Ответ: На березе яблоки не растут.

Чем кончаются день и ночь?

Ответ: Мягким знаком.

Маленький, серенький и на слона похож. Кто это?

Ответ: Слоненок.

Обработка дерева и металла

При поломке метчик удаляют из отверстия следующими способами: – если из отверстия торчит обломок метчика, то выступающую часть захватывают плоскогубцами или ручными тисочками и вывертывают обломок из отверстия; при отсутствии выступающей части в канавки метчика продевают концы согнутой вдвое проволоки и вывертывают метчик с ее помощью; – если небольшой обломок метчика не удается вывернуть с помощью проволоки, метчик разламывают на мелкие куски закаленным пробойником, напоминающим кернер, и куски извлекают из отверстия; – когда сломан метчик из быстрорежущей стали, деталь с обломком метчика нагревают в муфельной или нефтяной печи и дают ей остыть вместе с печью. При данном способе нагревают деталь в конце смены, т. е. перед выключением печи до следующего дня. Отожженный этим способом метчик высверливают; – если сломан метчик из углеродистой «тали, поступают следующим образом: деталь вместе с застрявшим обломком нагревают докрасна, затем медленно охлаждают ее и после окончательного охлаждения высверливают застрявшую часть метчика; – если деталь очень большая и ее нагрев связан с большими трудностями, применяют следующие способы: первый — с помощью специальной оправки, имеющей на торце три выступа (рожки), которыми она входит в канавки метчика

Перед удалением осколка метчика из детали в отверстие заливают керосин, чтобы облегчить удаление, после чего вставляют оправку и, осторожно раскачивая вращением воротка, вывертывают осколок. Для извлечения метчиков разных диаметров имеют набор вилок (рожков): второй — с помощью специального зенкера; третий — путем наплавки (наращивания) электродом хвостовика на обломок метчика, поломанного в детали из силумина

После охлаждения метчик свободно вывертывается из отверстия; – четвертый — с помощью ключа, надеваемого на квадратный конец специальной оправки, приваренной к поломанному метчику, путем травления (из алюминиевых деталей). В теле метчика высверливают отверстие, стараясь не повредить резьбу детали. Травят раствором азотной кислоты, который, хорошо растворяя сталь (материал метчика), незначительно действует на алюминиевый сплав (материал детали). В качестве катализатора применяют кусочки железной (вязальной) проволоки, которые опускают в раствор кислоты, налитой в отверстие метчика. Через каждые 5 — 10 мин использованную кислоту удаляют из отверстия метчика пипеткой, и отверстие вновь наполняют свежей кислотой. Процесс продолжают несколько часов до тех пор, пока металл метчика не будет окончательно разрушен. После этого остатки кислоты удаляют, а отверстие промывают.

Травление проводят также соляной кислотой с подогревом детали.

Безопасность труда. При нарезании резьбы метчиком на станке следует руководствоваться правилами безопасности труда при работе на сверлильных станках. При нарезании резьбы метчиками и плашками вручную в деталях с сильно выступающими острыми частями следят за тем, чтобы при повороте воротка не поранить руки. При использовании электро- и пневмоинструментов соблюдают соответствующие этим инструментам правила техники безопасности.

Что нельзя делать?

При депрессивном состоянии категорически запрещено делать следующие вещи:

Принимать спиртные напитки. Употребление алкоголя разрушает нейронные связи в головном мозге, притупляет работу нейромедиаторов. Вместо облегчения состояния он лишь усугубит симптомы болезни.
Самостоятельно подбирать лекарства. При выборе антидепрессантов учитывается множество факторов: возраст, вес, общий анамнез. Подбор неправильного средства может усугубить депрессию, а смесь неподходящих препаратов способна спровоцировать шоковое состояние, кому или летальный исход.
Сосредотачиваться на плохом. Негативное мышление – верный способ глубже погрузиться в депрессивное состояние. Чтобы справиться с болезнью, нужно научиться искать положительные стороны в вещах и событиях, которые окружают.
Мешать себе радоваться. Люди с перфекционизмом и заниженной самооценкой, страдающие депрессией, склонны корить себя за маленькие радости. Не стыдите себя за удовольствие – именно позитивные эмоции помогут победить болезнь.
Сдаваться апатии. Отсутствие желания что-то делать – норма во время депрессии. Занимайтесь работой, хобби, уходом за собой и домашними делами через силу, пока не почувствуете себя лучше.
Загонять себя. Отдых – важная часть лечения депрессии. Выделите побольше времени на сон, развлечения и занятия, доставляющие вам удовольствие. Если есть возможность, уйдите в отпуск на время лечения.
Переедать и недоедать. Нехватка питательных элементов может привести к обморокам и ухудшению состояния, а переедание способно вызвать ожирение, проблемы с холестерином и сердечно-сосудистой системой. Соблюдайте меру в питании.
Отказываться от общения. При депрессии не хочется общаться даже с самыми близкими людьми. Пересильте тягу к одиночеству и поговорите с кем-нибудь.
Несерьёзно воспринимать болезнь. Депрессия – не затяжной приступ плохого настроения. Это тяжёлая болезнь, которую недопустимо игнорировать. Депрессивное состояние не пройдёт само по себе – если хотите почувствовать себя лучше, приложите усилия.
Бояться обратиться к врачу. Люди склонны избегать психотерапевтов и психиатров, считая, что их посещают только шизофреники и психопаты. Не стоит переживать из-за подобных стереотипов, при плохом самочувствии – обязательно проконсультируйтесь со специалистом и следуйте схеме лечения.

Самостоятельная борьба с депрессией – сложное и не всегда эффективное занятие. Улучшить состояние помогут путешествия, спорт, хобби, отказ от вредных привычек, правильное питание и общение с близкими людьми. От тяжёлой депрессии невозможно избавиться в одиночку – здесь потребуется консультация специалиста: психолога, психотерапевта или психиатра. Также эффективны групповые занятия, психотерапия и антидепрессанты, подобранные лечащим врачом.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

https://youtube.com/watch?v=dC8kJmFPx-s

Растраты сбережений

Довольно часто люди попадают в замкнутый круг бережливости и высоких трат. События развиваются по одному сценарию. Человек начинает экономить. В его голове сидит заманчивая идея накопить нужную большую сумму на улучшение жилищных условий, отпуск, автомобиль или просто для создания подушки безопасности.

Человек усердно копит, откладывает каждую копейку. Однако жесткая экономия приводит к срыву. Мечта кажется довольно далекой, а соблазн порадовать себя парой безделушек давит очень и очень сильно. Естественно, несколькими небольшими покупками дело не ограничивается. Человек спускает всю отложенную сумму. После этого наступает «похмелье». Люди начинают корить себя за потраченные деньги, вновь затягивают пояса.

Экономим на отоплении: можно ли отключить батареи в нежилых комнатах

Фотографирование слайдов презентаций помогает запоминать изученное

Снижение производительности коллег: почему размер зарплаты нужно держать в тайне

Стоит исправить эту оплошность. Прежде всего нужно отказаться от самобичевания. Такие действия пользы точно не принесут. Дополнительное же нагнетание обстановки ничего хорошего не даст. Необходимо отказаться от тотальной жесткой экономии и иногда давать себе поблажки. При таком поведении удастся и на нужную вещь накопить, и избежать срывов с этапами самокритики.

Лёгкий способ №1: извлечение обломка с помощью электрода

Если под рукой имеется сварочный аппарат и тонкие электроды, для извлечения глубоко засевшего обломка сверла можно использовать эффект сварочного залипания.

Сварочное залипание – это явление прилипания электрода к металлу в процессе сварочных работ. Обычно оно доставляет сварщикам массу неприятностей, однако в данном случае может сослужить добрую службу.

Электроды начинают липнуть к металлу, когда их поверхность имеет повышенную влажность. Следовательно, чтобы получить нужный эффект, необходимо протереть электрод чуть влажной тряпочкой. Но поскольку в этом случае он может прилипнуть не только к обломку сверла, но и к стенкам отверстия, необходимо обмотать электрод изолентой почти на всю глубину отверстия. Свободным должен остаться только самый кончик.

Далее действовать нужно так:

погрузить электрод в отверстие так, чтобы его кончик упёрся в обломок сверла;
включить сварочный аппарат.

После того, как эффект залипания будет достигнут, аппарат выключают, и освобождают электрод из зажима. Теперь, потянув за него, можно извлечь сверло из детали.

Данный метод извлечения обломков является одним из самых лёгких, однако имеет недостаток. Если проделать работу неаккуратно и допустить прилипание электрода к стенкам отверстия, ситуацию можно только усугубить.

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

в форме клина;
изготовленные в виде стержня;
спиральной формы;
имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Выкручивание сломанного болта при помощи другого

Минус только в том, что для выполнения задачи требуется дрель, а она далеко не всегда есть под рукой, и придется потратить один новый метиз. Поэтому имеет смысл рассмотреть более легкие в реализации и универсальные в бытовом плане решения, а это отложить про запас, на тот случай, когда не будет другого выхода.

Керн и молоток

Подходящий выбор тогда, когда сорвало шляпку или если дефект обнаружился в самом начале резьбы, и под рукой нет отвертки. Посмотрите, наконечник приспособления для нанесения разметки острый и поэтому замечательно подходит для деформации среза. Несколько легких ударов, и вот поверхность уже перестала быть ровной, за нее уже можно зацепиться плоскогубцами и выдернуть застрявшее тело.

Вывинтить шпильку экстрактором

Итак, у вас залом болта, как выкрутить его, пользуясь данным устройством:

Залить место контакта смазкой или, если соединение застарело и прикипело, растворителем ржавчины.
Выполнить отверстие (того же диаметра, что и поврежденный крепеж), используя в качестве направляющей одну из идущих в комплекте трубок.
Вбить стержень до глубины заклинивания.
Извлечь элемент инструмента вместе с остатками тела, пользуясь гаечным ключом.

После этого нужно лишь положить изношенный метиз на твердую поверхность и несколько раз легонько ударить по нему, чтобы ослабить силу контакта и снять его с рабочей части инструмента.

Методика того, как открутить заломыш экстрактором, может несколько отличаться в зависимости от того, где именно крепеж угораздило обломаться:

Выше/ниже корпуса двигателя (или другого функционального узла) – необходимо установить направляющую, высверлить отверстие, забить в него стержень, достать поврежденный элемент.
Вровень с поверхностью – следует использовать еще и кернер, для центрирования; а когда наметите точку для расположения втулки, останется лишь повторить вышеназванные операции.

Высверлить тело

Дрель по металлу с набором насадок.
Отвертки с разными жалами.
Напильник трехгранный
Надежные плоскогубцы или, еще лучше, газовый ключ.
Метчик.
Несколько надфилей различных форм и размеров.

Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.

Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.
Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.
Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.
Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.

Должно получиться, но как вывернуть и снять, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.

Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.

Причины поломки сверл по металлу

Фотография №1: сломанное сверло

К поломке сверл приводят следующие причины.

Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.

Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.

Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.

Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.

Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Способы удаления шпильки с выступающей частью без резьбы

В случаях возможности захвата только за гладкую цилиндрическую часть обломка, то есть когда вся резьбовая часть обломлена, но есть возможность захвата за шпильку, используют следующие практические приёмы:

Для выкручивания используют любой, имеющийся в арсенале, слесарный инструмент удобный для надёжного зажатия шпильки и последующего вращения. Можно использовать трубный ключ, плоскогубцы, тески или струбцину.
При возможности доступа можно выпилить в торце обломанной детали паз, выкручивание можно произвести мощной отвёрткой. Данный способ можно применить при удалении детали малого сечения при малой вероятности прикипенния шпильки к телу основной детали.
С помощью сварки можно наварить гайку в качестве головки болта для вращения ключом, или пруток, образующий Т-образную рукоятку для вращения трубчатым рычагом.
Для выворачивания шпилек при наличии любой выступающей части (с резьбовой частью либо без резьбы) из детали существует специальный профессиональный инструмент-шпильковёрт с эксцентриковым принципом зажатия отворачиваемой крепёжной детали.

Рычажный трубный ключ

Как вытащить с помощью реактива?

Чаще всего при работе с метчиком в отверстии остается его кончик, сложный для удаления обычным способом. Такие элементы принято делать из инструментальной стали — закаленного материала, одновременно приобретающего хрупкость, усложняющую их рассверливание.

Пошагово этот процесс будет выглядеть так.

Приготовление раствора. Он создается из 10 г лимонной кислоты и 200 мл воды. Смешивать ингредиенты нужно в нержавеющей емкости, по размеру подходящей для размещения детали с застрявшим метчиком.
Травление. Заготовка с обломком погружается в раствор лимонной кислоты. Емкость помещается на плиту, под крышку, жидкость доводится до кипения — рост температуры среды станет катализатором химического процесса. Затем огонь уменьшается до минимальных значений, процедура занимает 4-5 часов, периодически уровень жидкости пополняется. Признаком начала реакции станет появление мелких пузырьков там, где застрял инструмент.
Извлечение. По мере протекания химических процессов металл будет растворяться, уменьшаясь в объемах. Через 4 часа застрявший инструмент можно достать вместе с заготовкой, остудить, а потом извлечь механическим способом, ударив молотком с обратной стороны по детали.

Весь процесс, от начала приготовления раствора до решения проблемы, занимает около 5 часов. В алюминиевых деталях травление производится азотной кислотой, высверливая отверстие для ее залива внутрь. Катализатором будут выступать кусочки мелко нарезанной стальной проволоки. Отработанная кислота периодически удаляется пипеткой. Весь процесс занимает 5-6 часов.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия. Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта. Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки. Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки. Сначала проходимся сверлом меньшего диаметра.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние. Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря. Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Узел восстановлен.

Выводы

Целесообразно вытаскивать кусок сверла, засевшего в металле с помощью пружинной проволоки либо болта с приваренными спицами, если диаметр обломка 8 мм и более, а его кончик торчит наружу и за него можно уцепиться.
Фрагмент диаметром менее 8 мм, засевший в предмете небольшого размера (можно поместить в емкость), рекомендуется извлекать при помощи лимонной кислоты.
Достать обломок из алюминиевого изделия можно, используя электролит — азотную кислоту.
Высверлить кусок сверла можно, если заготовка, в которой он застрял, не имеет внутри сложного механизма и не представляет особой ценности.
