Устройство некоторых сварочных машин и установок

На чтение: 21 минРубрика: Инструменты и оборудование

Как сделать споттер

Чтобы сделать работающий споттер своими руками из сварочного аппарата вам понадобится работающий трансформатор. Поиск трансформатора— не такая уж сложная задача. Его можно достать из старого полуавтомата/инвертора или купить с рук на онлайн-досках объявлений. Лучший вариант — это найти трансформатор со сгоревшей вторичной обмоткой.

Перейдем к сути. Для начала нужно снять вторичную обмотку, если у трансформатора их две. Далее намотайте на первичную обмотку пару витков проволоки из меди и с помощью тестера определите, сколько вам нужно намотать витков для 1 Вольта. В нашем случае понадобится 1.5 витка или 3 витка на 2 Вольта соответственно. Тестером мы замеряли вольтаж и разделяли на кол-во витков.

Теперь из вторичной обмотки вам нужно сделать шину. Ее можно смотать от самого трансформатора. В нашем случае шина сечением 40мм2. Мы ее растянули с помощью гидравлического инструмента, чтобы получилась прямая ровная шина.

Применяемая нами шина будет иметь сечение 160мм2 после того, как сложить ее в 4 раза. При этом после намотки мы получим около 5-6 Вольт. Нам этого достаточно. Разрубите шину на четыре куска и соедините. Для соединения можно использовать матерчатую изоляционную ленту. На все у нас ушло около 6 рулонов изоляционной ленты. Саму изоляцию лучше делать в несколько слоев. Например, сначала изолента, затем малярный скотч, затем снова изолента.

Теперь шины нужно намотать на трансформатор. Это непростая задача, можете использовать подручные инструменты. Учтите, что сделать плотную обмотку не получится, но это не страшно.

На этом этапе вы, скорее всего, столкнетесь с проблемой нехватки мощности. Здесь теория не поможет. Нужно самому методом проб и ошибок искать решение этой проблемы. В нашем случае наилучшим решением стало подключение проводов на первичной обмотке в последовательности 1+8 и 4+5. Перед этим мы на подключение установили полуавтоматический выключатель на 16А, чтобы проводка не сгорела. Силовая часть споттера готова.

Сборка пускового устройства

Наш споттер будет работать в ручном режиме. Понадобится трансформатор 12В от старого лампового телевизора, реле 30А (можно взять у жигуля), диодный мост («таблетка»), контактор 220В и кнопка (ее можно взять с какого-нибудь оборудования).

Схему не прилагаем, но объясним принцип действия этого устройства. Трансформатор от телевизора управляет реле. Управление осуществляется с помощью кнопки, ее можно установить на рукоятку самого споттера. При нажатии кнопки замыкается контактор, который подключен к реле с помощью провода. Еще один провод от контактора пустите прямо на выключатель. Вот и все.

Соберите все компоненты воедино и установите на станину. Можно приступать к работе.

При подключении самодельного споттера постарайтесь избежать потерь тока

Это очень важно, поскольку сварка осуществляется методом сопротивления. Наша рекомендация проста: не используйте длинные кабели

Короткие подойдут намного лучше. Также выбирайте кабели с большим сечением. Не забывайте тщательно зачищать металл перед проведением работ.

Также учтите, что самодельный споттер из сварочного аппарата не будет таким же компактным, как заводские модели. Лучше всего использовать этот прибор стационарно, так его применение будет наиболее комфортным.

Наиболее распространенные способы

Прежде чем говорить о самых доступных для пользователя способах сваривать пластмассу, нужно определиться с областью применения этого способа крепежа в домашних условиях.

Как правило, это либо герметичное соединение пластиковых водопроводных труб, в том числе на участках, где вода курсирует под давлением, либо соединение листового пластика в различных целях — изготовление каких-то изделий, ремонт пластиковых канистр, баков, бамперов.

Далее будет сделан упор на методы и инструмент для ручной сварки пластика, поскольку машинные способы сваривания связаны со сложным и дорогим оборудованием. К ним относятся лазерная, инфракрасная, ультразвуковая сварка пластика, сваривание трением и некоторые другие способы. В то же время соединение с помощью прямого контакта с термоинструментом, с помощью раскаленного газа либо экструдера, технологически вполне доступно для домашнего мастера или выездного ремонтника.

Сварка без присадочного материала

Решающее значение при выборе режимов сварки имеет степень отверждения полимера. С увеличением степени отверждения ухудшается свариваемость.

При более интенсивном нагреве и большем давлении свариваемость материалов с повышенной степенью отверждения улучшается. Например, стеклопластики с повышенной степенью отверждения более стойки к термической деструкции. Чтобы достигнуть необходимой прочности соединения, их нужно прогревать длительное время.

С увеличением давления па соединяемые поверхности, вплоть до 65 кгс/см2, прочность сварного шва резко возрастает. Дальнейшее повышение давления мало сказывается на качестве сварки, что указывает на достижение полного контакта.

С повышением интенсивности нагрева возрастает пластичность материала, поэтому можно достигнуть такой же прочности соединения и при более низком давлении. Пределом интенсификации нагрева является термическая деструкция, которая приводит к снижению прочности сварного соединения.

Для сварки изделий из стеклотекстодитов, полученных на основе модифицированных фенолоформальдегидных смол, оптимальная величина давления 40÷50 кгс/см2. Для изделий из стеклопластиков на основе полиэфирных и эпоксидных смол полный контакт достигается легче и максимальная прочность шва получается при меньшем давлении (25—30 кгс/см2).

При сварке изделий из отверждающихся смол с порошкообразным наполнителем (например, из пресс-порошка марки К-18-2) давление не должно превышать 25—30 кгс/см2, так как этот материал при повышенных температурах имеет низкую прочность при сжатии.

Конструкция

Такое название этот инструмент получил потому, что внешний вид по своей форме напоминает этот вид огнестрельного оружия. В роли условного ствола выступает несгораемый электрод, а на рукоятке имеется спусковой крючок.

Сварочный пистолет для пластика имеет достаточно простое устройство. В нем имеются электронагреватель и вентилятор, встроенные в единый корпус, обладающий компактностью. Рекомендуется выбирать пистолеты, оснащенные ручной регулировкой температуры, оснащенный оцифрованной шкалой. Это вносит большое удобство в осуществление сварочного процесса. Вырабатывается навык самостоятельного подбора необходимой температуры.

В простых моделях установлен несложный регулятор, имеющий поворотное устройство, а в более дорогих моделях имеется электронная регулировка, которая является менее надежной при эксплуатации. С источником питания пистолет соединяется с помощью кабеля.

Термопистолет для сварки пластика имеет в своем составе пластиковый стержень, вводимый в область сварочного процесса. При расплавлении стержня его металл заполняет зазор между соединяемыми изделиями. Его состав должен соответствовать материалу соединяемых деталей.

Раскаленный газ

Сварка пластика газом означает, что для размягчения материала используется направленный поток раскаленного воздуха либо промышленного газа — аргона, азота и других. В бытовых условиях обычно применяется воздух, а инструментом для его подачи служит строительный фен.

Температура подаваемого газа должна быть примерно на 80-100 ° выше, чем температура вязкотекучести, то есть размягчения до нужной кондиции свариваемого металла. В этих условиях также необходимо обеспечивать давление на соединяемые кромки пластика. Для этого может использоваться прижимной валик, которым ведут вдоль шва вслед за феном (требуется помощь другого человека), либо специальные фиксирующие насадки на фен.

Такая насадка позволяет сжимать поверхности во время сварки. Специально для обработки широкоформатных листов — баннеров, тентов, элементов крови — разработаны щелевые и формировочные насадки на типовой промышленный фен (тепловой пистолет).

В промышленности чаще применяется специальный газовый состав, обеспечивающий отсутствие окислов в сварном шве, которые ослабляют его структуру. В быту это некритично, так как нагрузка на пластмассовые детали обычно незначительна.

Нагрев газом налагает ограничение на толщину свариваемого материала — не более 2 мм. Оптимально — 1,5 мм.

Газовое сваривание пластика может быть как без применения присадочного материала, так и с присадкой. Роль присадки играют так называемые электроды — стержни из пластмассы различных марок (подбираются исходя из марки пластика), диаметром от 2 до 6 мм.

Называть их электродами не совсем корректно. Никакой ток по ним при газовой сварке не идет (почти все пластики — диэлектрики). Но название прижилось просто по аналогии со сваркой металла.

Использование присадки позволяет увеличить прочность шва и углубить сварной шов. Этот способ подходит для скрепления более толстых деталей. Возможна как ручная подача присадки с прикаткой валиком, так использование специального оборудования — экструдера, экструзионного пистолета.

Армирующая сетка

Также домашние мастера могут задействовать в своей работе такое приспособление, как армирующая сетка для пайки твёрдого пластика.

Она нужна для того, чтобы конечный результат получился более прочным и долговечным. Такую сетку располагают с внутренней стороны конструкций.

Потом с помощью паяльника или фена её нагревают и в таком состоянии вдавливают в пластик при помощи отвёртки. Сетка должна стать своеобразным каркасом, скрепляющим и упрочняющим деталь.

Излишки пластика, появившиеся в результате армирования, можно удалить с помощью шлифовальной машинки или обыкновенного ножа. При аккуратной работе с внешней стороны следов трещин и разломов не будет видно даже вблизи.

Пистолет (фен)

Наиболее подходящим инструментом для ремонта пластмассы является пистолет мощностью 1600 Вт (или выше). Температура воздушного потока в зависимости от модели пистолета находится в пределах 80-700 градусов по Цельсию.

Выпускаются два типа пистолетов:

с плавной регулировкой температуры;
с дискретной регулировкой температуры.

Плавная регулировка наиболее предпочтительна, так как такой пистолет является более универсальным.

Пистолеты хорошего качества комплектуются разнообразными насадками. Кроме того, они оснащены средством защиты от перегрева. Наиболее «продвинутые» модели оборудованы электронными регуляторами температуры.

Как починить: пошаговая инструкция

Определение проблемы

Чтобы применить правильные действия для починки клеевого пистолета, необходимо определить, в чём состоит проблема поломки. Как стало понятно из предыдущего текста, в зависимости от того, какие функции инструмента «шалят», применяется то или иное условие для эксплуатации.

При заедании каких-либо частей, особенно пускового надавливателя, стоит сразу прочистить внутреннее содержание инструмента и убедиться, что мусора внутри нет. Если не помогла прочистка, то детали могут быть бракованными и не совпадающими по стыкам, что приводит к невозможности выхода жидкого клея из пускового аппарата.

Если оборудование вовсе перестало нагреваться, значит, к нему поступает недостаточное количество электрического тока. Нужно проверить провода пистолета и внутреннее прикрепление всех частей друг к другу.

Совет

Нельзя перенагревать пистолет, если клей выходит из него в слишком большом объёме. При этом разборку деталей нужно осуществлять в охлаждённом виде.

Разборка и чистка

Разбор пистолета осуществить просто. Для этого понадобятся подручные средства в виде отвёртки, шуруповёрта, маленьких гаечек, которые помогут выкрутить мелкие детали.

Часто бывает так, что при разборке лопается пластиковая тяга от курка к захвату. Это может говорить о том, что разборные детали уже изношены либо разборка выполнялась неправильно.

Вытаскивается эта тяга и заменяется на цепочку из двух капроновых стяжек. На это место устанавливаются курок и возвратная пружина. После проверки работы новой тяги нужно, придерживая внутренности пистолета, проверить его работу.

При любых неисправностях следует вскрывать крышку пистолета и прочищать внутренний его корпус. Аккуратно продуть направляющую муфту, прочистить мягкой тряпочкой механизм продвижения клеевого стержня снаружи. Внутреннюю же часть этой детали хорошо продуть.

Метод холодной сварки

С развитием химической промышленности, холодная сварка для пластмассы получила наибольшую популярность не только среди профессионалов, но и у простых людей, производящих ремонтные работы изделий в домашних условиях. В принципе такое название больше соответствует научному термину, который обозначает вид соединения полимерных материалов. В общем, это технология склеивания пластических деталей, с помощью химически активных веществ.

В настоящее время производители выпускают необходимые компоненты для сварки трех видов:

Однокомпонентный состав внешним видом напоминает простой канцелярский клей. Универсальность этого состава позволяет сваривать практически любые полимерные материалы, с высоким качеством. Чаще всего однокомпонентный клей используется для сварки пластмассы в домашних условиях.
Двухкомпонентный клей состоит из эпоксидной смолы и отвердителя, которые поставляются потребителю в отдельных емкостях. Смешивание компонентов осуществляется в определенной пропорции, непосредственно перед выполнением работы.
Стержень с активным реагентом имеет наружную оболочку из отвердителя и внутреннюю, с наполнителем из эпоксидной смолы. Отрезав нужный кусок стержня, его необходимо тщательно размять пальцами, до образования однородной пластичной массы.

Все работы по подготовке клеевого состава необходимо выполнять строго по инструкции производителя.

Выбор сварочных прутков

Присадочный материал выбирается под тип свариваемого пластика. Он указывается в маркировке. Присадочные полипропиленовые стержни выпускаются разного сечения: треугольные, круглые. Если детали скрепляются под прямым углом, лучше выбирать треугольный стержень. Они различаются по цвету. Большим спросом пользуются черные и серые. Полиэтиленовые прутки для сварки пластика мягче, чем полипропиленовые, температура плавления ниже (от +160°C).

При выборе присадки необходимо обращать внимание на температуру плавления прутка или стержней. Допустимо использование незначительно отличающихся полимеров, если они сходны по режиму пластичности

Важно, чтобы присадочный материал хорошо входил в экструдер, подходил по диаметру загрузочного отверстия и выходного сопла. Для ручных экструдеров применяются прутки или стержни от 2 до 7 мм

Мощность при выборе электрического термопистолета

Важная величина — мощность устройства, которая колеблется в диапазоне 15–500 Вт. От неё зависит, как быстро нагреется пистолет и сколько граммов клея в минуту выдаст. Если пользоваться изредка, достаточно слабенькой модели до 40 Вт. Такую же мощность выбирают для очень мелких работ вроде канзаши или приклеивания стразов. Маленькие модели компактны, быстро нагреваются и имеют тоненькое сопло для крошечных капель. Тем, кто работает пистолетом много, лучше один раз потратиться на устройство мощностью 300–500 Вт, чтобы в дальнейшем не нервничать из-за низкой производительности и быстрой поломки. Кроме того, такие модели принимают любые стержни. Если универсальные прозрачные начинают плавиться при температуре 80 0 С и подходят к любому пистолету, то чёрные и жёлтые требуют минимум 150 0 С. Такие нагрузки миниатюрные приборы просто не осилят. Температура нагрева обязательно указывается на упаковке термопистолета.

Для точного приклеивания мелких элементов нужен термопистолет с тонким соплом

Хороший термопистолет выходит на рабочую температуру за 15–20 секунд и стабильно её поддерживает. Желательно, чтобы было несколько режимов работы. Тогда простым переключением регулятора можно переходить на низко- или высокотемпературные стержни.

Стоит поискать устройство со сменными соплами, чтобы регулировать диаметр капли. Как правило, их три:

Универсальное.
Сверхдлинное.
Широкий шлиц.

Существуют модели с питанием от сети со шнуром длиной 1,0–3,5 м. Удобны термопистолеты, которые работают от аккумулятора, но пока их цена гораздо выше сетевых.

Читать также: Чем удалить застывшую монтажную пену

Большой плюс клеевого пистолета — дешевизна и доступность расходных материалов. Стержни продаются практически в любом магазине инструментов, товаров для рукоделия и канцелярии. Они гораздо дешевле, чем хорошие клеи, а в прочности соединения нисколько им не уступают.

Функциональность споттеров серийных моделей

Споттеры, изготовленные в условиях производства, отличаются многофункциональностью. Среди полезных возможностей:

создают условия для использования ремонтных шайб;
поддерживают соединение с электродом из металла для последующего вытягивания;
сочетаются с графитными электродами: они полезны благодаря выполнению осадки железа (как нагрева, так и охлаждения);
лёгкость обслуживания и комфорт использования;
поддерживают два режима работы: длительный и кратковременный. При работе в постоянно активном режиме устанавливают углеродный тип электрода. Работа в непродолжительном режиме полезна для установки электрода из металла или ремонтных шайб. Длительность работы устанавливается тумблером на корпусе;
система охлаждения. Конструкция имеет встроенный термостат, который контролирует температуру споттера и выполняет экстренное отключение устройства в случае перегрева. При охлаждении конструкция снова включается.

Крепежные шайбы можно использовать на несколько раз, так как при сварке, они не плавятся

Что влияет на настройку аппарата

Изменение положения швов в пространстве и конфигурации стыков зависит от:

напряжения дуги и полярности тока;
скорости подачи проволоки, ее диаметра и марки;
толщины металла;
вида газа в баллоне и его расхода;
состояния отдельных частей прибора.

Рекомендуем к прочтению Как варить полуавтоматической сваркой

К комплектующим относятся:

блок управления;
встроенный источник питания;
подающий механизм для припоя;
горелка;
силовой кабель;
баллон с аргоном или углеродом.

Толщина металла

Немного о том, как правильно настроить сварочный полуавтомат в зависимости от параметров заготовок.

Тонкие листы соединяют внахлест, при этом в верхнем высверливают отверстия, через которые поступает припой.

При регулировке следует установить значения рабочего тока и напряжения, а также изменить скорость подачи проволоки на меньшую. Если дуга будет неустойчивой, нужно немного увеличить выбранные показатели.

Во избежание прожога металла электрод ведут без остановки. Варить лучше с середины материала, чтобы не залить расплавом остальные отверстия. Если шов не требует герметичности, заготовки соединяют отдельными точками, расположив их на дистанции 1-5 см.

Детали толщиной от 4 мм подвергаются снятию фасок. Это дает возможность формировать ровный и качественный шов. Работы рекомендуется проводить на улице.

Ниже приведена таблица главных параметров.

Толщина заготовки (мм)	Ток (А)	Напряжение (В)
1,0	70	17
1,5	95-110	18-19
2,0	110-150	19-21
2,5	130-150	21,5
1,0	100-110	18-19
2,0	125-180	19-22
3,0	150-180	20-22,5
4,0	180-270	18-22
2,0	140-180	20-22,5
3,0	170-250	21,5-24
4,0	200-300	22-28

Все значения относятся к начальным показателям. В процессе работы они корректируются.

Наличие газовой среды и ее состав

При сварке используют газы нескольких видов, чаще гелий, углекислый или аргон. Их применяют для увеличения прочности шва.

Выбор смеси зависит от требуемого качества работы и характеристик металла:

СО² хорошо предохраняет конструкционные металлы (полностью закрывает сварочную ванну, обеспечивает глубокий проплав), однако создает брызги, отчего шов получается грубым. Мастера не рекомендуют применять эту смесь для производства тонких работ.
Аргон с добавлением углекислого газа (Ar – 75%, СО² – 25%). Состав с таким сочетанием годится для соединения конструкций из тонких листов металла. Шов получается ровным, разбрызгивание минимальное.
Ar – 98% + СО² – 2%. Смесь используется при сварке нержавеющей стали.
Чистый аргон применяется для работы с алюминием и его сплавами.

Рекомендуем к прочтению Разница между полуавтоматическим и инверторным аппаратом для сварки

Режим сварки полуавтоматом с защитным газом требует правильной подготовки аппарата. Настраивать его нужно, ориентируясь на толщину и тип заготовок, регулируя расход защитной смеси.

Полярность и необходимое напряжение

Полярность существует 2 видов: прямая и обратная. Первый устанавливается перед соединением толстых заготовок. Электрод нужно подключить к минусу сварочного оборудования, детали – к плюсу. Металл будет расплавляться глубже, что позволит работать с алюминием, чугуном и другими сложными составами, а также использовать порошковую проволоку.

На образование и поддержание дуги оказывает влияние рабочее напряжение. Оно растет с увеличением диаметра сварочной проволоки и толщины металла. При низких настройках шов образуется узкий и непрочный, при высоких – уплощенный, с потеками и прожогами. Правильные регулировки можно определить опытным путем. Валик должен иметь выпуклую форму при устойчивой дуге без образования брызг. На некоторых полуавтоматах есть отдельная функция – индуктивность. Она используется при настройке формы шва.

Положение электрода и подача проволоки

На качество сварки влияют много факторов, в том числе положение горелки. Ее рекомендуется вести ровно, не слишком приближая к заготовке. Между кромками деталей остается интервал: при толщине металла 1 см и менее – до 1 мм, при больших размерах заготовки – 10% от их величины.

Проволока поступает по шлангу с катушки с помощью валиков или шестерен, при замене которых скорость ее подачи увеличивается или уменьшается. В некоторых аппаратах для настроек имеется специальная коробка передач. При быстром перемещении проволоки электрод не всегда успевает расплавиться, при медленном – припой сгорает без образования шва.

Рекомендуем к прочтению Инструкция по варке полуавтоматом

Как приобрести навыки сварки горячим воздухом

Особого умения и сноровки требует обработка твердого PVC, т.к. этот термопласт легко разлагается под действием высокой температуры, а при слишком низкой температуре соединения получаются непрочными. Самый простой способ приобрести некоторый опыт – сделать наплавку сварочного прутка на гладком отрезке плиты из твердого PVC или РЕ. Для этого лучше всего подойдет отрезок толщиной 3-4 мм. Его следует закрепить зажимами на жаропрочной подложке (например, подойдет картон Pertinax), которая, в свою очередь зажата в тиски горизонтально. Предполагаемая сварная зона и сварочный пруток должны быть чистыми. Для очистки не следует применять жидкости, растворяющие или деформирующие термопласты. Рекомендуется обработать поверхность и пруток протяжным шабером. Прежде всего, эта рекомендация касается РЕ и РР, которые долгое время хранились на складе, т.к. поверхность этих полиолефинов под воздействием окружающей среды, например – света, меняется. Сварочный пруток обрабатывается наждачным полотном (зерно 240).

Следующим важным шагом является обрезка прутка наискосок. Если не сделать этого, то между плитой и началом навариваемого прутка не будет плавного перехода.

После проверки температуры воздуха можно начинать сварку. Направление движения аппарата – слева направо.

Что это такое?

В основе устройства лежит принцип точечной или контактной сварки. Основа ее — подача электрического тока в одной или сразу нескольких точках соединяемых элементов.

Для описанного соединения используют два электрода, подающих ток при одновременном сжатии деталей.

Однако при ремонте, особенно сложных пространственных конструкций, к примеру кузова автомобиля, особенно элементов крыла, подобное возможно далеко не всегда.

Выходом стал сварочный споттер способный работать лишь с одной стороны свариваемых элементов.

Само название прибора произошло от английского spot — точка. В английском техническом словаре так называют все типы точечных сварочных аппаратов.

На постсоветском пространстве название закрепилось за оборудованием, которое применяют для рихтовки автомобилей.

Ошибки при сварке горячим воздухом

Особенно важным условием является равномерный предварительный подогрев основного и сварочного материалов. Если пруток будет разогрет сильно, а основной материал – слишком слабо, то невозможно будет производить сварку с необходимой силой нажима. Из-за этого соединение прутка и основного материал получится непрочным, и пруток можно будет легко удалить.

Вы так же не сможете добиться хорошего результата, если сварка будет производиться со слабым нажимом или при помощи недостаточно горячего воздуха. Слишком высокая температура или слишком низкая скорость сварки (слишком долгое воздействие высокой температуры на пластик) ведут к повреждению термопластов. Так, например, у PVC образуются потемневшие или обугленные участки.

Следует обратить внимание и на то, как Вы держите сварочный пруток. При веерной сварке его следует держать вертикально, перпендикулярно поверхности основного материала, т.к

только в этом случае нажим на зону сварки будет равномерным, а пруток не вытянется и не утончится. Если Вы будете держать пруток под наклоном, это приведет к замерзанию растягивающего и сжимающего усилия. Если подобный шов разогреть снова, как, например, в случае, когда необходимо наложить новый слой, то старый шов может разойтись. При сварке протяжкой также следует направлять пруток рукой.

Для проверки прочности охлажденный шов разогревается еще раз. Если шов выполнен правильно, то по всей его длине не должно быть никаких дефектов.

Если при сварке пруток держится или направляется неправильно, то существует опасность того, что материал будет слишком сильно растянут. Для PVC недопустимым считается растяжение материала, превышающее 20% от общей длины сварочного прутка. Чтобы проконтролировать, допускаются ли подобные ошибки, отметьте ручкой на сварочной проволоке отрезок длиной 1000 мм. Затем замерьте длину шва, созданного при помощи этого отрезка, она не должна составить больше 120 мм.

При сварке РЕ, РР и РММА допустимое растяжение составляет 10% от обще длины сварочного материала.

Подготовка свариваемых поверхностей

Чистка алюминия перед сваркой является залогом успешного соединения деталей. Для того, чтобы удалить окислы алюминия, можно пользоваться щетками из нержавеющей стали или растворителями и реактивами для травления.

Правила очистки металла:

Не пользоваться щеткой, которая использовалась для очистки каких-либо сталей, например нержавеющей или углеродистой.
Не следует сильно надавливать на щетку — при сильном надавливании окислы проникают в заготовку.
Очистка металлической щеткой из нержавеющей стали осуществляется только в одном направлении;
При использовании травящих жидкостей следует позаботиться об их удалении с поверхности заготовки перед сваркой с помощью ацетона или растворителя.

Зачистка алюминия перед сваркой

Применение порошковой проволоки.

Порошковая проволока производится из холоднокатаной полосы из стали волочильным методом и представляет собой наполненную шихтой свернутую металлическую ленту, которая позволяет значительно улучшить свойства сварочной дуги. Порошковые проволоки подразделяются по параметрам:

Защита – защищенные с помощью СО2 или без нее.
Диаметр сечения.
Применение – сварка/наплавка.
Состав шихты.
Марка стали.
Различные положения при сварке.

Во время работы порошковая проволока позволяет более быстро возбудить дугу, ее применение позволяет выполнять короткие швы или прихватки, что очень важно при монтажных работах. Порошковые проволоки, изготовленные для наплавки, отличаются наличием в шихте легирующих элементов, придающих наплавляемому слою особые свойства

Проволоки предназначены для сварки легированной и углеродистой стали и чугуна, и по составу заполняющего сердечник порошка разделяются на следующие виды:

Порошковые проволоки, изготовленные для наплавки, отличаются наличием в шихте легирующих элементов, придающих наплавляемому слою особые свойства. Проволоки предназначены для сварки легированной и углеродистой стали и чугуна, и по составу заполняющего сердечник порошка разделяются на следующие виды:

рутиловые;
карбонатно-флюоритные;
рутил-карбонатно-флюоритные.

Подбор сварочных прутков

Данные элементы играют роль электродов. Их применяют при пайке листового пластика, труб, полиэтиленовых предметов. Размер стержней бывает разным, как и их форма. Диаметр круглых прутков составляет 3-7 мм. Стержни с квадратным сечением отличаются большими размерами.

Сварочные прутки для пластика могут изготавливаться из самых разнообразных материалов.

Для соединения полимерных изделий применяют 2 типа расходного материала:

Полиэтиленовые стержни. Отличаются достаточно низкой температурой плавления. Применяются для сварки изделий из соответствующего материала с помощью фена.
Полипропиленовые прутки. Элементы не деформируются, не утрачивают рабочих качеств при длительном хранении. Изделия используются при сборке и ремонте конструкций из листового полипропилена. Электроды из этого материала применяются совместно с экструдерами, расплавляющими их до жидкого состояния.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий

Виды сварочных пистолетов

На чтение: 24 минРубрика: Сварка

Требования к паяльникам для пластика

Основной характеристикой инструмента служит его мощность. Чтобы иметь возможность ремонтировать любые повреждения, мощность должна быть от 100 ватт. При недостаточной мощности прибор не сможет расплавить толстую пластмассу. Для фенов мощность начинается с 1500 ватт.

Кроме мощности, важным параметром является скорость прогрева жала паяльника. Обычные электропаяльники, применяемые для электромонтажных работ, не годятся — их прогрев занимает насколько минут. Для работ по пластику время разогрева должно быть не больше 10 сек. Иначе вся работа превратится в ожидание разогрева.

Профессиональный паяльник для пластиковых труб

И еще одно требование относится к эргономике. Прибор должен удобно лежать в руке, не заслонять рабочую зону, позволять точно подводить жало к рабочей зоне и управлять им с большой точностью. Чрезмерный вес, быстро утомляя руку, не позволит работать долго и производительно

Сварка протяжкой

Прежде всего, следует вставить конец сварочного прутка в ведущее отверстие фильеры для скорой сварки так, чтобы он выглядывал из отверстия на 2 см. Затем следует разогреть горячим воздухом основной материал в том месте, с которого начнется сварка. Старайтесь при этом начать сварку прямо с края. Рассмотрите при ярком свете материал. PVC сначала поблескивает, потом появляются мелкие пузырьки, слегка меняющие цвет. РЕ и РР становятся матовыми. Это самый подходящий момент для начала сварки. Разогретый сварочный материал заостренным концом плотно прижимается к основному, фильера с равномерным нажатием ведется вдоль стыка основного материала.

При сварке PVC пруток следует придерживать рукой, при сварке РЕ и РР это делать не обязательно. Если пруток обрывается или же начинает вытекать сбоку из сварочной фильеры, то скорость сварки слишком низка. При слишком высокой скорости пруток и плиты разогреваются недостаточно, и, следовательно, соединение получается непрочным. Шов легко снимется после окончания сварки.

Если сварочный аппарат отрегулирован правильно и температура нагрева воздуха нормальная, то перед прутком и сбоку от него должен образоваться маленький наплыв пластика (сварочный кант). Образование этого наплыва обеспечивает прочность сварочного шва.

Для тренировки приварите по всей длине отрезка плиты сварочный пруток, затем, вплотную к нему, второй. Ведите пруток до внешнего края плиты, затем чисто обрежьте его по краю бокорезами или горячим ножом. Второй пруток с легким нажимом вплавляется в желоб, образованный первым наваренным прутком и поверхностью плиты. Таким же образом навариваются и остальные прутки.

Необходимые материалы для сборки

Сварочный трансформатор;
Питающий трансформатор;
Диодный мост, способный работать при напряжении не менее 5-8 В;
Набор диодов (12В);
Тиристор (молоток);
Переменное сопротивление, номинальное значение которого 100 Ом.

Самым труднодоступным элементом в данной схеме является сварочный трансформатор. При желании его можно изготовить самостоятельно. Для этого нужно приобрести или изготовить магнитопровод, площадь рабочего сечени которого будет более 350 кв. миллиметров.

Для этой цели подойдут:

Картон или бумага;
Лакоткань;
Пропитанная парафином ветошь.

Концы обмотки должны иметь достаточную длину, чтобы их было возможно соединить с клеммами, и с электрической цепью установки.

Способы горячей сварки и необходимое оборудование

Для соединения пластиковых элементов путем нагрева используются следующие инструменты:

ручные агрегаты, выдающие струю горячего воздуха;
экструдеры;
устройства для соединения листовых полимеров;
автоматические сварочные агрегаты.

Феном для сварки пластика соединяют любые термопласты.

Ручной фен или пистолет

Совместно с подобным оборудованием применяют расходный материал – пруток, который укладывают между соединяемыми элементами. После этого шов нагревают строительным феном. Устройство напоминает бытовое приспособление, используемое для сушки и укладки волос. Температура и мощность промышленного фена выше. Благодаря этому кромки свариваемых элементов расплавляются, образуется однородная масса. Затвердевая, она скрепляет детали.

Температура воздушной струи регулируется автоматически или вручную. В комплект входят насадки, помогающие соединять пластиковые элементы встык или внахлест. Конфигурация сопла выбирается в зависимости от типа пластика, толщины деталей, опыта работы сварщика.

Экструдер

Прибор похож на пистолет, на конце которого установлена насадка для фиксации присадочного прутка или трубки.

Экструдер – это машина для непрерывной переработки полимерного сырья.

Принцип действия основывается на:

нагревании расходного материала до полужидкой консистенции;
выведении массы в место соединения деталей;
затвердевании расплава с последующим формированием шва.

С помощью экструдера можно сваривать элементы любой толщины за один проход. Производительность устройства выше, чем у фена. Главный недостаток – невозможность сварки изделий из разных типов пластика. Это объясняется разницей в температурах плавления. Перед началом работы края деталей очищают от следов грязи и жира, способных ухудшить качество шва.

Рекомендуем к прочтению Как паять медные трубы самому

Контактная сварка

Оборудование выдает кратковременные тепловые импульсы, применяемые в сочетании с давлением. Устройства используются на производственных площадках, где выпускают сваренные полимерные листы.

Подготовка сварочного аппарата к работе

Как любой вид деятельности проведение сварочных работ предполагает соблюдение правил подготовки к процессу, это позволит обеспечить безопасность и качественность самого процесса.

Перед началом работы нужно подготовить сварочную поверхность для избежания появления пор. Для этого с поверхности нужно удалить пыль, мусор, грязь, влагу, масло, а также ржавчину размеров до 30 мм от края зазора.

Очистку поверхности можно провести металлической щеткой, стальной щеткой по металлу, ветошью, пескоструйным аппаратом, затем нужно обезжирить и протравить.

Также необходимо подготовить сварочный аппарат, для этого необходимо соблюсти следующие этапы подготовки:

Проверяем заземление аппарата. Любое варочное оборудование нужно проверить на наличие присоединения к заземляющему проводнику. Отсутствие или неисправность угрожает безопасности процесса сварки.
Проверяем напряжение сети. Многие аппараты чувствительны к скачкам напряжения и могут выходит из строя. Поэтому напряжение в сети должно быть стабильным.
Выбираем режим сварочного аппарата. Современные полуавтоматы имеют множество режимов сварки и ее регулировку. С помощью них можно подстроить сварку под свариваемый материал и характер сварки.
Перед началом работы нужно отрегулировать диаметр наконечника, он должен быть на несколько миллиметров больше чем размер проволоки.
Проверяем регулировку наконечника и подающего механизма. Если эти элементы расстроены и настроены неправильно это может привести к ошибкам в работе или к порче свариваемого материала.
Проверяем качество проволоки. Она должна быть ровная без заусенцев, вмятин и различного род царапин.

Технические паяльные фены

Паяльный фен относится к классу термических приборов, основным предназначением выступает спайка разных видов пластмассы. Процесс достаточно простой, пользователю всего-то надо выставить необходимый режим и направить поток горячего воздуха на соединяемые предметы. Под высокими температурами пластик расплавляется и прочно склеивается, после чего разъединить элементы будет достаточно трудно. На данный момент существует несколько подвидов подобных фенов, некоторые из них являются дополнительным аксессуарам к паяльным станциям. Нередко инструмент применяют в целях ремонта кузова автомобиля, отделочных работах, а также для пайки современных микроконтроллеров BGA типа, когда чип и подложка соединяются с точностью до каждого контакта силой поверхностного натяжения при равномерном нагреве. Функционал технических паяльных фенов практически всегда включает регулировку мощности потока воздуха и контроль температур в нескольких режимах.

Нагреватель пистолета клеевого.

С какой бы наивностью не встретила читателя тема о клеевом пистолете, повторяющимся описанием рекомендаций по его приобретению и его дальнейшей эксплуатации, всё же поделюсь своим усовершенствованием этого инструмента. Пистолет клеевой стал популярен в последнее время из-за своих широких возможностей, но почему-то некоторые характеристики многих моделей желают быть лучше.

Набор клеевых стержней диаметра от 3,4мм до 43мм с разным составом и с разной температурой плавления — это хорошо. Удобная зарядка стержня в термокамеру, удобная подача клея к склеиваемой поверхности, небольшой вес инструмента, наличие дополнительного выключателя, индикатора включения и съёмного шнура питания. Всё хорошо!. Но есть одна значимая деталь, указываемая в паспортных данных клеевого пистолета, применяемого в быту — величина питаемого напряжения и электрическая мощность нагревателя.

Как правило, в каждой модели пистолета для термоклея в качестве нагревательного элемента используется полупроводник, а точнее будет сказано — полупроводниковый резистор. Он же позистор(полупроводниковая керамика).

Опять же, чего тут искать и обсуждать? Просто, удобно! Но не надёжно. Почему? Повествую подробнее.

Большой популярностью пистолеты с термоклеем используются у дизайнеров, модельеров, декораторов, в теле-радио мастерских и даже в мастерских по ритуальным услугам. Термоклей они используют для точечного склеивания или склеивания небольших деталей. В быту клеевой пистолет используют не часто. Это так. Не каждый день мы что-то клеим. Но вот в некоторых случаях применение термоклея остаётся единственным вариантом, который бывает невыполнимым из-за отказа нагревательного элемента, который лопает от перегрева, а иногда и маленько разрывается.

В моей практике за пару месяцев было приобретено несколько клеевых пистолетов, причём, разных моделей. В техническом паспорте каждого было указано питаемое(подключаемое)напряжение и электрическая(тепловая) мощность, которая никак не соответствовала действительной. При указанных 40wt пистолет не мог переступить порог 8wt. При 65wt нагреватель не потреблял даже 20wt. Да. Клей плавился, но только на основе этиленвинилацетата.

Кто-то был доволен и этим, я же нет. Нужно было склеивать длинные изделия( плинтуса, багеты, уголки), которые покрывались термоклеем за 7-12 минут. Клей на одном конце уже застывал, когда на противоположный конец багета, к примеру, только наносился горячий клей. Мало того, несколько образцов клеевых пистолетов ‘показали в моих руках фейерверк’ от перегорания нагревателя как раз в те моменты, когда приклеивалась потолочная плитка, ведь профессиональный и классический клеевой пистолет разогреваются до максимальной температуры 220°С. Температуры плавления пенопласта и полистирола 240°С, винипласта 230°С-250°С. Нагреватель пистолета клеевого не справлялся со своим назначением.

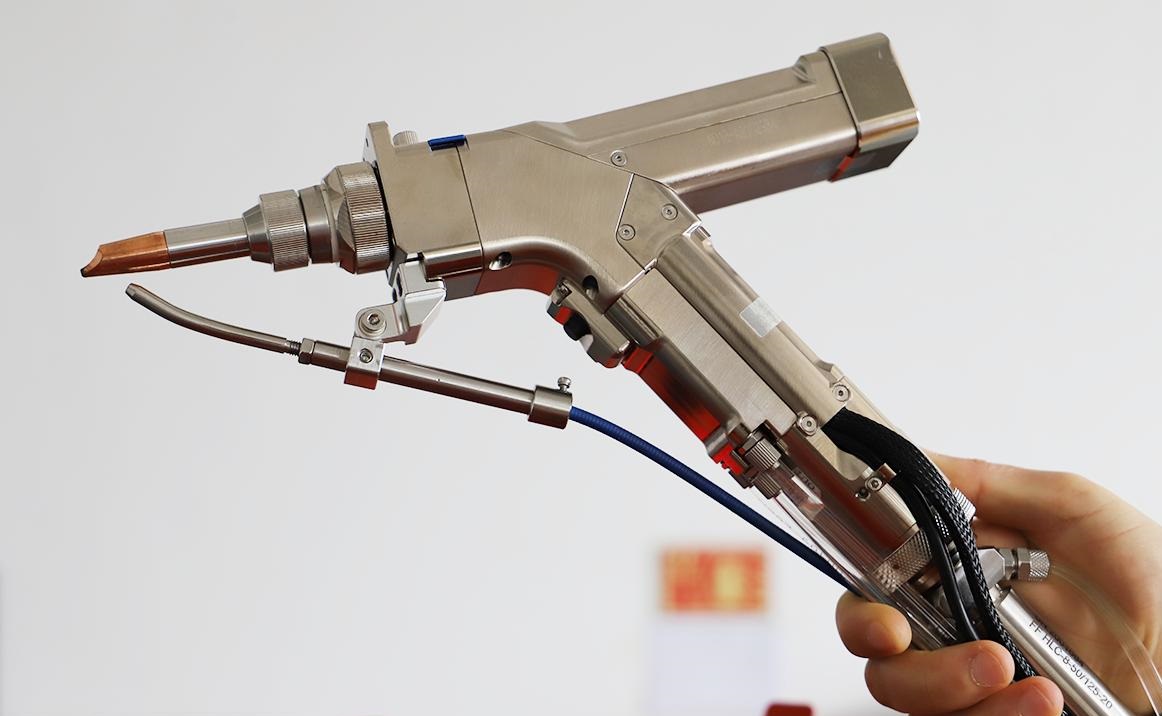

Виды пистолетов

Сварочный пистолет в своем составе может иметь только один электрод. Такой вид получил широкое распространение в мастерских, на небольших производствах и при личном использовании. Имеется устройство с расположенными рядом друг с другом двумя электродами. Детали располагают между ними. В этом случае отпадает необходимость подсоединения кабеля массы. При нажатии на спуск замыкается электрическая цепь, между электродами проходит ток. Выделение тепла приводит к расплавлению материала, помещенного между ними.

Для соединения пластиковых изделий пистолет можно уподобить мощному фену, в составе которого находится помимо нагревательного элемента нагнетатель горячего воздуха и сопло для подачи этого воздуха к месту сварки.

Разновидности пластика с характеристиками свариваемости

Метод соединения выбирают в соответствии с видом полимера и его характеристиками.

Высокой свариваемостью отличаются:

Полиэтилен. Изделия из такого пластика соединяют путем расплавления кромок, которые затем совмещаются под давлением, исключающим деформацию.
Полипропилен. Материал применяется при производстве труб, которые соединяют с помощью электропаяльника мощностью 1500 Вт. Путем повышения температуры в месте соединения намертво скрепляют 2 элемента. Свойства материала помогают получить шов, не пропускающий влагу.
Поливинилхлорид (ПВХ). Пластик не деформируется при нагреве. Сварное соединение получается прочным и однородным.

Полипропилен – синтетический термопластичный неполярный полимер. Средней или низкой свариваемостью обладают такие полимеры:

Полистирол. Полимер используется при изготовлении посуды, игрушек, бытовых предметов. Детали из этого полимера отличаются достаточно плохой свариваемостью, они требуют тщательной подготовки.
Полихлорвинил. Горячие методы при сопоставлении элементов из такого полимера применять не рекомендуется. Это объясняется возможностью деформации краев, ухудшающей качество шва. Более эффективными являются холодные способы.

Рекомендуем к прочтению Как паять полипропиленовые трубы

Два подхода

Сварка пластмасс может производиться различными способами. Но существует два основных подхода — температурный и холодный. Первый основан на воздействии на пластик сравнительно высокой температуры (в диапазоне 200-300 °C для разных видов пластиков).

Термическая сварка пластика может осуществляться:

потоком горячего газа (воздух, азот, аргон);
раскаленным контактным инструментом (паяльник, специальный аппарат для сварки пластика);
расплавленной присадкой;
трением;
ультразвуковыми волнами;
точечным нагревом лазерным, инфракрасным или другим световым излучением;
высокочастотным электрическим током.

Принцип холодной сварки иной. Он также делится на два принципиально разных подвида. Первый — это сваривание пластика частичным расплавлением с помощью химических растворителей.

Под воздействием определенных химикатов соединяемые края размягчаются, соединяются под давлением и под давлением же остывают. В силу сложности, а также того, что самые популярные полимеры полиэтилен и полипропилен этому способу не поддаются, в быту его применяют редко.

Второй подвид — это применение двухкомпонентного полимерного состава, по тому же принципу, что и у холодной сварки металла. Настоящим свариванием не является, но может обеспечить достаточно прочное, близкое к прочности соединяемых пластиковых поверхностей, соединение.

Механизм подачи проволоки для полуавтомата своими руками

Использование полуавтоматического сварочного аппарата позволяет упростить работу с металлами. Такая техника может с легкостью соединять различные сплавы. Изготовить сварочный полуавтомат своими руками можно из имеющегося инвертора, а самодельный агрегат будет отличаться универсальностью и функциональностью в использовании, позволив сэкономить на покупке промышленного оборудования.

Особенности конструкции

Особенностью конструкции полуавтоматического сварочного аппарата является постоянная подача в зону сварки расплавляемой проволоки, которая используется вместо металлических электродов. Подача проволоки осуществляется автоматически, с возможностью изменения скорости движения гибких электродов. Используемая сварочная проволока позволит обеспечить постоянный контакт соединяемых поверхностей, такой материал в сравнении со стандартными электродами имеет меньшее сопротивление, что улучшает качество соединения.

Полуавтоматическая сварка отличается универсальностью, что позволяет при помощи этой технологии сваривать различные по своим характеристикам металлы, в том числе нержавейку, цветные сплавы, алюминий и другие. Освоить правильную технику полуавтоматической сварки не составит труда.

Самодельные аппараты отличаются простотой в эксплуатации, поэтому их можно рекомендовать обычным домовладельцам.

В зависимости от своей разновидности полуавтоматы могут иметь дополнительное сопло для подачи газа, а соединение металлов осуществляется в защитной среде, что позволяет исключить в последующем образование коррозии в сварном шве.

Предлагаемые сегодня в магазинах инверторы для сварки отличаются универсальностью, а многие из них имеют реализованную функцию два в одном. При небольшой мощности и габаритах сварочный инвертор и полуавтомат два в одном может работать с тугоплавкими металлами и толстыми металлическими заготовками.

Преимущества и недостатки самодельного оборудования

Многие домовладельцы, которым часто приходится выполнять сварочные работы, решаются на изготовление такого оборудования самостоятельно. К преимуществам самодельных полуавтоматов из инвертора можно отнести следующее:

Простота и надежность техники.
Функциональность аппарата.
Высокая мощность позволяет сваривать тугоплавкие металлы.
Доступная стоимость используемых компонентов.
Полная безопасность работы с оборудованием.
Простота эксплуатации техники.

Из недостатков этой технологии и самого оборудования можно отметить высокую стоимость полуавтоматов, которые при сходных с инвертором характеристиках могут иметь цену в два-три раза выше. Неудивительно, что многие домовладельцы решаются на изготовление оборудования своими руками, что позволяет существенно сократить затраты, не потеряв при этом в качестве выполненного аппарата.

Изготовление своими руками

Проще всего выполнить самодельный полуавтомат из инвертора на основе мощного силового блока. Изготовить инвертор можно самостоятельно или использовать от имеющегося в распоряжении оборудования. Для полуавтомата следует использовать инверторы мощностью не меньше 150 ампер.

Существуют схемы переделки техники, позволяющие устанавливать мощность, которой будет хватать для осуществления полуавтоматической сварки. Устройство этого типа будет сложным в реализации, поэтому рекомендовать использовать маломощные силовые блоки можно лишь опытным радиолюбителям, которые могут изготовить по-настоящему сложную технику.

Изготовить качественное оборудование можно при наличии на руках пусковой схемы полуавтоматического сварочного инвертора. К характеристикам такого агрегата можно отнести следующее:

Первичный ток — 8- 12 А.
Напряжение питания — 220 или 380 вольт.
Напряжение холостого хода — 36−42 Вольта.
Ток сварки — 40−120 ампер.
Регулировка напряжения с шагом плюс-минус 20%.

Принцип работы термопистолета

Конструкция упоминаемого модуля довольно проста, и заключается в электронагревателе и вентиляторе встроенных в корпус.

Разработчики выпускают несколько образцов пистолетов-фенов для пластмассы, которые отличаются друг от друга мощностью производительных элементов.

Наиболее приемлемой в быту считается мощность, начиная от 1,6 кВт, и значительная температура разогрева детали.

Для ремонта квартиры или дома степень нагрева 80-700° C будет хорошим параметром, способным нагреть большинство общераспространенных полимеров.

Термический модуль для сварки должен снабжаться ручной регулировкой температуры, что поможет мастеру определять требуемую степень нагрева. Можно опираться на автоматический режим, но его использование не даст человеку необходимых навыков.

Недорогие фены имеют механическое устройство, напоминающее поворотный регулятор с нанесенными цифрами показателя температуры.

Дорогие образцы термопистолетов для сварки пластмассы снабжаются электронными сигнализаторами, которые более удобны в работе, однако уступают механическим в надежности.

Такие аппараты для сварки также оснащаются предохранителем от перегрева и несколькими насадками.

Пистолет Nоrdbеrg WР3 несколько отличается от других образцов термической обработки материалов. Многие модели дополнены пластиковым стержнем, который прикладывается к месту предполагаемого шва.

Расплавляясь, пруток заполняет линию соприкосновения деталей. Nоrdbеrg не использует обычные стержни, вместо них предусмотрены нержавеющие скобы, вплавляемые в материал. Это позволяет увеличить прочность соединения.

Паяльник для пайки пластика

Бампер предназначен для защиты корпуса от столкновений и принимает все удары и повреждения на себя. Традиционная «жестянка» правка металла, шпаклевка, покраска — для этой части корпуса не подходит. Для ремонта понадобится специальное оборудование.

Паяльник для пластика нагревает поврежденный участок до определенной температуры. Пластмассу можно нагреть до разной степени:

До температуры пластичности. Материал детали становится мягким и пластичным, его форму можно изменять руками. Применяется для ремонта впадин, выступов, коробления и других деформаций детали без нарушения ее целостности.
До температуры плавления. Кромки деталей оплавляются, их можно спаивать в единое целое. Используется в случаях разрыва пластика.
До температуры разрушения. Плавится не только кромка, но и большие участки материала бампера. Даже если удалось сформировать шов, он будет непрочным и недолговечным. Отремонтированное изделие не сможет выдерживать эксплуатационные нагрузки.

Пайка бампера

Паяльное оборудование снабжается системами контроля температуры нагрева.

Основные параметры

Чтобы правильно подобрать режимы полуавтоматической сварки нужно четко понимать, из чего состоят эти режимы. Далее мы перечислим основные параметры режимов сварки, зная которые вы сможете правильно выбрать настройки полуавтомата.

Диаметр и марка проволоки

Начнем с диаметра проволоки. Он может колебаться в пределах от 0.5 до 3 миллиметров. Обычно, диаметр проволоки подбирается исходя из толщины свариваемого металла. Но в любом случае у каждого диаметра есть свои характерные признаки. Например, при работе с проволокой малого диаметра мастера отмечают более устойчивое горение дуги и меньший коэффициент разбрызгивания металла. А при работе с проволокой большего диаметра всегда требуется увеличивать силу тока.

Не стоит забывать и о марке применяемой проволоки. А точнее, металле, из которого проволока изготовлена и какие вещества входят в ее состав. Например, для сварки низкоуглеродистой или низколегированной стали рекомендуется использовать проволоку с раскислителями, а в составе должен присутствовать марганец и кремний.

Но, справедливости ради, в среде защитного газа зачастую либо легированную, либо высоколегированную сталь. В таких случаях используют проволоку, изготовленную из того же металла, что и деталь, которую нужно сварить

Обратите внимание на выбор проволоки, ведь при неправильном выборе шов может получиться пористым и хрупким

Сила, полярность и род сварочного тока

Помимо выбора комплектующих нам также нужно настроить сам полуавтомат. В типичном полуавтомате даже самого низкого ценового сегмента вы сможете настроить силу, полярность и род сварочного тока. У каждого параметра также есть свои особенности. Например, если увеличить силу тока, то глубина провара увеличиться. Силу тока устанавливают, опираясь на диаметр электрода и особенности металла, с которым собираются работать.

Теперь о полярности и роде тока. Общепринято выполнять полуавтоматическую сварку в среде защитного газа, установив постоянный ток и обратную полярность. Переменный род тока или прямая полярность применяются очень редко, поскольку такие настройки не обеспечивают устойчивое горение дуги и способствуют ухудшению качества сварного соединения. Но есть исключение из правил. Так переменный ток показан при сварке алюминия, например.

Также многие новички забывают о таком параметре, как напряжение сварочной дуги. А вместе с тем именно напряжение дуги влияет на глубину провара металла и размер сварочного соединения. Не стоит устанавливать слишком большое напряжение, иначе металл начнем разбрызгиваться, в шве образуются поры, а газ не сможет в должной мере защитить сварочную зону. Чтобы правильно настроить напряжение дуги ориентируйтесь на силу сварочного тока.

Скорость подачи проволоки

Как вы знаете, в полуавтоматической сварке проволока подается с помощью специального механизма. Он работает очень точно, поэтому необходимо заранее установить оптимальную скорость подачи присадочной проволоки, чтобы она вовремя плавилась и способствовала формированию качественного шва. Настраивайте скорость с учетом силы тока. В идеале проволока должна подаваться так, чтобы дуга сохраняла свою устойчивость, а шов формировался постепенно.

Скорость сварки

Не менее важна и скорость сварки. От нее во многом зависят физические размеры шва. Скорость регулируется ГОСТами, но ее можно выбрать и по своему усмотрению, опираясь на особенности металла и его толщину. Учтите, что толстый металл нужно варить быстрее, а шов должен быть узким. Но не стоит слишком спешить, иначе электрод может просто выйти из зоны защитного газа и окислиться под воздействием кислорода. Ну а слишком медленная скорость способствует формированию непрочного пористого шва.

Наклон электрода

И последний важный параметр, а именно угол наклона электрода при сварке. Наиболее частая ошибка у новичков — держать электрод так, как физически удобно. Это грубейшее нарушение. Ведь угол наклона электрода напрямую влияет на то, какова будет глубина провара и насколько качественным получится шов в конечном итоге.

Существует два типа наклона: углом назад и углом вперед. У каждого положения есть свои достоинства и недостатки. При сварке углом вперед зона сварки видна хуже, зато лучше видны кромки. Также глубина провара меньше. А при сварке углом назад наоборот зона сварки видна намного лучше, но глубина провара увеличивается.

Мы рекомендуем варить углом вперед только тонкий металл, поскольку данное положение наиболее удачно. А вот углом назад можно варить металлы любой другой толщины.

Принцип работы паяльником

Перед началом работы поверхность необходимо очистить от загрязнений и тщательно обезжирить, кромки нужно зашкурить.

При использовании паяльника его наконечником следует расплавить кромки соединяемых деталей. Далее их нужно прижать друг к другу и зафиксировать до полного остывания. Лучше всего заранее сжать края вместе и обрабатывать их одновременно. После остывания формируется сварочный шов, соединяющий две заготовки в единое целое.

При работе феном поток нагретого воздуха направляют на поврежденную область, равномерно прогревая ее до достижения температуры пластичности. Теперь можно придавать размягченному пластику любые требуемые формы. Для сварки на фен надевают щелевую насадку, формирующую узкий плоский поток нагретого воздуха. Этим потоком действуют так же, как жалом паяльника.

Еще одна разновидность ремонта — скрепление скобами. В аппарат для пайки вставляют скобы, они разогреваются и вдавливаются в материал таким образом, чтобы соединить части бампера в единое целое, обеспечивая сварному шву дополнительную прочность.

При ремонте трещин их следует зачистить и углубить до глубины в полсантиметра до образования V-образного желобка. В концах трещины следует просверлить отверстия, чтобы предотвратить дальнейшее распространение. Далее паяльником соединяют края до полного исчезновения трещины.

Шов следует сначала пройти с внутренней стороны, второй проход выполняется с лицевой.

Если форму поверхности не удалось восстановить полностью, на проблемные участки наклеивают куски стеклоткани. После восстановления формы и целостности бампера его красят так же, как и металлические детали. На зашкуренную и обезжиренную поверхность наносят слой грунта, после его высыхания — два слоя краски. В качестве финишной отделки проводят полировку.

Контактная сварка нагревательным прибором

Самым простым видом сварки пластика в домашних условиях является непосредственный нагрев кромок изделия горячим инструментом. Технологический процесс сварки контактным способом считается наиболее простым и легко применимым в бытовых условиях, так как не требует использования сложного оборудования.

Выполнение сварки можно разделить на два основных этапа:

Оплавление кромок соединяемых деталей.
Плотное сжатие расплавленных поверхностей и выдержка до полного остывания.

Время между этими операциями должно быть минимальным, чтобы материал не успел остыть. В противном случае качество сварного шва будет недостаточным.

В домашних условиях, для проведения мелкого ремонта, часто пользуются простым паяльником, оборудованным специальными насадками.

Общая информация

Споттер — это сварочный аппарат, применяемый при кузовном ремонте. По своей сути споттер очень схож с точечной сваркой, однако внешне это два совершенно разных аппарата. У точечной сварки есть два металлических электрода, между которыми помещается листовой металл. В случае со споттером технология другая. Давайте рассмотрим ее подробнее.

У споттера есть два вывода: масса и провод с рабочим «пистолетом». Массу нужно присоединить к кузову авто (не забудьте заранее достать из машины аккумулятор). На конце «пистолета» есть специальный фиксатор, куда можно установить специальную насадку. При нажатии кнопки на рабочем «пистолете» начинается подача сварочного тока. В процессе место сварки начинает постепенно нагреваться. Сопротивление возрастает, и металл начинает плавиться в определенной зоне. При этом весь остальной кузов не перегревается. Происходит прихват металла, который затем можно вытянуть.

Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.

От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.

Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.

Как выбрать аппарат для точечной сварки

Не только цена и финансовые возможности решают, какой аппарат контактной сварки купить. Многое зависит от целей, сферы применения, а также технических эксплуатационных характеристик. Мы ознакомились с рекомендациями опытных мастеров, после чего обозначили первостепенные критерии – режим воздействия, максимально возможный сварочный ток, толщина металлов, способ управления, а также потребляемая мощность.

Режим воздействия

Современные модели работают по двум режимам воздействия на заготовки, детали:

Односторонний режим. Он присущ больше споттерам, что оснащены пистолетом со штангой, обратным молотком с электродом на торце. Для сварки нужно прихватиться этой деталью к поверхности, выполнять обратные удары, чтобы вытянуть металл. Этот метод целесообразный, если воздействие производится в труднодоступных местах, а также при взаимодействии с крупными изделиями.
Двусторонний режим. Этот способ уместен, если необходимо соединить металл внахлест. С такой задачей справятся клещи, обхватывающие участок с двух сторон. Удаленность точек будет зависеть от вылета консолей, обычно это 12-50 см. Подвижной бывает верхняя консоль, ее опускают путем прижима с одновременным разогревом.

Максимальный сварочный ток

Возможности оборудования напрямую зависят от границы сварочного тока. Например, если аппарат выдает 3000 А, общее сечение сможет соединить детали толщиной 3 мм. Если параметр повышен до 6000 А, в таком случае «сшивают» сталь 4-5 мм. Такие возможности демонстрируют бытовые модели, для промышленных целей созданы усиленное оборудование 10000-16000 А, что соответствует суммарной толщине 9 мм.

Толщина свариваемых металлов

Такой критерий также нельзя не учитывать при выборе сварочного оборудования. Если в инструкции указано, что клещи или споттер сцепит листы толщиной 3 мм, то работа с более широкими поверхностями будет некачественной. Обозначается параметр двумя способами – суммарный (например, 6 мм) или раздельный (3+3 мм). Промышленные версии способны одновременно скреплять 3 листа, тогда параметр будет 3+3+3 мм.

Способ управления

Бытовые задачи с легкостью решит упрощенная модель с ручным способом управления. Бюджетные товары не предусматривают настройки силы тока, действуя всегда на максимуме. С клещами оператору нужно будет самостоятельно сдавливать консоли, контролируя соприкосновение электродов.

Современные, промышленные конструкции оснащены синергичным микропроцессорным способом управления. Для этого предусмотрена цифровая панель, где мастер указывает тип соединения, толщину изделия. Умная система самостоятельно подбирает оптимальный режим, в нужное время подает и отключает ток. Остается только к ножному месту подносить электроды.

Мощность

Показатель мощности подбирается с учетом поверхностей, которые будут обрабатываться. Тугоплавкие металлы требуют устройство, на котором можно регулировать ток в большом диапазоне. Для обычного металла подойдет стандартный вариант точечной сварки. Параметр в пределах 5 кВт выдержит однофазное напряжение, все, что свыше требует дополнительных мер или сети 380 В.

Общая информация

Для начала давайте разберемся с терминами, которые постоянно путают многие новички. Итак, вы можете купить, пистолет для сварки (он же термопистолет) или фен. Какие между ними отличия?

Паяльник — это прибор, предназначенный только для пайки труб. В его конструкции предусмотрен металлический тэн, который нагревается и плавит стыки трубы. Затем трубы соединяются между собой.

Пистолет для сварки (или термопистолет) и фен — это один и тот же прибор. Правильнее называть такой аппарат просто сварочным феном. Поскольку принцип его работы идентичен бытовому фену, например.

Почему фен иногда называют пистолетом? Все просто. Раньше фены имели вытянутую не эргономичную форму. Производители учли этот момент и стали выпускать фены с удобной рукояткой. Отчего прибор стал похож на «пистолет». По этой причине многие мастера говорят «фен» и «пистолет», подразумевая один и тот же прибор.

Для вашего удобства в этой статье мы будем употреблять термин «пистолет», хоть он и ошибочный.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий
