Нивелир оптический

Применение геодезических умений при строительстве

Во время работ по вынесению планов в натуру следует знать, какова разница между высотами нескольких точках на участках поверхности и отметкой, выступающей в роли условного уровня. Нахождение разности высот называется геометрическим нивелированием и выполняется с помощью нивелира и специальных реек.

Ось нивелира имеет горизонтальное положение, из точки условного уровня имеются разницы высот показаний в зависимости от отметок на рейках. В процессе работы каждая точка располагается в ста метрах от точки размещения нивелира, уровень ее нужно мерить как минимум три раза, следует при этом принимать среднее арифметическое значение. Планы земельных участков строят на основе таких данных. Так, нивелир нужен с целью выяснения разницы высот в точках измерений.

Рейки и их описание

Под нивелирной рейкой понимается специальная планка, которая в точках для измерений высот устанавливается вертикально. Ее можно делать из дерева или металла (алюминия).

Такая рейка имеет длину около 3−4 метров, и чтобы ее удобно было транспортировать, можно складывать пополам посредством специального узла. Современные варианты подразумевают раздвижную телескопическую конструкцию.

На сторонах стандартной рейки часто имеется градуировка:

• с лицевой стороны разметка делается в метрической системе измерения;
• с обратной стороны — в дюймовой соответственно.

Перед началом работ рейку ставят на нижней металлической скобе в центр измерительной точки посредством специальной отметки.

С целью удобства для удержания инструментов на точке присутствуют специальные ручки. Если рейки качественные и сделаны на основе специального сплава железа и никеля, то на них есть пузырьковые уровни, чтобы можно было контролировать вертикальное размещение рейки.

Если работы находятся на начальном этапе исследований застройки, то нужно выполнить комплексное моделирование объекта в будущем во взаимодействии с окружающим ландшафтом и архитектурой.

Точки измерения фотографируют с переносом значений реальных масштабов как данные для разных компьютерных программ, благодаря чему объект можно смоделировать во взаимодействии с окружающим экстерьером.

Устройство нивелира оптического типа

Данный прибор включает в себя четыре ключевых элемента:

• зрительную трубу оптического типа. Принцип ее работы предусматривает свободное движение в горизонтальной плоскости. Ключевой функцией такой трубы является то, что она наводит систему на объект съемки;
• уровень цилиндрический. Такая деталь — это очень чувствительное устройство, оно нужно для того, чтобы точно определить ориентированность нивелира относительно отвеса. Определить точность размещения горизонтальной оси можно по нахождению пузырька уровня в т. н. «нуль-пункте»;
• трегер — это подстава для оптической трубы с тремя винтами, с помощью которых регулируется высота;
• элевационный винт — он нужен для однозначного ориентирования. Чтобы определить параметр, нужно привести в горизонтальное положение визирную линию устройства.

А еще в конструкции оптических нивелиров последнего поколения часто предусмотрен встроенный компенсатор. Он нужен для поддержки нивелира в строго горизонтальном положении. Это исключает погрешности, которые могут быть спровоцированы даже незначительным наклоном устройства, а геодезическая съемка будет более точной.

Выбирать тот или иной тип устройства нужно в зависимости от точности измерений и уровня проводимых работ.

Лучшие производители

Среди производителей нивелиров можно выделить следующие компании:

«Бош». Данная компания известна во всем мире высоким качеством своей продукции. Нивелир «Бош» — не исключение. Производитель предлагает товары в различных ценовых категориях. Но высокое качество остается неизменным.

«Ада» — производитель из Китая. Этот производитель предлагает комбинированные приборы с хорошим набором опций. Они устойчивы к высокой влажности и изменениям температуры.

«Кондтрол» — еще один китайский производитель.

«Матрикс» — немецкий вариант невелиров. Предлагает бытовые устройства высокого качества.

«Капро» (Германия) – лучший вариант для тех, кто ищет приборы для работы в помещении.

Это лишь незначительная часть производителей. Их гораздо больше, в чем можно убедиться, просмотрев предложения на рынке.

Как правильно выставить нивелир

Выставление нивелира является базовой процедурой приведения его в действие. Ее важность – в минимизации погрешностей при замерах и создании устойчивого положения. При небольшом сдвиге при работе придется тратить время на повторную установку прибора и переделывание замеров

При падении есть риск повреждения прибора.

Чаще всего нивелиры применяются на строительных площадках – на рыхлых и песчаных грунтах. Установка в почву заключается в плотном вжатии заостренных концов ножек штатива. Для максимального закрепления допускается прижать ножки досками и камнями, после чего можно работать.

Поверхность твердая или скользкая требует применения деревянного или металлического основания. Ножки крепятся к пластине — сама их форма у большинства моделей рассчитана для этого. Пластину после установки агрегата на требуемое место оптимально прижать небольшим тяжелым предметом.

Как правильно выставить нивелир

Визирную ось важно строго выдержать в горизонтальной плоскости – это обеспечит минимум погрешностей. Регулирование штатными винтами или иными юстировочными приспособлениями имеет ограниченный интервал

VEGA L-24 – прибор с поверкой

Нивелир круглогодичного применения для всех климатических зон. Конструкция предусматривает эксплуатацию в самых сложных полевых условиях. Корпус и элементы прибора выполнены с высокой степенью защиты от внешних факторов, – пыли, грязи и атмосферных осадков.

Точности измерений способствует установка подвесного компенсатора, оснащённого магнитным демпфером. Поставляется с зарегистрированным свидетельством о начальной поверке.

Плюсы:

• Прочный, «неубиваемый» прибор.
• Неплохая цена, с учётом поверки изделия.
• Наличие оптической функции «зум» на всём увеличении.

Минусы:

• Отсутствует штатив.
• Ненадёжный футляр для транспортировки.

ЧИТАТЬ ТАКЖЕ

15 лучших лазерных дальномеров

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

• уровня при трубе;
• уровня круглого;
• горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

• крепежные винты на ножках максимально расслабляются;
• опоры прибора выдвигаются на необходимую длину;
• штатив выставляется в нужном положении, с учетом горизонтального уровня;
• винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

Нивелир и его оптическая схема

На что обращать внимание при покупке нивелира?

Зная, как работать с нивелиром, можно выполнить все необходимые замеры. Но следует учитывать характеристики каждого отдельного прибора, чтобы в полном объеме выполнить поставленную задачу. В первую очередь нужно определиться со сферой применения: при проектировании крупных объектов, на строительной площадке или же дома.

Компактный лазерный нивелир

Исходя из целей использования можно задуматься о его технических характеристиках. Для бытового нивелира дальность может составлять от 10 до 40 метров. Этого более чем достаточно, чтобы выполнять работы внутри помещений, а также определять горизонтали фундамента. Дальность же профессиональных аппаратов значительно больше, она достигает 100 метров и больше. В некоторых моделях предусмотрена возможность установки дополнительных приемников, изменяющих диапазон расстояний до 600 метров.

Большое значение также имеет длина волны и количество лучей. В зависимости от вида техники число проекций достигает пяти. От этого параметра зависит спектр возможностей при монтаже и проектировке конструкций. Как правило, используются лучи с длиной волны 635 нанометров. Человеческий глаз вполне способен увидеть данный луч и идентифицировать его как красный. Однако некоторые приборы работают с другими частотами, видимый свет при которых приобретает более удобный для зрения зеленый оттенок. Но стоимость таких устройств несколько выше.

Следующей характеристикой, на которой следует заострить внимание, является погрешность. Наиболее точные устройства могут похвастаться погрешностью, не превышающей 0,3 мм

В некоторых моделях имеются встроенные датчики самовыравнивания или компенсаторы. В домашних условиях указанные функции могут и не потребоваться, поэтому стоит дважды подумать, есть ли резон существенно переплачивать за функции, которые, скорее всего, и не пригодятся при выполнении строительных работ.

Следует знать, что некоторые аппараты для замеров расстояний подвержены влиянию погоды. Этот фактор имеет значение в том случае, если измерения будут проводиться зимой в минусовую температуру. В таких случаях необходимо отдавать предпочтение электронной технике, исправно работающей при температурах от -20 до +40 градусов по шкале Цельсия.

Для получения максимально точных расчетов надо знать, как пользоваться нивелиром. Кроме этого, нельзя забывать о правильной установке и настройке прибора. Так, покупать нужно именно ту модель, с которой проще и удобнее делать замеры. Некоторые бытовые нивелиры весят порядка 250 грамм, они отличаются компактными размерами. А устройства, которыми пользуются геодезисты, могут весить до двух килограмм. Штатив также важен, при его покупке нужно брать в расчет жесткость и вес. Вес не должен быть меньше половины веса нивелира, а жесткость должна быть максимальной, чтобы исключить случайные движения прибора.

На протяжении очень долгого времени именно нивелир выступает в качестве основного прибора для проведения замеров расстояний между объектами. Область использования постепенно расширяется, а благодаря постоянному техническому прогрессу можно ожидать появления усовершенствованных аппаратов с новыми функциями и возможностями.

Основные геометрические условия

Для работоспособности оптического нивелира требуется соблюдение геометрических условий, предусмотренных конструкцией самого прибора. Геометрическая схема прибора, в упрощенном виде представлена на приведенном ниже рисунке.

Рис.2. Геометрическая схема.

Элементы геометрической схемы представляют совокупность невидимых вертикальных и горизонтальных линий основных узлов и деталей инструмента:

• (N – N) – вертикальная линия, представляющая ось круглого уровня;
• (V – V) – линия, изображающая вертикальную ось вращения прибора;
• (Z – Z) – визирный луч, проходящий через центр окуляра и объектива;
• (L – L) – горизонтальная ось цилиндрического уровня;
• (K – K) — вертикальная ось автоматического компенсатора.

Основные детали и конструкции оптических нивелиров геометрически связаны между собой и их элементами (осями). Все конструктивные геометрические условия приборов проверяются во время проведения поверок нивелира. К ним относятся:

• поверка круглого уровня, ее условие состоит в параллельности оси круглого уровня и невидимой оси вращения прибора;
• поверка сетки нитей, ее условие состоит в вертикальности оси сетки нитей;
• поверка по определению угла і, суть которой заключается в параллельности визирного луча и горизонтальной оси цилиндрического установочного уровня;
• поверка компенсатора, ее условие состоит в горизонтальности визирного луча.

Лазерные устройства

Нивелиры данного вида могут использоваться даже новичками. Они не требуют специальных навыков и знаний. Они максимально автоматизированы.

Лазерные нивелиры по своей конструкции и назначению делятся на:

Ротационные, которые оснащены серводвигателем. Луч преломляется в призме под прямым углом и вращается вокруг своей оси за счет серводвигателя. Таким образом охватывает ротационный лазерный нивелир 360 градусов.

Проекционные, которые могут применяться только внутри помещения. За счет установленной призмы прибор проецирует несколько плоскостей одновременно. Дальность луча составляет 35 м.

Использование внутри помещений обусловлено тем, что луч плохо заметен на ярко освещенных участках. Кроме того, лазер не может проецировать линии на расстояние, превышающее 30 м.

Конструктивные особенности современного нивелира

Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке. Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.

Как выбрать нивелир?

Выбирая бытовой лазерный нивелир, нет смысла тратиться на дорогостоящий прибор, так как даже бюджетные модели позволят выполнять разметку внутри комнат любых размеров.

Для этого будет вполне достаточно минимальной длины луча.

Кроме того, чем меньше размеры помещения, тем меньшими будут угловые погрешности.

Достаточно осмотреть корпус на наличие повреждений, а также проверить лазерный уровень пузырьковым аналогом.

При выборе полупрофессиональных моделей, а также приборов для профессиональной строительной и геодезической деятельности, важными параметрами, на которые следует обратить внимание, будут:

• Количество лучей. К стандартным двум лучам, строящим линии по вертикали и горизонтали, добавляются несколько дополнительных. Как правило, расположены они по бокам устройства.

• Дальность свечения. Если этот параметр, который указывается производителем, равен 30 метрам, лучи буду светить и на большие дистанции. Но следует помнить, что по превышению указанного порога дальности, их толщина увеличивается, что приводит к снижению точности отметок.

• Наличие системы самовыравнивания. Это позволит экономить время на точном позиционировании устройства относительно горизонта.

• Угол развертки лучей. Хорошо, если этот параметр составит 110° — 130°.

• Элементы питания. Чем они проще, тем лучше. В идеальном случае прибору для работы необходимо будет две или три пальчиковые батарейки типа ААА. Также хороший вариант – аккумуляторная батарея.

• Дополнительные аксессуары.

В комплект поставки некоторых моделей входят защитные лазерные очки.

Они не только предохраняют глаза от воздействия излучения приборов, но в них и сам луч видно лучше при любой погоде.

Для комфортной работы также нужен штатив, особенно в тех случаях, когда прибор нужно приподнять на определенную высоту.

Для фиксации нивелира в различных местах требуется крепление типа “прищепка”.

Более удобным будет вариант с универсальным магнитным креплением.

Прибор с богатой комплектацией обойдется дороже, но, если покупать аксессуары по отдельности, их стоимость выйдет еще выше.

• Профессиональный нивелир оснащается дополнительными регулировками.

В частности, модели с мини-штативами, которые расположены прямо в корпусе, имеют винты плавной наводки, которые позволяют выполнить настройку прибора максимально правильно.

Кроме прочего, нивелиры должны иметь надежную защиту от пыли и других внешних факторов.

Определить степень защиту можно по маркировке.

Стандартной принято считать IP54 – влагоустойчивое устройство, которое подойдет для работы и под дождем, и на пыльной строительной площадке.

Для защиты от падения нивелиры должны иметь противоударный корпус и демпферные накладки.

Некоторые модели оснащаются внутренними амортизаторами, которые защищают электронные компоненты от повреждений.

Как пользоваться нивелиром: установка штатива

Работа подобных приборов обусловлена конструктивными особенностями. Принцип действия таких измерительных устройств довольно прост. Его изучение позволит понять, как пользоваться оптическим нивелиром. Оптическая ось приспособления располагается в строго горизонтальной плоскости.

Нивелир может использоваться как на штативе, так и без него.

Данная линия является статичной, поэтому ее отклонение невозможно даже в том случае, когда прибор находится в движении. Это качество значительно увеличивает эффективность устройства. Остановимся более подробно на вопросе о том, с чего начинается работа в случае применения такого приспособления.

Итак, рассмотрим, как пользоваться нивелиром при строительстве. В первую очередь выполняется установка устройства. Для этого необходимо разложить и поставить на ровную поверхность штатив. Концы ножек, которыми оснащается подставка, имеют острые наконечники. Если грунт на месте установки мягкий, их требуется вдавить в почву.

Затем следует отрегулировать длину ножек. Это позволит разместить прибор на удобной для оператора высоте. Площадка, находящаяся вверху штатива, нужна для установки рабочей части приспособления. Она должна располагаться строго горизонтально.

На заметку! Штатив имеет вертикальный уровень, благодаря которому снижается погрешность конечного результата измерений. Таким образом, положение держателя влияет на горизонтальный уровень, который отображается в рабочей части нивелира.Точность измерений зависит от правильной установки прибора.

Точность измерений, безусловно, зависит от правильной работы с геодезической линейкой, но и начальный этап, предполагающий установку, тоже крайне важен. Телескопические опоры и специальные фиксаторные элементы (зажимы) позволяют повысить эффективность установки прибора на местности.

4.4.1. Разбивка линии заданного уклона с помощью нивелира

Горизонтальным лучом визирования

Проектную отметку НВконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d1, d2,d3….dkот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

,

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i

– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

Пример.

Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d1, d2, d3,d4, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и НА= 50,00 м.

От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

Зная отметку исходной точки А и длину линии, вычисляют проектную отметку НВконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

,

тогда отсчет по рейке в точке «В» будет равен:

Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

Наклонным лучом визирования

При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Инструкция по нивелированию оптическим прибором

Для правильного монтажа и настройки оптического устройства важно правильно изучить инструкцию

Установка штатива

Прежде всего нужно установить штатив. Ослабляя винты, ножки трегера устанавливаются на комфортную для измерения высоту. Затем винты вновь закручиваются. Устройство закрепляют к головке штатива. По горизонтали также выравниваем прибор по пузырьковому нивелиру.

Установка штатива ФОТО: youtube.com

Монтаж прибора

Приспособление устанавливается и закрепляется посредством крепёжного винта, который расположен на трегере. Подготовительные работы предполагают настройку оптики, монтаж нивелира в горизонтальную позицию.

Монтаж ФОТО: youtube.com

Фокусировка оптико-механического узла

Начать следует с того, чтобы выровнять прибор горизонтально. Для этого два подъёмных винта поворачиваются сразу, пузырёк уровня располагают по центру. Данная точка имеет название «нуль-пункт».

Далее следует перейти к фокусировке оптического нивелира. Зрительная труба наводится на любые поверхности. Окулярное кольцо вращается, благодаря чему будет достигнута четкая видимость сетки. Переводится устройство на рейку, фокусировочный винт помогает настроить соответствующую видимость шкалы.

Центрирование проводится во время монтажа приспособления над точкой, работая методом «вперёд». Ослабляется закрепительный винт, подвешивается отвес.

Сдвигается устройство по головке трегера до того момента, пока отвес не будет указывать на требуемую точку. Винт затягивается.

Фокусировка прибора ФОТО: youtube.comУстановка рейки ФОТО: youtube.com

Измерение и фиксация наблюдений

После монтажа приспособления в центре между двух точек, следует перейти к замерам.

На контрольную точку устанавливается мерная рейка. Точное её расположение контролируется с помощью вертикальной риски визира.

Фиксация наблюдений ФОТО: echome.ru

Виды и типы нивелиров

Нивелир – это геодезический инструмент, предназначение которого является определять разницу высот относительно условной единицы и множеством точек, расположенных на земной поверхности. Этот способ измерения называется нивелированием.

По принципу действия и методу измерения различают два вида нивелиров: лазерные, оптические.

Оптические приборы обладают менее современными технологиями измерения по сравнению с лазерными. Такие нивелиры более сложные в использовании, а также имеют побольше габариты и размеры. Оптическое оборудование состоит из окулярной трубы, прицела, выравнивающего приспособления системы, анализирующего устройства, которые при помощи светового луча и откалиброванной шкалы линейки способствуют точному измерению уровня поверхности, анализу полученной информации и хранению ее для дальнейшего использования. Такой метод измерения достаточно точный и надежный, так как менее подвержен условиям окружающей среды. Требует особых умений и навыков. Единственным минусом является то, что прибор эксплуатируется двумя операторами.

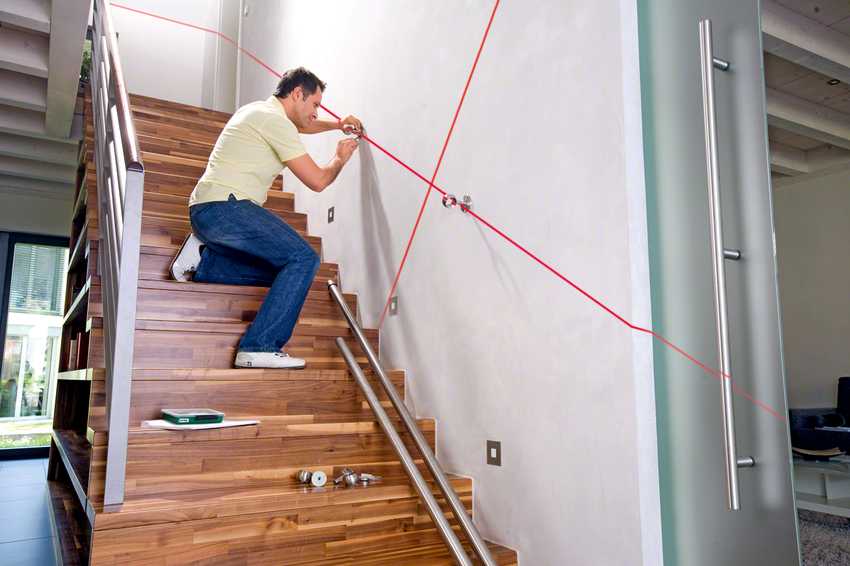

Метод измерения и принцип работы лазерных нивелиров, они же лазерные уровни, заключается в проецировании лазера на различную поверхность. Такие приборы современны и очень высокотехнологичны. Доступные и простые в эксплуатации они заслужили высокую популярность у покупателей, которые с огромным удовольствием применяют их в работе по строительству, ремонту, отделке и монтажу.

Минус проецирования лазера на поверхность – это воздействие окружающей среды на лазер, что не способствует применению и использованию такого прибора на улице, где ветер, снег и другие осадки, искривляющие лазер или его отражение. Потому измерения, предоставленные устройством нивелирования, будут более точными и будут иметь наименьшую погрешность в помещении, где отсутствуют внешние помехи измерениям. Это качество прибора только оправдывает выбор людей такого оборудования в быту.

Существует несколько типов лазерных нивелиров:

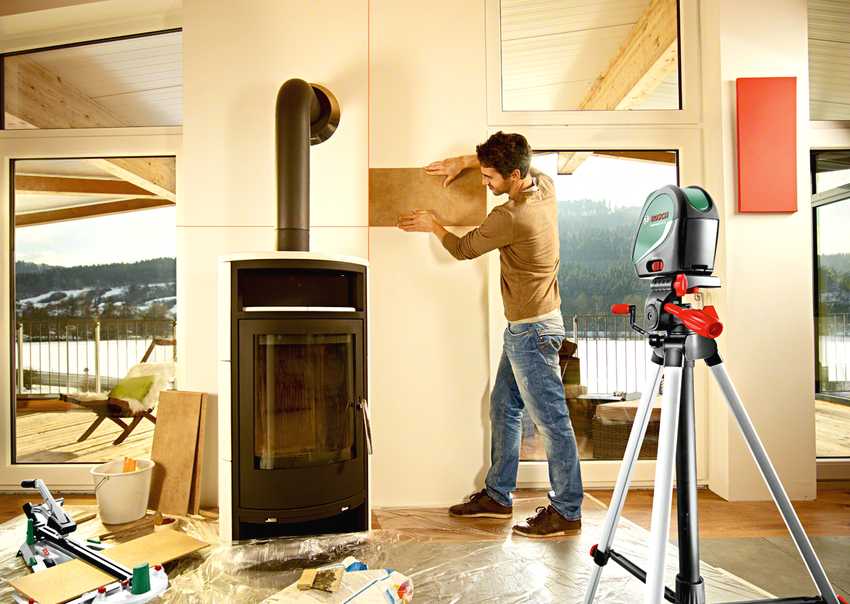

• Линейные. В лазерном приборе расположена призмовидная линза, которая разбивает пучок лазера на две линии вертикальной и горизонтальной проекций. Из-за того, что мощность потока луча лазера при разбивании снижается в два раза, значительно уменьшается расстояние измерения между точкой излучения и точкой отражения. Линейные нивелиры чувствительны к внезапным изменениям погоды, потому такой тип лазерного оборудования отлично подходит для работы в помещениях.
• Точечные. Из названия типа лазерного нивелира становиться понятно, что направленный луч лазера, выходящий из прибора, проецируется на поверхность в виде точки. Таких лучей несколько. Совокупность расстояний от точки излучения лазера до точек, спроецированных на поверхность, дает объективное представление о ровности исследуемой поверхности. Точечный тип лазерного нивелира широко используется при выравнивании стен и перегородок.
• Ротационные. Специальная головка, снабженная нанесенным отражающим покрытием, постоянно вращается на триста шестьдесят градусов. При излучении и попадании луча на такое приспособление происходит отбрасывание потока лазера во все стороны, что обеспечивает точные измерения в помещениях, не перемещая самого оборудования. Отлично подходит для измерений в помещениях большой и объемной площади.
• Комбинированные. Данный тип лазерных нивелиров сочетает в себе два других типа: линейный и точечный. Такое оборудование достаточно сложное в эксплуатации и обслуживании. Потому пользуется меньшей популярностью помимо других, вышеперечисленных типов лазерных нивелиров.
